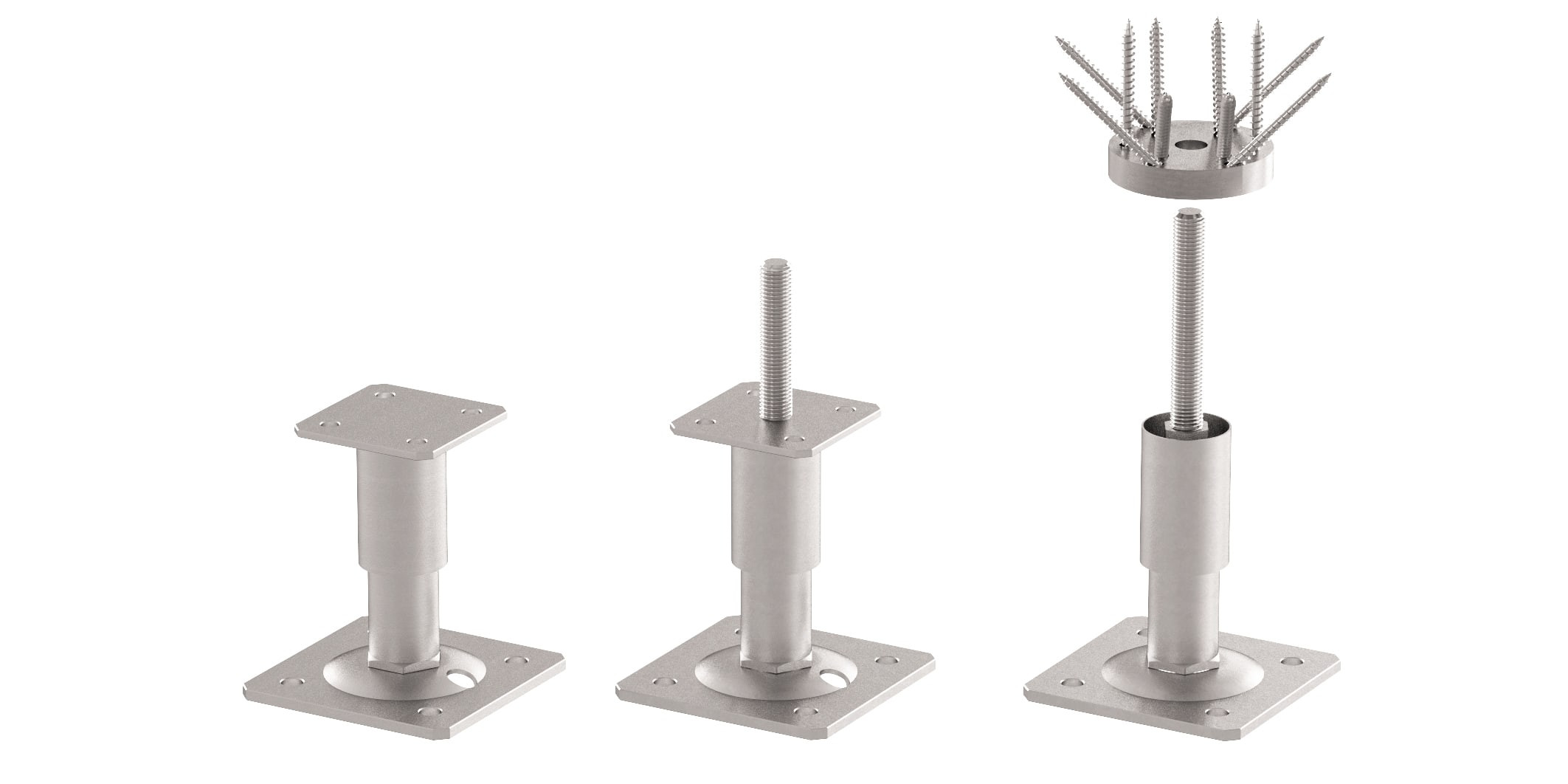

VERSTELLBARER PFOSTENTRÄGER

R10-R20-R30

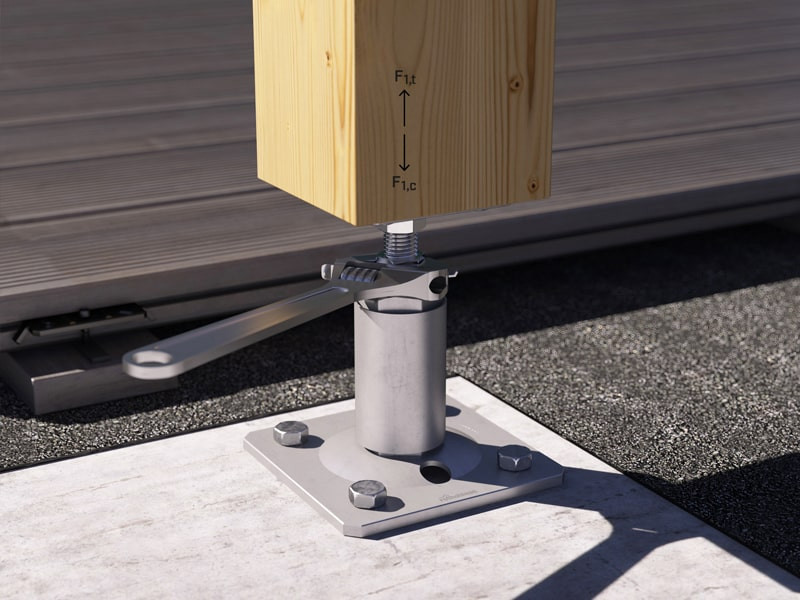

Die verstellbaren Pfostenträger R10, R20 und R30 für Verbindungen im Außenbereich sind nach der Montage zum Ausgleich etwaiger Höhenunterschiede in der Höhe verstellbar.

Die Einstellschraube wird für eine optimale Ästhetik in der Einschraubhülse verborgen. Durch ihren Bodenabstand wird Spritzwasser oder Staunässe vermieden und eine lange Lebensdauer gewährleistet.

Video

VERSTELLBARE PFOSTENTRÄGER R10, R20 UND R30: ÄSTHETIK UND LANGE LEBENSDAUER FÜR ALLE AUSSENKONSTRUKTIONEN

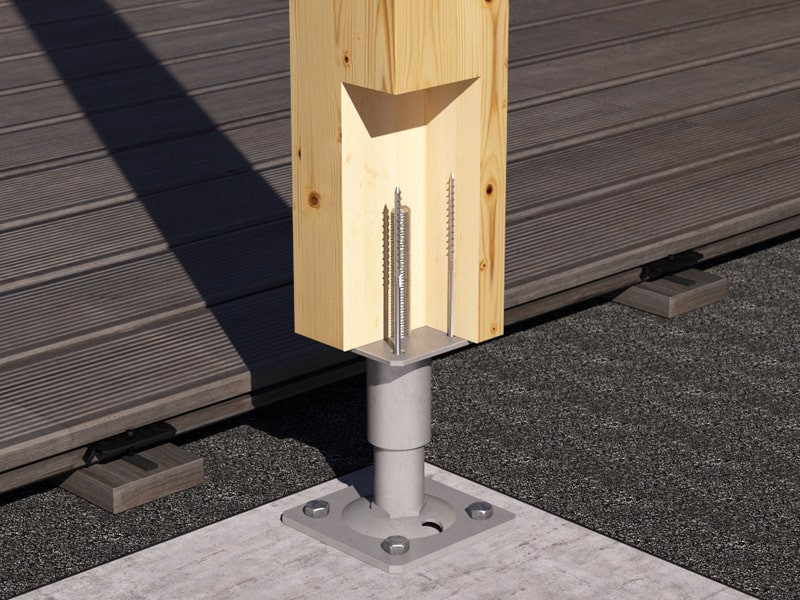

Verdeckte Befestigung der Pfostenträger am Holzelement. Bis ins kleinste Detail geplant, weisen sie an der Grundplatte ein zusätzliches Loch auf, um den Einsatz der Schrauben HBS PLATE EVO zu ermöglichen.

In Bezug auf die statische Festigkeit gewährleisten die großen Modelle eine hohe Druckfestigkeit; die Modelle mit Dorn garantierten sowohl hohe Druck- als auch Zugfestigkeit.

Hergestellt aus Kohlenstoffstahl mit Dac-Coat-Verzinkung und geeignet für den Gebrauch im Außenbereich für Nutzungsklassen 1, 2 und 3. Sie können für Massiv- und Brettschichtholz, Brettsperrholz und Furnierschichtholz eingesetzt werden.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
Ausschreibungstext
CAD File
BIM.ifc File
BIM.rfa File

R10 - SCHRAUBEN NICHT ENTHALTEN

ART.-NR. B
[mm]
P
[mm]
H
[mm]
s
[mm]
Stk.
R1080 80 80 140 6 4
R10100 100 100 170 6 4
R10140 140 140 200 8 4

R20 - SCHRAUBEN NICHT ENTHALTEN

ART.-NR. B
[mm]
P
[mm]
H
[mm]
s
[mm]
Stk.
R2080 80 80 140 6 4
R20100 100 100 170 6 4
R20140 140 140 200 8 4

R30 - SCHRAUBEN UND VERBINDER DISC FLAT NICHT ENTHALTEN

ART.-NR. Ø
[mm]
H
[mm]
s
[mm]
Stk.
R3080 Ø80 150 15 4
R30120 Ø120 180 15 4
