Tragwerkskonstruktion von Balkonen im Holzbau mit TimXtend
Das System TimXtend ist die Lösung, um auskragende Balkone aus Stahlbeton an Decken aus Brettsperrholzplatten zu befestigen. Es behebt das konstruktive und rechtliche Problem, das von Planern bis vor kurzem Kompromisse zwischen nachhaltigem Bauen und Sicherheitsanforderungen verlangte.

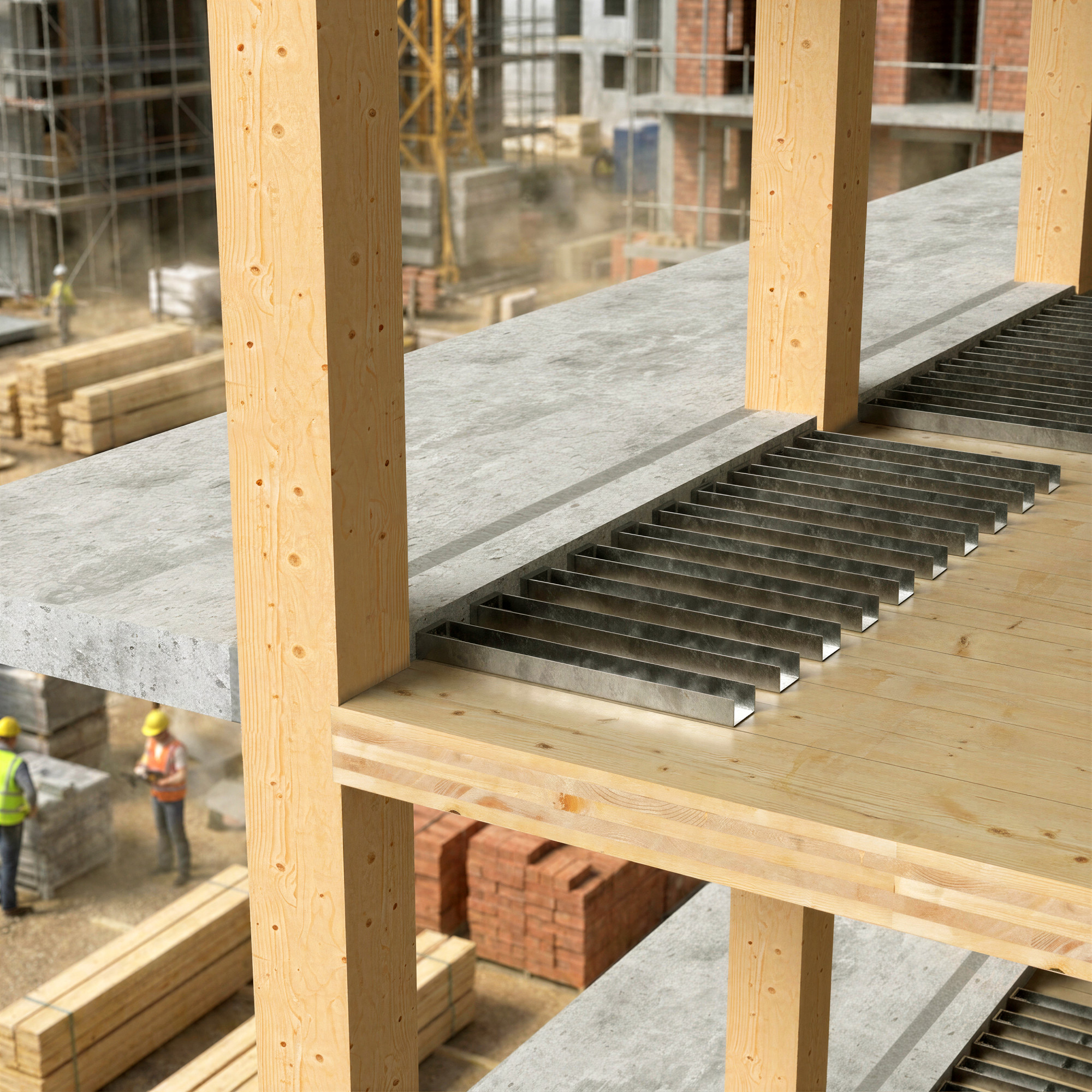

Das TimXtend-System besteht aus drei Hauptkomponenten: der Decke aus Brettsperrholzplatten, dem Anschluss HIT MVX-TS (Timber Slab), der Wärmedämmung mit Stärken von 80 mm (HP) oder 120 mm (SP) bietet, und dem Verbinder WHTVG900 von Rothoblaas, der die Belastungen vom vorgefertigten Balkon auf die Holzdecke überträgt.

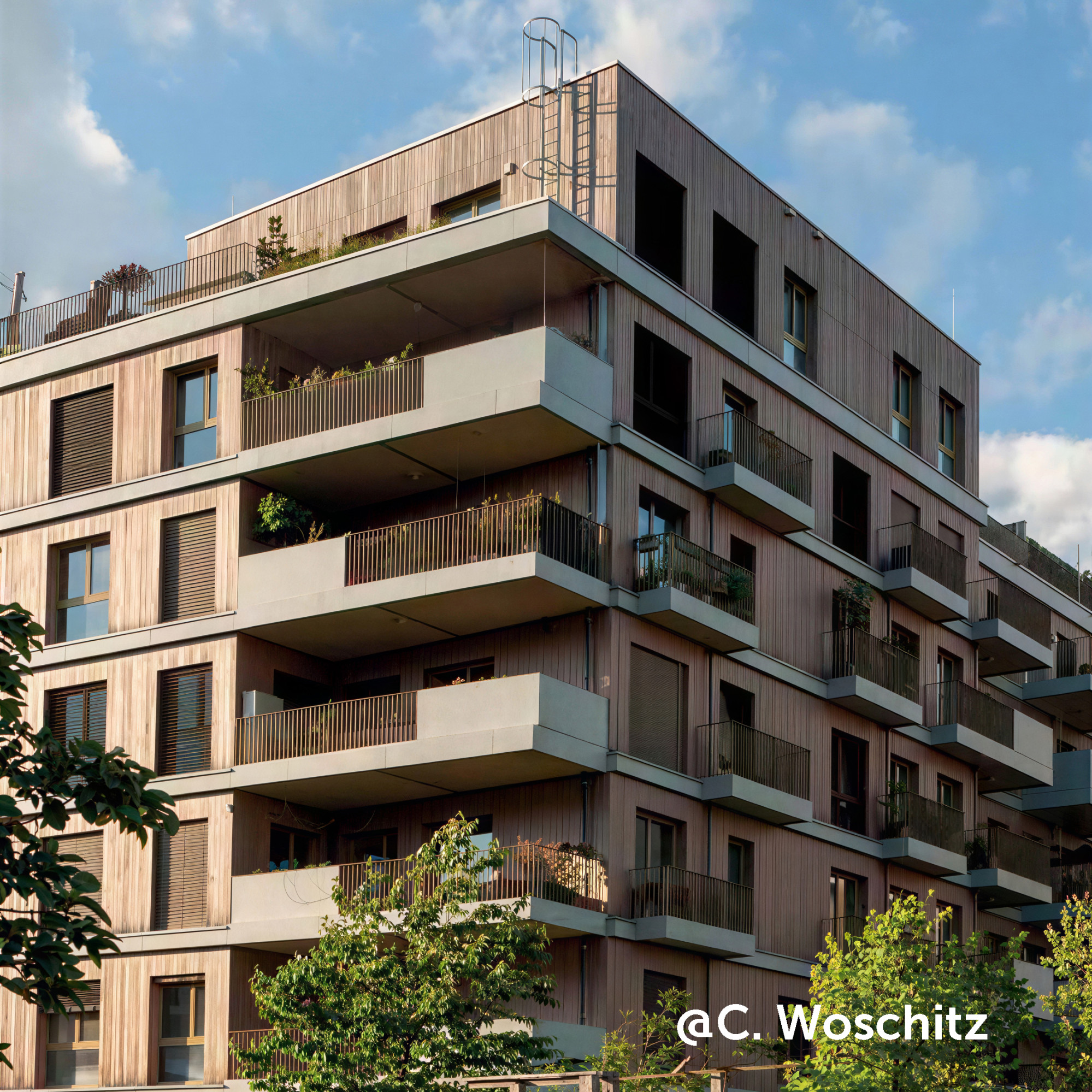

Das TimXtend-System gewährleistet Feuerwiderstand bis REI 90 und ist für mehrgeschossige Wohngebäude geeignet. Die Balkone aus Stahlbeton werden als vorgefertigte Elemente mit bereits montiertem HIT-Anschluss geliefert, sodass die Eingriffe auf der Baustelle sich auf die Befestigung mit WHTVG900 beschränken.

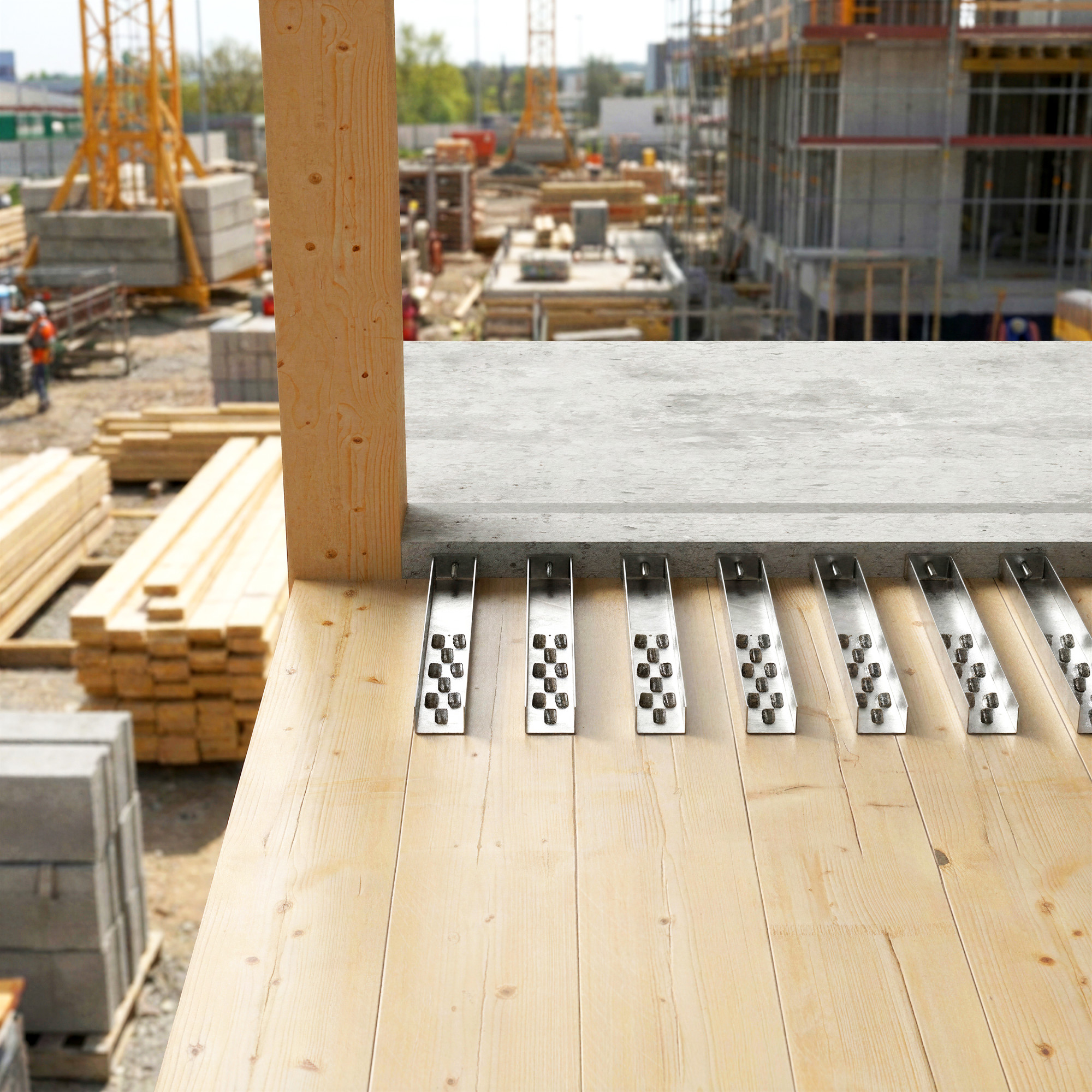

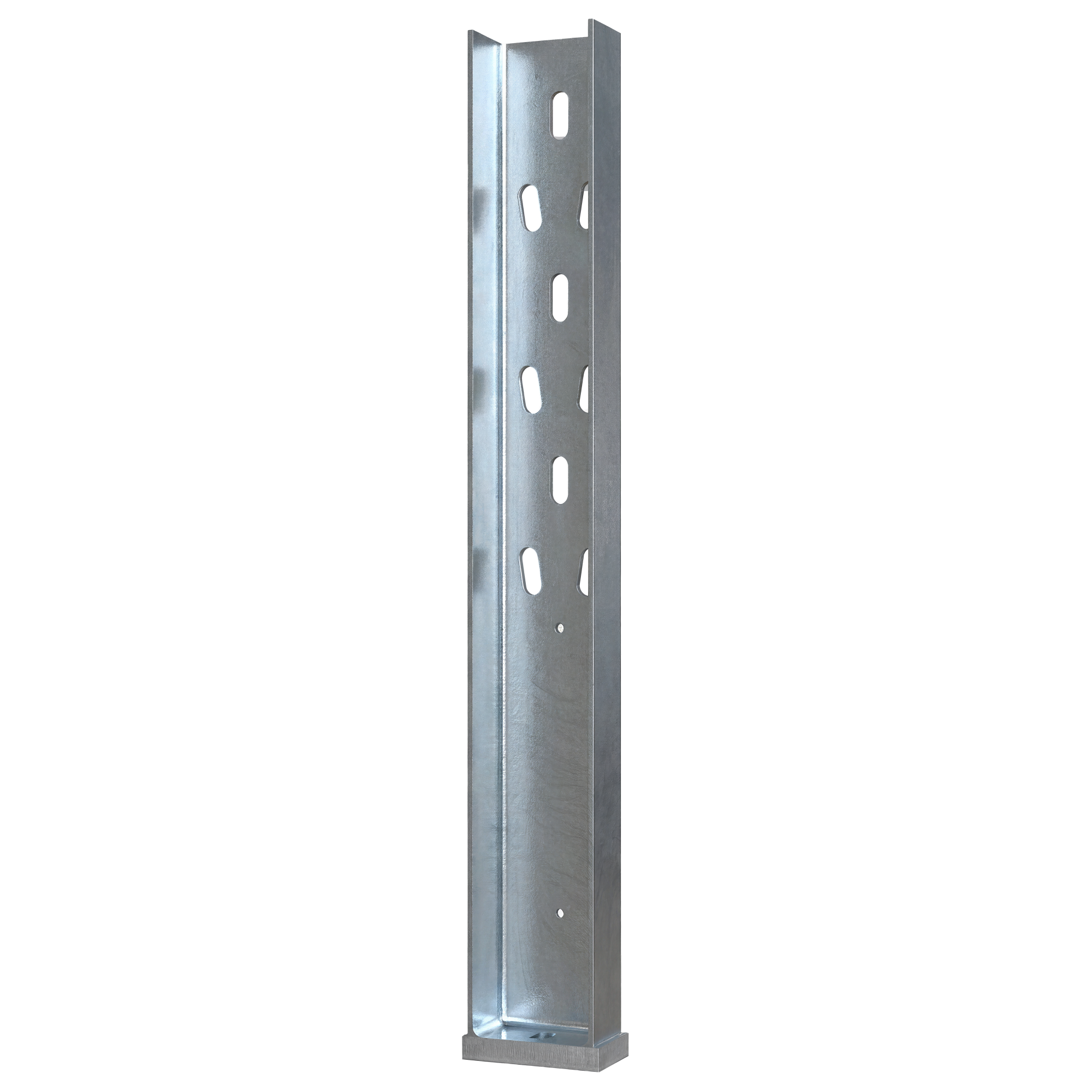

Der Verbinder WHTVG900 überträgt die Lasten mit 9 VGS-Vollgewindeschrauben(Durchmesser 11 mm, Länge 200 mm), die mithilfe der Unterlegscheibe VGU in einer Neigung von 45° angeordnet sind.
Das System ist für eine Balkontiefe von 1,40 bis 2,20 Meter ausgelegt und geprüft.
Mechanische Leistung und Zertifizierungen des TimXtend-Systems mit Verbinder WHTVG900
Im System TimXtend ist der Verbinder WHTVG900 von Rothoblaas das konstruktive Verbindungselement zwischen Balkonen und Holzdecken.
Die Unterlegscheiben VGU garantieren ein präzises Eindrehen des Gewindes in das Holz, während die Montagelehre JIG VGU die Herstellung geneigter Vorbohrungen und somit die Montage auf der Baustelle erleichtert.
Die Befestigung ist gemäß ETA-11/0030 für Holz-Stahl-Anwendungen im Holzbau zertifiziert. Das spezielle verstärkte Design von WHTVG900 und die geneigten Vollgewindeschrauben gewährleisten eine Verbindung mit außerordentlichen Steifigkeitswerten; zugleich minimieren sie Verformungen und Schwingungen des Balkons.
Der Anschluss HIT MVX-TS (erhältlich in der Version HP mit 80 mm oder SP mit 120 mm Isolierung) erreicht im System TimXtend die Klassifizierung REI 90 und erfüllt somit die Anforderungen an den Feuerwiderstand für mehrgeschossige Wohngebäude.
Die Brettsperrholzplatten sind mit dem TimXtend-System kompatibel, sofern sie die Mindeststärken der Verankerung berücksichtigen. Das System ist für eine vollständige Demontage ausgelegt.
Nach Ablauf ihrer Lebensdauer können Balkone, Anschlüsse und Verbinder voneinander getrennt und in anderen Projekten wiederverwendet oder recycelt werden: ein wesentlicher Grundsatz der Kreislaufwirtschaft im modernen Holzbau, der das Prinzip des „Design for Disassembly“ anwendet.
Welche maximale Tiefe können Balkone mit dem TimXtend-System erreichen?
Das System ist für eine Tiefe der auskragenden Balkone von 1,40 bis 2,20 Meter ausgelegt und geprüft. Die tatsächliche maximale Länge der Auskragung hängt von der Stärke der internen BSP-Decke, ihrer Balkenrichtung und Spannweite ab.
Wie ist das TimXtend-Projekt entstanden, und wer sind die Entwicklungspartner?
KURZE ANTWORT:
TimXtend ist das Ergebnis der Zusammenarbeit von drei Bauspezialisten:
RWT plus ZT GmbH (Tragwerksplanung, Brandschutz), Leviat/Halfen (Technologie für thermisch isolierte Anschlüsse) und Rothoblaas (Stahlverbinder für Holz). Das Projekt wird von RWT plus Austria entwickelt, einem auf Leichtbau, nachhaltiges Bauen und Lösungen für mehrgeschossigen Holzbau spezialisierten Unternehmen.
Technische Dokumentation
-
Technisches Datenblatt
TIMXTEND
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|---|---|
| WHTVG900 | - | - | - | - | - | - | - | - | 1 |
