HBS PLATE: eine neue Schraubengeneration für Platte
Risiken von Holz-Stahl-Verbindungen und was wirklich hilft, damit sie haltbar sind
Unabhängig vom Hersteller sind bei Holz-Stahl-Verbindungen alle Schrauben anfälliger für vorzeitige Brüche. Das ist die Realität. Und wir haben beschlossen, uns ihr zu stellen.

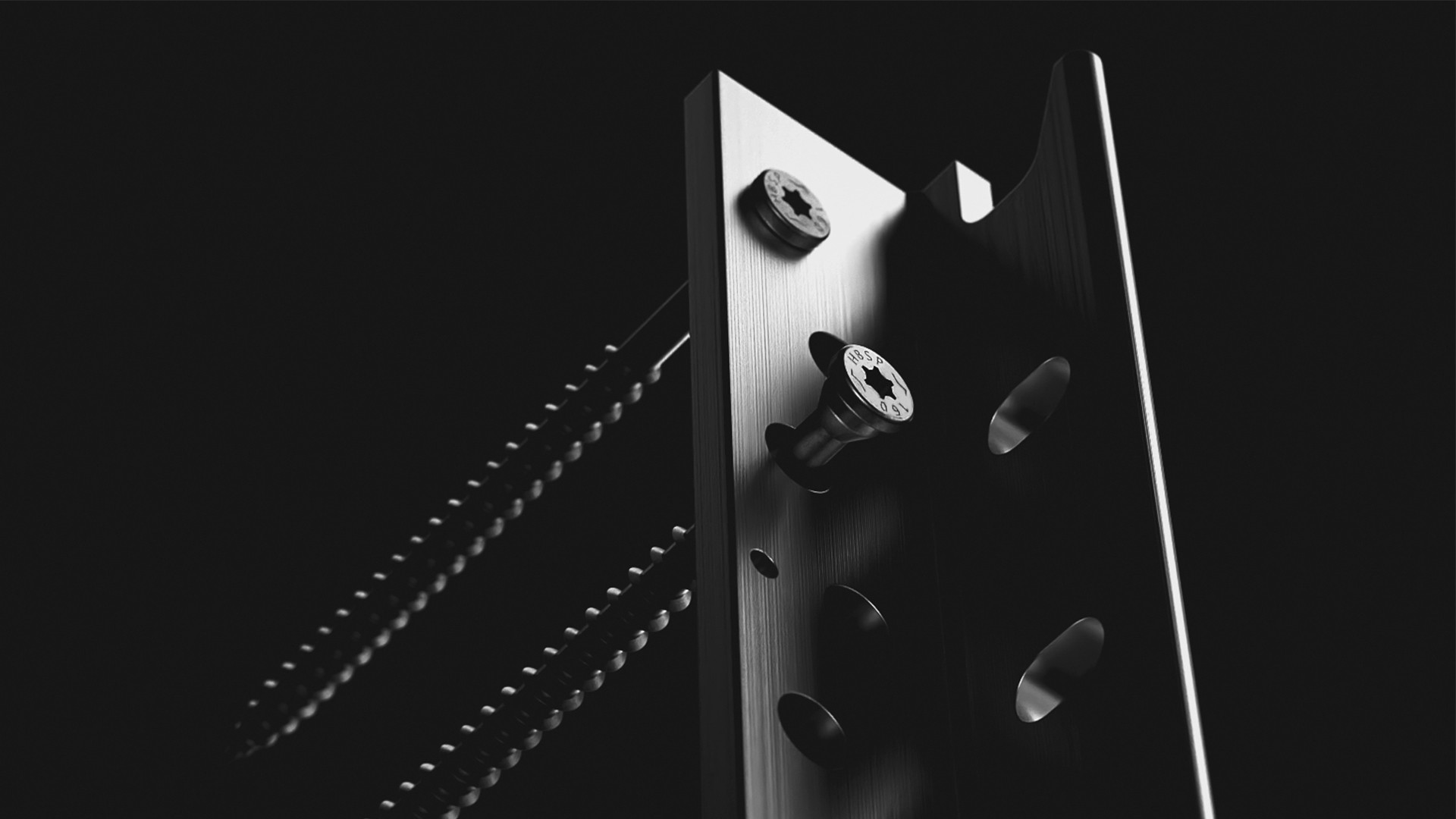

HBS PLATE ist die neue Schraube von Rothoblaas speziell für Holz-Stahl-Verbindungen bei Konstruktionen in Holzrahmenbauweise: spezifische Geometrie des Unterkopfes, optimiertes Gewinde und Montagewerkzeuge, die das Risiko auf ein Minimum reduzieren.
Wir konzentrieren uns auf dieses Problem, um alles für seine Vermeidung bereitzustellen: Produkt, Methode und Werkzeuge.
DAS PROBLEM: Der starrste Punkt im Holzrahmenbau ist auch der anfälligste.
Hier konzentrieren sich lokalisierte Spannungen, Schwindverformung und mögliche Brüche.
Planer dieser Verbindungen müssen nicht nur die statischen Berechnungen verwalten, sondern auch alle weiteren Aspekte, die an der Gewährleistung einer korrekten Performance beteiligt sind, aufmerksam im Auge behalten – obwohl diese oftmals nicht in den Vorschriften aufgeführt werden.
Unterschiede in Steifigkeit und Verhalten unter Belastung, Quellverformungen von Holz, atmosphärische Korrosion, Korrosivität von Holz und galvanische Korrosion, Risiken einer Wasserstoffversprödung, übermäßiges Drehmoment oder ein falscher Eindrehwinkel: all dies sind keine hypothetischen Szenarien.
Es handelt sich um echte Ursachen, die in ihrer Kombination zu vorzeitigem Versagen der Verbindungen auf der Baustelle führen.

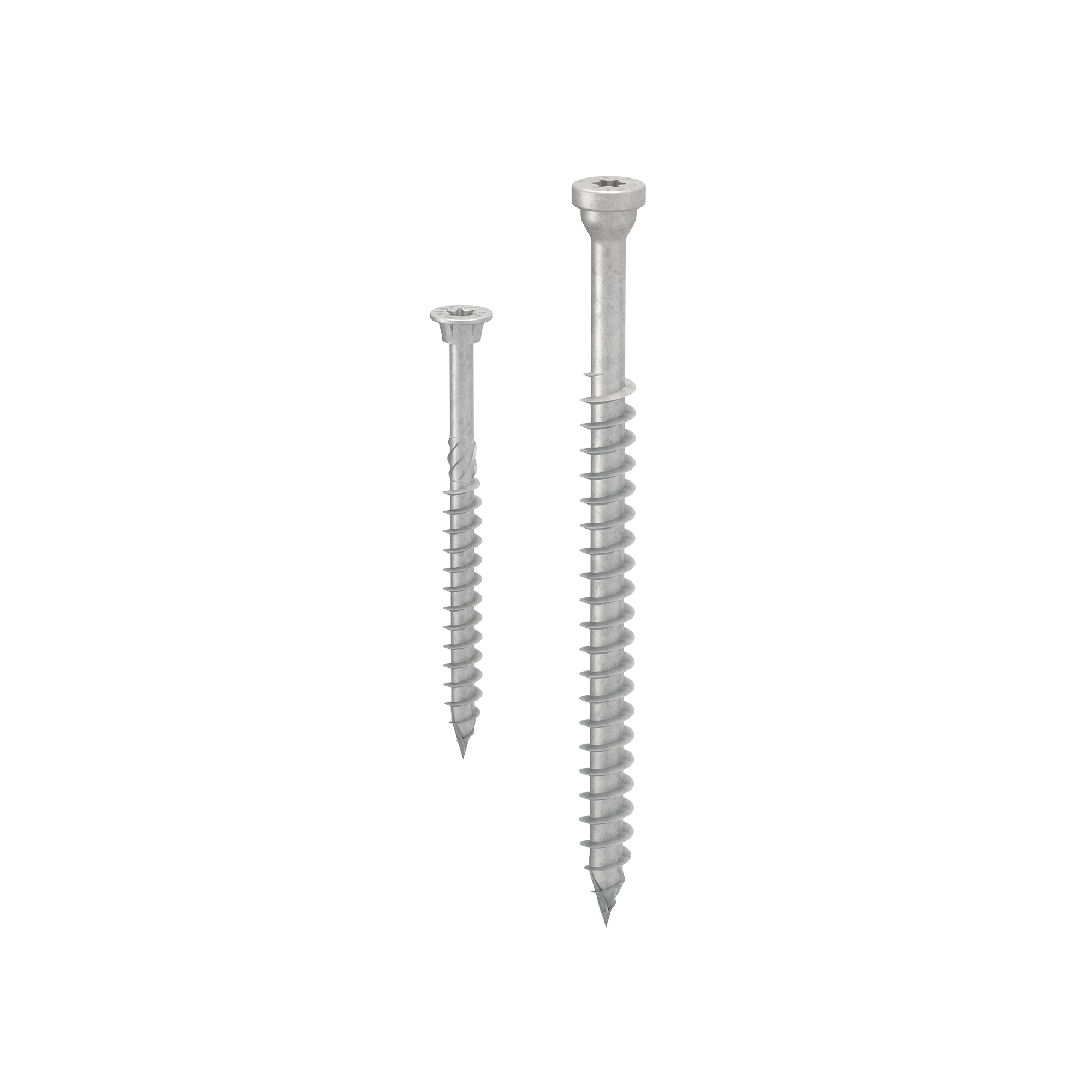

Eine Spezialschraube für Holz-Stahl-Verbindungen: die Baureihe HBS PLATE

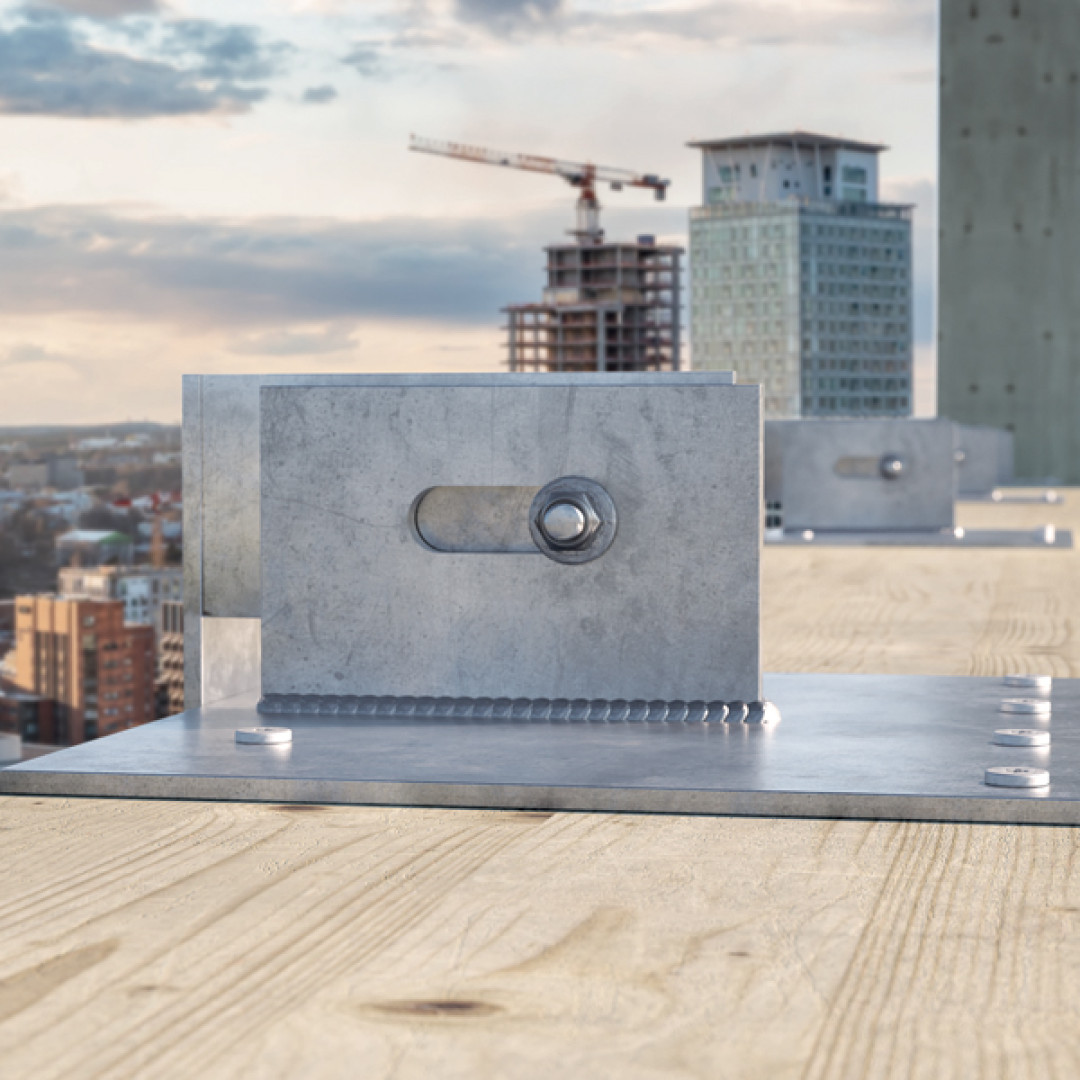

HBS PLATE ist die erste Schraube von Rothoblaas, die speziell für die Metallplatten von Mass-Timber-Systemen entwickelt wurde.
Der Kegelunterkopf ist verstärkt und garantiert einen stabilen Halt in der Platte; das neuartige Gewinde mit engeren Gewindegängen erhöht die Scher- und Zugfestigkeit ohne Überlastung des Unterkopfbereichs.

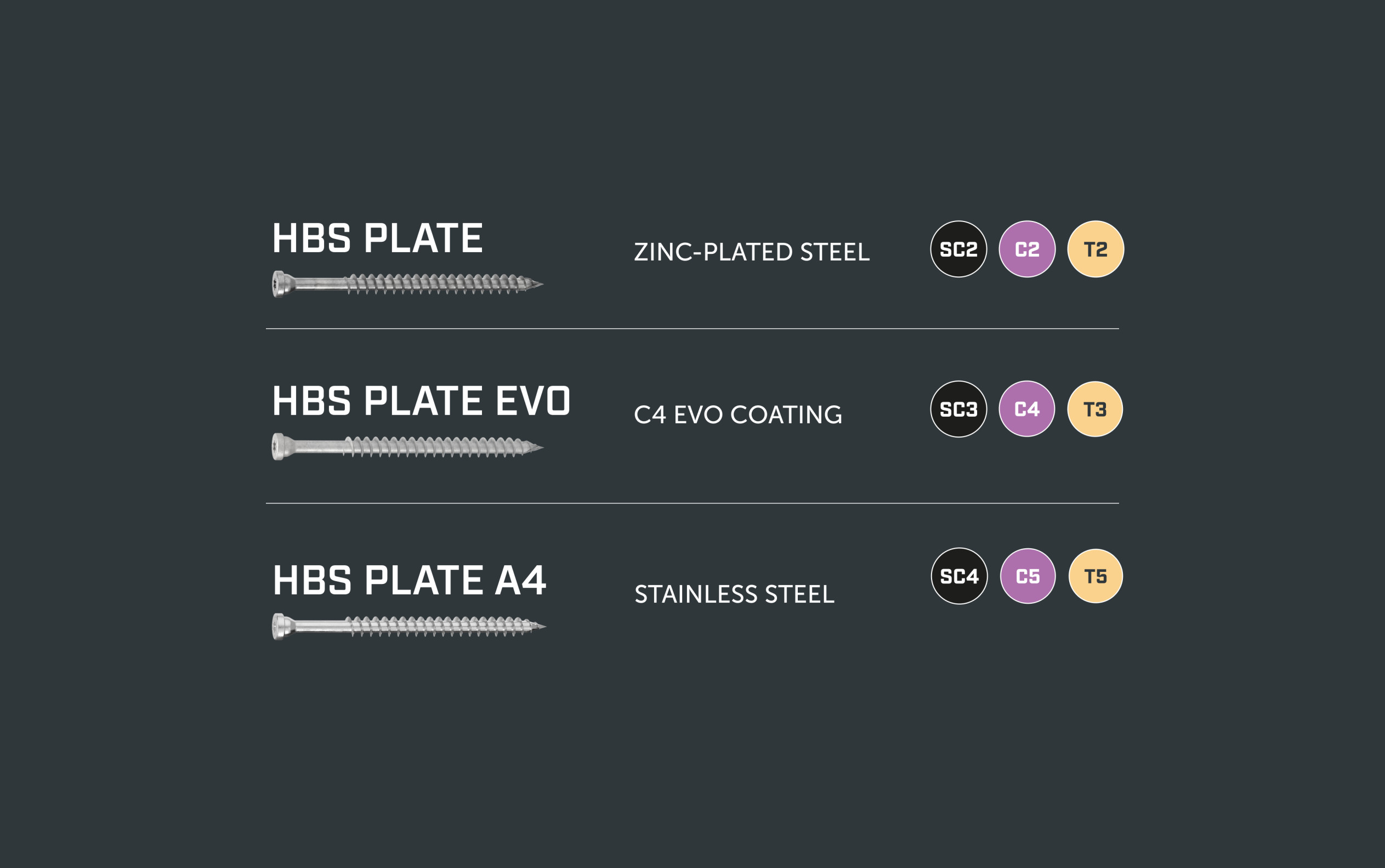

Drei korrosionsbeständige Materialien für alle Nutzungsklassen:

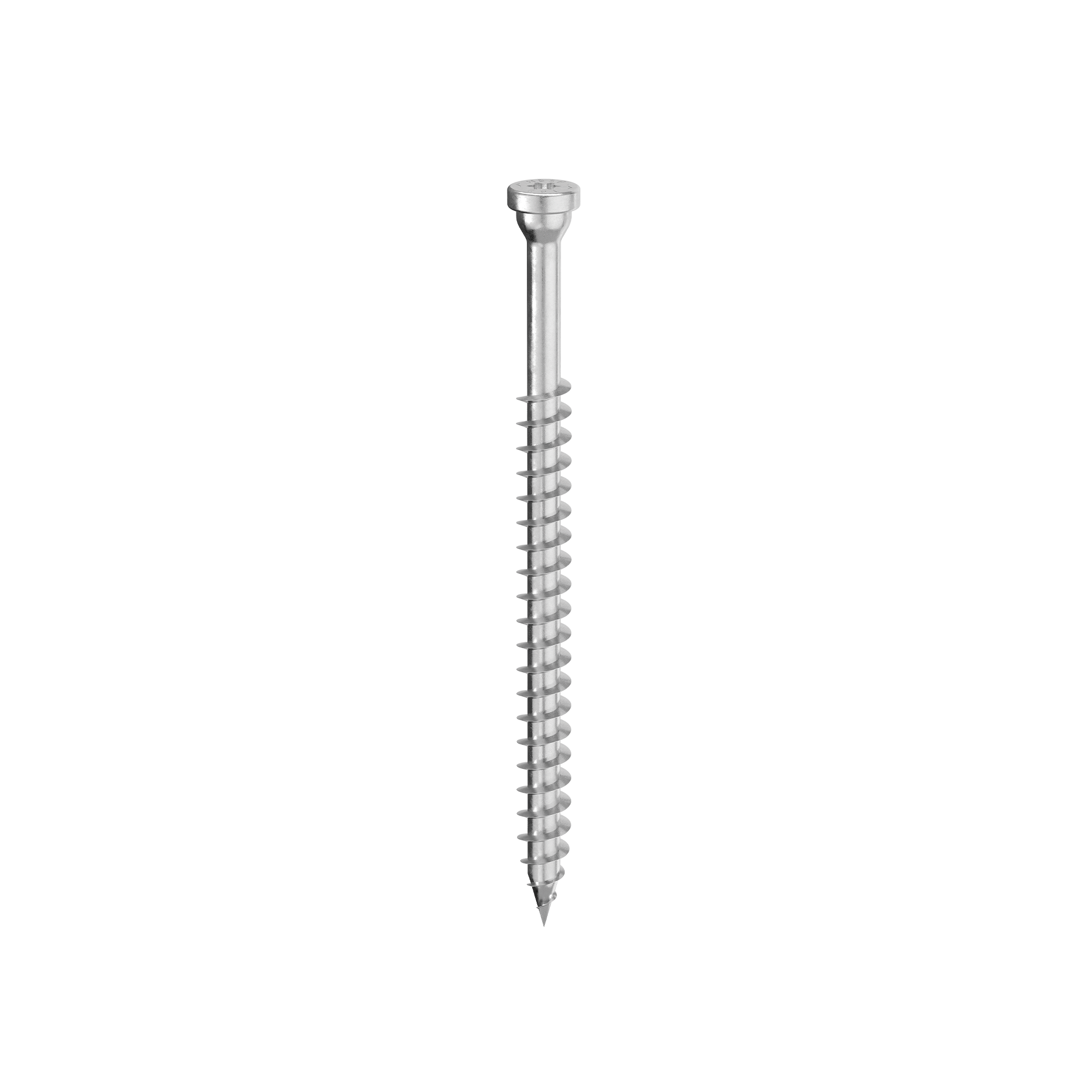

Die Produktreihe HBS PLATE umfasst drei Lösungskonzepte, um Festigkeit und Schutz bei allen Einsatzbedingungen zu gewährleisten: von verzinktem Stahl für trockene Umgebungen über die Beschichtung EVO Coating – konform mit AC257 und RISE-geprüft für C4-Szenarien – bis hin zu Edelstahl A4 für besonders aggressive Bedingungen.
Eine Schraube allein reicht nicht: Montage und Risikobedingungen

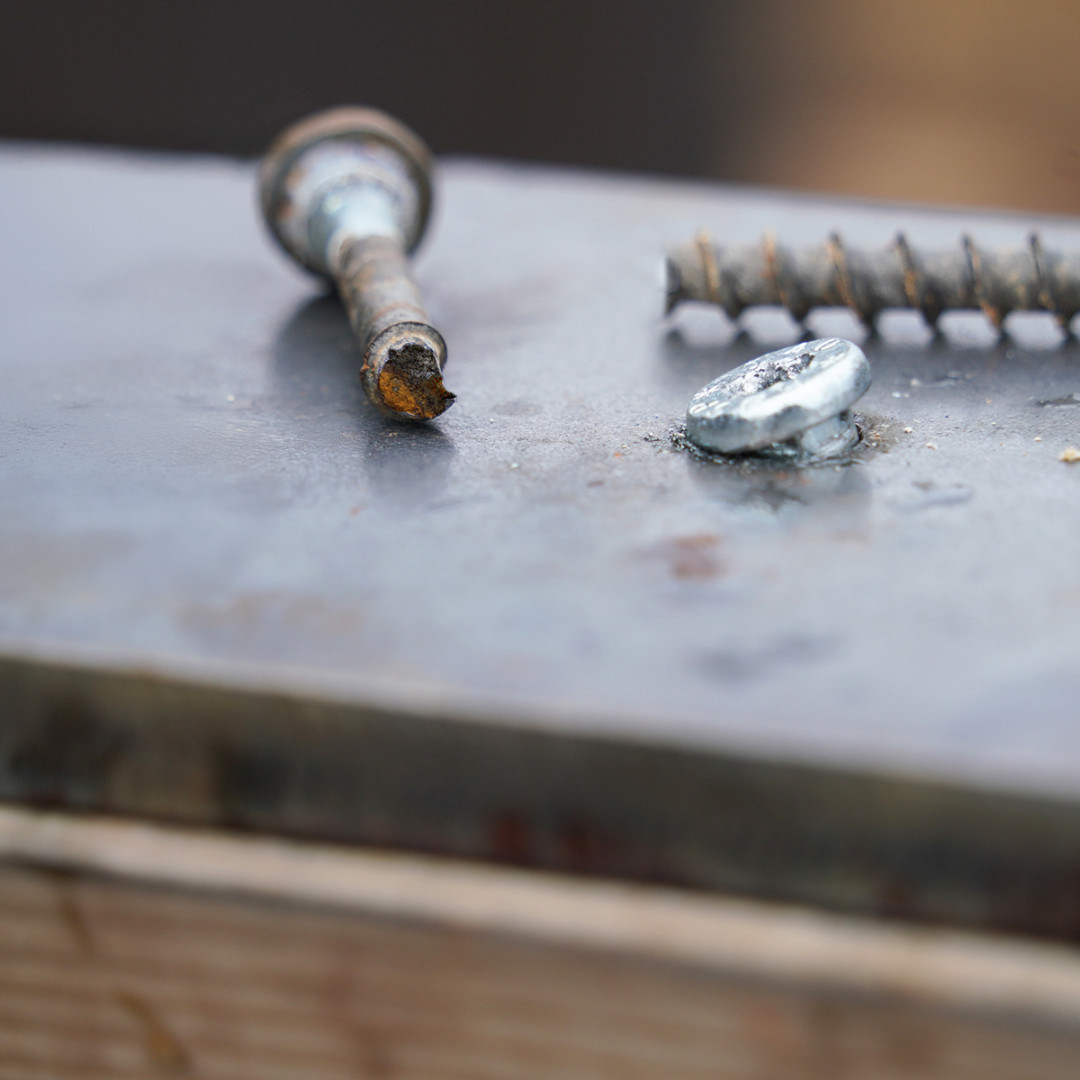

Keine Schraube, die für Platten entwickelt wurde, ist sicher vor Brüchen.
Keine, nicht einmal unsere. Die Einbaubedingungen sind der Schlüssel. Wir verstecken uns nicht hinter Gesetzeslücken, sondern stellen Werkzeuge zur Verfügung, um den größten Bedrohungen zu begegnen.

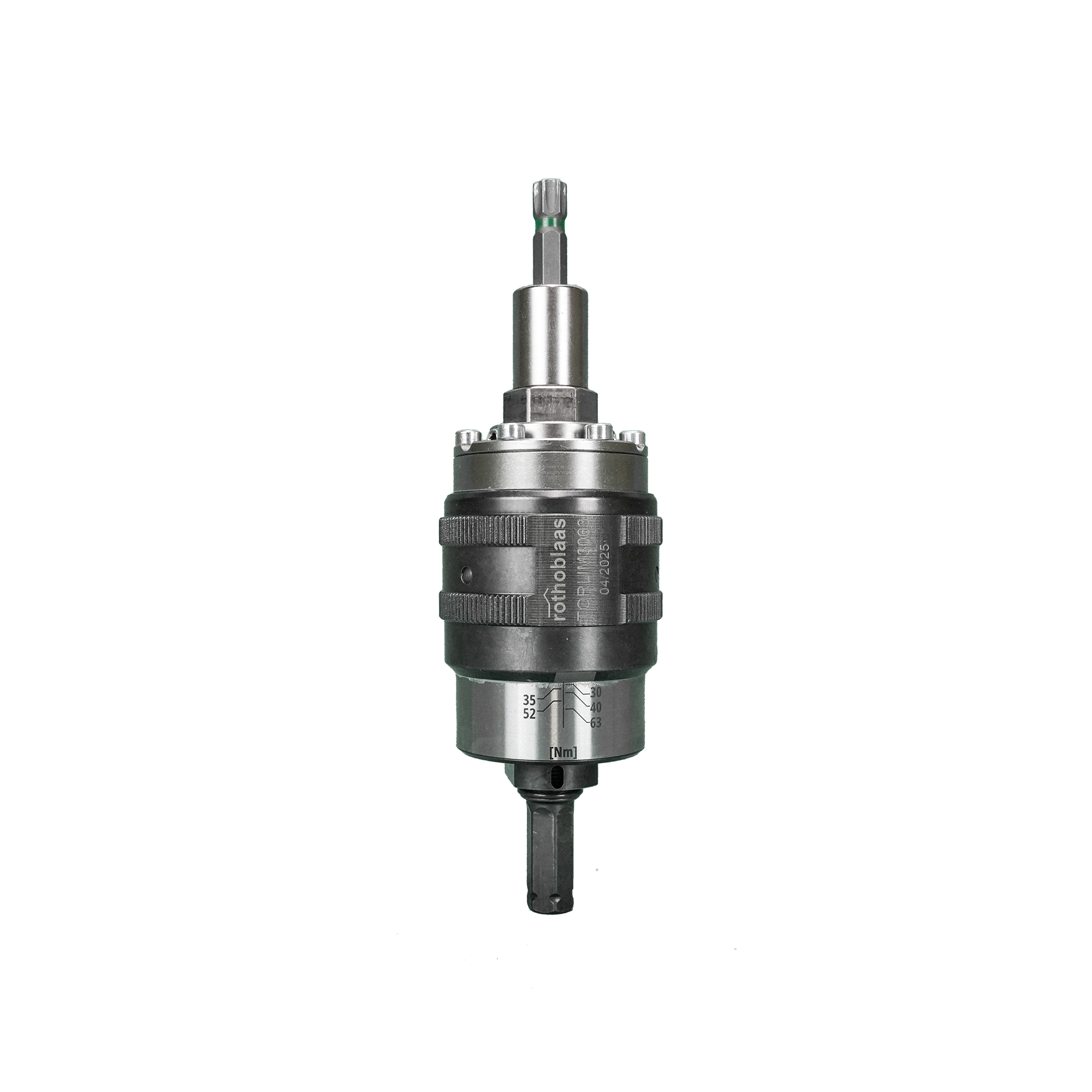

Wie TORQUE LIMITER, der das Risiko eines übermäßigen Drehmoments beseitigt
Gute Gründe für HBS PLATE und Rothoblaas: weil HBS PLATE anders ist.
Aktive Transparenz
Wir sagen, was andere Ihnen verschweigen. Wir liefern Produkt, Zertifizierungen, Methode und Werkzeuge.
Konzipiert für den Holzrahmenbau
Unterkopfgeometrie, verstärkter Kopf und optimiertes Gewinde für steife Platten mit hoher Stärke.
Zertifizierungen
Europa: CE nach ETA-11/0030, USA: ESR-4546 und Kanada: ELC-4546 nach AC233 von ICC-ES.
Konformität
Die aktuellsten Vorschriften, einschließlich CSA O86:2024, verlangen eine kontrollierte und zertifizierte Kernhärte unter 390 HV für jede Produktionscharge.
Befestigungen für Mass Timber funktionieren nur, wenn man alle Werkzeuge für ihre Verwendung hat
Die Revolution des Sortiments HBS PLATE ist nur zusammen mit all ihren Hilfsmitteln vollständig:
HBS PLATE: Lösungen und Produkte
Eine rapide Evolution der Planungswelt erfordert eine Entwicklung, die mit den Anforderungen Schritt hält. Hier finden Sie unsere Lösungen:
FAQ
WAS UNTERSCHEIDET DIE HBS PLATE VON HERKÖMMLICHEN SCHRAUBEN FÜR STAHL-HOLZ-VERBINDUNGEN?
Geometrien und Leistungskontrolle. Jeder Bereich des Schraubenkörpers ist so konzipiert, dass Spannungskonzentrationen vermieden werden und das Drehmoment beim Einschrauben konstant bleibt. Das feinere Gewinde bietet mehr Kontrolle bei der Montage, insbesondere in der Endphase, wenn sich die Schraube der Metallplatte nähert: Dies ist der heikelste Moment des gesamten Vorgangs.
WARUM HAT DIE HBS PLATE KEINEN SECHSKANTKOPF?
Das Projekt sieht die Montage mittels Bit vor, nicht mit einem Sechskantschlüssel. Damit soll ein zu hohes Drehmoment vermieden werden: Wenn die Kraft den zulässigen Grenzwert übersteigt, gibt der Bit nach, bevor die Schraube überlastet wird. Es handelt sich um einen „natürlichen Drehmomentbegrenzer“, der Verbindung und Material schützt. Wenn der Bit spricht, ist die Schraube bereits zu fest angezogen – das Montagemoment muss stets überprüft werden.
WIE KANN ICH PRÜFEN, OB HBS PLATE DIE RICHTIGE LÖSUNG FÜR MEIN PROJEKT IST?
Planer und Bauunternehmen können sich auf eine umfassende Technische Dokumentation verlassen: Berechnungswerte, Verbindungsdetails, Software-Integration für Bauvorhaben. Der technische Support steht ebenfalls zur Verfügung, um die richtige Konfiguration für jede Anwendung zu ermitteln
