VERDECKTER SCHWALBENSCHWANZVERBINDER HOLZ - BETON

UV-C

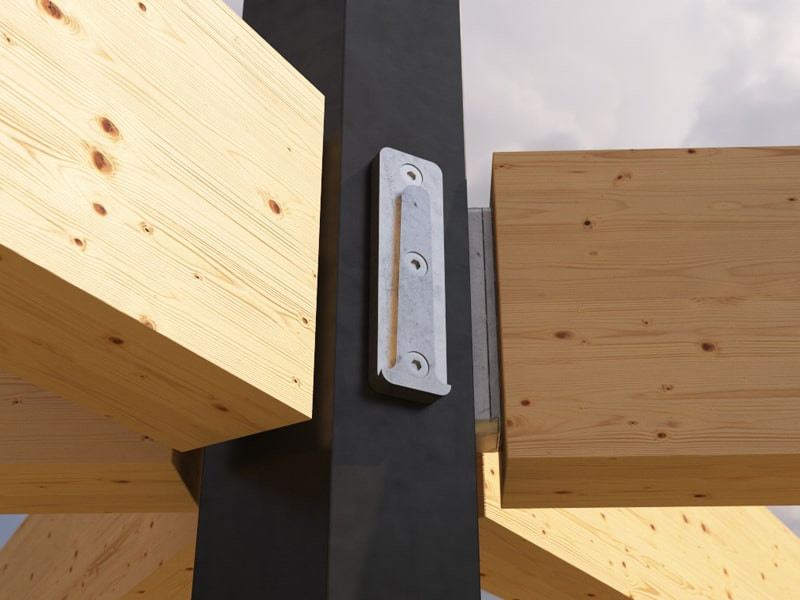

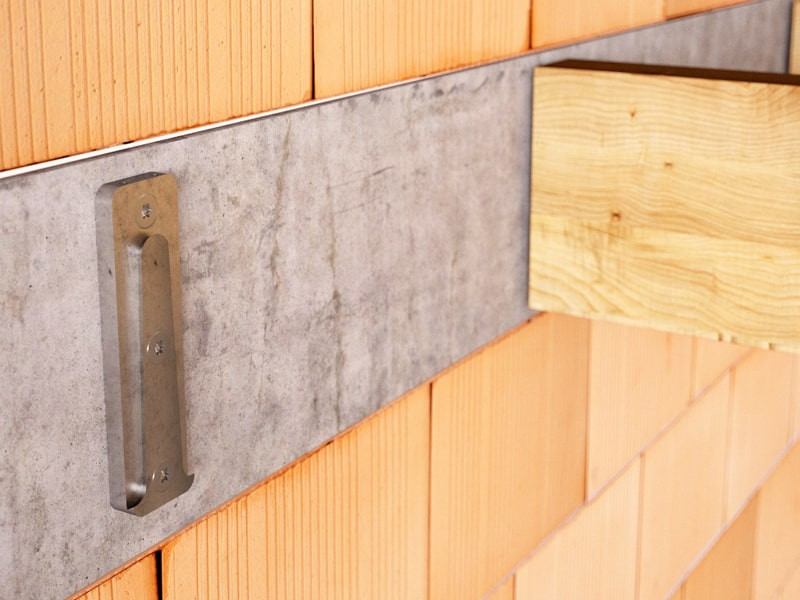

Berechnete und zertifizierte Verbindung für die Befestigung von Nebenträgern an Betonstützen und für Stahlstützen.

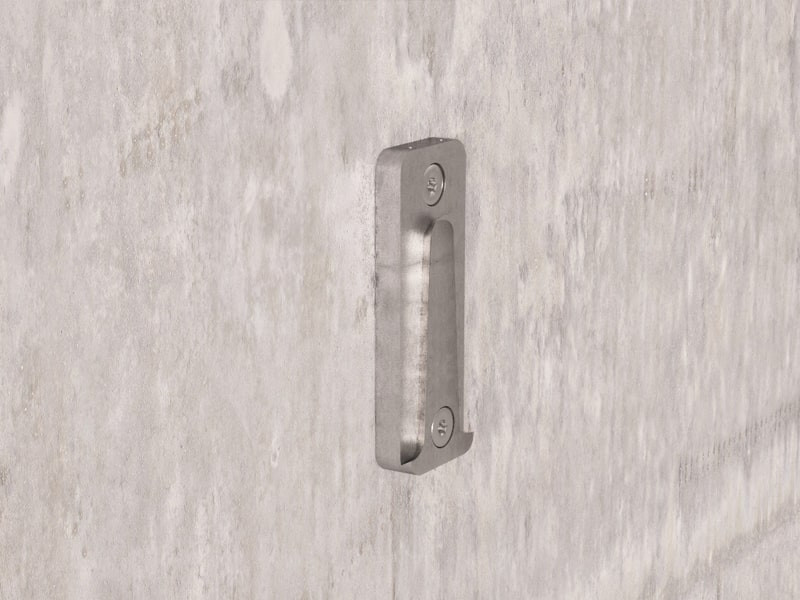

Das Einhängsystem ist schnell zu montieren und kann mühelos entfernt werden, sodass es für temporäre Konstruktionen besonders geeignet ist.

Mit dem verdeckten Verbinder UV-C wird die Fertigung von zerlegbaren Mischkonstruktionen zum Kinderspiel.

Video

Die im Paket enthaltenen zusätzlichen Sperrschrauben garantieren die Widerstandsfähigkeit bei von unten nach oben gerichteten Kräften.

Das dreidimensionale Lochblech aus Aluminiumlegierung ist ideal für Holz-Beton-Scherverbindungen und Anwendungen, die Tragfähigkeit in alle Richtungen erfordern. Außerdem ist es für den Gebrauch auf Massiv- und Brettschichtholz, BSP und LVL geeignet.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
CAD File

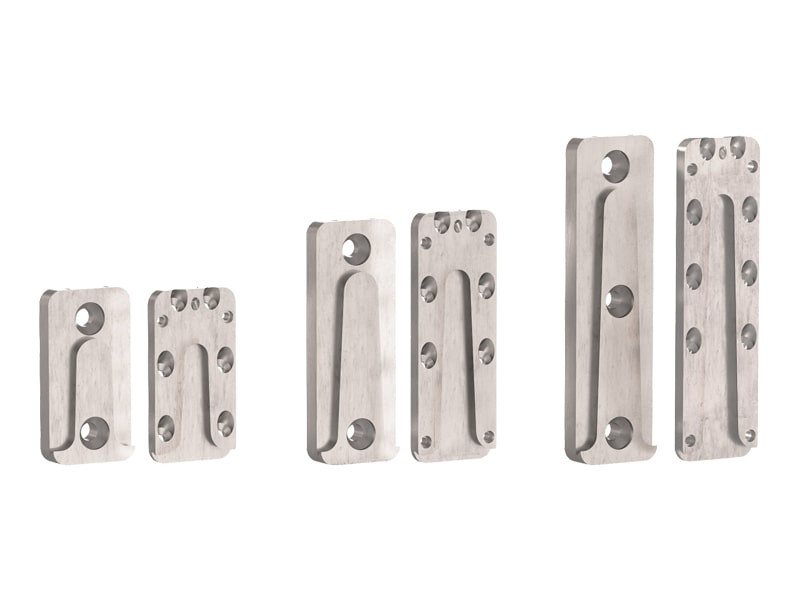

UV-C

ART.-NR. B
[mm]
H
[mm]
s
[mm]
Stk.
UVC60115 60 115 24 10
UVC60160 60 160 24 10
UVC60215 60 215 24 10

Specifications

Lieferung und Installation von Verdeckter Holz-Beton-Verbinder, Typologie UV-C.
CE-Kennzeichnung nach ETA

Anwendungsbereiche:

  • Holz-Beton-Verbindungen

Material:

  • Steckverbinder aus Aluminiumlegierung

Geometrie:

Winkelverbinder: :

  • H (mm) = :
  • Grundplatte (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
