LBS

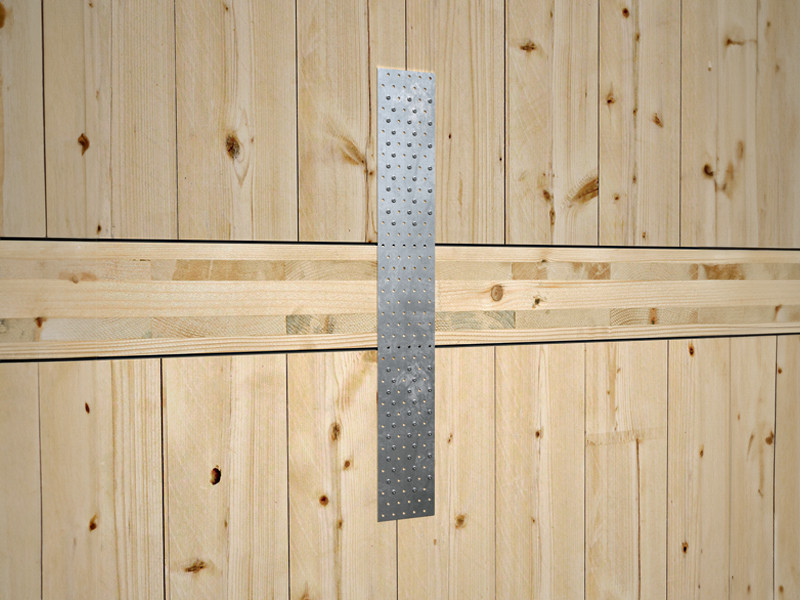

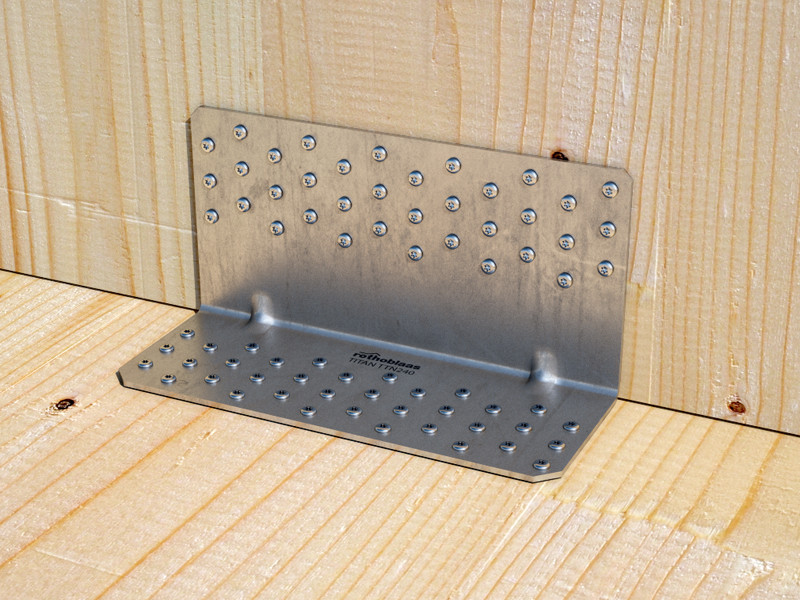

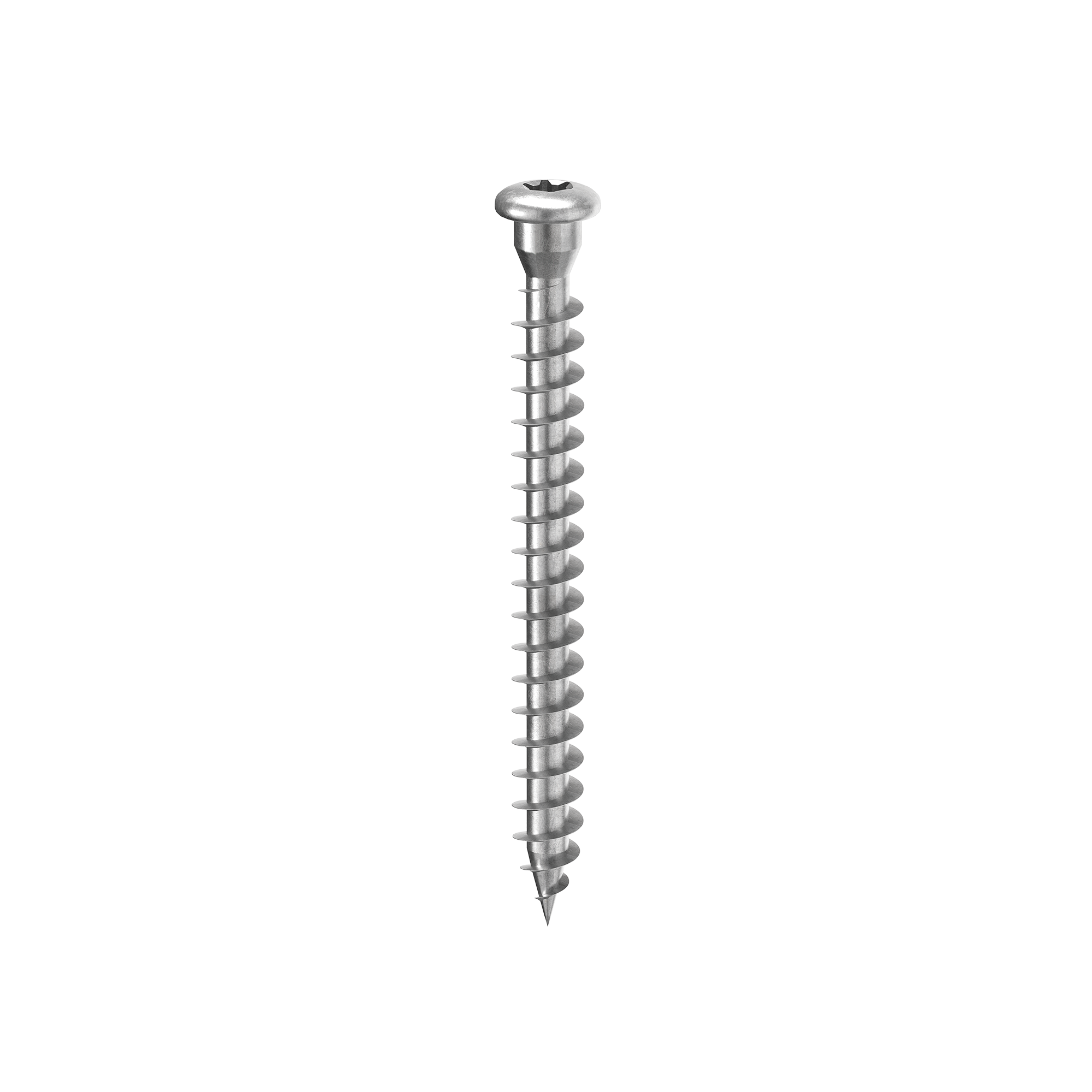

LBS ist die Holzbauschraube mit zylinderförmiger Unterkopf zur Befestigung von Metallelementen wie Lochblechen und Winkeln.
Der Steckverbindungseffekt mit der Plattenbohrung garantiert ausgezeichnete statische Leistungen.
Beschreibung
LBS, die Holzbauschraube zur Befestigung ihrer Metallplatten.

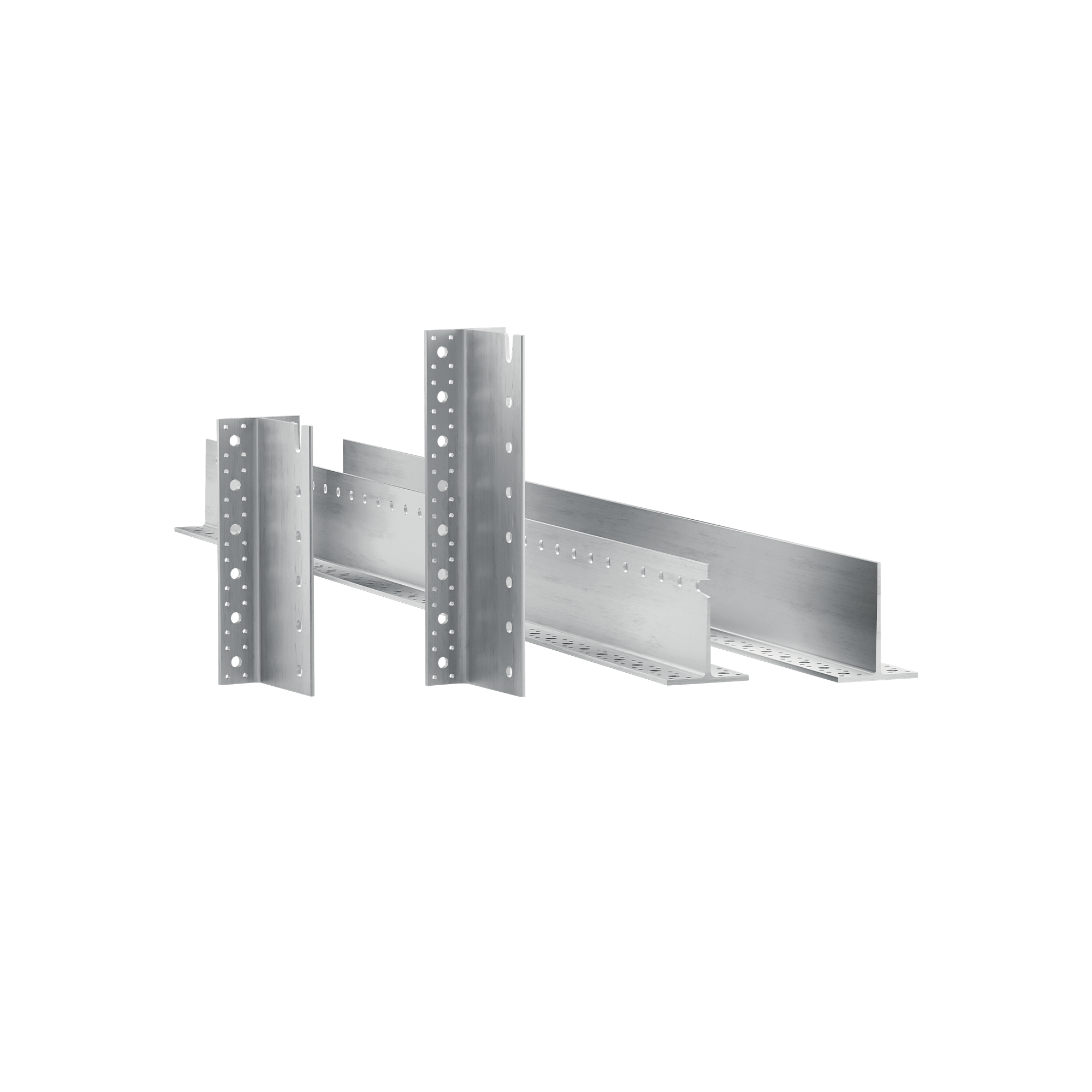

Die LBS-Holzbauschraube für Holz-Metall-Verbindungen garantiert ausgezeichnete Scherfestigkeitswerte. Durch die besondere Geometrie darf die Bemessung nach Eurocode 5 der Schrauben auch bei dünnen Stahlblechen mit den Formeln dicker Stahlbleche erfolgen (siehe ETA). Die Werte sind auch für die Befestigung von Rothoblaas-Standardverbindern getestet, zertifiziert und berechnet. Die 7 mm-Ausführung ist für die Verbindung des verdeckten Balkenträgers ALUMAXI ideal. Der Biegewinkel ist um 20° größer, als von der Norm vorgesehen, gemäß ETA 11/0030 zertifiziert.
Die zyklischen SEISMIC-REV-Prüfungen wurden gemäß Norm EN 12512 durchgeführt.
Aus Kohlenstoffstahl mit galvanischer Verzinkung, hervorragend geeignet für die Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern. Nutzungsklassen 1 und 2.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt English Canada CSA-086
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt French Canada CSA-086
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Japanese CBL TS001-21
- Technisches Datenblatt Korean
- Technisches Datenblatt Latvia
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
LBS
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBS525 | - | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 | |
| LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 | |
| LBS550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 | |
| LBS560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 | |
| LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 | |
| LBS760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBS780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBS7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
