VGS PLATE: Die erste Schraube für die Hebetechnik mit prüfbarer Wiederverwendbarkeit
Von der Einwegschraube zur wiederverwendbaren Hebeschraube
Beim Heben von Holzelementen ist die Wiederverwendung der Schrauben eine weitverbreitete Baustellenpraxis.
Das Problem? Es gab diesbezüglich keine technischen Richtlinien; niemand wusste, was tatsächlich – auch nach nur einem Hebezyklus – mit einer Schraube passiert.
Und nach 10? Nach 20? Niemand hatte es je überprüft.
Wir schon. Auf mehr als 350 Arten, die Sie im White Paper finden.
Das Ergebnis dieser Studie ist VGS PLATE: die erste wiederverwendbare Schraube für die Hebetechnik. Anhand objektiver Kriterien kontrolliert, für wiederholte Zyklen getestet.
Warum brauchte man eine wiederverwendbare Schraube speziell für die Hebetechnik?
Weil das Heben eine Tätigkeit mit hohem Risiko ist und zu Schäden führen kann, die bei statischen Anwendungen nicht auftreten. Ziel war die Entwicklung einer nachprüfbaren und rückverfolgbaren Schraube mit klaren Kriterien für die Aussortierung oder Wiederverwendung.
In solchen Fällen kann jede Schraube Mikro-Biegungen des Schafts, anfänglichen plastischen Verformungen sowie einem Verschleiß des Gewindes oder der Beschichtung ausgesetzt sein
Auch wenn diese Phänomene mit bloßem Auge häufig nicht zu erkennen sind, können sie die Fähigkeit der Schraube, einem neuen Hebezyklus standzuhalten, beeinträchtigen. Genau aus diesem Grund gelten Standardschrauben für die Hebetechnik als Einwegprodukte.
Im Gegensatz zu einer herkömmlichen Schraube ist VGS PLATE eine wiederverwendbare Schraube für die Hebetechnik, die eine datenbasierte Methode zur Überprüfung der Wiederverwendbarkeit einführt.
VGS: Geometrie, Kontrolle, Wiederverwendung

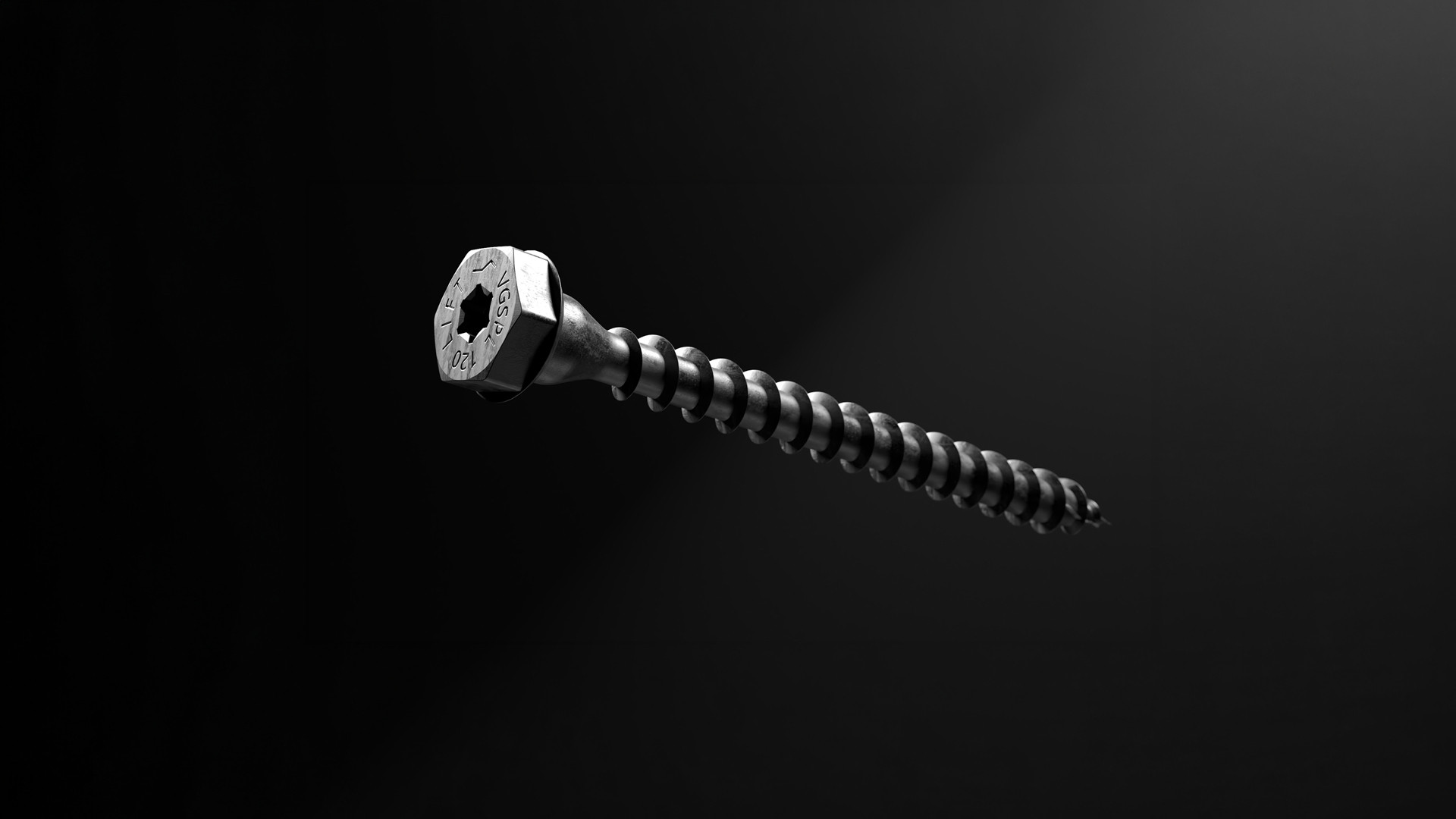

VGS PLATE ist eine wiederverwendbare Schraube für die Hebetechnik und wurde entwickelt, um die Kontrollvorgänge zu vereinfachen und die Fehlertoleranz zu verringern.
Sechskantkopf mit Kegelunterkopf: kompatibel mit allen Rothoblaas-Transport- und Hebesystemen mit Schrauben wie WASP, WASPL, RAPTOR, RAPTOR MINI, RAPTOR MAXI.
Doppelter Antrieb: TORX für die kontrollierte Verschraubung, Sechskant, um wiederholten Verschraubungen ohne eine Beschädigung des Kopfes standzuhalten.

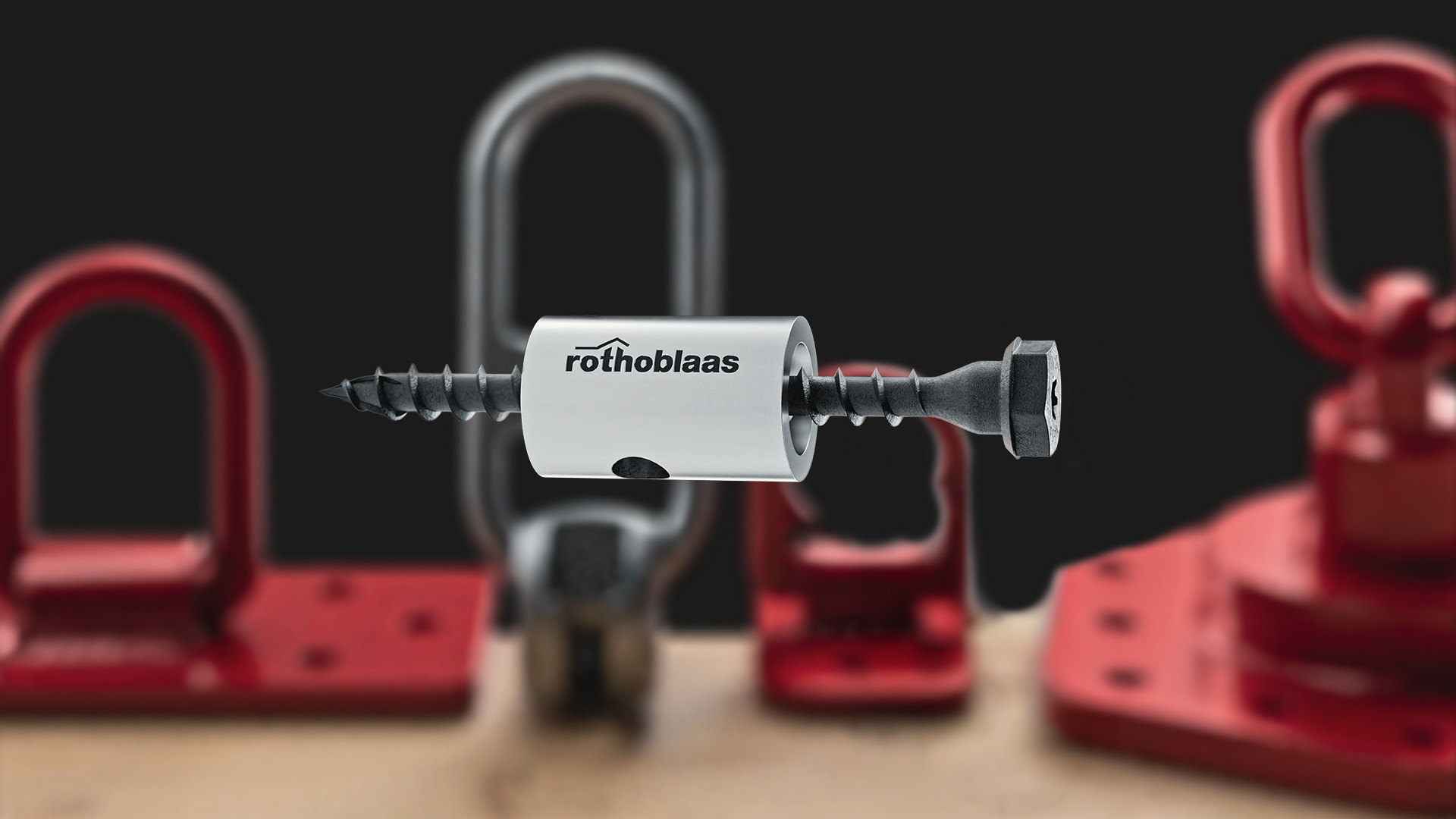

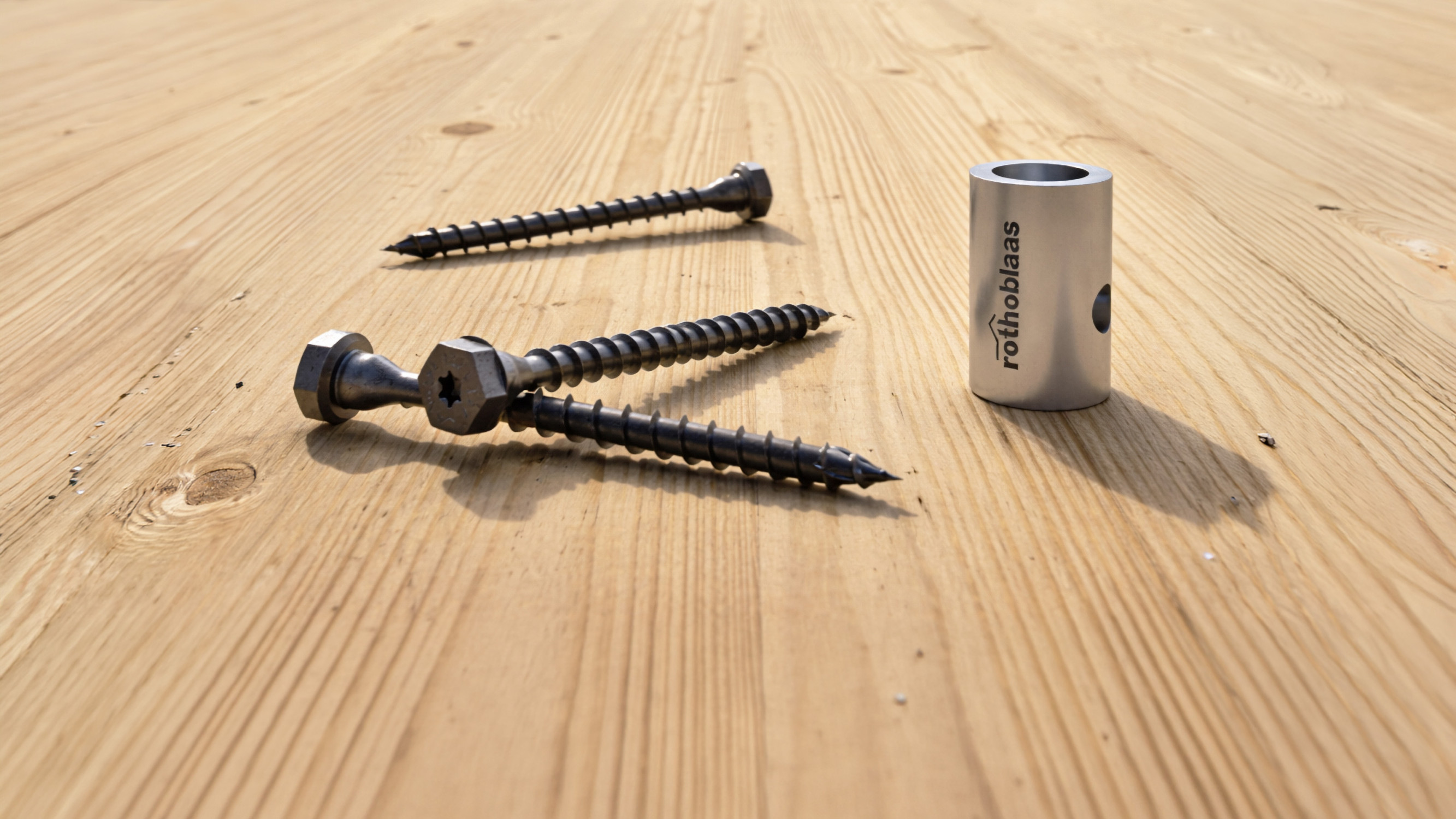

Nachprüfbare Wiederverwendung: Die Lehre JIG REUSE prüft auf Geradheit, Verschleiß und Verformungen, die nicht immer mit bloßem Auge erkennbar sind.
Mittels Kombination der entsprechenden Kriterien erfolgt eine objektive Bestimmung, ob sich die Schraube VGS PLATE für eine Wiederverwendung eignet.
Geprüfte Wiederverwendung: Sicherheit und Verfahren
Farbcodes
Die Wiederverwendung ist nur möglich, wenn die Schraube nach dem Hebevorgang objektiv kontrolliert werden kann.

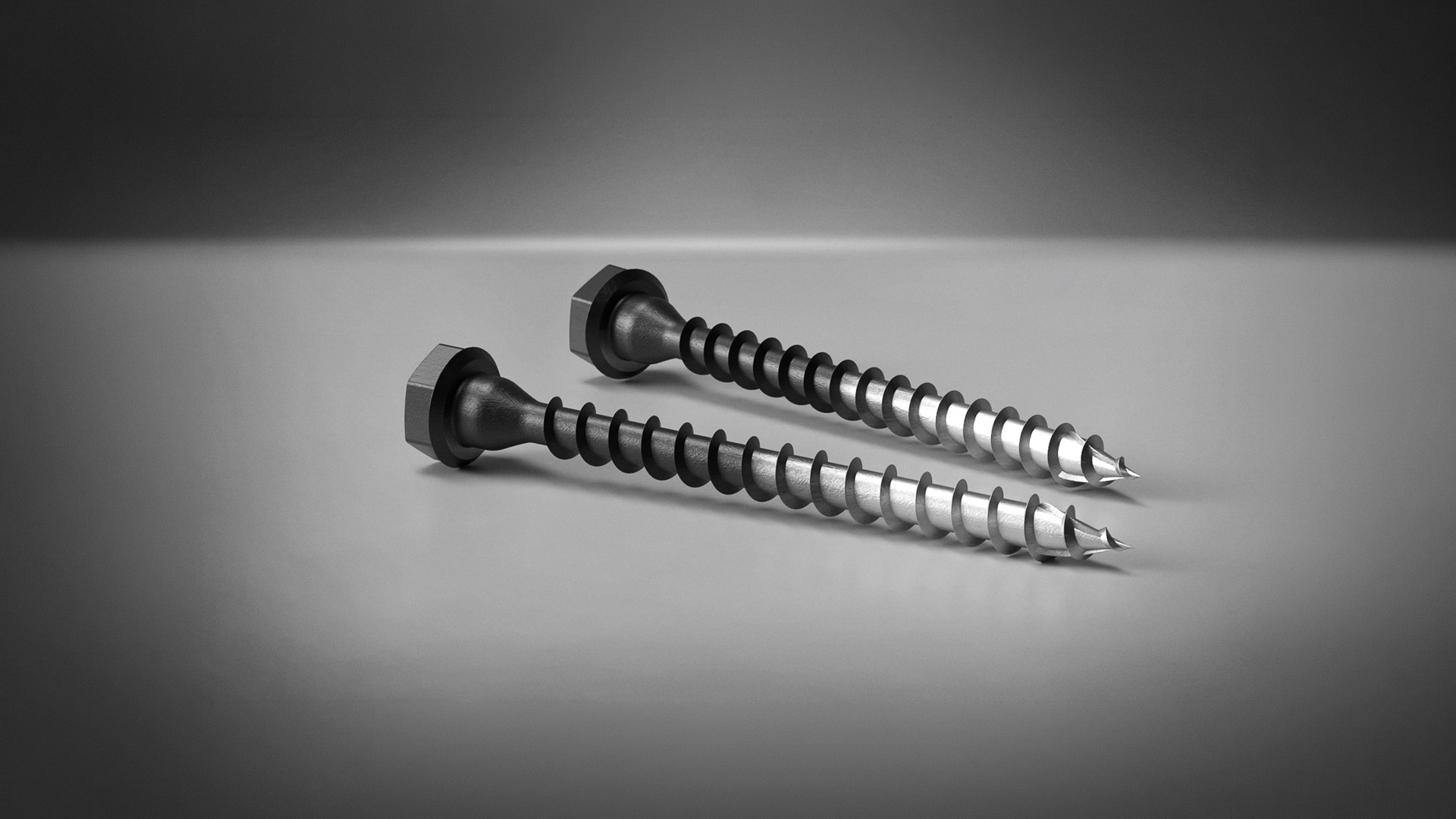

Das schwarze E-‑Coating ist keine ästhetische Entscheidung, sondern hat folgende Funktionen:
Sofortige Identifizierung der für Hebetechnik bestimmten Schrauben
Ihre Unterscheidung von ungeeigneten Schrauben
Erkennbarkeit des Verschleißzustands nach dem Gebrauch
Die Farbe allein genügt nicht: Inspektion mit JIG REUSE
Mit der Lehre JIG REUSE lässt sich schnell überprüfen, ob die VGS PLATE wiederverwendet werden kann – anhand objektiver Kriterien, und nicht nur auf Sicht.
Kontrolliert werden:
Geradheit des Schafts: Die Schraube muss vollständig in die Lehre eintreten und sich ungehindert drehen
Verschleiß der schwarzen Beschichtung: Der abgenutzte Bereich muss außerhalb der Prüflöcher liegen
Unversehrtheit des Gewindes: Die Spitze darf nicht aus der seitlichen Bohrung herausragen
Nur Schrauben, die alle Prüfungen bestehen, sind für die Wiederverwendung geeignet.
Gute Gründe für VGS PLATE und Rothoblaas
Spezifische Tests
Die Wiederverwendbarkeit wurde durch Tests unabhängiger Stellen – University of Maine und Universität Bologna – sowie mit einem Sicherheitsfaktor nach Maschinenrichtlinie 2006/42/EG überprüft.
Nutzung in konstruktiven Verbindungen
VGS PLATE eignet sich für dauerhafte Metall-Holz-Verbindungen. Der Kopf wurde für eine sichere Verbindung mit Platten unterschiedlicher Stärke entwickelt.
Konformität
Kohlenstoffstahl mit schwarzem E-Coating, geeignet für:
Atmosphärische Korrosivitätskategorien C1–C2
Korrosivitätskategorien des Holzes T1–T2
Nutzungsklassen SC1–SC2
Konformität
Kohlenstoffstahl mit schwarzem E-Coating, geeignet für:
Atmosphärische Korrosivitätskategorien C1–C2
Korrosivitätskategorien des Holzes T1–T2
Nutzungsklassen SC1–SC2
Die Schrauben können bei sachgemäßem Einsatz wiederverwendet werden.

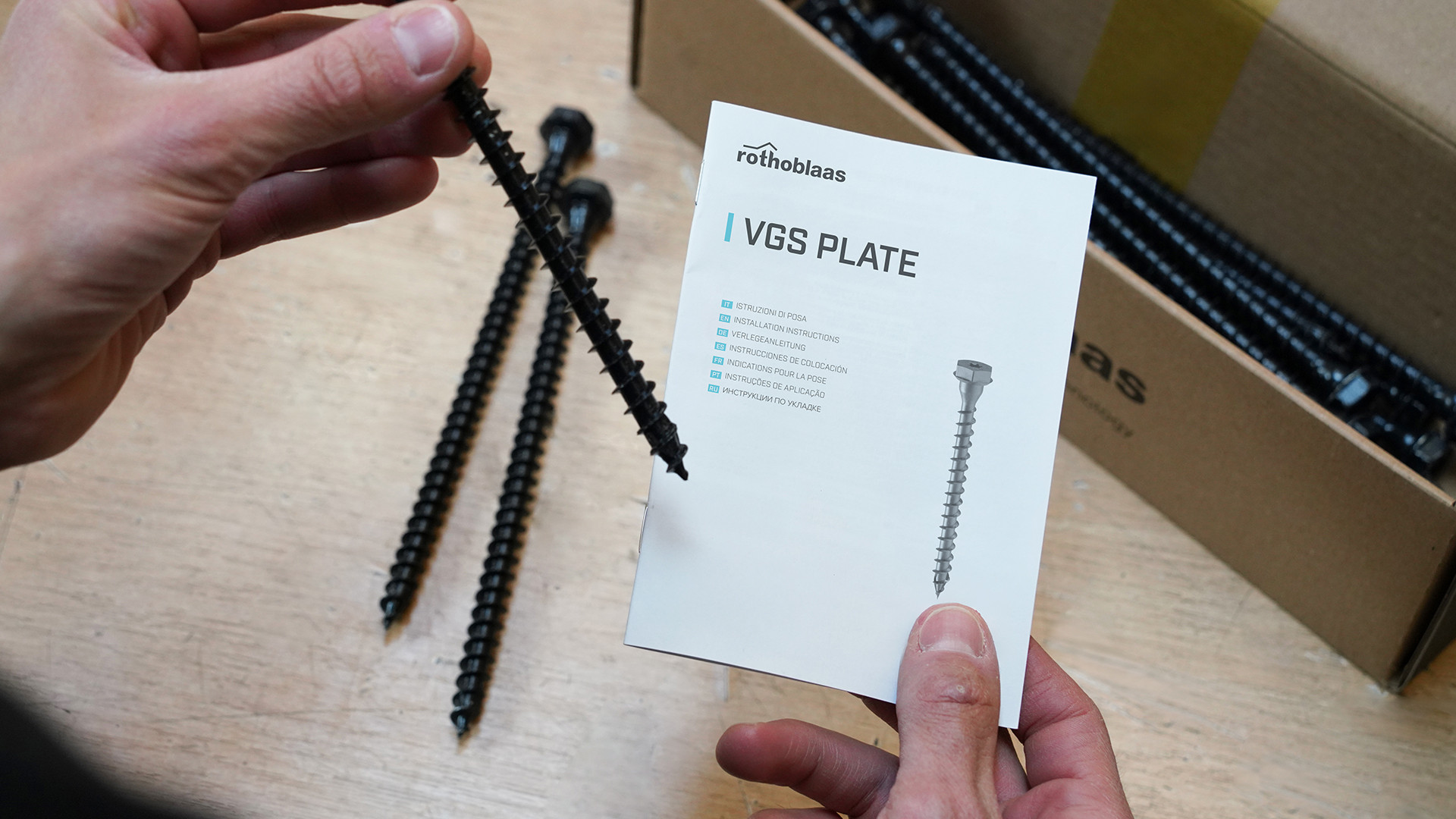

VGS PLATE entwickelt ihr volles Potenzial nur, wenn sie zusammen mit den vorgesehenen Mitteln (Lehre JIG REUSE, White Paper, Torque Limiter, Testkampagnenberichte) verwendet wird.

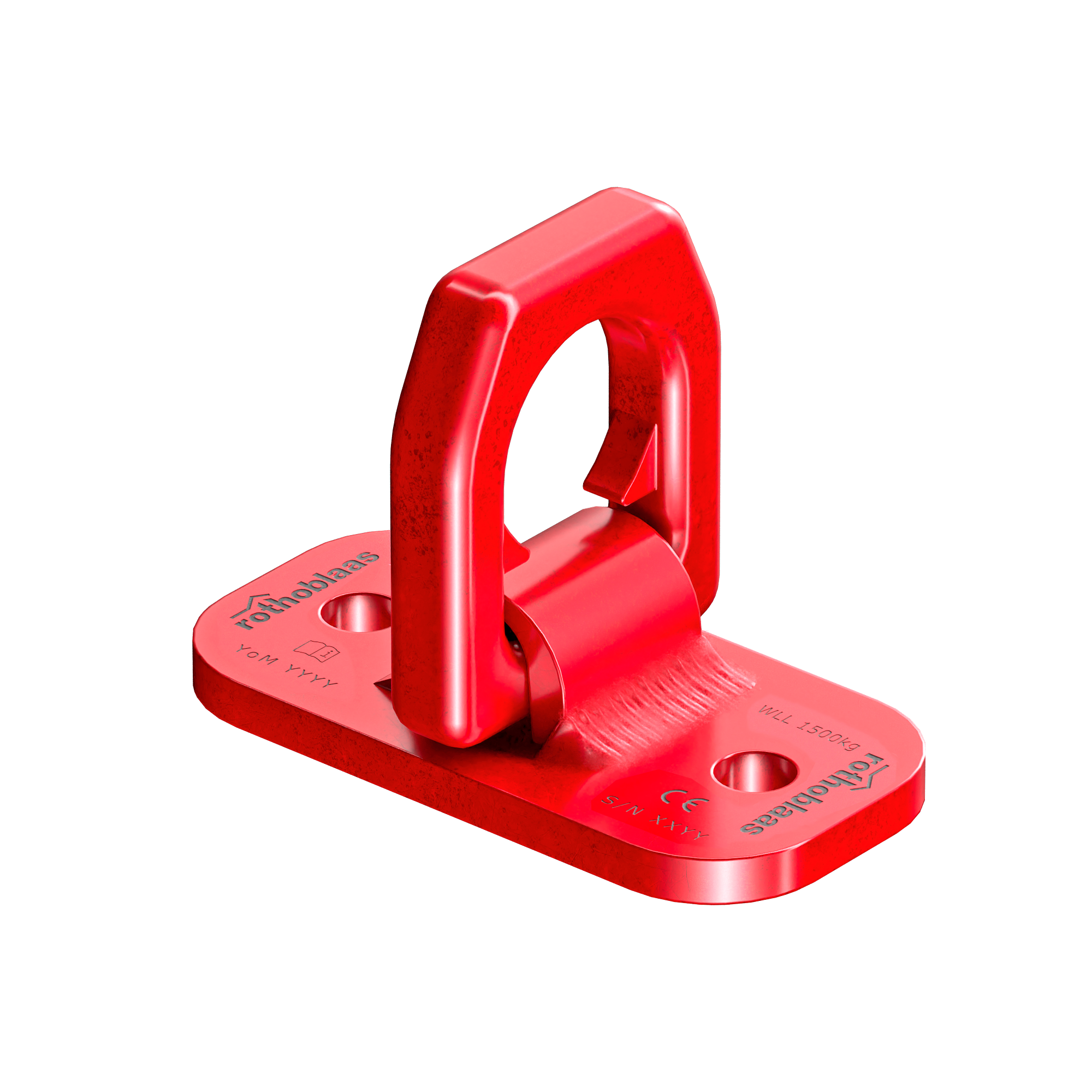

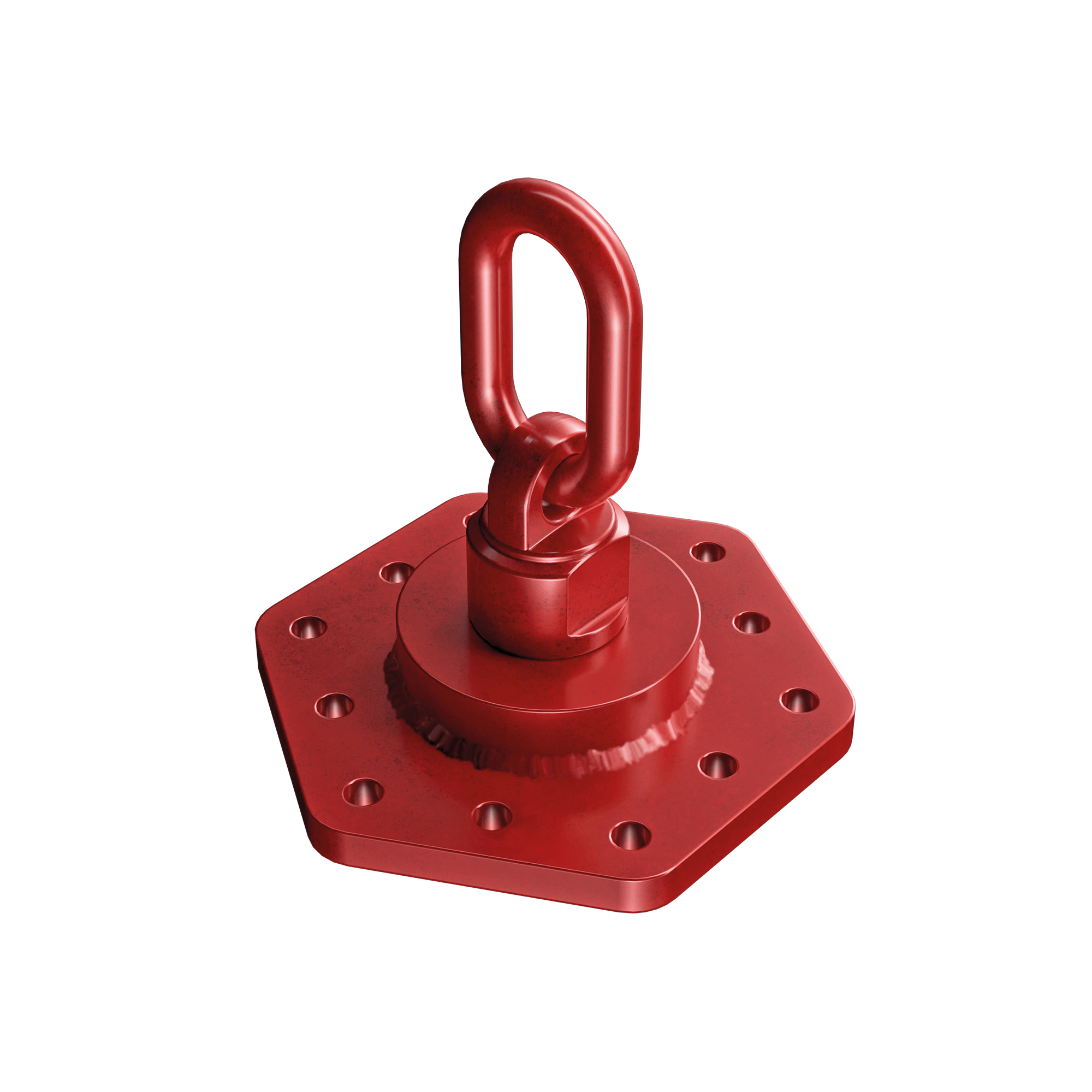

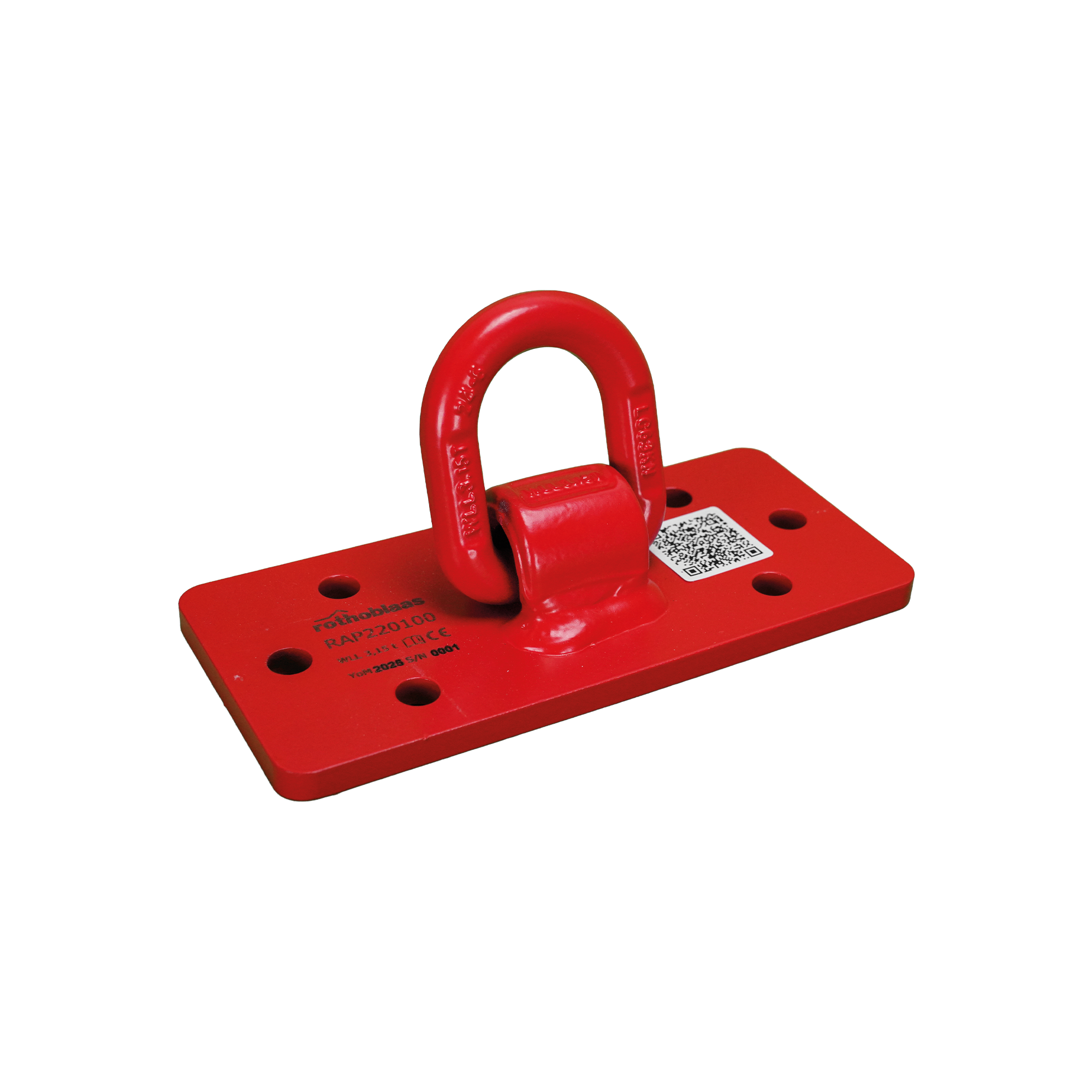

VGS PLATE und zugehörige Produkte

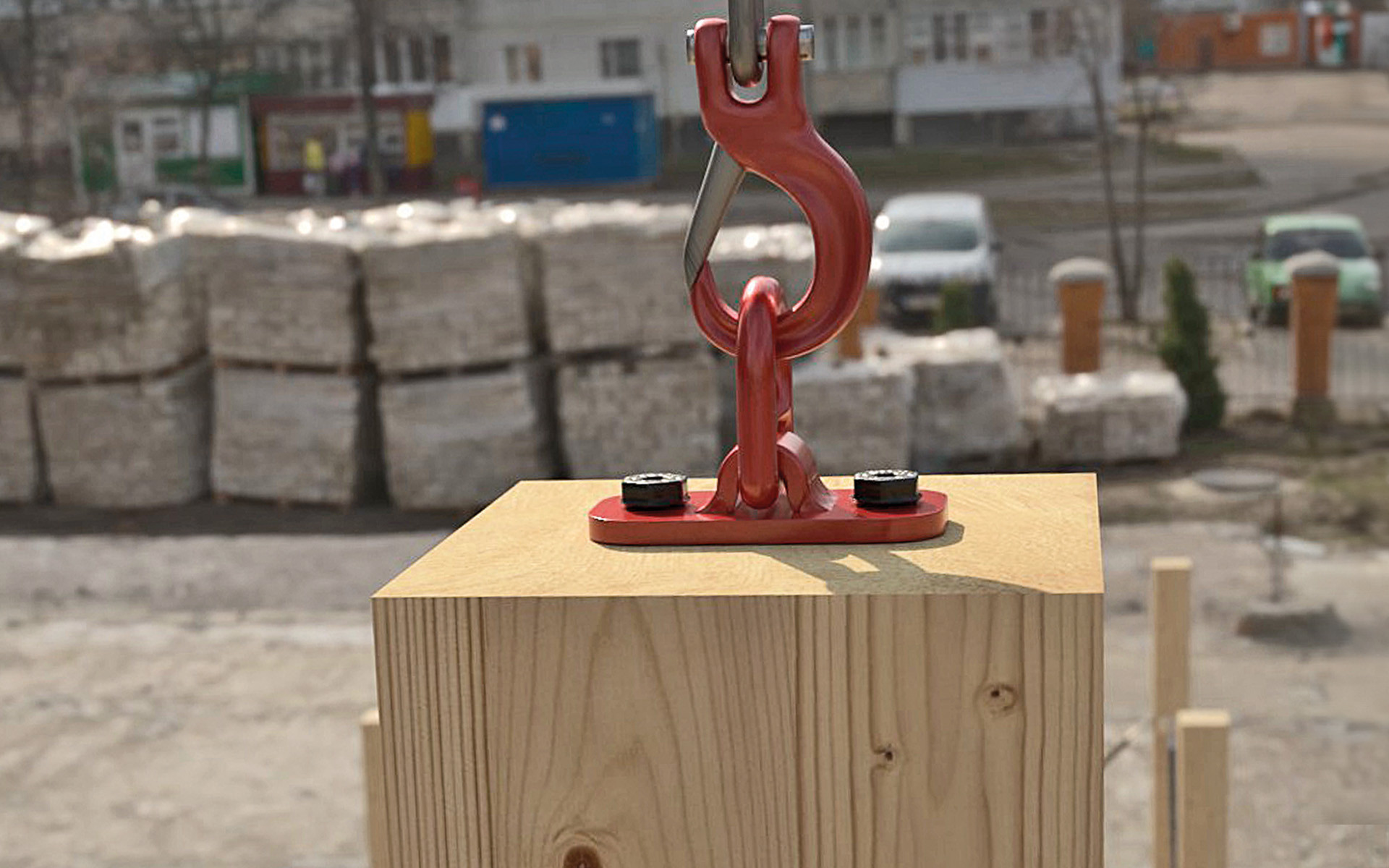

Die Geometrie des Kopfes ist für den Einsatz mit allen Rothoblaas-Hebesystemen ausgelegt.
Eine Schraube, weniger Fehlertoleranzen und vereinfachte Baustellenabläufe.
FAQ
Wie überprüfe ich, ob eine Schraube VGS PLATE nach einem Hebevorgang wiederverwendet werden kann?
Nachdem die Schraube aus dem Bauteil entfernt wurde, wird sie entsprechend der Anleitung und mithilfe der Lehre JIG REUSE geprüft. Weist die Schraube plastische Verformungen, eine starke Abnutzung der Beschichtung oder Schäden am Gewinde auf, muss sie aussortiert werden. Wenn sie alle Prüfungen bezüglich Geradheit, Verschleiß und gutem Zustand bestanden hat, kann sie wiederverwendet werden.
Reicht eine Sichtkontrolle aus, um zu entscheiden, ob eine Schraube VGS PLATE wiederverwendet werden kann?
Nein. Bei einer Sichtprüfung werden nur die besonders offensichtlichen Mängel festgestellt. Um über eine Wiederverwendung entscheiden zu können, werden objektive Kriterien und ein spezielles Prüfwerkzeug benötigt: die Lehre JIG REUSE.
Wie oft kann eine VGS PLATE wiederverwendet werden?
Es gibt keinen allgemeingültigen Wert: Jede Schraube muss nach jedem Zyklus und vor der Wiederverwendung geprüft werden. Wenn sie die Prüfungen bezüglich Geradheit, Verschleiß und Unversehrtheit bestanden hat, kann sie wiederverwendet werden.
Welche Faktoren führen dazu, dass eine Hebeschraube nicht wiederverwendet werden kann?
Verformungen des Schafts, Schäden am Gewinde, Korrosion, Anzeichen von Stößen oder sonstige ungewöhnliche Abnutzungserscheinungen, unsachgemäße Montage und zu hohe Belastungen. Wenn nicht bekannt ist, wie sie montiert oder entfernt wurde, gilt sie als ungeeignet.
Warum ist das Drehmoment so wichtig, wenn über die Wiederverwendung entschieden werden muss?
Ein übermäßiger Anzug kann zu Schäden führen, die zwar nicht sichtbar sind, aber ausreichen, um die Sicherheit beim Heben zu beeinträchtigen. Das kontrollierte Anziehen ist ebenso entscheidend wie die Überprüfung nach dem Gebrauch.
Wie kann die Rückverfolgbarkeit für die kontrollierte Wiederverwendung auf der Baustelle gehandhabt werden?
Durch Trennen der neuen Schrauben von den bereits verwendeten und ihre Überprüfung bei jedem Zyklus und vor der Wiederverwendung. Ohne Rückverfolgbarkeit ist die Wiederverwendung rein spekulativ und kein geprüfter Prozess.
Spart man durch Wiederverwendung wirklich Geld?
Ja, aber nur in einem effizienten Verfahren. Werden Kontrollen und Rückverfolgbarkeit nicht organisiert, kann der wirtschaftliche Vorteil zunichte gemacht werden und das Sicherheitsrisiko steigen.
Wiederverwendung funktioniert bei entsprechend guter Planung: spezielle Kits, einfache Zählung und klare Regeln für die Aussortierung.
Bringt die Wiederverwendbarkeit auch Vorteile für die Umwelt?
Ja. Eine überprüfte und wiederverwendete Schraube erzeugt weniger Abfall und reduziert den Materialverbrauch im Vergleich zu Einweglösungen.
Eine Analyse am Polytechnikum Mailand belegt, dass bei mehrmaliger Verwendung der Schraube die Umweltbelastung mit jeder Verwendung abnimmt. Dies gilt insbesondere für die ersten Zyklen. Die Überprüfung des Verfahrens liefert zudem den entsprechenden Nachweis durch die Ökobilanzberechnungen und Umweltdeklarationen.
Wer muss die Inspektion für die Wiederverwendung der Schrauben VGS PLATE durchführen?
Die Kontrolle bei jedem Zyklus liegt in der Verantwortung des ausführenden Unternehmens durch eine fachkundige und geschulte Person.
Evtl. kontrolliert ein externer Prüfer, ob der Prozess korrekt umgesetzt wird, ohne jede einzelne Schraube zu untersuchen.
Der Hersteller stellt technische Kriterien und Dokumentationen zur Verfügung, führt aber nicht die tägliche Inspektion durch.
Kann die Schraube nach dem Hebevorgang an Ort und Stelle bleiben?
Nein. Sobald die VGS PLATE zum Heben verwendet wurde, darf sie NICHT mehr für dauerhafte Holz-Metall-Verbindungen verwendet werden und darf daher nicht im Bauwerk verbleiben.
Ist VGS PLATE zum Heben von CLT-Platten geeignet?
Ja. Sie wurde für die Handhabung von Elementen aus Massivholz, CLT und LVL mit überprüfbaren Wiederverwendungskriterien entwickelt.
In welchen Materialien kann VGS PLATE installiert werden?
Die Schraube eignet sich für Elemente aus Massivholz, CLT, LVL und harte Hölzer mit Vorbohrung gemäß den Vorgaben der Zertifizierung ETA‑11/0030
Kann VGS PLATE mit Schlagschraubern montiert werden?
Nein. Der Einsatz von Schlagschraubern ist nicht zulässig. Es ist unbedingt erforderlich, Schrauber mit Drehmomentkontrolle oder einen TORQUE LIMITER zu verwenden, um zu hohe Drehmomente zu vermeiden, die eine Wiederverwendbarkeit beeinträchtigen würden.
Welches Drehmoment wird für VGS PLATE empfohlen?
Für Schrauben mit Ø 11 mm beträgt das empfohlene maximale Drehmoment 30 Nm. Dieses Drehmoment muss mit einem geeigneten Werkzeug überprüft werden, um die korrekte Installation zu gewährleisten.
