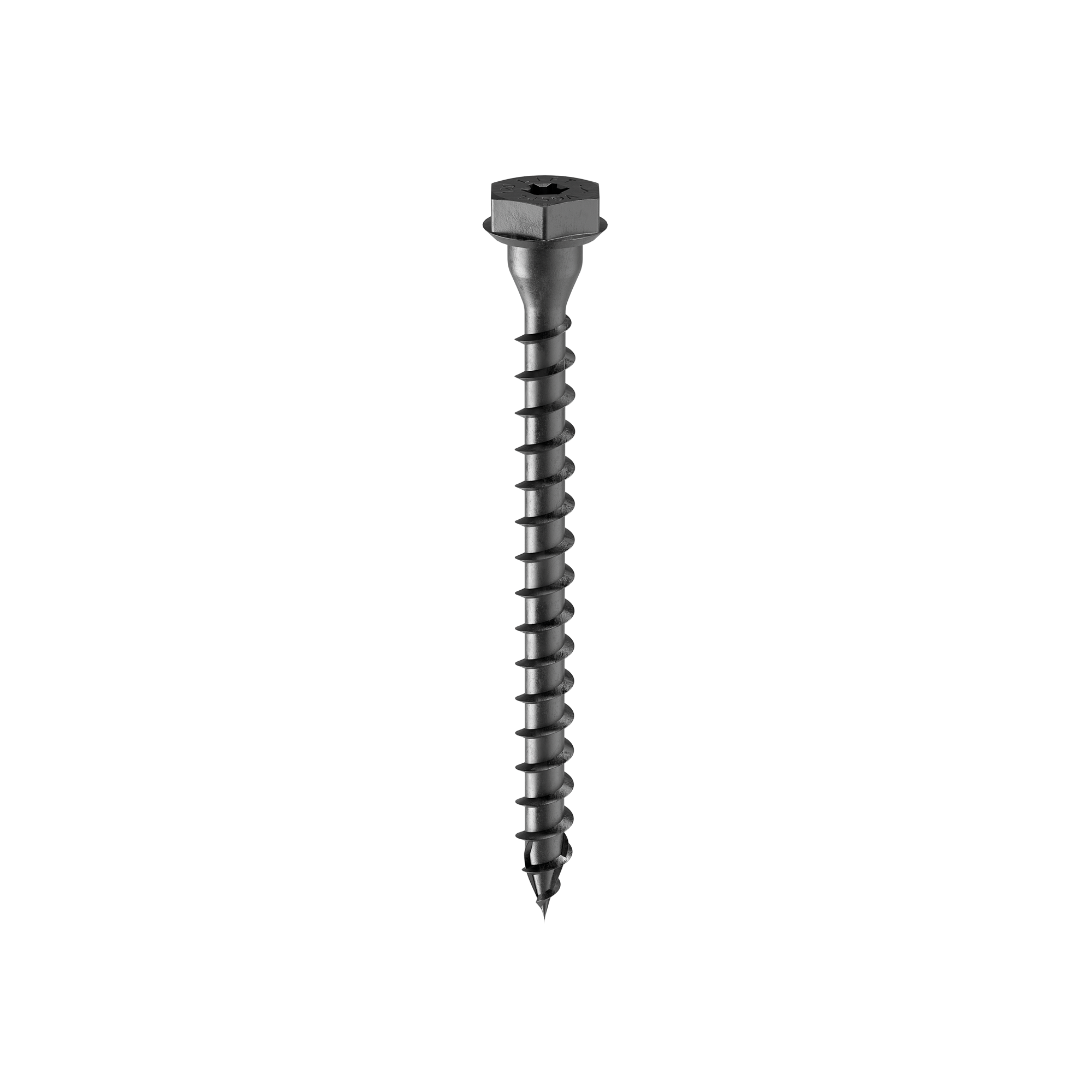

SECHSKANTSCHRAUBE MIT KEGELUNTERKOPF FÜR HEBETECHNIK VGS PLATE

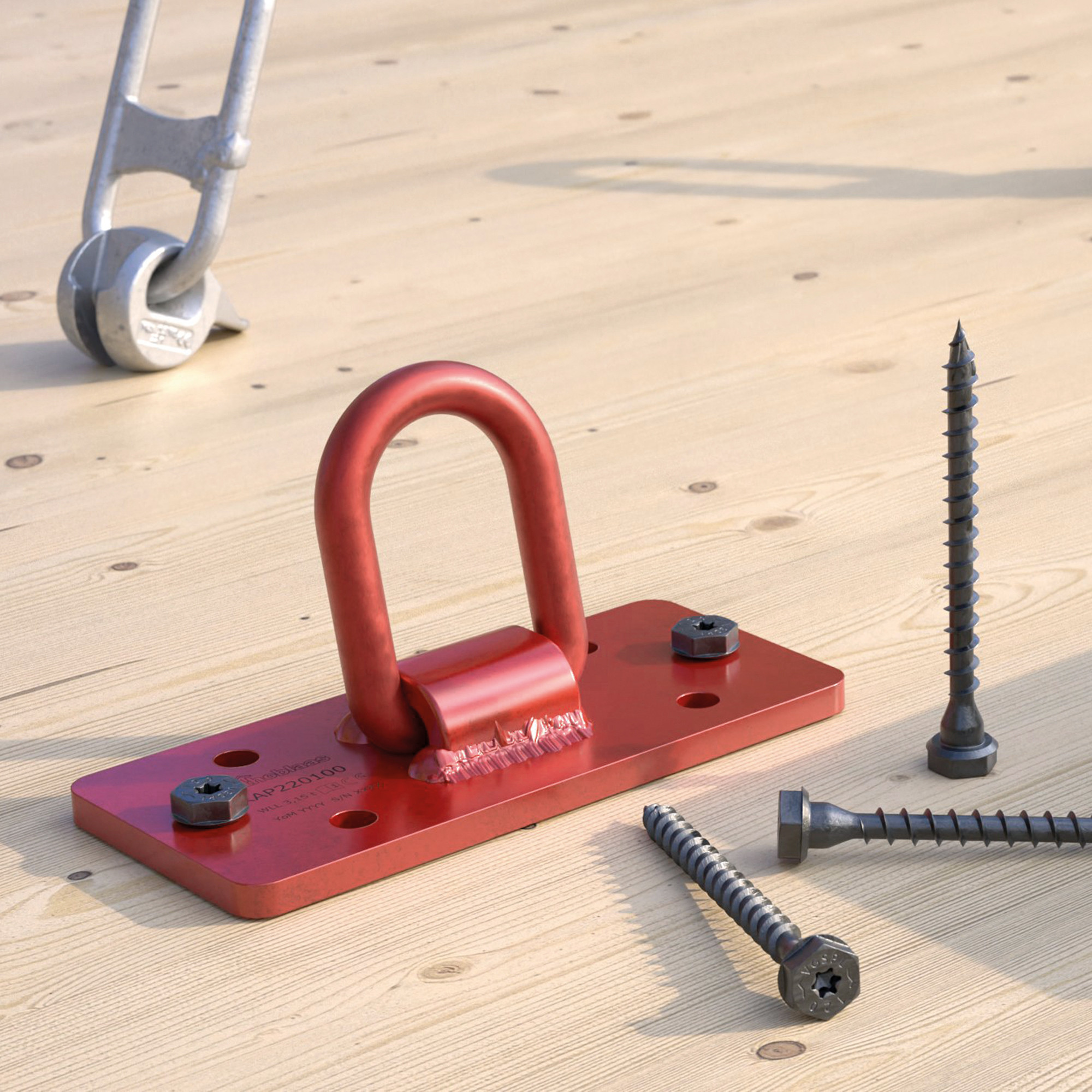

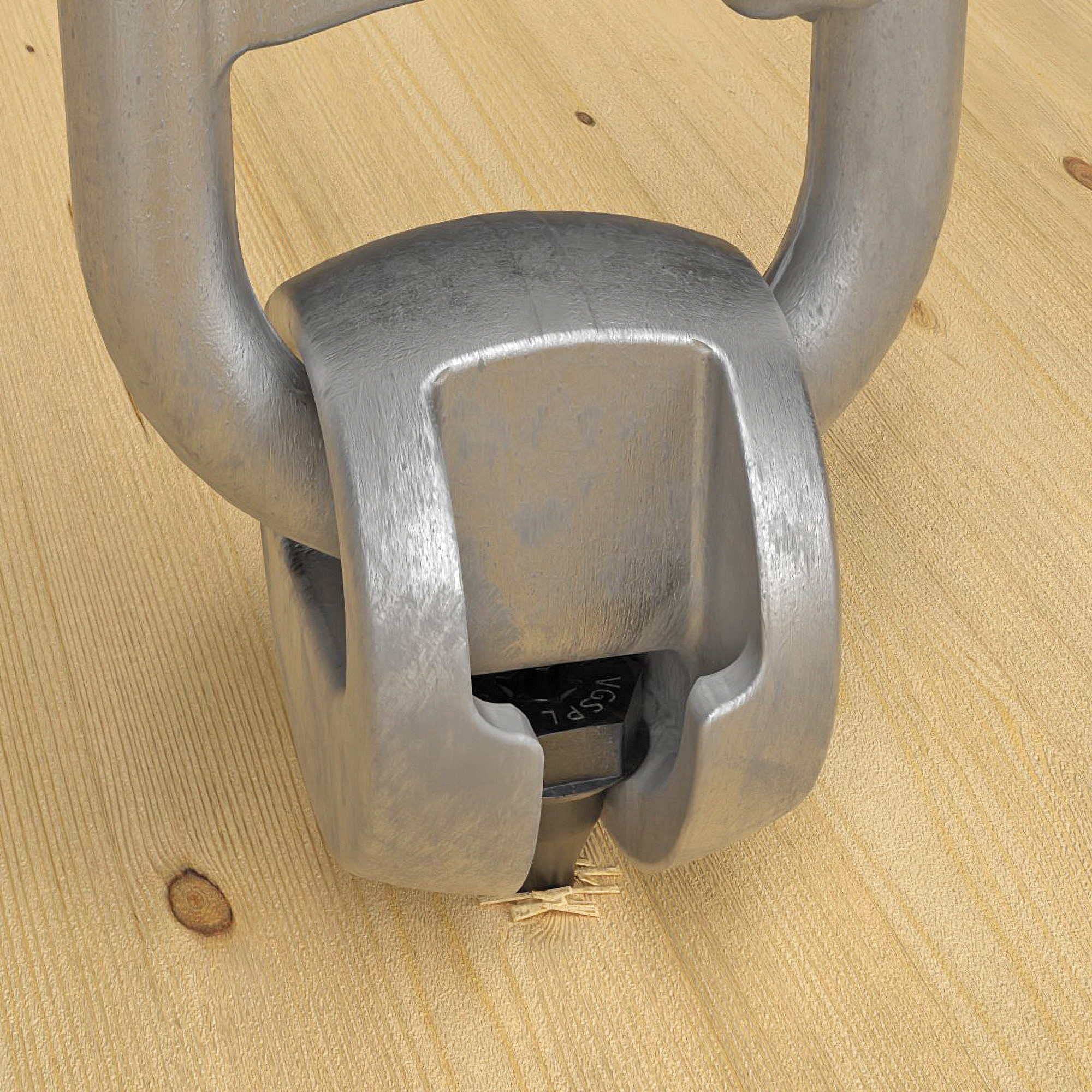

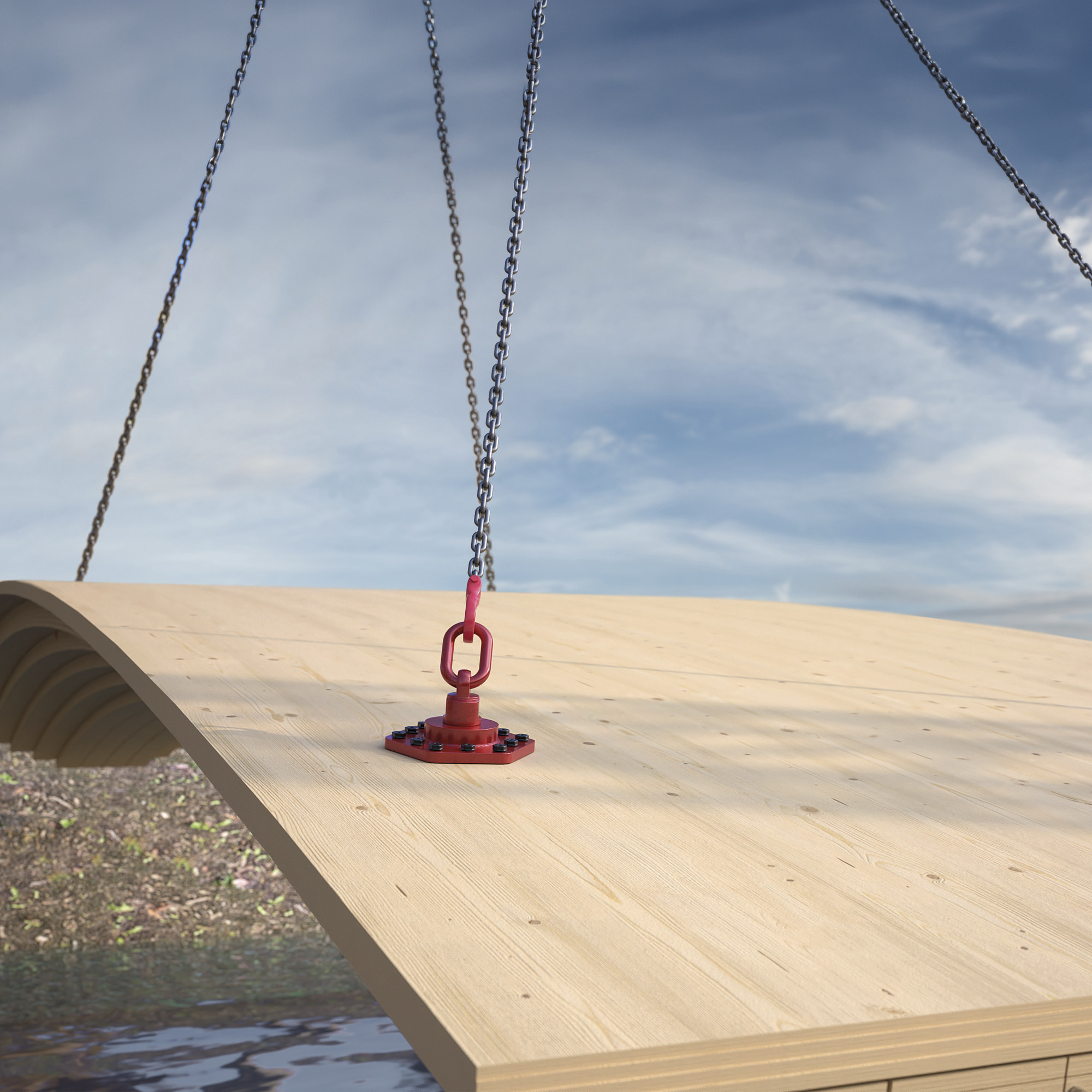

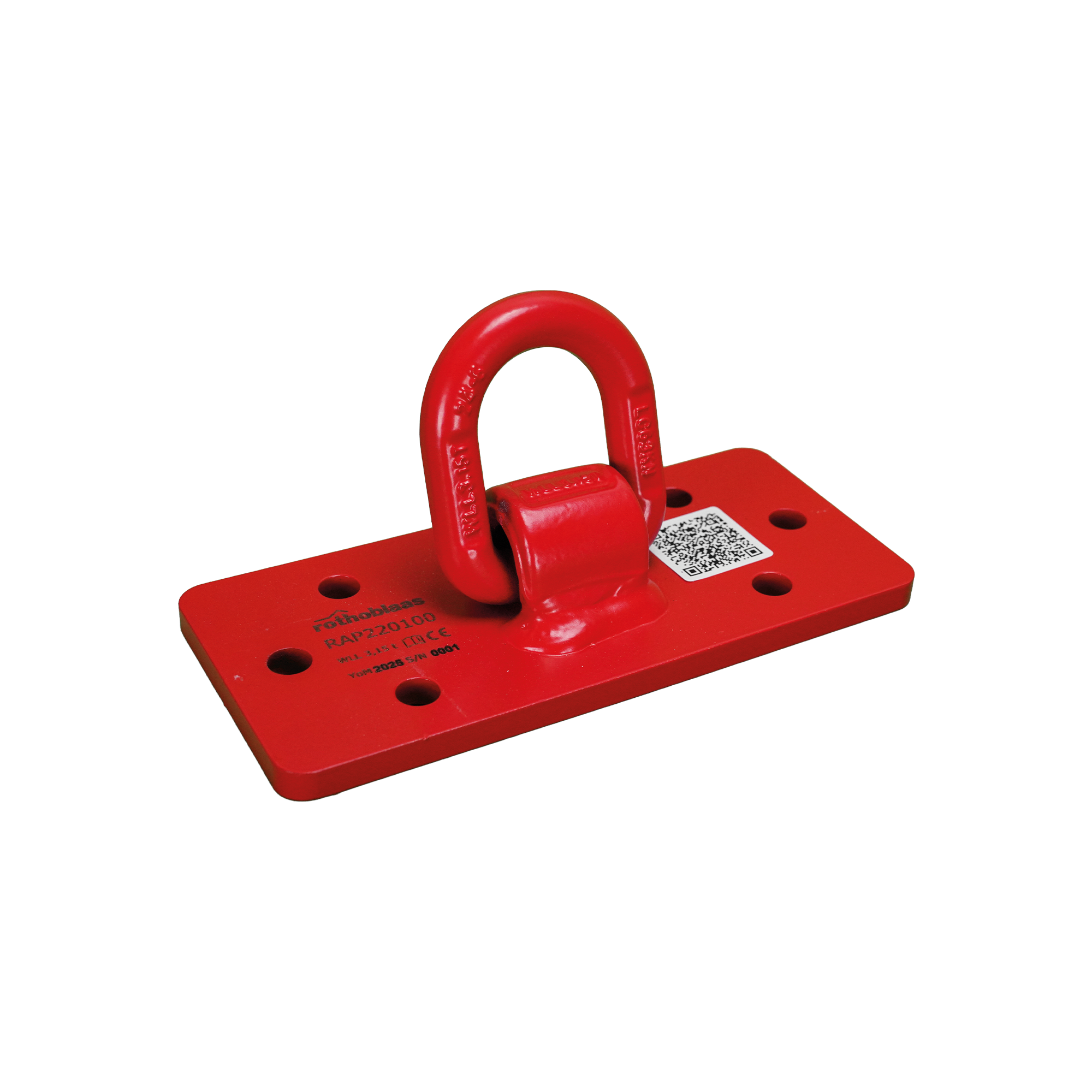

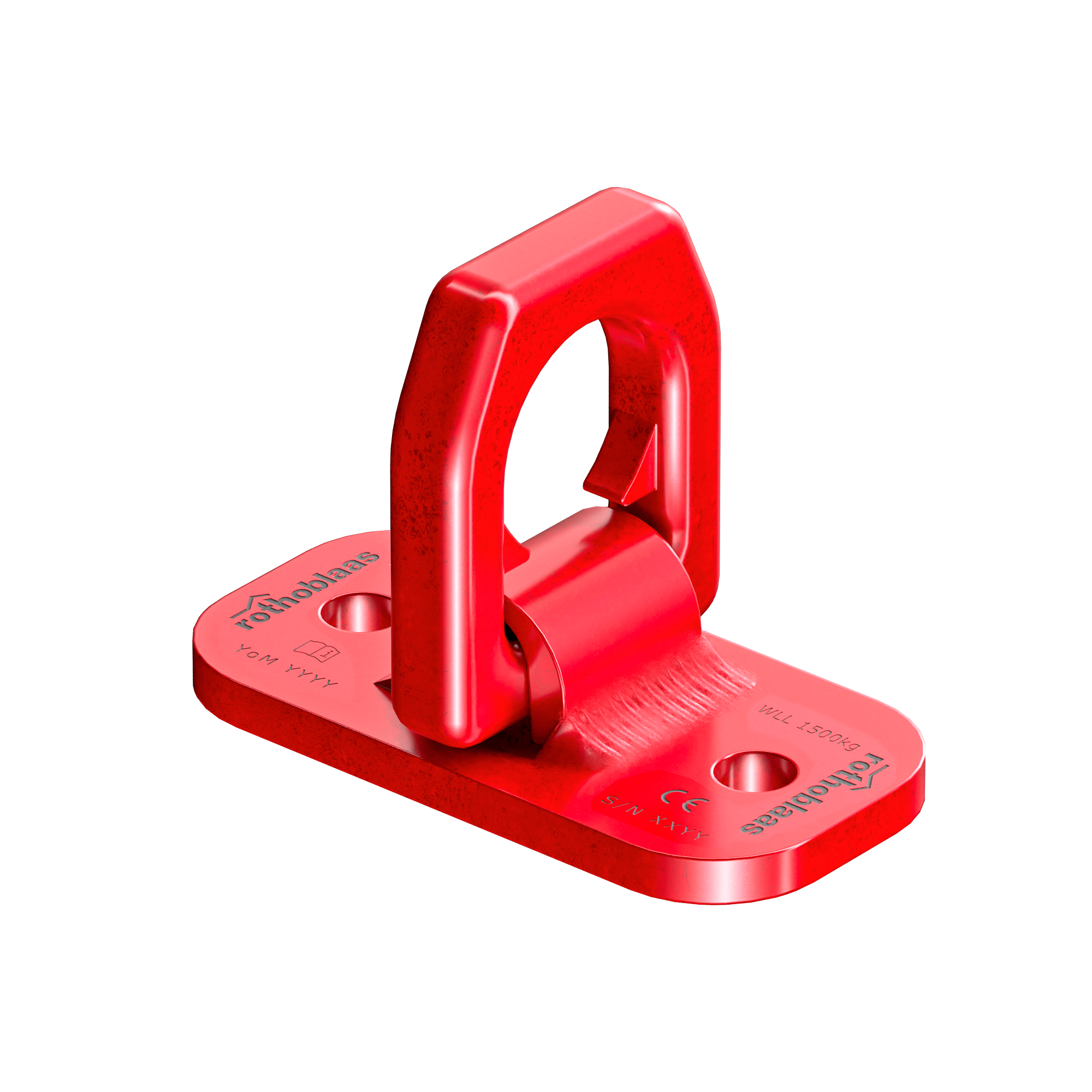

Die speziell entwickelte Kopfform garantiert die volle Kompatibilität mit allen Transport- und Hebesystemen mit Schrauben (WASP, WASPL, RAPTOR, RAPTOR MINI und RAPTOR MAXI).
Im Gegensatz zu den herkömmlichen Einweglösungen ist diese Schraube so ausgelegt, dass sie während des Transports mehrmals verwendet

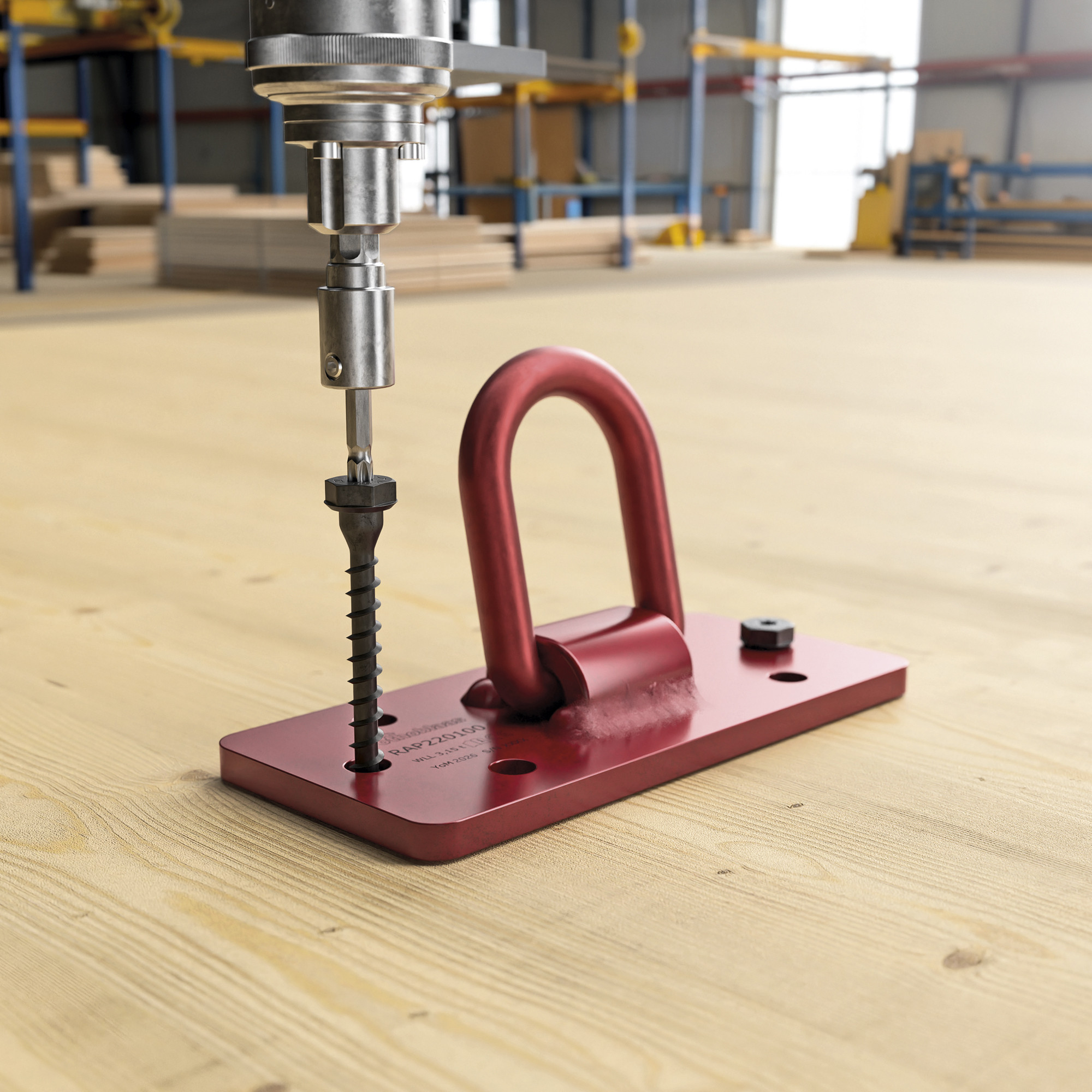

werden kann. Die Kombination aus einem robusten Sechskantkopf und einem TORX-Antrieb erlaubt das Eindrehen und Lösen ohne Beschädigung der Schraube.
Die integrierte Farbcodierung ermöglicht eine sofortige Erkennung der Schraube auf der Baustelle und vermeidet Verwechslungen mit nicht zugelassenen Standard-Holzbauschrauben.

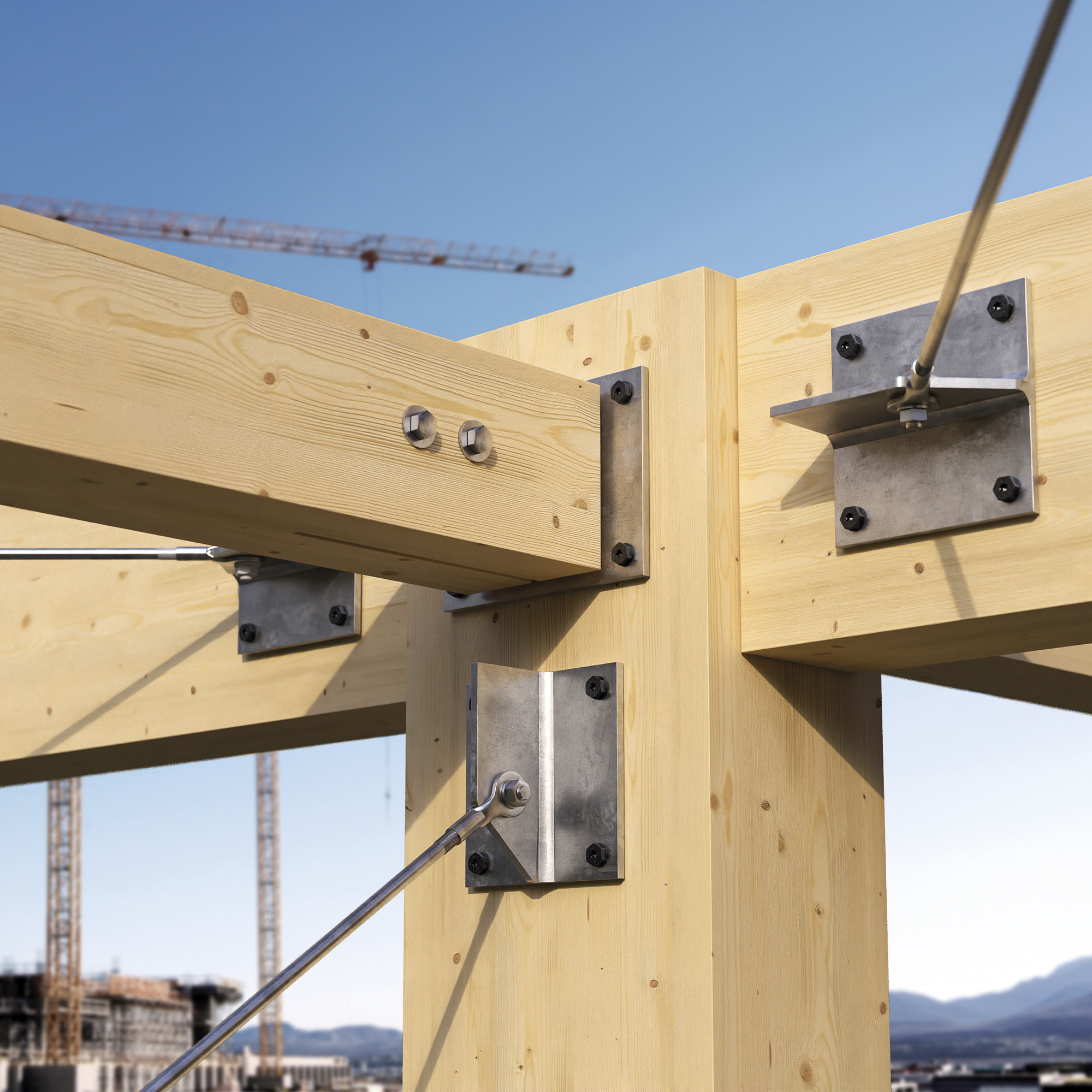

Die Schraube ist auch für dauerhafte konstruktive Metall-Holz-Verbindungen im Bauwesen zugelassen. Der Kopf ist für die Verbindung mit
Platten ausgelegt
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-

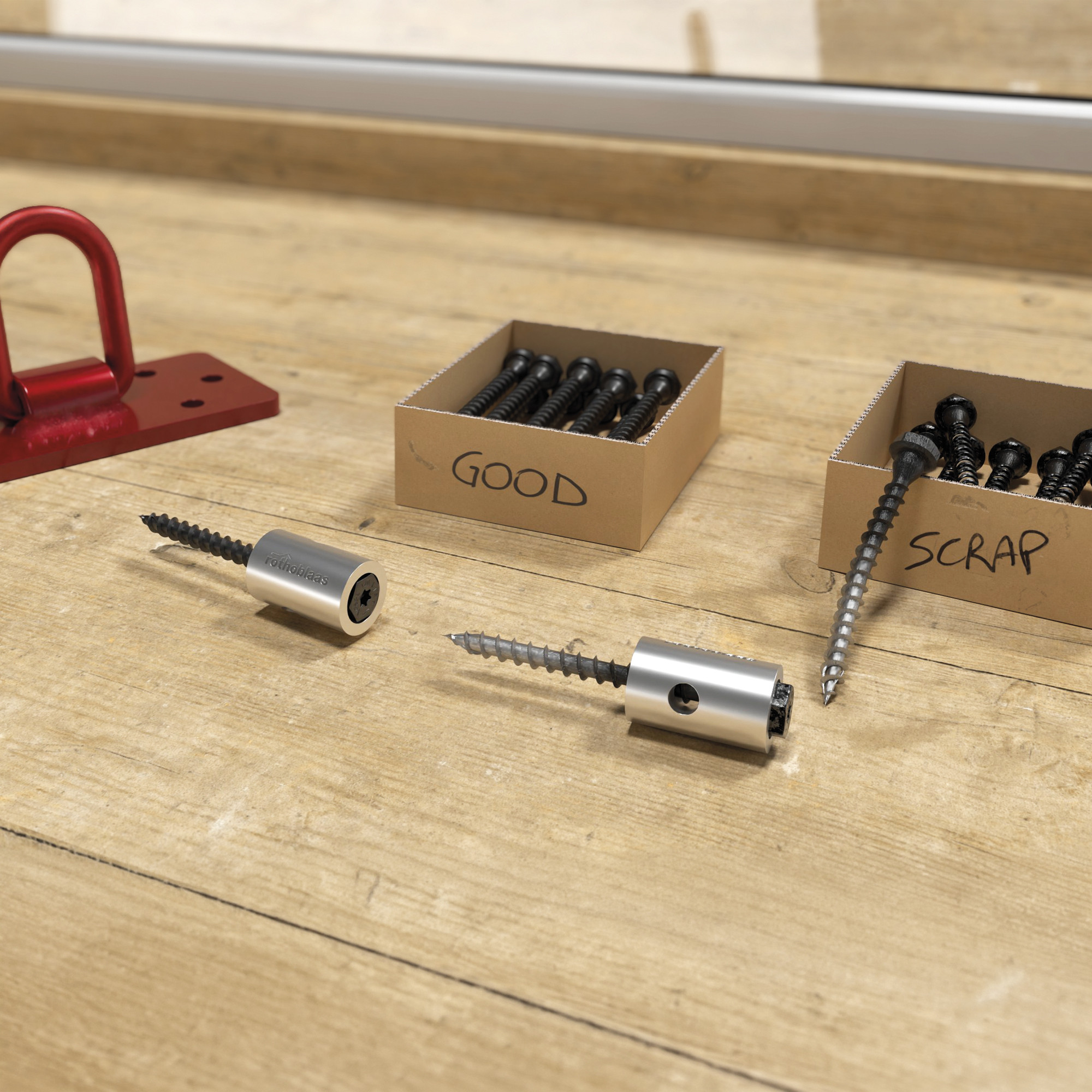

Anweisungen und Kriterien für die Wiederverwendung in Hebesystemen
-
Verlegeanleitung
VGS PLATE
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGSPL1160 | - | 11 | 60 | 50 | 0.44 | 2 3/8'' | 1 15/16'' | TX50 | 25 |
| VGSPL1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
| VGSPL11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSPL11120 | - | 11 | 120 | 110 | 0.44 | 4 3/4'' | 4 3/8'' | TX50 | 25 |
| VGSPL11140 | - | 11 | 140 | 130 | 0.44 | 5 1/2'' | 5 1/8'' | TX50 | 25 |
| VGSPL11160 | - | 11 | 160 | 150 | 0.44 | 6 1/4'' | 6'' | TX50 | 25 |
| VGSPL11180 | - | 11 | 180 | 170 | 0.44 | 7 1/8'' | 6 3/4'' | TX50 | 25 |
| VGSPL11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSPL11240 | - | 11 | 240 | 230 | 0.44 | 9 1/2'' | 9 1/16'' | TX50 | 25 |
| VGSPL11280 | - | 11 | 280 | 270 | 0.44 | 11'' | 10 5/8'' | TX50 | 25 |
