Die erste Schraube, die für eine Wiederverwendung in Transportsystemen für Elemente auf der Baustelle ausgelegt ist

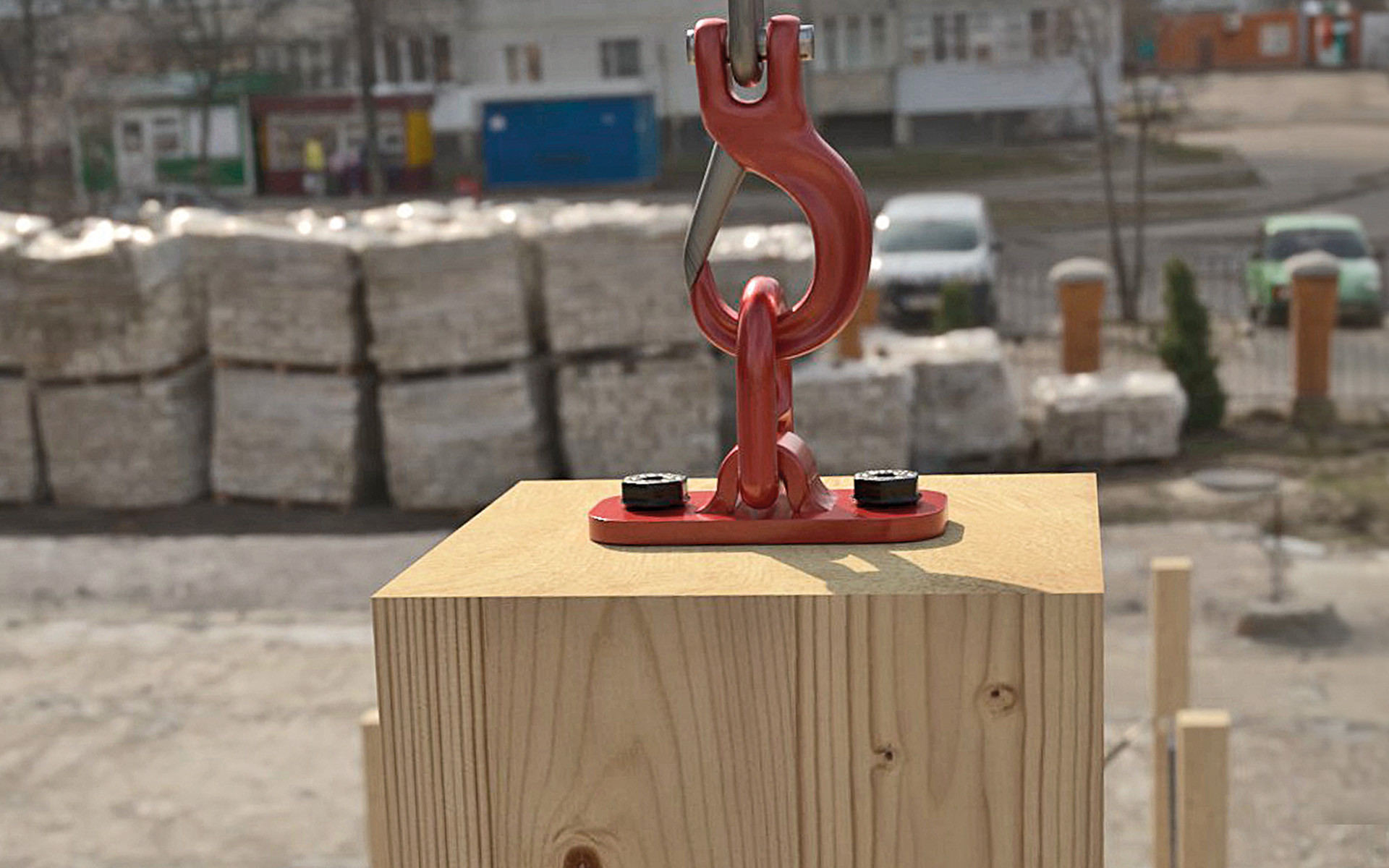

Bei manchen Baustellenvorgängen ist Gewissheit ein Muss: Dazu gehören der Transport und die Hebetechnik von Holzelementen und Brettsperrholzplatten.
Jede Bewegung überträgt Kräfte, die nicht immer vorhersehbar sind, und jeder Fehler kann sich negativ auf Zeiten, Sicherheit und Qualität der Arbeit auswirken. Auf eine speziell für den Transport entworfene Schraube zählen zu können, die außerdem wiederverwendbar und überprüfbar ist, eröffnet sowohl für Monteure als auch für Logistik- und Vorfertigungsmanager neue Möglichkeiten.

Bei der Verwendung von Schrauben, die nicht für diesen Zweck ausgelegt sind, führen Drehungen, Beschleunigungen und Abbremsungen zu Belastungen, die schwer vorhersehbar und noch schwieriger zu kontrollieren sind.
Bis heute bestand das Standardverfahren aus der Verwendung von Einwegschrauben, die nach nur einem Hebevorgang entsorgt werden müssen, um Risiken im Zusammenhang mit nicht sichtbaren Beschädigungen zu vermeiden.

In der Praxis wird dieses Verfahren bisweilen umgangen, aber die Schrauben verlieren schnell an Festigkeit und Neigung, was bei erneuter Verwendung oder Überlastung ein großes Risiko darstellt.

VGS PLATE wurde entwickelt, um diese Grenze zu überschreiten: Es handelt sich nicht um eine für den Transport geeignete Bauschraube, sondern um eine für den Transport konzipierte Schraube, die darüber hinaus als dauerhafte konstruktive Metall-Holz-Verbindung eingesetzt werden kann.

Die erste Schraube, die speziell für den Transport von Holzelementen entwickelt wurde.Sie ist nachweislich wiederverwendbar und auch für konstruktive Verbindungen einsetzbar. Dabei garantiert sie mehrere Eindreh- und Ausdrehzyklen und lässt sich in alle wichtigen Hebesysteme mit Schrauben integrieren.

Warum braucht man eine speziell für den Transport entwickelte Schraube?

Eine herkömmliche Schraube ist nicht für die Wiederverwendung in der Hebetechnik bestimmt – selbst, wenn sie robust ist. Beim Transport ist sie dynamischen und multidirektionalen Belastungen ausgesetzt, welche die mechanischen Leistungen beeinträchtigen können:

• Gradheit des Schafts

• Einwandfreier Zustand des Gewindes

• Festigkeit des Kopfes

• Fähigkeit, den Anzug unter dynamischer Belastung zu halten

Diese Verformungen sind nicht immer sichtbar und machen eine zweite Verwendung riskant Aus diesem Grund gelten Schrauben in der Branche als „Einwegprodukte“, wenn sie in der Hebetechnik verwendet werden.

VGS PLATE verändert das Konzept: Sie wurde für den mehrmaligen Einsatz entwickelt und geprüft und bewahrt dabei messbare Leistungen und ein konstantes Sicherheitsniveau. Auf diese Weise erhalten Anwender eine Schraube für den Transport von Holz und keine Adaption einer Bauschraube.

Die Unterschiede: Geometrie, Kontrolle, Wiederverwendung

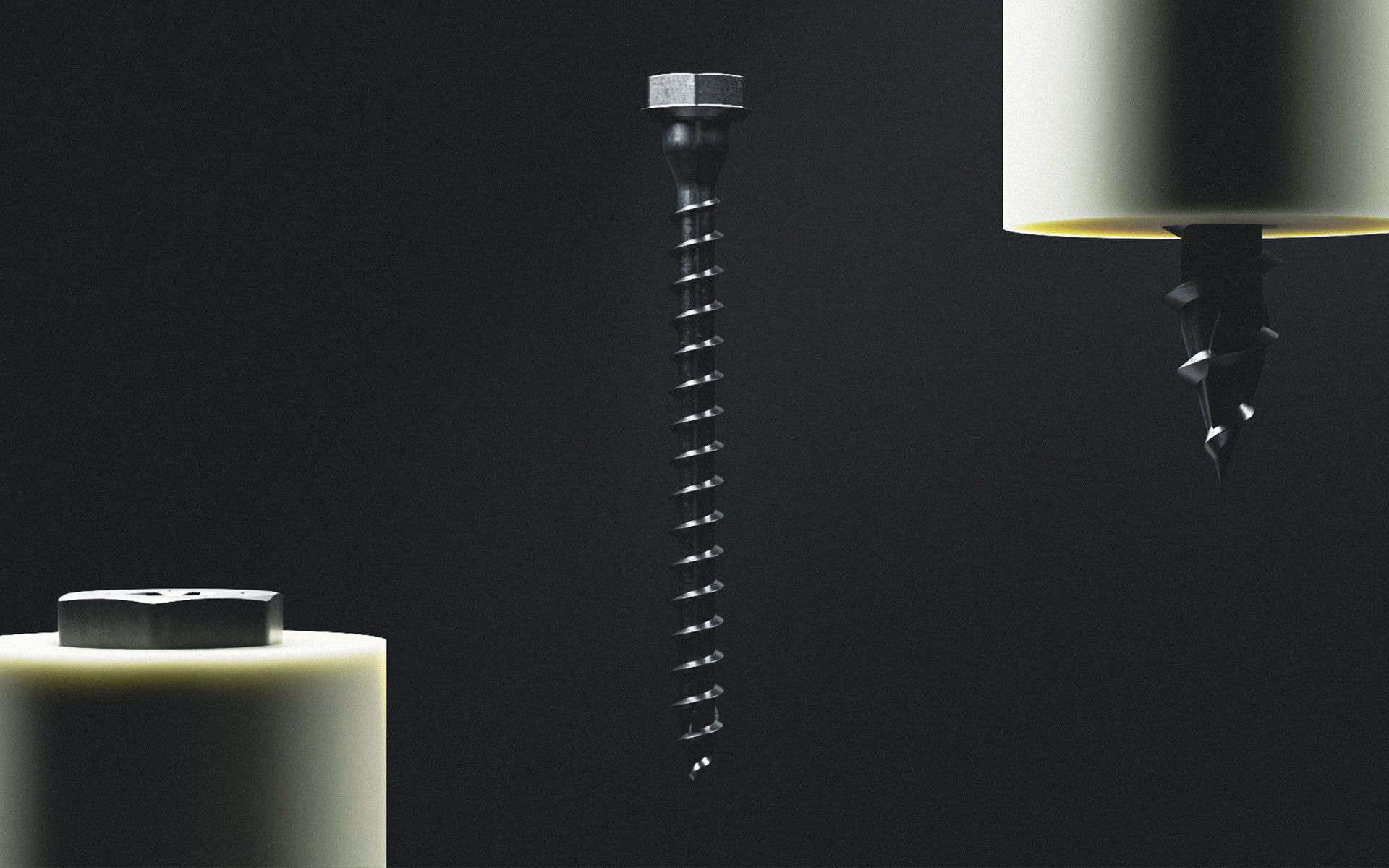

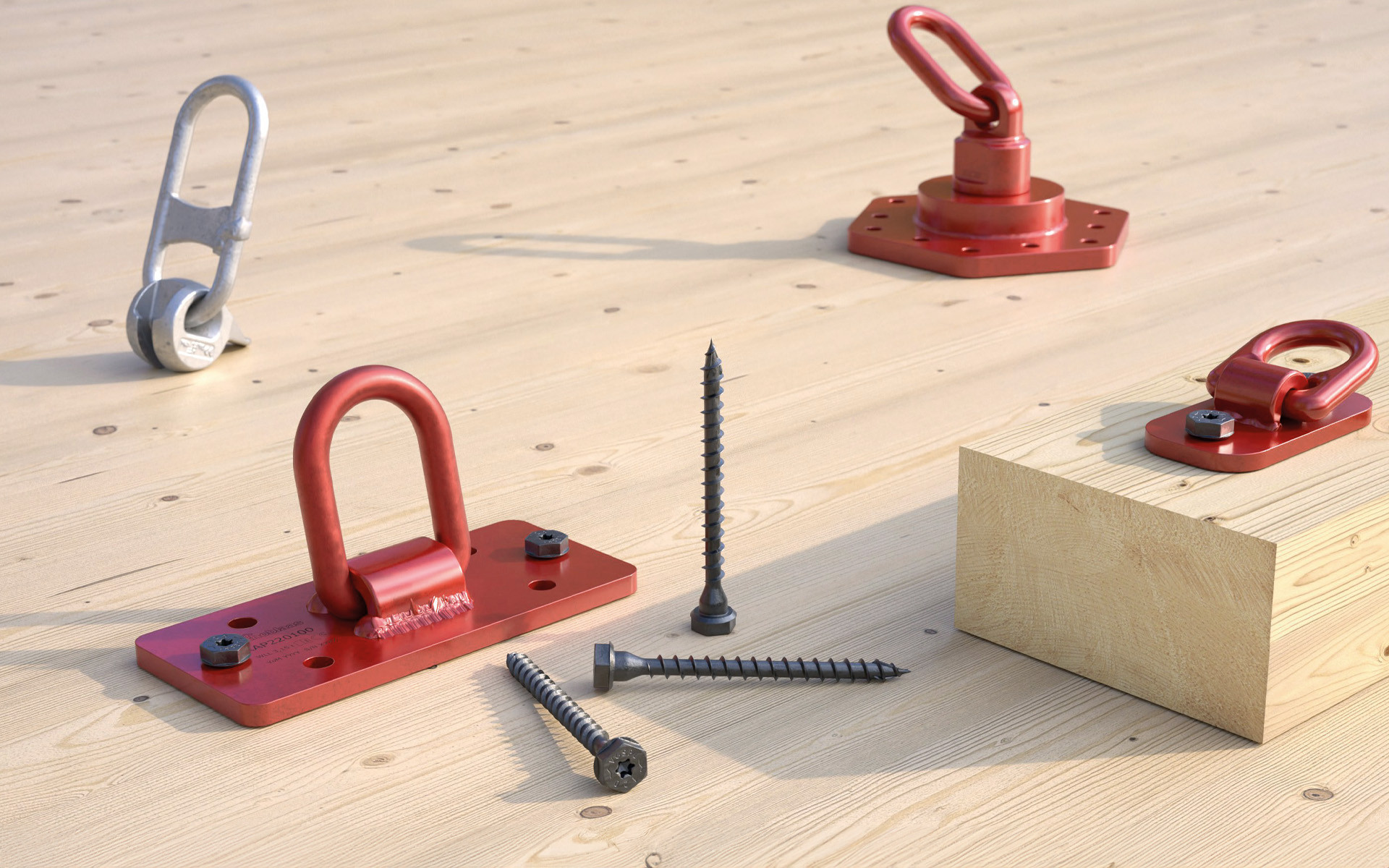

Die Sechskant-Kegelstumpfform des Kopfes wurde entwickelt, um eine stabile und kontrollierte Verbindung mit den wichtigsten Rothoblaas-Systemen für den Transport von Holzelementen zu gewährleisten:

• WASP

• RAPTOR

• RAPTOR MINI

• RAPTOR MAXI

Dank dieser Kompatibilität kann eine einzige Schraube an allen Hebesystemen verwendet werden. Dies vereinfacht die Arbeit auf der Baustelle und verringert Fehlermargen.

Ein Kopf, zwei Möglichkeiten: TORX + Sechskant

Der Kopf integriert zwei Anzugsmöglichkeiten:

• TORX zum präzisen und kontrollierten Verschrauben;

• Sechskant für die Verwendung mit Hülsen; selbst unter komplizierten Bedingungen und ohne das Risiko einer Beschädigung.

Diese Kombination verlangsamt den Verschleiß und ermöglicht wiederholte Ein- und Ausdrehzyklen ohne Einbußen beim Anzug.

Nachprüfbare Wiederverwendbarkeit: Sicherheit und Prozess

Farbcodierung

Die Schraube ist dank der schwarzen Rothoblaas-Farbe sofort zu erkennen. Dies erfüllt drei arbeitstechnische Funktionen:

1. Ihre Unterscheidung von Standardschrauben, die nicht für die Hebetechnik geeignet sind;

2. Leichtere Sichtprüfung des Verschleißzustandes der Schraube;

3. Ästhetische Neutralität, wenn sie bei dauerhaften Anwendungen in der Konstruktion verbleibt.

Kontrolle mit JIG REUSE

Um die Wiederverwendbarkeit zu gewährleisten, muss die Schraube nach jedem Zyklus überprüft werden. Die Lehre JIG REUSE ermöglicht die Kontrolle der Geradheit– ein entscheidender Parameter zur Bestätigung, dass die Schraube während des Transports nicht verformt wurde.

Wenn der Schaft vollkommen gerade ist, kann die Schraube zu sicheren Bedingungen erneut verwendet werden. Bei Verformung muss sie ersetzt werden.

Spezifische Tests

Die Wiederverwendbarkeit wird durch eine gemeinsam mit Dritten entwickelte Testkampagne unterstützt. Deren Ziel ist der Nachweis der Funktionsfähigkeit der Schraube, wobei außergewöhnliche Belastungen und potentielle Risikobedingungen im Zusammenhang mit der Wiederverwendung simuliert werden. Da es keine Richtlinie zur Zertifizierung einer Wiederverwendung der Schraube bei einem Einsatz im Transport und in der Hebetechnik gibt, basiert die Garantie auf Labortests und Leistungsüberprüfungen.

Eine Schraube nicht nur für den Transport: VGS PLATE und ihr Einsatz am Bau

VGS PLATE erweitert ihren Anwendungsbereich über Hebetechnik hinaus. In der Tat ist sie für dauerhafte Metall-Holz-Bauverbindungen zertifiziert, wobei die Kopfgeometrie eine effektive Verbindung mit Metallplatten gewährleistet.

Auf diese Weise kann der Anwender die Schraube bei Bedarf an Ort und Stelle lassen, ohne dass die Ästhetik oder Stabilität beeinträchtigt wird – und zwar mit ETA-zertifizierten Werten.

In der Version aus schwarz verzinktem Kohlenstoffstahl kann VGS PLATE bei atmosphärischer Korrosivität C1–C2, Holz-Korrosivität T1–T2 und Nutzungsklassen SC1–SC2 montiert werden.

Eine einzige Schraube für Transport, Hebetechnik und dauerhafte Verbindungen

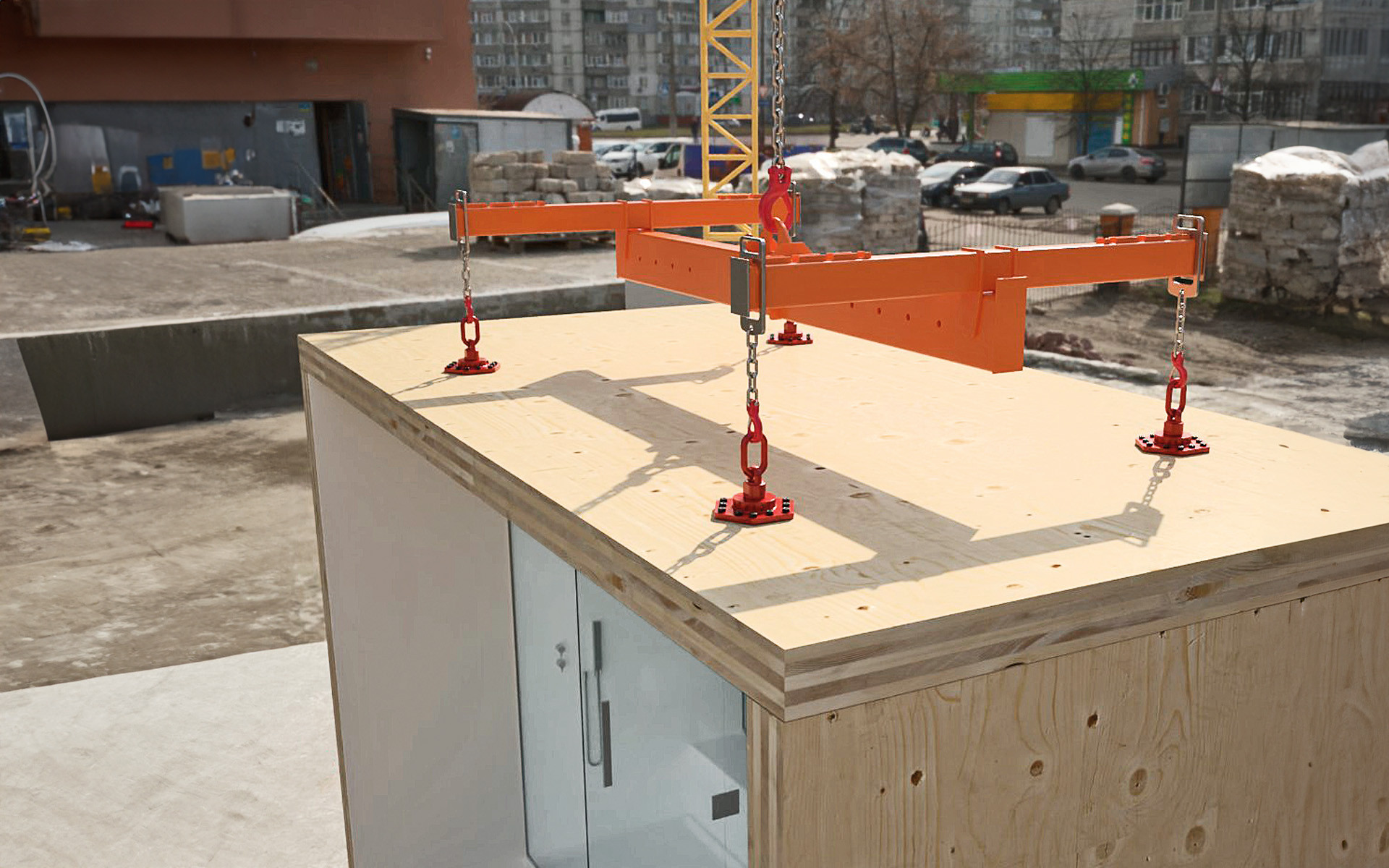

Die Stärke von VGS PLATE liegt in der Fähigkeit, alle Arbeitsphasen abzudecken: Handling, Transport, Positionierung und bei Bedarf dauerhafte Bauverbindungen. Die Arbeiten sind somit weniger komplex, die Lagerverwaltung wird vereinfacht, und der Prozess zwischen Produktion, Logistik und Baustelle gestaltet sich reibungsloser.

In einem Sektor, der auf Vorfertigung und schnelle Montage ausgerichtet ist, bedeutet eine wiederverwendbare und kontrollierbare Schraube größerer Arbeitskontinuität und weniger Verschwendung.

Die offizielle Vorpremiere von VGS PLATE ist für die Dach+Holz 2026 geplant. In der Zwischenzeit können Sie hier alles nachlesen: https://www.rothoblaas.de/produkte/verbindungstechnik/schrauben/vgs-plate
