RAPTOR MINI: KOMPAKTE PLATTE ZUM HEBEN VON BRETTSCHICHTHOLZ-TRÄGERN, BRETTSPERRHOLZ UND HOLZSTÜTZEN IM HOLZBAU; SCHNELLE MONTAGE MIT 2 SCHRAUBEN. RAPTOR MINI

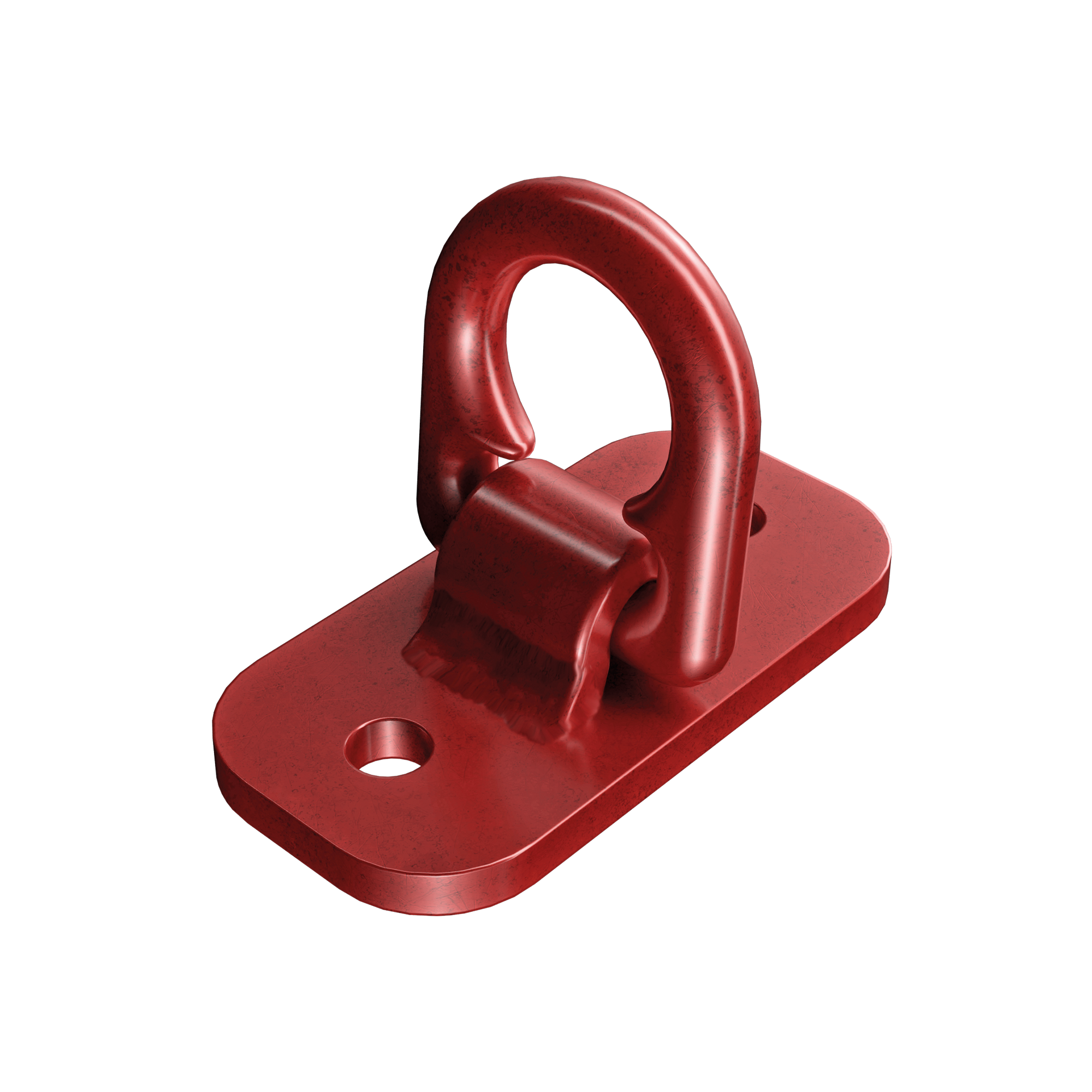

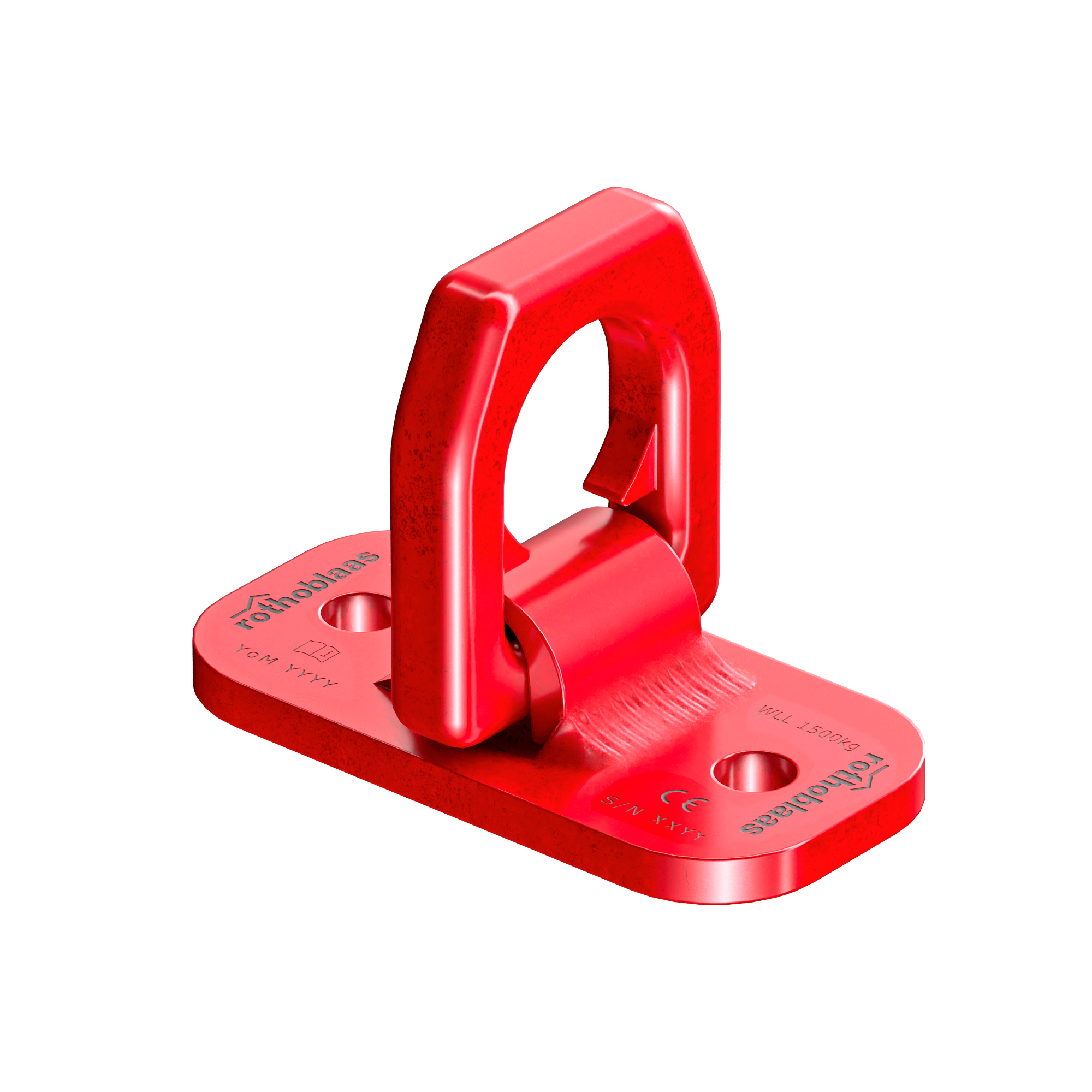

Schnelles und effizientes Heben im Holzbau und in der Vorfertigung: die Platte RAPTOR MINI mit integriertem, klappbarem Haken

RAPTOR MINI ist die kompakte Hebeplatte von Rothoblaas, die zum Heben von Holzbauteilen auf der Baustelle und in der Vorfertigung entwickelt wurde: Balken aus Massivholz oder Brettschichtholz, Brettsperrholz (CLT), vorgefertigte Wandelemente im Holzrahmenbau, Holzstützen und Pfosten, Leichtbauten für vorgefertigte Dächer.

Dank Befestigung mit nur 2 Schrauben ist RAPTOR MINI in Sekundenschnelle montiert – ideal für effiziente Arbeitsabläufe sowohl auf der Baustelle als auch im Werk für die Vorfertigung. Der integrierte, klappbare Transporthaken gewährleistet ein sicheres und flexibles Heben auch auf engem Raum, wo größere Platten nicht verwendet werden könnten.
Die Platte ist nach Maschinenrichtlinie 2006/42/EG für Lasten bis zu 1.500 Tonnen zertifiziert. Die kompakten Abmessungen (60×120 mm, Dicke 8 mm) machen das Produkt zur idealen Lösung für tragende Bauteile von mittlerem Gewicht sowie für Anwendungen im Holzrahmenbau und im Massivholzbau, bei denen Montagegeschwindigkeit und geringer Platzbedarf im Vordergrund stehen.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

RAPTOR MINI: Brettschichtholz-Träger, Brettsperrholz und Holzstützen heben – mit drei kompatiblen Schraubenarten

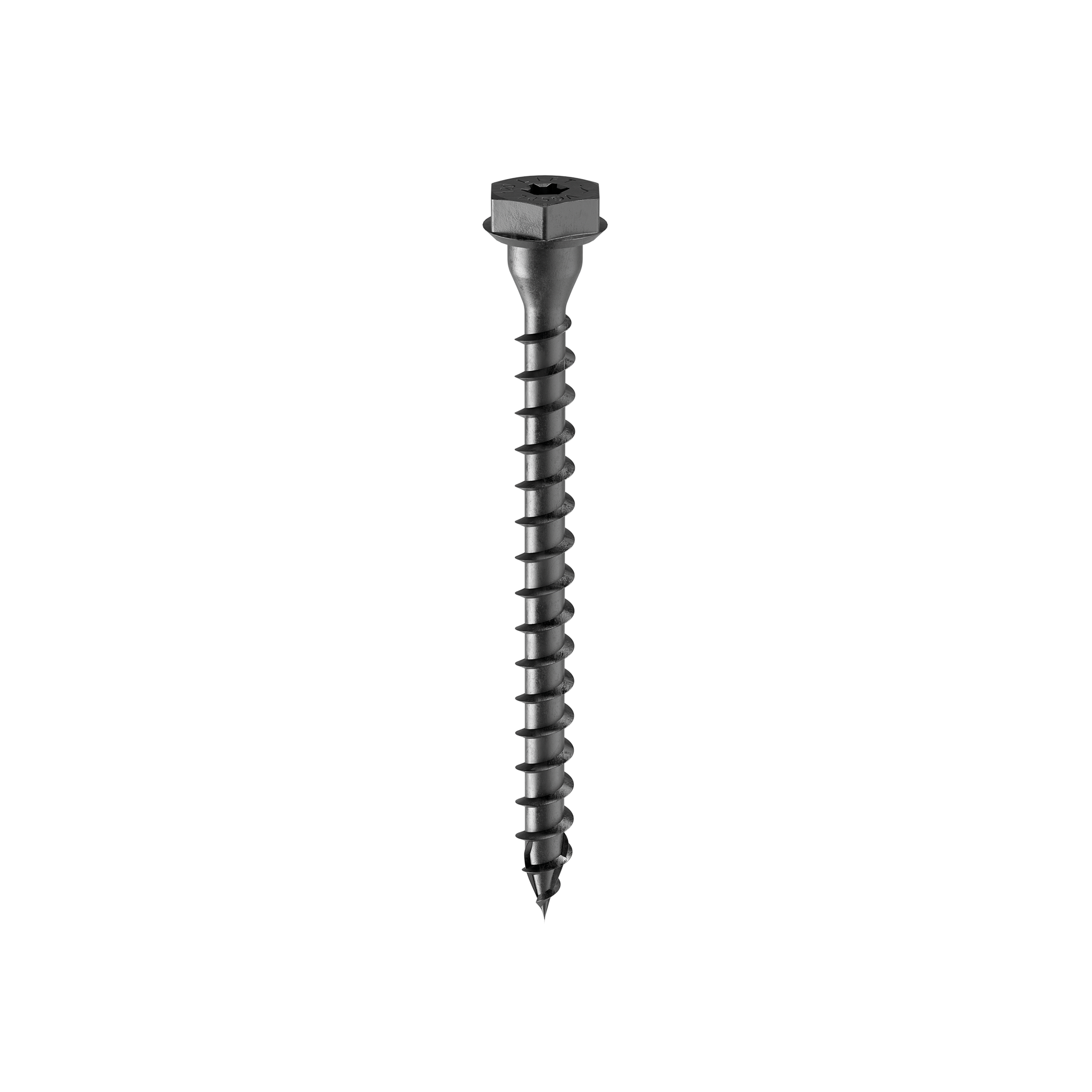

RAPTOR MINI ist mit drei Arten von Verbindern kompatibel: VGS PLATE Ø 11 mm, HBS PLATE/HBS PLATE EVO Ø 10 mm und VGS Ø 11 mm mit Unterlegscheibe HUS10. Da sie mit den wiederverwendbaren VGSPL-Vollgewindeschrauben genutzt werden können, lassen sich die Befestigungen nach dem Heben wieder ausdrehen. Dies reduziert Verschwendung und Kosten im Vergleich zu Einweglösungen.

Zum Heben von Brettschichtholzträgern (Leimbinder) und horizontalen BSP-Platten beträgt die maximale Tragfähigkeit mit VGSPL11240 1.500 kg bei β=0°; die effektive Länge der Schrauben muss lef ≥ 0,7·d einhalten. Für die Anwendung an vertikalen Holzstützen (Mindestquerschnitt 100×160 mm) mit VGSPL11280 werden 535 kg erreicht. Zulässige Hebewinkel: 0°–60°

Wie wird die Platte RAPTOR MINI zum Heben von Wandelementen im Holzrahmenbau und von Holzstützen verwendet?

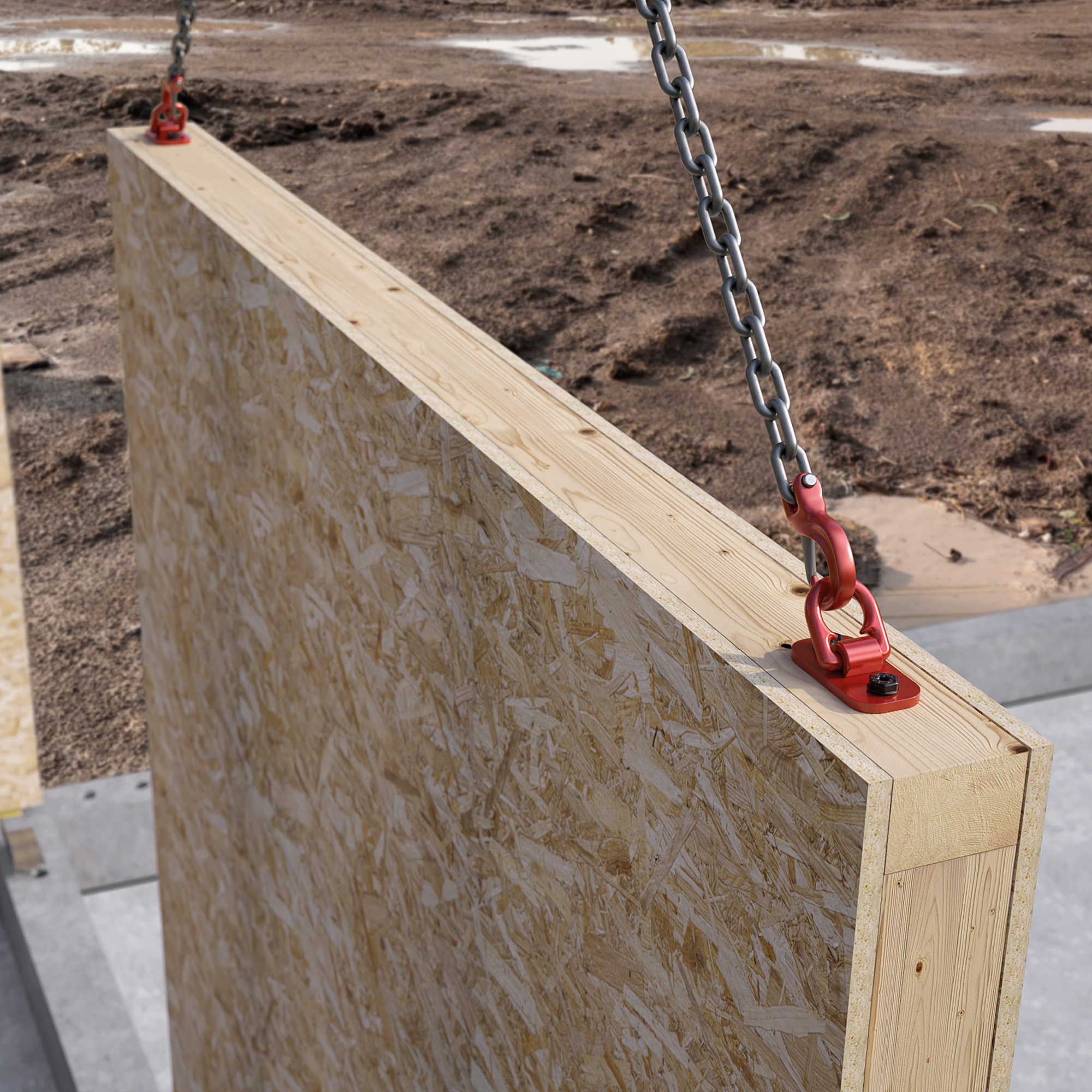

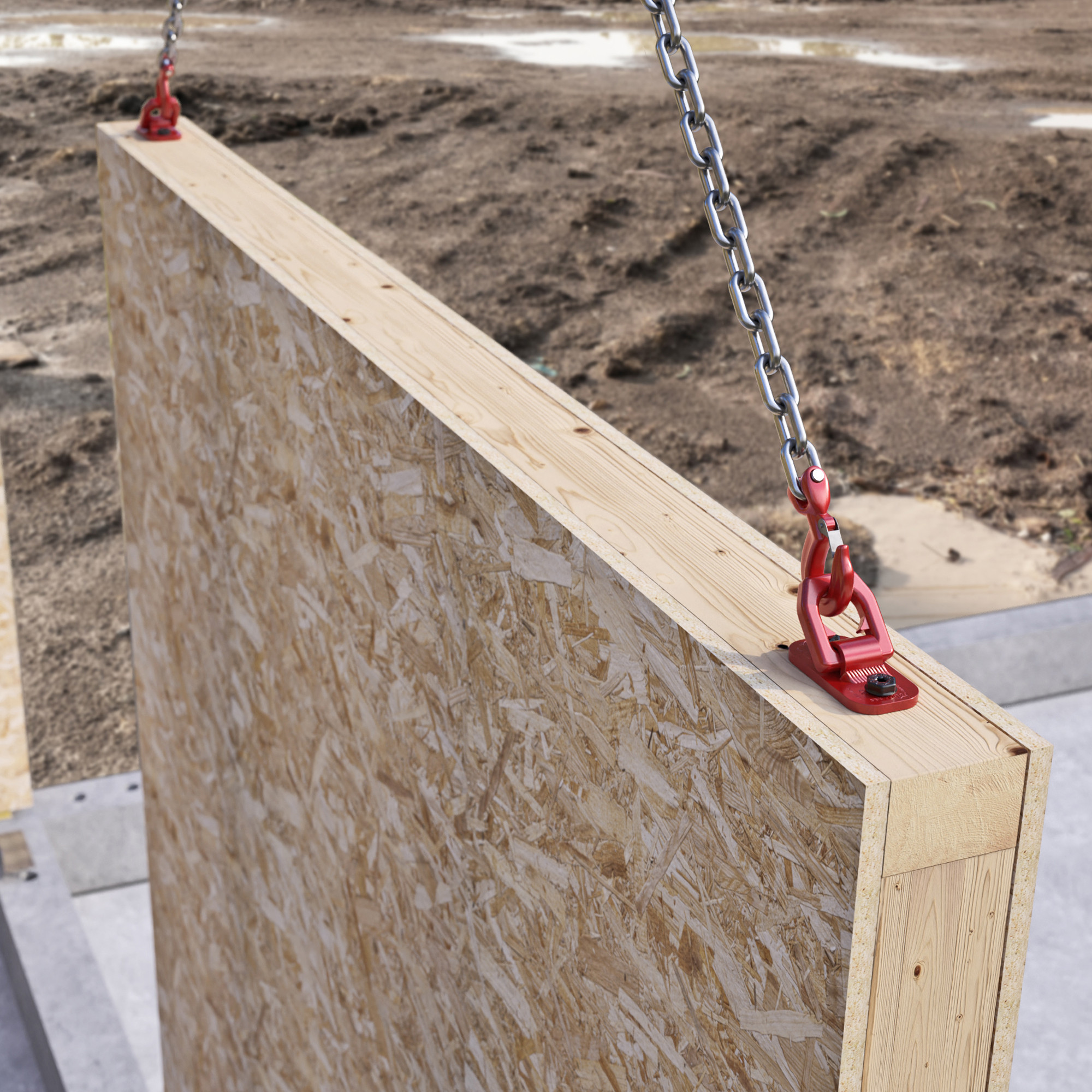

RAPTOR MINI wird mit 2 Schrauben des gleichen Typs und von gleicher Länge montiert; dabei sind die Mindestabstände von den Kanten einzuhalten. Für Wandelemente im Holzrahmenbau (Mindestdicke 100 mm): a3,C ≥ 100 mm. Die Länge der Schrauben muss mindestens das 0,7-fache der Bauteildicke (lef ≥ 0,7·d) betragen.

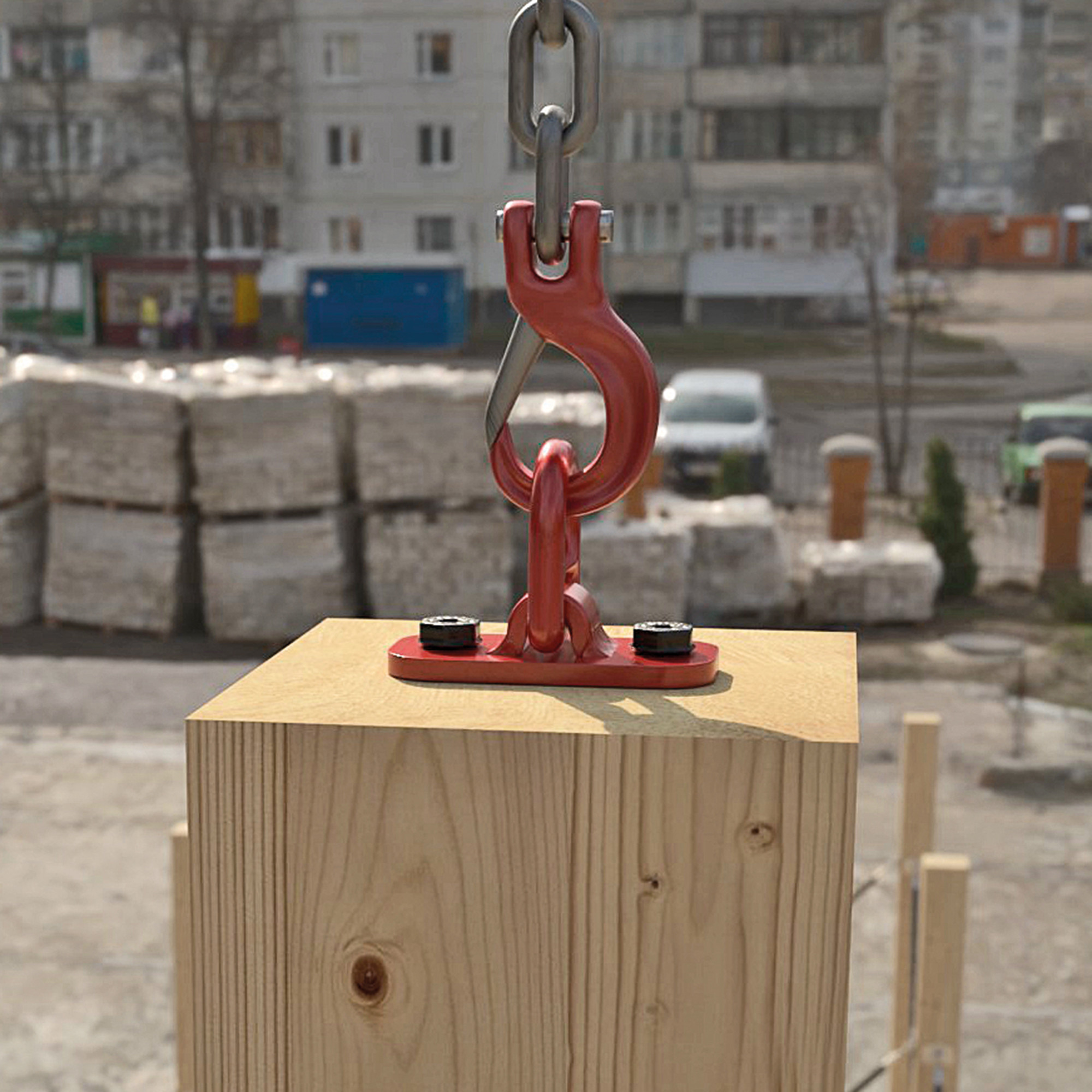

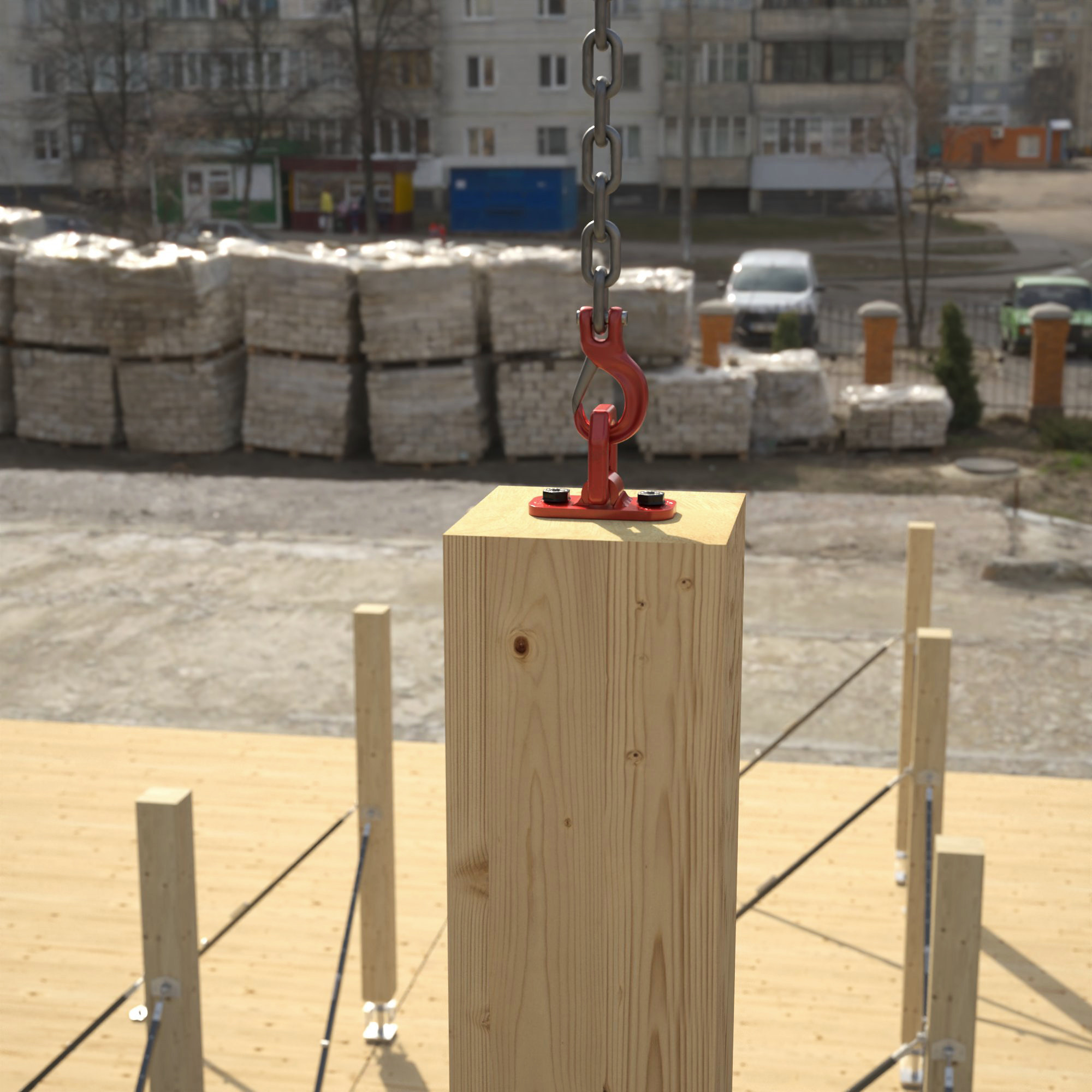

Der integrierte, klappbare Haken wird am Kranhaken angeschlagen und ermöglicht das Heben mit Winkeln bis zu 60°. Dank der kompakten Abmessungen (60×120mm) kann RAPTOR MINI auch auf engem Raum sowie bei der Kranmontage für den Transport vertikaler Holzstützen (Mindestquerschnitt 100×160 mm) verwendet werden. Dabei handelt es sich um eine spezifische Anwendung, die nicht für die RAPTOR-Standardplatte vorgesehen ist.
