RAPTOR: PLATTE ZUM HEBEN VON BRETTSPERRHOLZ UND HOLZKONSTRUKTIONEN AUF DER BAUSTELLE RAPTOR

Brettsperrholz sicher heben: die nach Maschinenrichtline zertifizierte Platte RAPTOR für den Holzbau

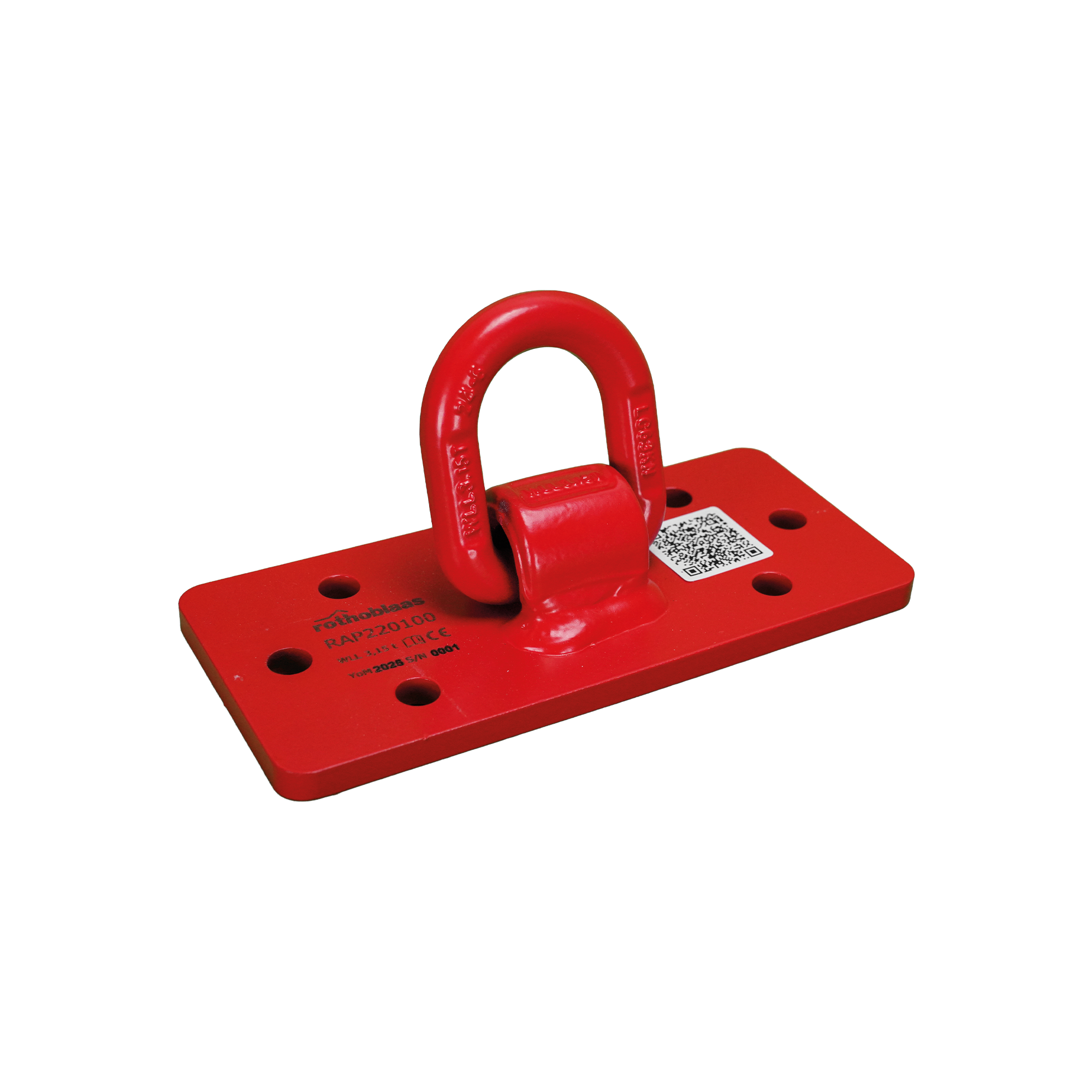

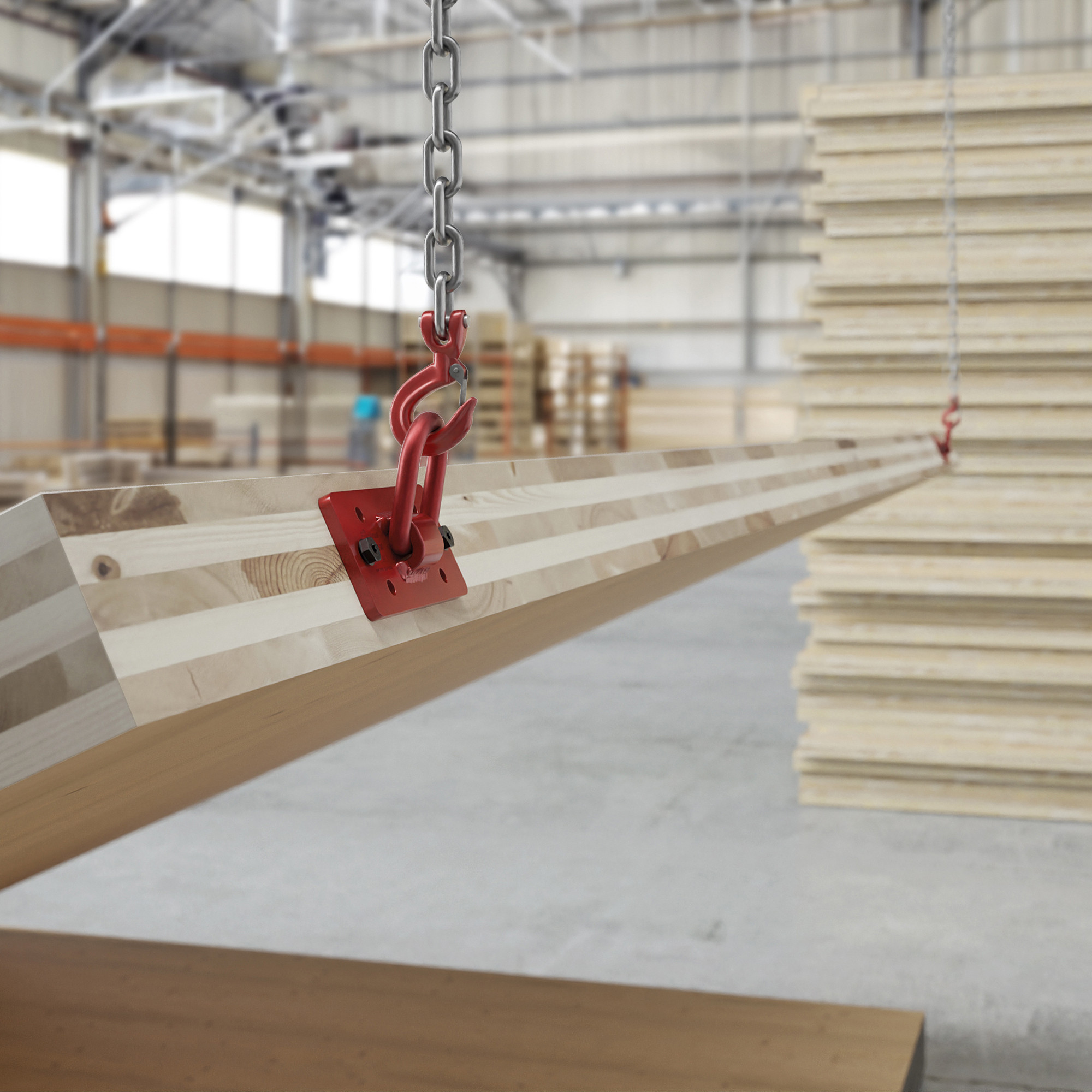

Die Platte RAPTOR ist ein Gerät von Rothoblaas, das speziell für das Heben und Bewegen von Brettsperrholz und Holzkonstruktionen auf der Baustelle entwickelt wurde: Heben und Transport von horizontalen und vertikalen BSP-Platten (CLT), Balken aus Massivholz oder Brettschichtholz, vorgefertigten Wandelementen im Holzrahmenbau sowie von gerippten oder modularen tragenden Bauteilen – unter sicheren Bedingungen.
RAPTOR ist nach Maschinenrichtlinie 2006/42/EG zertifiziert und garantiert eine maximale Tragfähigkeit von 3.150 kg pro Anschlagpunkt. Die genannten Tragfähigkeiten sind nach EN 1995-1-1/NA gemäß ETA-11/0030 berechnet, wobei der Sicherheitsfaktor 4,0 beträgt. Die rote Beschichtung verbessert die Sichtbarkeit und den Schutz auf der Baustelle.

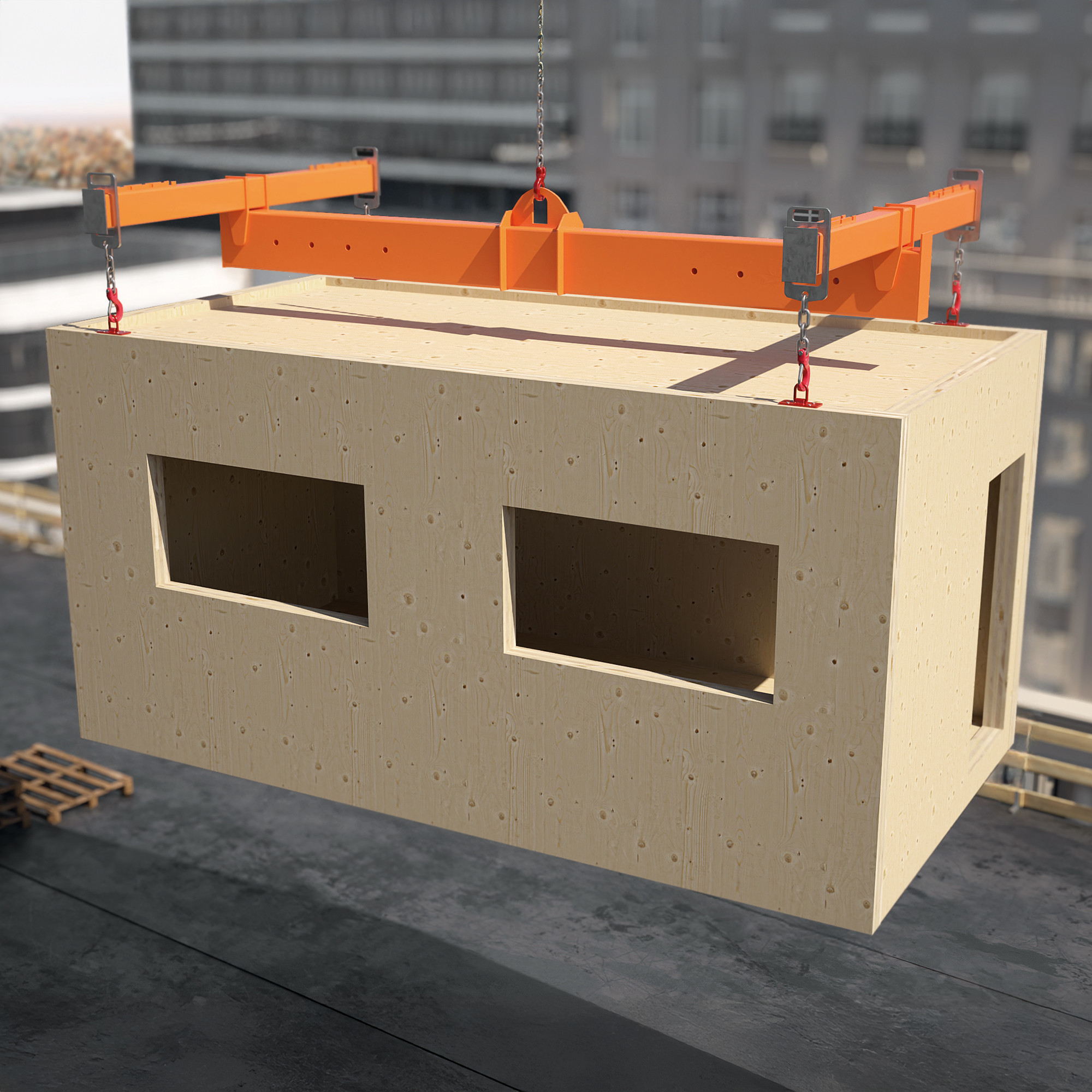

Die Platte lässt sich an unterschiedlichste Lastkonfigurationen anpassen: Sie arbeitet effizient sowohl unter reiner Zugbeanspruchung (β=0°) als auch unter Querlast mit einem beliebigen Neigungswinkel der Kette bis zu 60°. Die 6 Löcher bieten drei Montagemöglichkeiten: 2, 4 oder 6 Schrauben, um sich an das Gewicht und die Art des zu bewegenden Elements anzupassen - von der Brettsperrholzdecke bis zum modularen Bauteil im Massivholzbau.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

RAPTOR: drei Schraubenkonfigurationen, wiederverwendbare Schrauben und Tragfähigkeit bis 3.150 kg – das Lastaufnahmemittel für den Holzbau

RAPTOR wird mit 2, 4 oder 6 Schrauben des gleichen Typs und gleicher Länge installiert, die symmetrisch auf dem Element angeordnet sind. Die Konfiguration mit 6 Schrauben garantiert maximale Festigkeit und Tragfähigkeit (bis 3.150 kg mit VGSPL11240 bei β=0°); die Konfiguration mit 2 oder 4 Schrauben eignet sich für Brettsperrholz und leichtere Holzkonstruktionen. Beim horizontalen Heben muss die effektive Länge der Schrauben das Verhältnis lef ≥ 0,7·d einhalten, um ein Versagen durch Aufspalten zu vermeiden.
Die Kompatibilität mit den (wiederverwendbaren) VGSPL-Holzbauschrauben bedeutet einen konkreten wirtschaftlichen Vorteil: Im Gegensatz zu VGS und HBS PLATE (Einweg-Hebeschrauben) können die VGSPL nach der Handhabung wieder ausgedreht und für spätere Einsätze wiederverwendet werden. Dies minimiert Verschwendung und Projektkosten. RAPTOR kann auch als temporärer Anschlagpunkt verwendet werden.
RAPTOR gehört zum Rothoblaas-Gesamtsortiment für Transport und Hebetechnik im Holzbau: RAPTOR MINI, RAPTOR, RAPTOR MAXI und WASP.

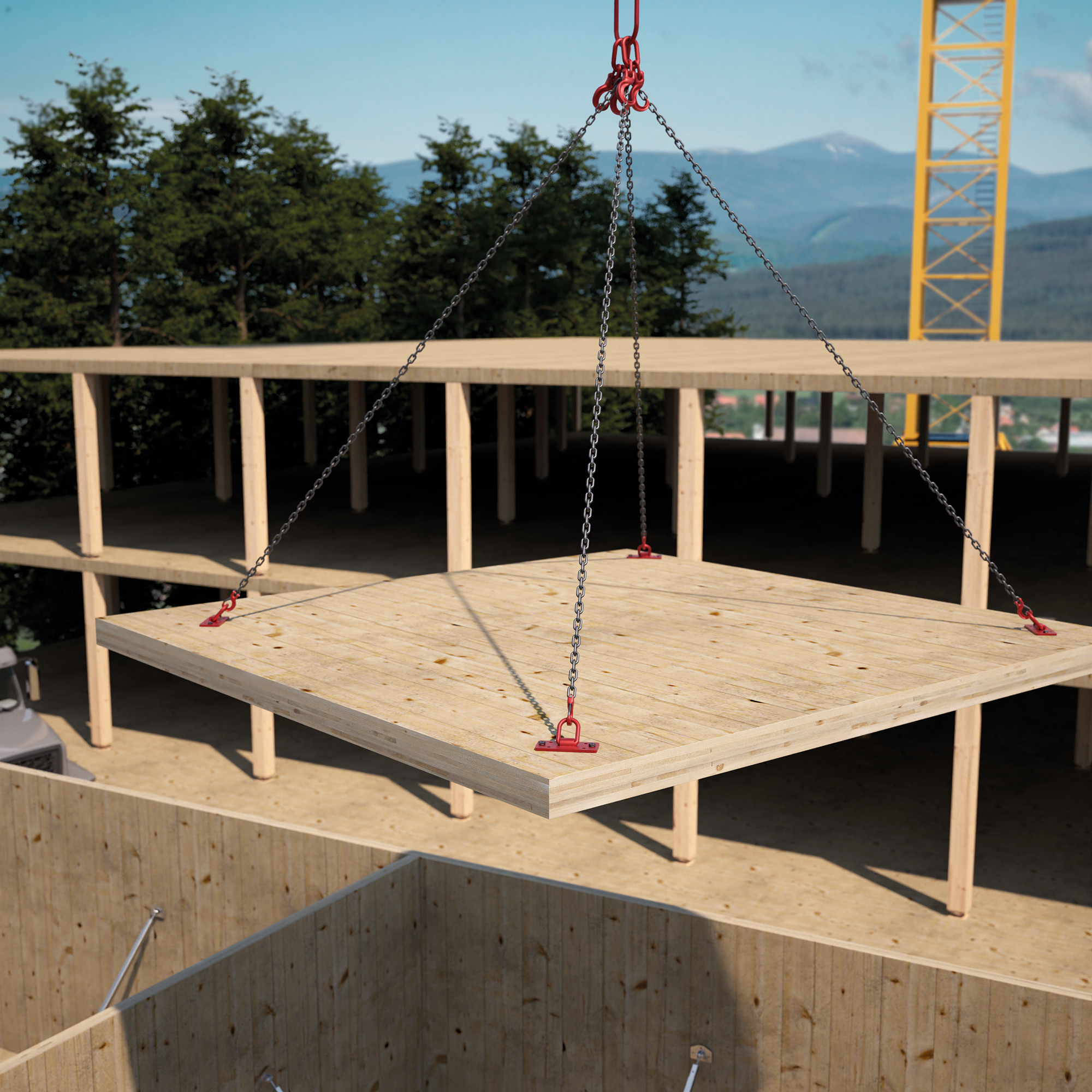

Wie lässt sich Brettsperrholz auf der Baustelle sicher heben?

RAPTOR wird an der Platte mit 2, 4 oder 6 Schrauben des gleichen Typs und von gleicher Länge befestigt, wobei diese symmetrisch angeordnet sind und die Mindestabstände zu den Kanten (a3,C ≥ 60 mm, a4,C ≥ 60 mm) einhalten. Die Länge der Schrauben muss mindestens das 0,7-fache der Bauteildicke (lef ≥ 0,7·d) betragen.
Daraufhin wird der Kranhaken angeschlagen und unter Berücksichtigung der zulässigen Hebewinkel (β ≤ 60°) sowie der maximalen Tragfähigkeit laut Tabelle angehoben; bei der Kranmontage im Holzbau ist RAPTOR als Lastaufnahmemittel zu behandeln und entsprechend zu prüfen. Beim Aufrichten vertikaler Brettsperrholzwandelemente aus der horizontalen Position muss die feste Abstützung der Wandunterseite gewährleistet sein. Die absolute maximale Tragfähigkeit beträgt 3.150 kg: R'WLL darf diesen Wert niemals überschreiten.
