VGS
VOLLGEWINDE-VERBINDER MIT SENK- ODER SECHSKANTKOPF
VGS ist die Holzbauschraube für statisch tragende Verbindungen mit Vollgewinde, die ideal ist für Verbindungen, bei denen ein hohe Zugfestigkeit oder eine hohe Verschiebungsfestigkeit notwendig ist. In Kombination mit dem Anker WASP eignet sie sich als Hub- und Transportsystem.
Beschreibung
Holzbauschrauben VGS: Hervorragende Festigkeit und Zuverlässigkeit für Ihre statisch tragenden Verbindungen.
Die VGS-Holzbauschrauben zeichnen sich durch ihr tiefes Gewinde und hochresistenten Stahl (fy,k = 1000 N/mm2) aus und bieten damit herausragende Leistungen bei der Kraftübertragung. Sie sind für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jede Faserrichtung beansprucht wird (α = 0° - 90°).

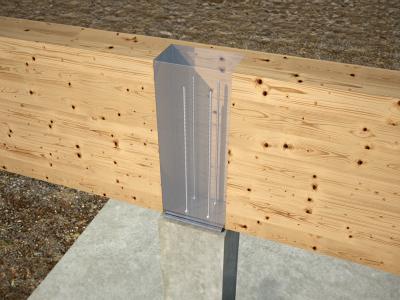

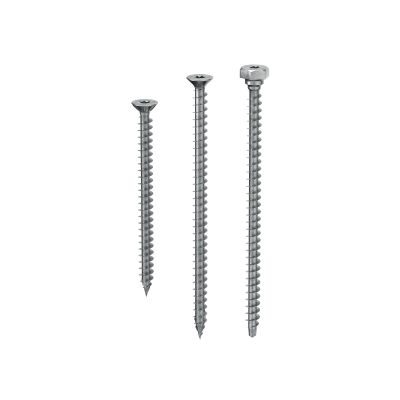

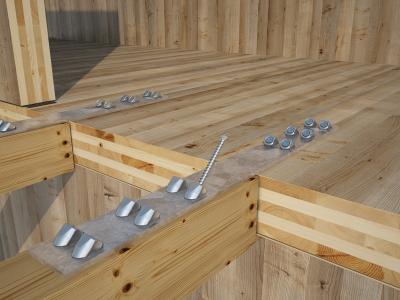

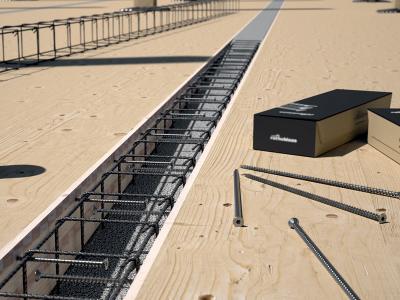

Der Senkkopf bis zu einer Länge von 600 mm eignet sich bestens für die Verwendung mit Platten oder verdeckte Verstärkungen. Der Sechskantkopf bei Längen über 600 mm erleichtert das Anbeißen mit dem Schrauber. Die Werte sind auch für die Befestigung von Rothoblaas-Standardverbindern getestet, zertifiziert und berechnet. Frei von sechswertigem Chrom (Cr 6+).
Konform mit den strengsten Regelungen chemischer Substanzen (SVHC). REACH-Informationen erhältlich. Ausführung in Kohlenstoffstahl mit galvanischer Verzinkung und hervorragend geeignet für die Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern. Nutzungsklassen 1 und 2.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt English Canada CSA-086
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt French Canada CSA-086
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Japanese CBL TS001-21
- Technisches Datenblatt Korean
- Technisches Datenblatt Latvia
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
Leitfaden Mindestabstände
- Leitfaden Mindestabstände Chinese
- Leitfaden Mindestabstände English
- Leitfaden Mindestabstände French
- Leitfaden Mindestabstände German
- Leitfaden Mindestabstände Italian
- Leitfaden Mindestabstände Polish
- Leitfaden Mindestabstände Portuguese
- Leitfaden Mindestabstände Russian
- Leitfaden Mindestabstände Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-
Verlegeanleitung
VGS Ø9
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS9100 | - | 9 | 100 | 90 | 0.36 | 4'' | 3 1/2'' | TX40 | 50 | |
| VGS9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 | |
| VGS9140 | 3 THORNS TIP | 9 | 140 | 130 | 0.36 | 5 1/2'' | 5 1/8'' | TX40 | 50 | |
| VGS9160 | 3 THORNS TIP | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 | |
| VGS9180 | 3 THORNS TIP | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 | |
| VGS9200 | 3 THORNS TIP | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 | |
| VGS9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 | |
| VGS9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 | |
| VGS9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 | |
| VGS9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 | |
| VGS9300 | 3 THORNS TIP | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 | |
| VGS9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 50 | |
| VGS9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 50 | |
| VGS9360 | 3 THORNS TIP | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 50 | |
| VGS9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 50 | |
| VGS9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 50 | |
| VGS9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 | |
| VGS9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 | |
| VGS9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 | |
| VGS9560 | 3 THORNS TIP | 9 | 560 | 550 | 0.36 | 22'' | 21 5/8'' | TX40 | 25 | |
| VGS9600 | 3 THORNS TIP | 9 | 600 | 590 | 0.36 | 23 5/8'' | 23 1/4'' | TX40 | 25 |
VGS Ø11
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 | |
| VGS11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 | |
| VGS11125 | - | 11 | 125 | 115 | 0.44 | 4 15/16'' | 4 1/2'' | TX50 | 25 | |
| VGS11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 | |
| VGS11175 | - | 11 | 175 | 165 | 0.44 | 6 7/8'' | 6 1/2'' | TX50 | 25 | |
| VGS11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 | |
| VGS11225 | - | 11 | 225 | 215 | 0.44 | 8 7/8'' | 8 7/16'' | TX50 | 25 | |
| VGS11250 | 3 THORNS TIP | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 | |
| VGS11275 | - | 11 | 275 | 265 | 0.44 | 10 7/8'' | 10 7/16'' | TX50 | 25 | |
| VGS11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 | |
| VGS11325 | - | 11 | 325 | 315 | 0.44 | 12 3/4'' | 12 3/8'' | TX50 | 25 | |
| VGS11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 | |
| VGS11375 | - | 11 | 375 | 365 | 0.44 | 14 3/4'' | 14 3/8'' | TX50 | 25 | |
| VGS11400 | 3 THORNS TIP | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 | |
| VGS11425 | - | 11 | 425 | 415 | 0.44 | 16 3/4'' | 16 5/16'' | TX50 | 25 | |
| VGS11450 | 3 THORNS TIP | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 | |
| VGS11475 | - | 11 | 475 | 465 | 0.44 | 18 11/16'' | 18 5/16'' | TX50 | 25 | |
| VGS11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 | |
| VGS11525 | - | 11 | 525 | 515 | 0.44 | 20 11/16'' | 20 1/4'' | TX50 | 25 | |
| VGS11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 | |
| VGS11575 | - | 11 | 575 | 565 | 0.44 | 22 5/8'' | 22 1/4'' | TX50 | 25 | |
| VGS11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 | |
| VGS11650 | - | 11 | 650 | 630 | 0.44 | 25 9/16'' | 24 13/16'' | TX50 | 25 | |
| VGS11700 | - | 11 | 700 | 680 | 0.44 | 27 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS11750 | - | 11 | 750 | 680 | 0.44 | 29 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS11800 | - | 11 | 800 | 780 | 0.44 | 31 1/2'' | 30 11/16'' | TX50 | 25 | |
| VGS11850 | SELF-DRILLING TIP | 11 | 850 | 830 | 0.44 | 33 7/16'' | 32 11/16'' | TX50 | 25 | |
| VGS11900 | SELF-DRILLING TIP | 11 | 900 | 880 | 0.44 | 35 1/2'' | 34 5/8'' | TX50 | 25 | |
| VGS11950 | SELF-DRILLING TIP | 11 | 950 | 930 | 0.44 | 37 3/8'' | 36 5/8'' | TX50 | 25 | |
| VGS111000 | SELF-DRILLING TIP | 11 | 1000 | 980 | 0.44 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
VGS Ø13
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS1380 | 3 THORNS TIP | 13 | 80 | 70 | 0.52 | 3 1/8'' | 2 3/4'' | TX50 | 25 | |
| VGS13100 | 3 THORNS TIP | 13 | 100 | 90 | 0.52 | 4'' | 3 1/2'' | TX50 | 25 | |
| VGS13150 | - | 13 | 150 | 140 | 0.52 | 6'' | 5 1/2'' | TX50 | 25 | |
| VGS13200 | 3 THORNS TIP | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 | |
| VGS13250 | 3 THORNS TIP | 13 | 250 | 240 | 0.52 | 10'' | 9 1/2'' | TX50 | 25 | |
| VGS13300 | 3 THORNS TIP | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 | |
| VGS13350 | 3 THORNS TIP | 13 | 350 | 330 | 0.52 | 13 3/4'' | 13'' | TX50 | 25 | |
| VGS13400 | 3 THORNS TIP | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 | |
| VGS13450 | 3 THORNS TIP | 13 | 450 | 430 | 0.52 | 17 3/4'' | 16 15/16'' | TX50 | 25 | |
| VGS13500 | 3 THORNS TIP | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 | |
| VGS13550 | 3 THORNS TIP | 13 | 550 | 530 | 0.52 | 21 5/8'' | 20 7/8'' | TX50 | 25 | |
| VGS13600 | 3 THORNS TIP | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 | |
| VGS13650 | - | 13 | 650 | 630 | 0.52 | 25 9/16'' | 24 13/16'' | TX50 | 25 | |
| VGS13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS13750 | - | 13 | 750 | 730 | 0.52 | 29 1/2'' | 28 3/4'' | TX50 | 25 | |
| VGS13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 | |
| VGS13850 | - | 13 | 850 | 830 | 0.52 | 33 7/16'' | 32 11/16'' | TX50 | 25 | |
| VGS13900 | - | 13 | 900 | 880 | 0.52 | 35 1/2'' | 34 5/8'' | TX50 | 25 | |
| VGS13950 | - | 13 | 950 | 930 | 0.52 | 37 3/8'' | 36 5/8'' | TX50 | 25 | |
| VGS131000 | - | 13 | 1000 | 980 | 0.52 | 39 3/8'' | 38 9/16'' | TX50 | 25 | |
| VGS131100 | - | 13 | 1100 | 1080 | 0.52 | 43 5/16'' | 42 1/2'' | TX50 | 25 | |
| VGS131200 | - | 13 | 1200 | 1180 | 0.52 | 47 1/4'' | 46 7/16'' | TX50 | 25 | |
| VGS131300 | SELF-DRILLING TIP | 13 | 1300 | 1280 | 0.52 | 51 3/16'' | 50 3/8'' | TX50 | 25 | |
| VGS131400 | SELF-DRILLING TIP | 13 | 1400 | 1380 | 0.52 | 55 1/8'' | 54 5/16'' | TX50 | 25 | |
| VGS131500 | SELF-DRILLING TIP | 13 | 1500 | 1480 | 0.52 | 59 1/16'' | 58 1/4'' | TX50 | 25 |
VGS Ø15
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGS15600 | COMING SOON | 15 | 600 | 580 | 0.6 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
| VGS15700 | COMING SOON | 15 | 700 | 680 | 0.6 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
| VGS15800 | COMING SOON | 15 | 800 | 780 | 0.6 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
| VGS15900 | COMING SOON | 15 | 900 | 880 | 0.6 | 35 1/2'' | 34 5/8'' | TX50 | 25 |
| VGS151000 | COMING SOON | 15 | 1000 | 980 | 0.6 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
| VGS151200 | COMING SOON | 15 | 1200 | 1180 | 0.6 | 47 1/4'' | 46 7/16'' | TX50 | 25 |
| VGS151400 | COMING SOON | 15 | 1400 | 1380 | 0.6 | 55 1/8'' | 54 5/16'' | TX50 | 25 |
| VGS151600 | COMING SOON | 15 | 1600 | 1580 | 0.6 | 63'' | 62 3/16'' | TX50 | 25 |
| VGS151800 | COMING SOON | 15 | 1800 | 1780 | 0.6 | 70 7/8'' | 70 1/16'' | TX50 | 25 |
| VGS152000 | COMING SOON | 15 | 2000 | 1980 | 0.6 | 78 3/4'' | 77 15/16'' | TX50 | 25 |
