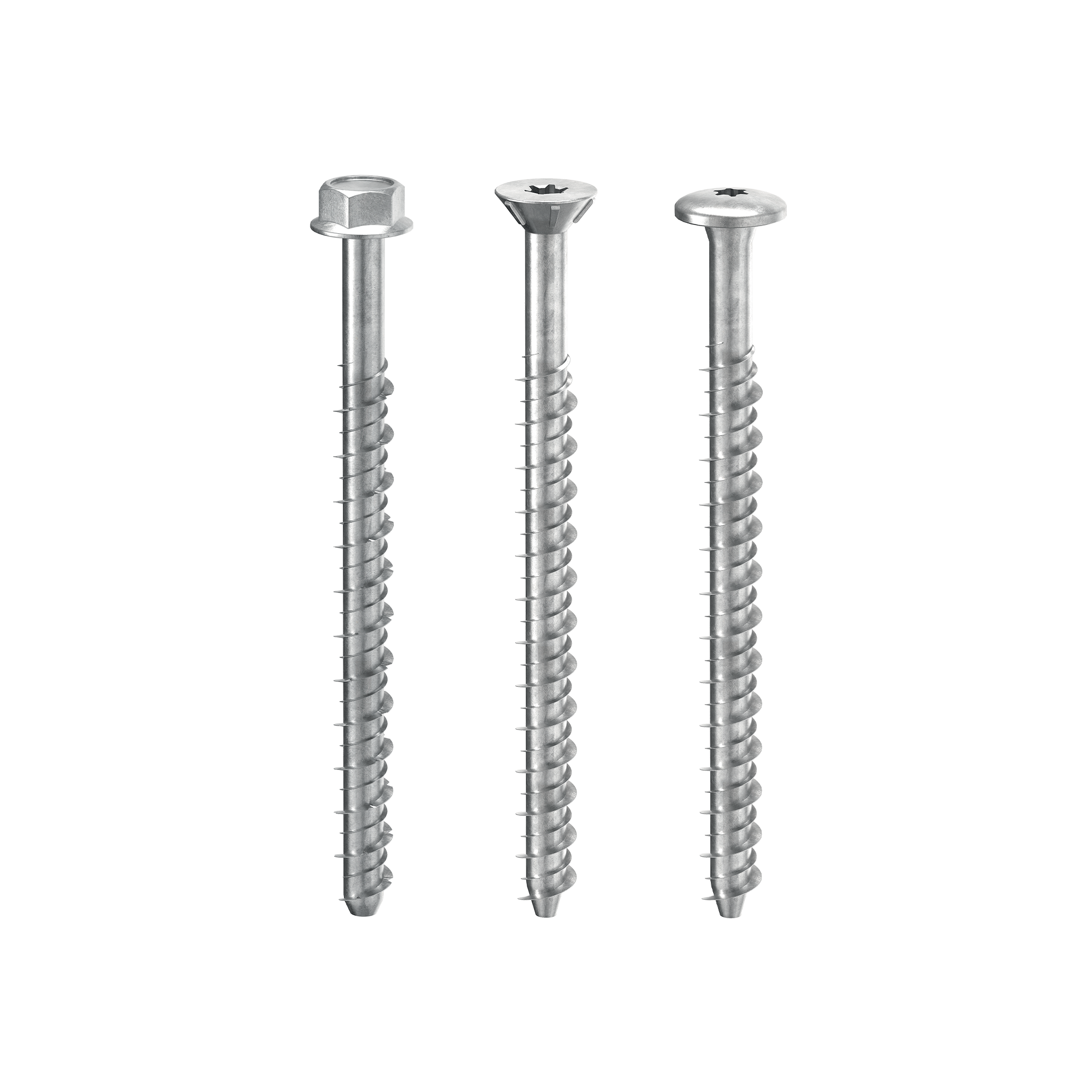

SCHRAUBBARE BETONDÜBEL CE1 SKR | SKS | SKP

Warum Betonschrauben statt klassischer Spreizsysteme?

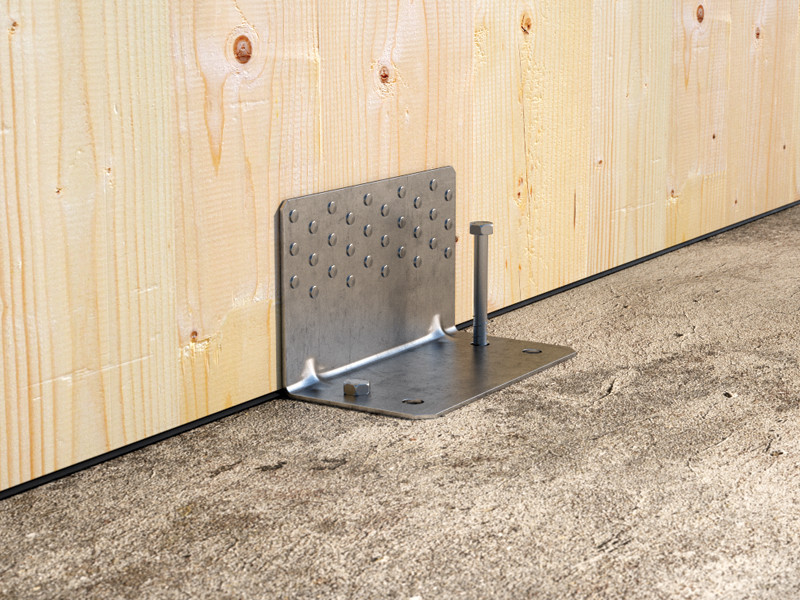

Die Betonanker SKR, SKS und SKP stellen eine technische Lösung zur Befestigung von Holz- oder Stahlelementen auf Betonuntergründen dar. Ihre Merkmale unterscheiden sich dabei grundlegend von denjenigen herkömmlicher Spreizsysteme.

Das spezielle Gewinde erfordert eine kleine Vorbohrung und garantiert die Befestigung, ohne Spannungen im Untergrund zu erzeugen – ein wichtiger Aspekt, um den einwandfreien Zustand des Betons zu bewahren, insbesondere bei Elementen aus gerissenem Beton.
Die Verbundanker SKR, SKS und SKP garantieren geringere Mindestabstände und ermöglichen eine flexiblere und kostengünstigere Positionierung als traditionelle Ankerdübel.

Aufgrund der sofortigen Festigkeit können Lasten ohne Verzögerung angebracht werden. Dadurch verkürzen sich die Installations- und Montagezeiten auf der Baustelle erheblich, ohne dass die Befestigungsqualität beeinträchtigt wird.
Die formschlüssige Verbindung stellt sicher, dass die auf den Anker wirkenden Kräfte hauptsächlich durch die Wechselwirkung der geometrischen Form – insbesondere des Durchmessers und des Gewindes – auf den Untergrund übertragen werden. Dies gewährleistet einen festen Sitz sowie einen dauerhaft stabilen mechanischen Halt.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

Seismische Leistung und Kompatibilität der Stahlanker SKR, SKS, SKP

Die Betonschrauben SKR, SKS und SKP entsprechen der Feuerwiderstandsklasse R120 und sind für gerissenen und ungerissenen Beton zertifiziert. Darüber hinaus erfüllen sie die Anforderungen der seismischen Leistungskategorie C1 für die Größen M10-M16 und C2 für M12-M16. Damit bieten sie eine verlässliche Befestigungslösung für Gebäude in erdbebengefährdeten Regionen.

Die Zertifizierung stellt ein entscheidendes Kriterium für Projekte in Regionen mit hoher Erdbebenbelastung dar, da hier die Fähigkeit, dynamische Belastungen ohne Einbußen bei der Festigkeit aufzunehmen, von zentraler Bedeutung ist.
Die Betonschrauben SKR, SKS und SKP arbeiten nach dem Prinzip der formschlüssigen Lastübertragung: Die auf den Anker wirkenden Beanspruchungen werden vornehmlich durch das geometrische Zusammenspiel übertragen, wodurch die Verriegelung im Untergrund sichergestellt wird, ohne dass Spreizkräfte erforderlich sind, welche den spröden oder gerissenen Beton beschädigen könnten.
Dieses Prinzip ist besonders vorteilhaft für Beton mit Mikrorissen, bei denen sich Spreizsysteme als unwirksam oder kontraproduktiv erweisen können.

Die Betonanker arbeiten effektiv in den Nutzungsklassen SC1 und SC2, widerstehen atmosphärischer Korrosivität C1 und C2 und bewahren auch mit Holzarten der Kategorien T1 und T2 für Korrosion im Holz ihren einwandfreien Zustand. Aufgrund der vielseitigen Anwendungsmöglichkeiten auf Beton nach EN 206:2013 sind sie in Kombination mit der Erdbebenprüfung die ideale Wahl für Ankerdübel in Wohn- und Geschäftsgebäuden sowie in kritischen Infrastrukturen.

Wie sieht die richtige Vorbohrung für SKR, SKS und SKP aus?

Das spezielle Gewinde der Anker SKR, SKS und SKP benötigt eine kleine Vorbohrung, die genau für den spezifischen Durchmesser des Ankers bemessen ist. Im Unterschied zu Spreizsystemen reicht die reduzierte Vorbohrung für eine formschlüssige Verbindung aus: Das Gewinde verankert sich direkt im Beton, ohne Spreizkräfte zu verursachen. Dadurch wird auch auf gerissenem Beton Stabilität gewährleistet, während herkömmliche Systeme an dieser Stelle versagen können.

Technische Dokumentation

SKR

ART.-NR.	d₁ [mm]	L [mm]	d₁ [in]	L [in]	SW	Stk.
SKR8100	8	100	0.32	4''	SW10	50
SKR1080	10	80	0.4	3 1/8''	SW13	50
SKR10100	10	100	0.4	4''	SW13	25
SKR10120	10	120	0.4	4 3/4''	SW13	25
SKR1290	12	90	0.48	3 1/2''	SW15	25
SKR12110	12	110	0.48	4 3/8''	SW15	25
SKR12150	12	150	0.48	6''	SW15	25
SKR12210	12	210	0.48	8 1/4''	SW15	20
SKR12250	12	250	0.48	10''	SW15	15
SKR12290	12	290	0.48	11 7/16''	SW15	15
SKR16130	16	130	0.63	5 1/8''	SW21	10
