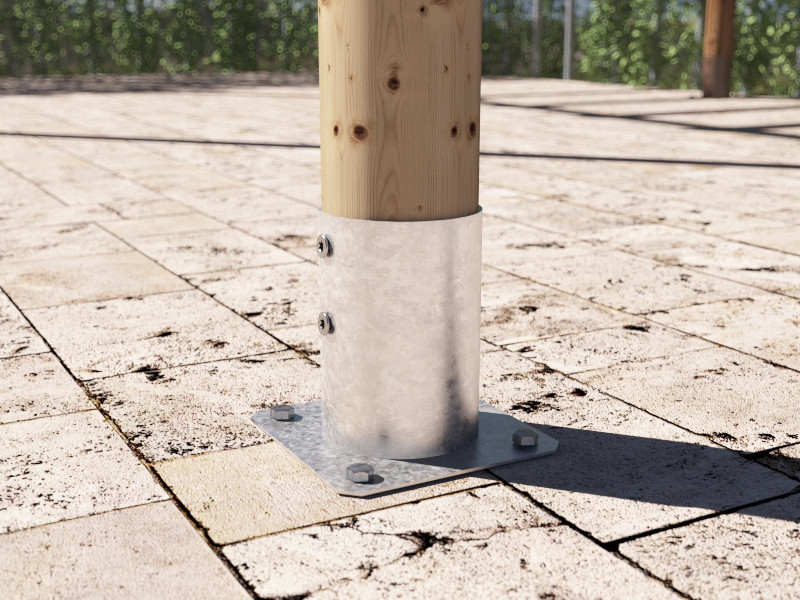

anwendung-pfostenträger-mit-hülse-f20
anwendung-pfostenkappen-hut-round
anwendung-pfostenträger-mit-hülse-typ-f-fd-m
anwendung-pfostenträger-mit-hülse-typ-f-fd-m

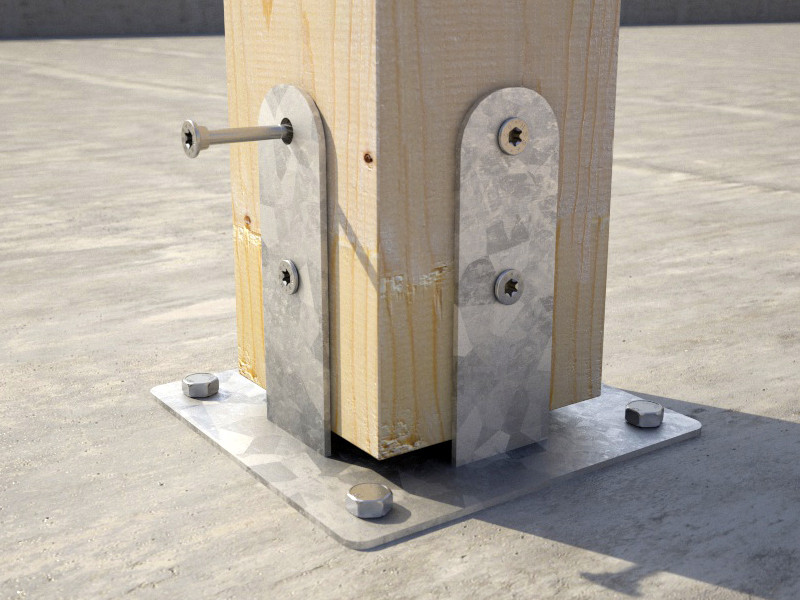

anwendung-pfostenträger-offen-mit-flansch-f51

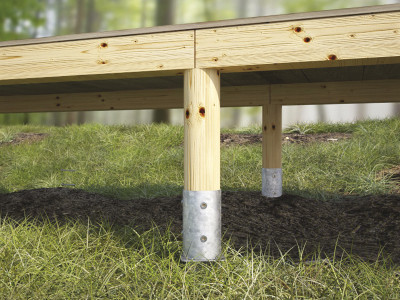

anwendung-einschlagbodenhülse-m70-r
anwendung-einschlagbodenhülse-m70-s

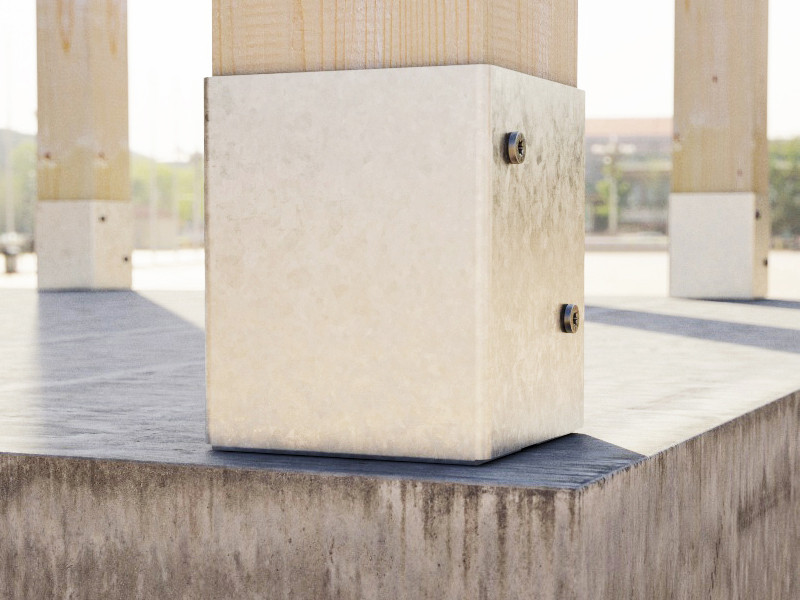

anwendung-pfostenträger-verdeckte-grundplatte-f11

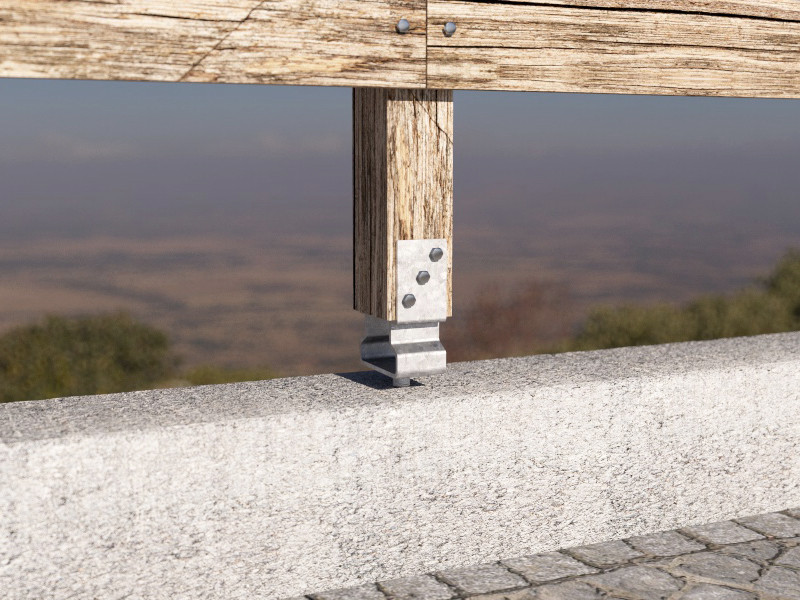

anwendung-pfostenträger-mit-dorn-m50
anwendung-pfostenträger-mit-dorn-m53

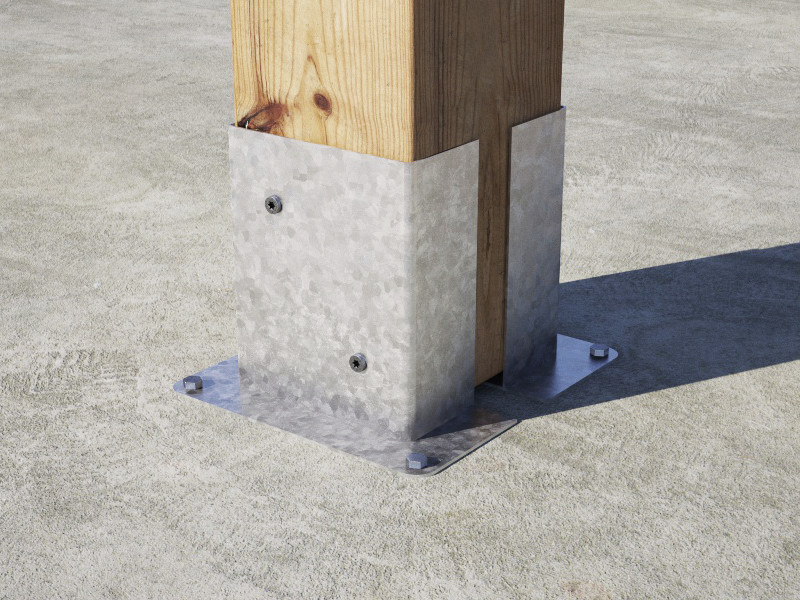

anwendung-doppelter-pfostenträger-fd10
anwendung-neigbarer-pfostenträger-S40

TYP F-FD-M

GEMISCHTE PFOSTENTRÄGER

Vollständiges Sortiment an Lösungen für Pfosten, Umzäunungen und Lattenzäune, die alle Anforderungen in Bezug auf die Abmessungen des Pfostens oder die Geometrie (rechteckig, quadratisch und rund) erfüllen können.

Alle Versionen sind für den Einsatz in den Nutzungsklassen 1, 2 und 3 geeignet; einige sind feuerverzinkt, andere aus Edelstahl A2 | AISI304 oder mit brauner oder graphitschwarzer Lackierung. Einige Ausführungen können auf Beton befestigt werden, während andere über Stangen zum Einbetonieren verfügen; wieder andere werden in den Boden eingeschlagen.

Alle sind sowohl für die Anforderungen von Zimmerern als auch für Hobbyisten geeignet.

Handelsvertreter kontaktieren

Technische Dokumentation

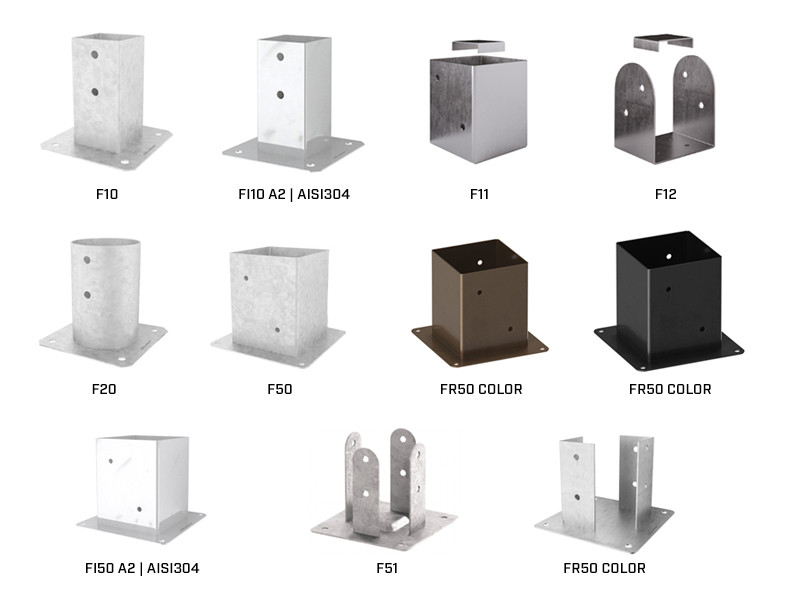

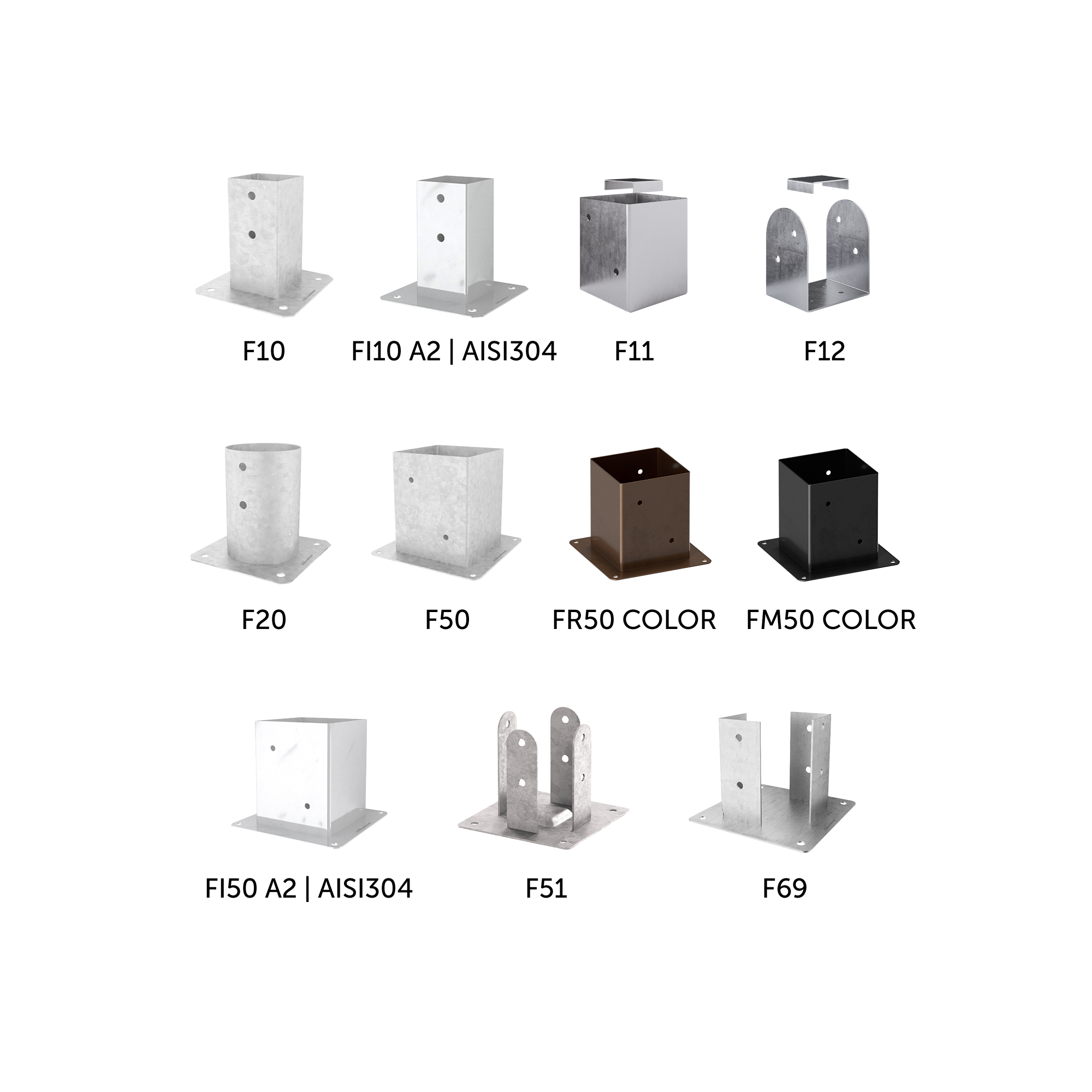

F10

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
F1080 81 81 150 2 3 3/16'' 3 3/16'' 6'' 0.079 1
F1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

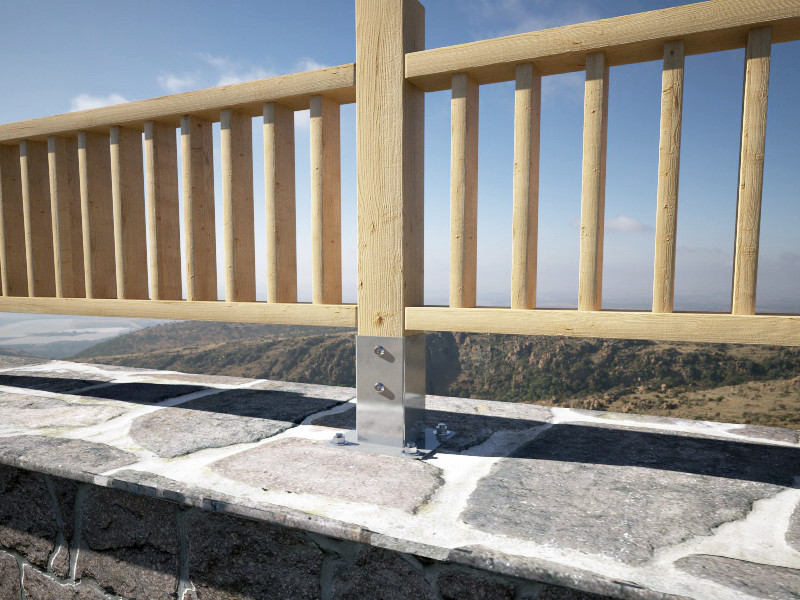

FI10 A2 | AISI304

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
FI1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
FI1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

F11

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F1190 91 91 150 2.5 3 9/16'' 3 9/16'' 6'' 0.098 1
F11100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F11120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F11140 141 141 200 3 5 9/16'' 5 9/16'' 8'' 0.118 1
F11160 161 161 200 3 6 5/16'' 6 5/16'' 8'' 0.118 1

F12

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F1270 72 60 100 2.5 2 13/16'' 2 3/8'' 4'' 0.098 1
F1280 82 60 100 2.5 3 1/4'' 2 3/8'' 4'' 0.098 1
F1290 92 70 120 2.5 3 5/8'' 2 3/4'' 4 3/4'' 0.098 1
F12100 102 80 120 2.5 4'' 3 1/8'' 4 3/4'' 0.098 1
F12120 122 100 140 2.5 4 13/16'' 4'' 5 1/2'' 0.098 1
F12140 142 120 160 3 5 9/16'' 4 3/4'' 6 1/4'' 0.118 1
F12160 162 140 180 3 6 3/8'' 5 1/2'' 7 1/8'' 0.118 1

F20

ART.-NR. Ø
[mm]
 H
[mm]
 s
[mm]
 Stk.
F2080 Ø81 150 2 1
F20100 Ø101 150 2 1
F20120 Ø121 150 2 1
F20140 Ø141 150 2 1

F50

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F50140 141 141 150 2.5 5 9/16'' 5 9/16'' 6'' 0.098 1
F50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
F50180 181 181 200 2.5 7 1/8'' 7 1/8'' 8'' 0.098 1
F50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

FR50 COLOR

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
FR50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FR50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1

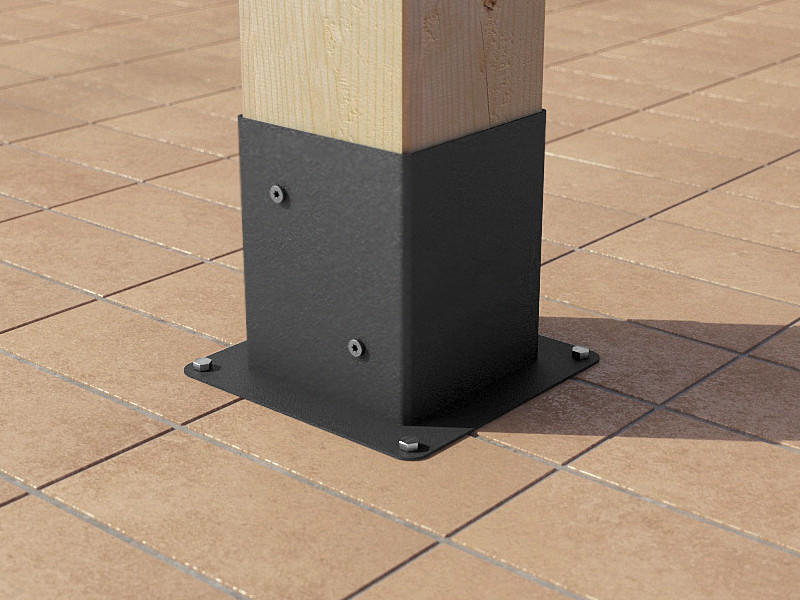

FM50 COLOR

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
FM50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FM50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
FM50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
FM50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

FI50 A2 | AISI304

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
FI50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FI50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
FI50140 141 141 150 2.5 5 9/16'' 5 9/16'' 6'' 0.098 1
FI50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
FI50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

F51

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F51120 121 121 150 3 4 3/4'' 4 3/4'' 6'' 0.118 1
F51140 141 141 200 3 5 9/16'' 5 9/16'' 8'' 0.118 1
F51160 161 161 200 4 6 5/16'' 6 5/16'' 8'' 0.157 1
F51200 201 201 225 4 8'' 8'' 8 7/8'' 0.157 1

F69

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
F69100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F69120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F69160 161 161 200 3 6 5/16'' 6 5/16'' 8'' 0.118 1
F69200 201 201 220 3 8'' 8'' 8 5/8'' 0.118 1

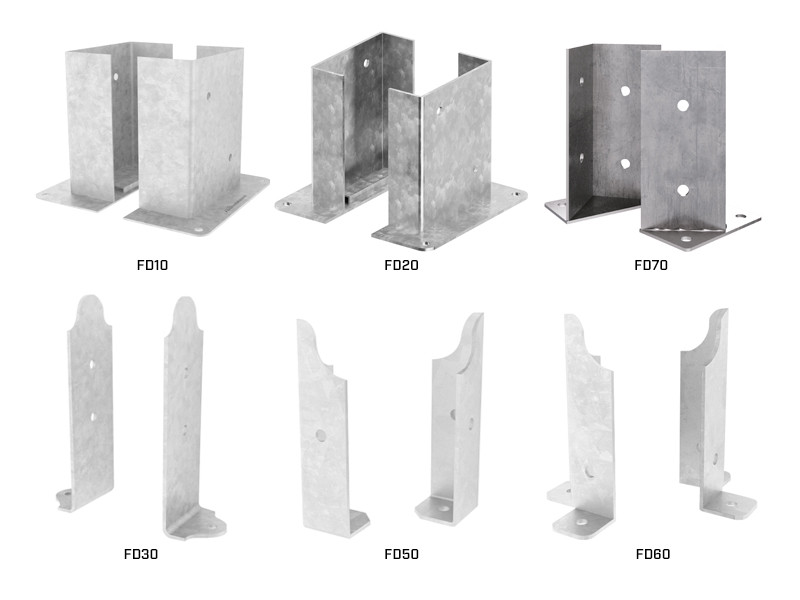

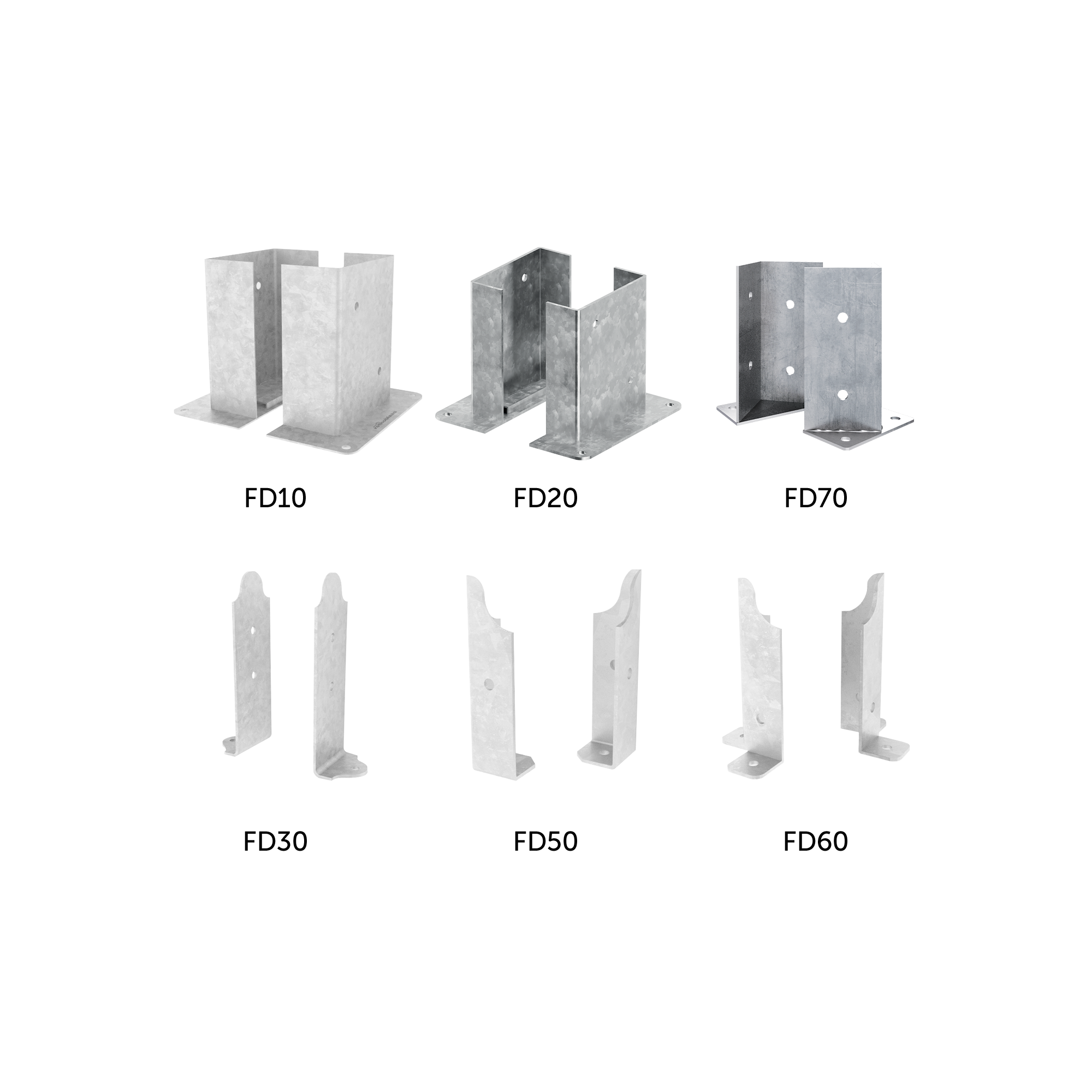

FD10

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
FD10120 121 56 200 2.5 4 3/4'' 2 3/16'' 8'' 0.098 1
FD10140 141 66 200 2.5 5 9/16'' 2 5/8'' 8'' 0.098 1
FD10160 161 76 200 2.5 6 5/16'' 3'' 8'' 0.098 1
FD10180 181 86 200 2.5 7 1/8'' 3 3/8'' 8'' 0.098 1
FD10200 201 96 200 2.5 8'' 3 3/4'' 8'' 0.098 1

FD20

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
FD20120 121 38 200 4 4 3/4'' 1 1/2'' 8'' 0.157 1
FD20140 141 46 200 4 5 9/16'' 1 13/16'' 8'' 0.157 1
FD20160 161 54 200 4 6 5/16'' 2 1/8'' 8'' 0.157 1
FD20200 201 66 200 4 8'' 2 5/8'' 8'' 0.157 1

FD30

ART.-NR. B
[mm]
 H
[mm]
 s
[mm]
 Stk.
DOP
FD3060 60 180 4 1
FD3080 80 240 4 1

FD50

ART.-NR. B
[mm]
 H
[mm]
 s
[mm]
 Stk.
DOP
FD5050 46 185 4 1
FD5080 76 220 4 1

FD60

ART.-NR. B
[mm]
 H
[mm]
 s
[mm]
 Stk.
DOP
FD6050 46 185 4 1
FD6080 76 220 4 1

FD70

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
FD7080 81 81 180 3 3 3/16'' 3 3/16'' 7 1/8'' 0.118 1
FD70100 101 101 220 3 4'' 4'' 8 5/8'' 0.118 1

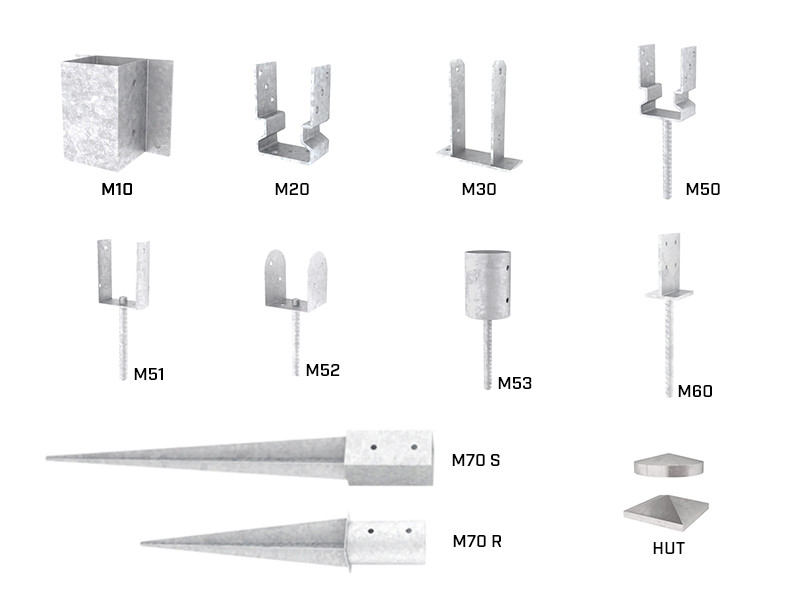

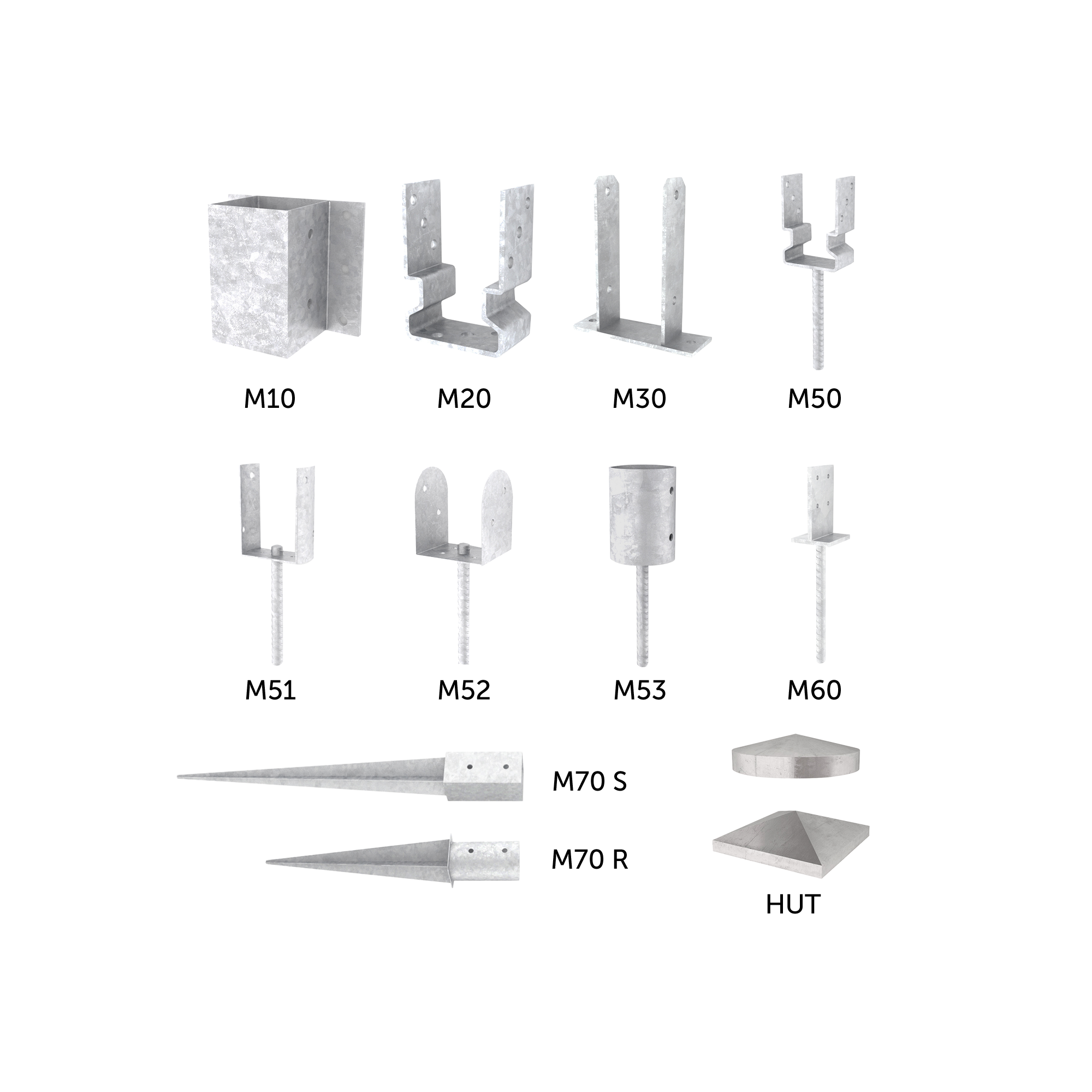

M10

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
M1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
M1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

M20

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
M2070 71 60 150 5 2 13/16'' 2 3/8'' 6'' 0.197 1
M2090 91 60 150 5 3 9/16'' 2 3/8'' 6'' 0.197 1
M20100 101 60 150 5 4'' 2 3/8'' 6'' 0.197 1
M20120 121 60 150 5 4 3/4'' 2 3/8'' 6'' 0.197 1

M30

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
M3070 71 50 200 5 2 13/16'' 1 15/16'' 8'' 0.197 1
M3080 81 50 200 5 3 3/16'' 1 15/16'' 8'' 0.197 1
M3090 91 50 200 5 3 9/16'' 1 15/16'' 8'' 0.197 1
M30100 101 50 200 5 4'' 1 15/16'' 8'' 0.197 1
M30120 121 50 200 5 4 3/4'' 1 15/16'' 8'' 0.197 1 -

M50

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
M5070 71 60 150 5 2 13/16'' 2 3/8'' 6'' 0.197 1
M5090 91 60 150 5 3 9/16'' 2 3/8'' 6'' 0.197 1
M50100 101 60 150 5 4'' 2 3/8'' 6'' 0.197 1
M50120 121 60 150 5 4 3/4'' 2 3/8'' 6'' 0.197 1

M51

ART.-NR. Ø
[mm]
 H
[mm]
 s
[mm]
 Stk.
M51100 Ø101 150 3 1
M51120 Ø121 150 3 1

M52

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
M5290 91 70 120 2.5 3 9/16'' 2 3/4'' 4 3/4'' 0.098 1
M52100 101 80 120 2.5 4'' 3 1/8'' 4 3/4'' 0.098 1
M52120 121 100 140 2.5 4 3/4'' 4'' 5 1/2'' 0.098 1

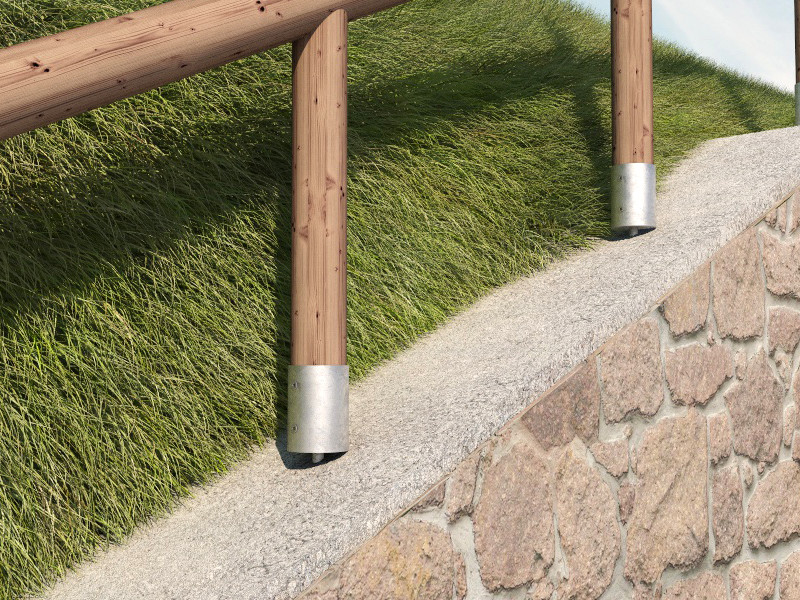

M53

ART.-NR. Ø
[mm]
 H
[mm]
 s
[mm]
 Stk.
M5380 Ø81 150 3 1
M53100 Ø101 150 3 1
M53120 Ø121 150 3 1

M60

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
DOP
M6080 80 80 130 8 3 1/8'' 3 1/8'' 5 1/8'' 0.315 1

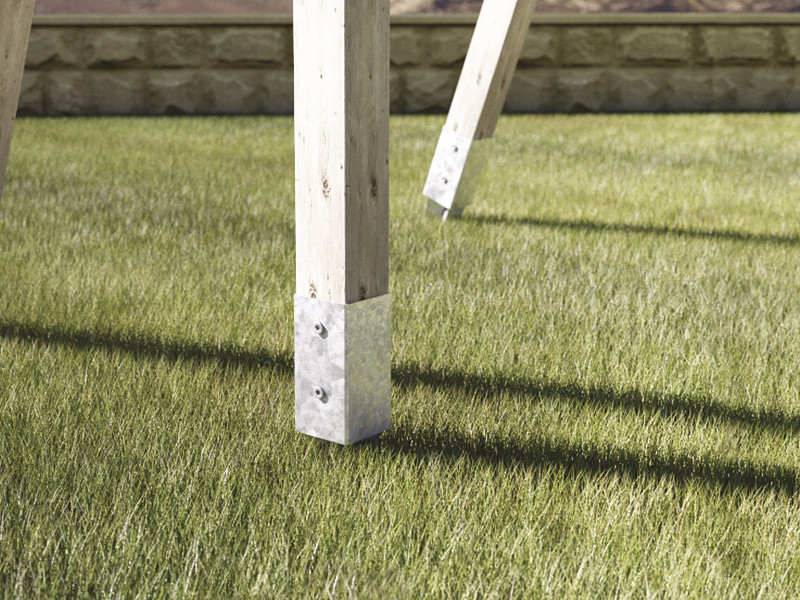

M70 S

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
M70S70 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
M70S90 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1
M70S100 101 101 150 2 4'' 4'' 6'' 0.079 1
M70S120 121 121 150 2 4 3/4'' 4 3/4'' 6'' 0.079 1

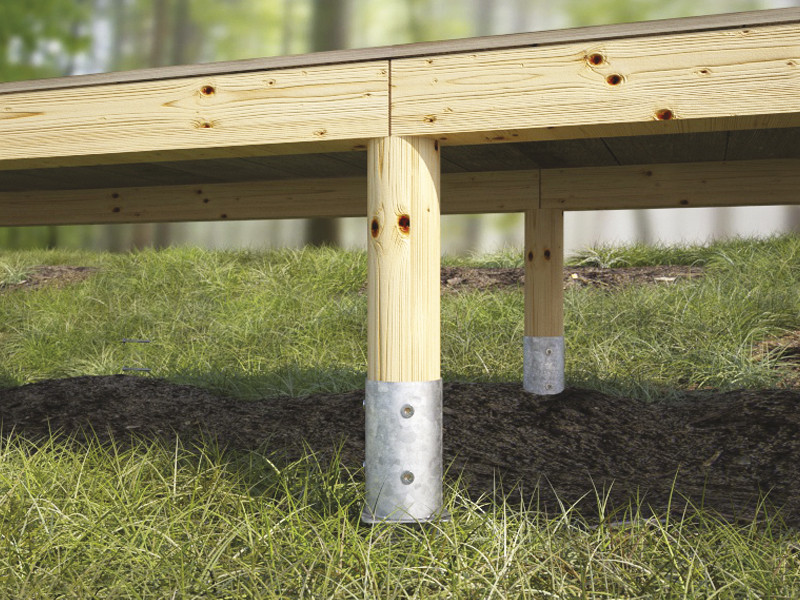

M70 R

ART.-NR. Ø
[mm]
 H
[mm]
 s
[mm]
 Stk.
M70R80 Ø81 150 2 1
M70R100 Ø101 150 2 1
M70R120 Ø121 150 2 1

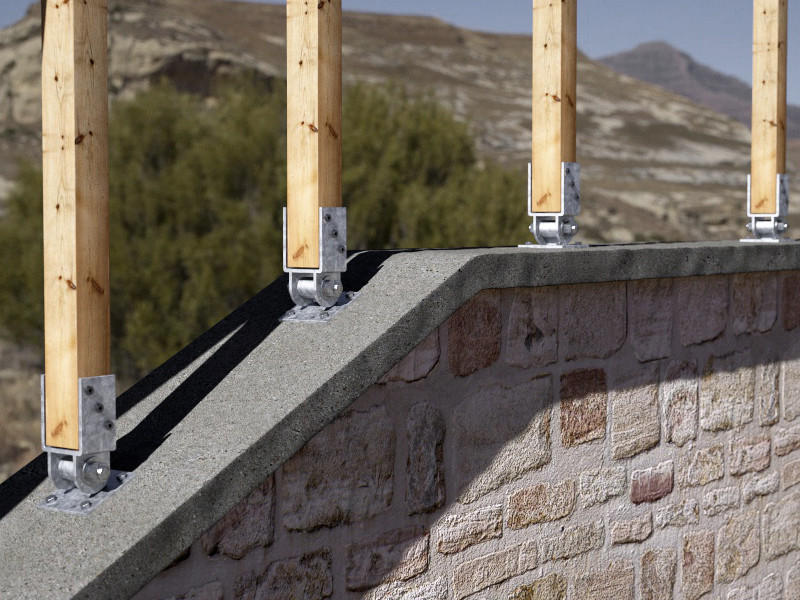

S40

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 Stk.
S4070 71 60 100 5 2 13/16'' 2 3/8'' 4'' 0.197 1
S4090 91 60 100 5 3 9/16'' 2 3/8'' 4'' 0.197 1

HUT

ART.-NR. Stk.
HUTS70 10
HUTS90 10
HUTS100 10
HUTS120 10
HUTR80 10
HUTR100 10
HUTR120 10
