PLATTEN FÜR HOLZ-BETON-SCHERKRÄFTE
TITAN PLATE C

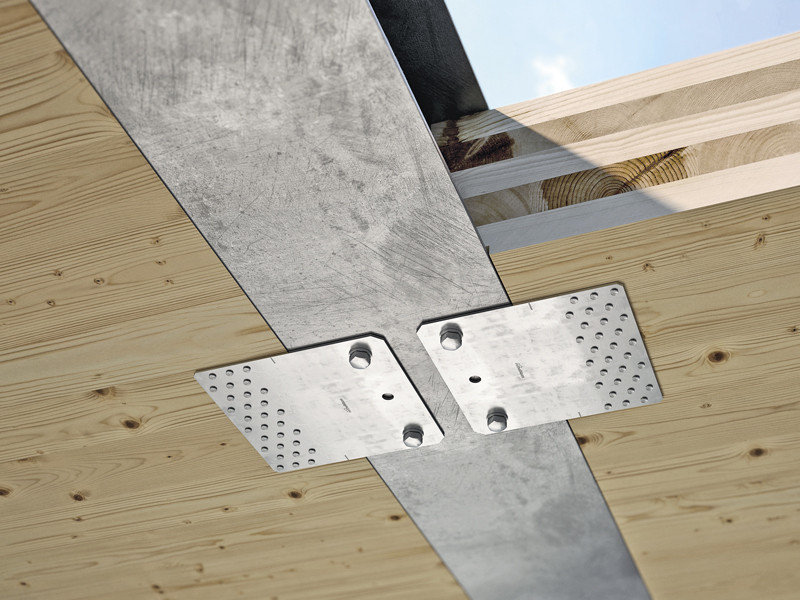

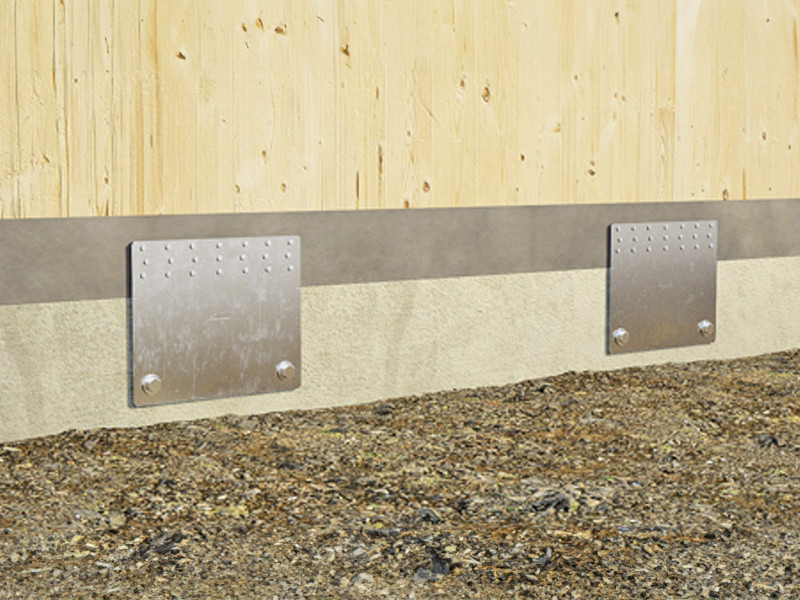

TITAN PLATE C ist die Metallplatte für Scherkräfte zur Verwendung bei der kontinuierlichen Verbindung sowohl von Brettsperrholzplatten als auch Rahmenpaneelen mit der Unterkonstruktion. Ideal für Aufstockungen und ebene Verbindungen im Allgemeinen zwischen Beton- oder Mauerwerkselementen und Brettsperrholzplatten sowie für durchgehende Scherverbindungen. In zwei Ausführungen erhältlich.

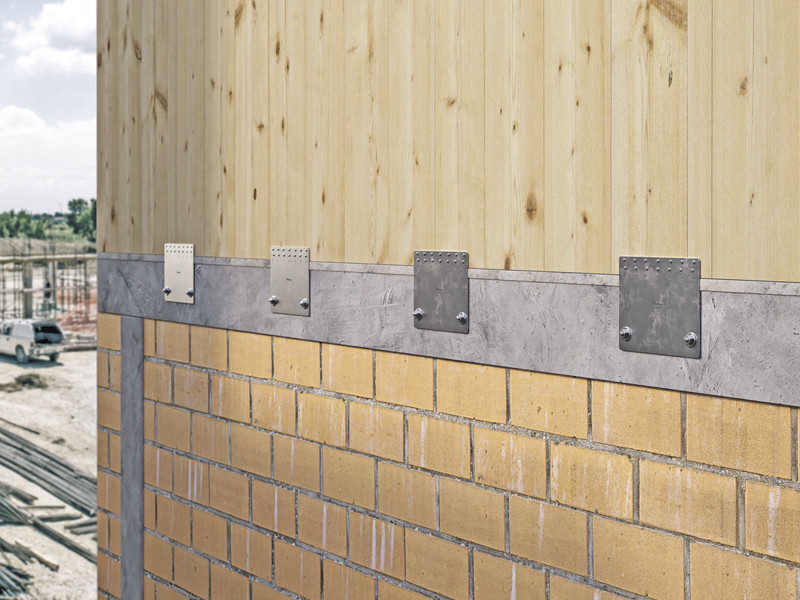

TITAN PLATE C, DAS IDEALE LOCHBLECH FÜR AUFSTOCKUNGEN
Die Platte TITAN PLATE C ist für die teilweise oder vollständige Befestigung mit Nägeln oder Schrauben entwickelt.
Sie kann auch bei vorhandenem Mörtelbett montiert werden. Sie bietet eine große Auswahl an Befestigungskonfigurationen. Konstruierte, berechnete und geprüfte Lösung mit Teil- oder Vollausnagelung bei horizontaler oder vertikaler Faserrichtung. TITAN PLATE C verfügt über die CE-Kennzeichnung gemäß EN 14545 und ist in der Ausführung TCP300 mit erhöhter Stärke, optimiert für Brettsperrholz, erhältlich.
Hergestellt aus Kohlenstoffstahl mit galvanischer Verzinkung, eignet sie sich für Holz-Beton-Scherverbindungen von Platten und Balken aus Brettsperrholz, Furnierschichtholz, Massiv- und Brettschichtholz, Rahmenkonstruktionen und Holzwerkstoffplatten.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
TITAN PLATE TCP
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|

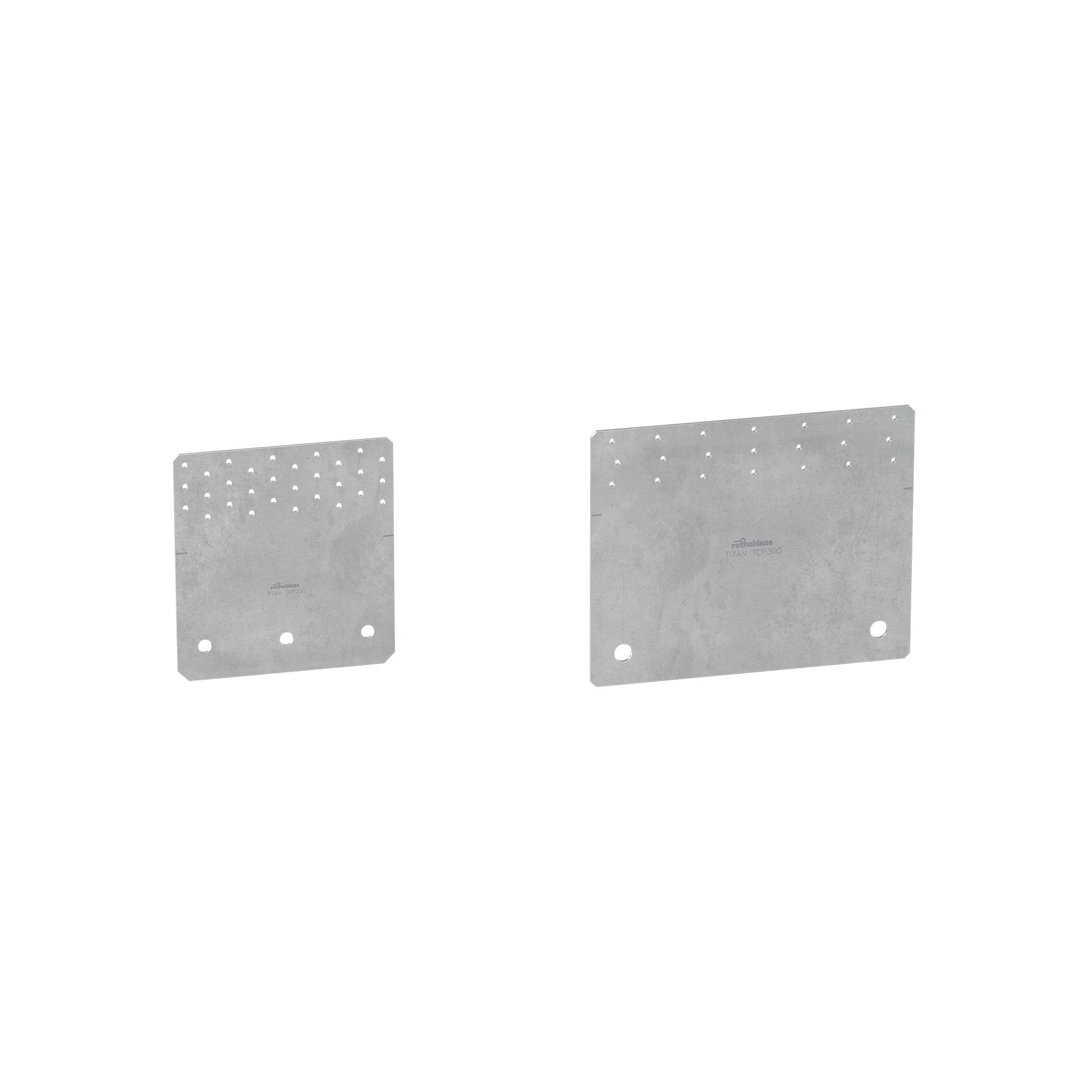

| TCP200 | 200 | 214 | 3 | 10 |
| TCP300 | 300 | 240 | 4 | 5 |
Specifications
Lieferung und Installation von Scherplatte für Holzbauten, Typologie TITAN PLATE.
CE-Kennzeichnung nach EN 14545
Anwendungsbereiche:
- Verbindungen Holz-Beton, Holz-Stahl
Material:
- Zweidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Z275
Geometrie:
- B (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
