ANSCHLAGPUNKT
AOS

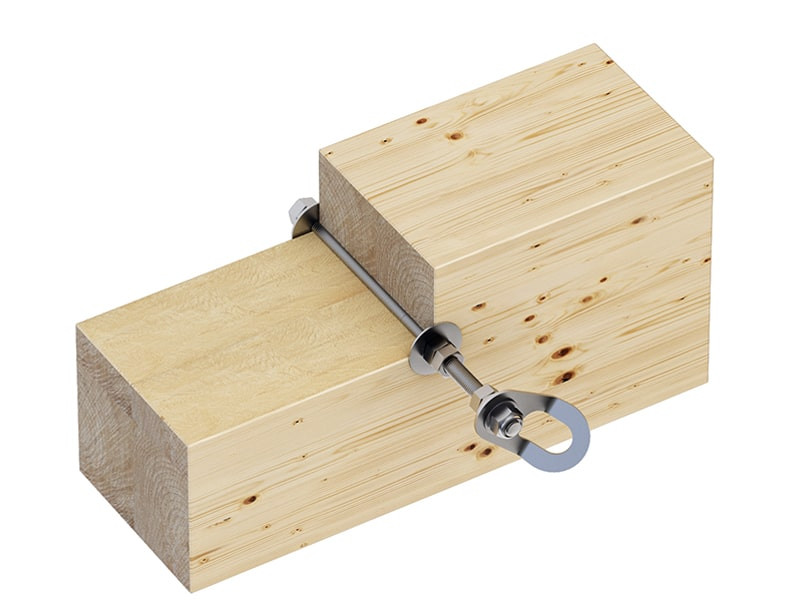

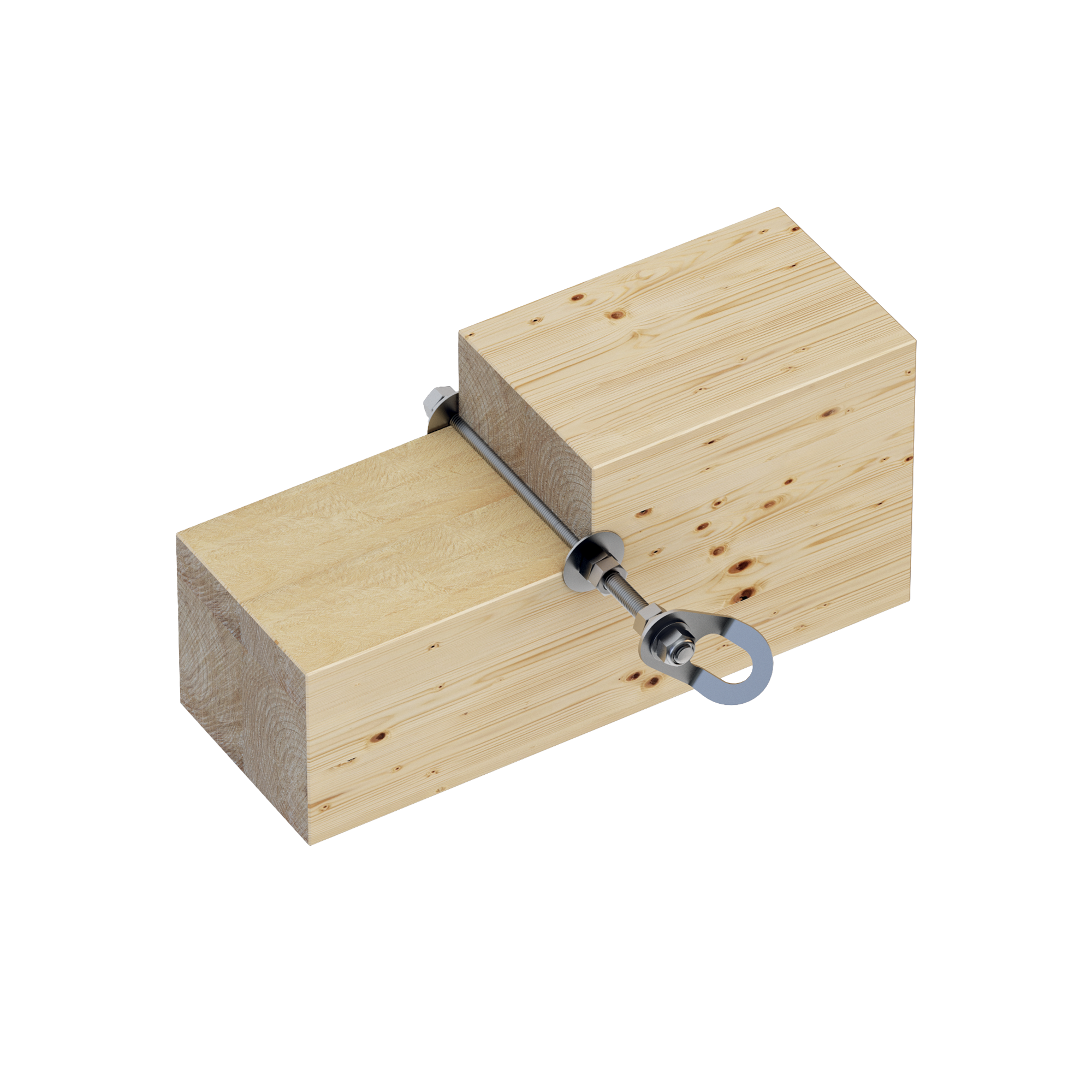

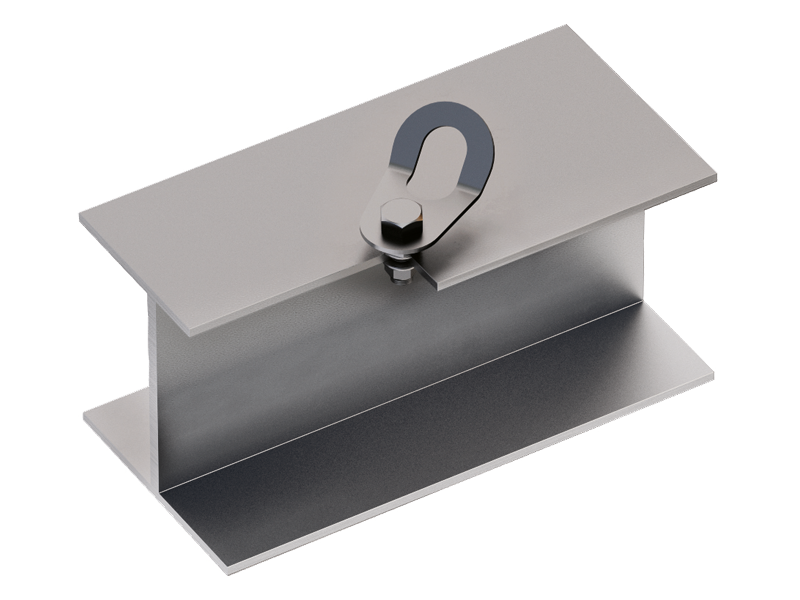

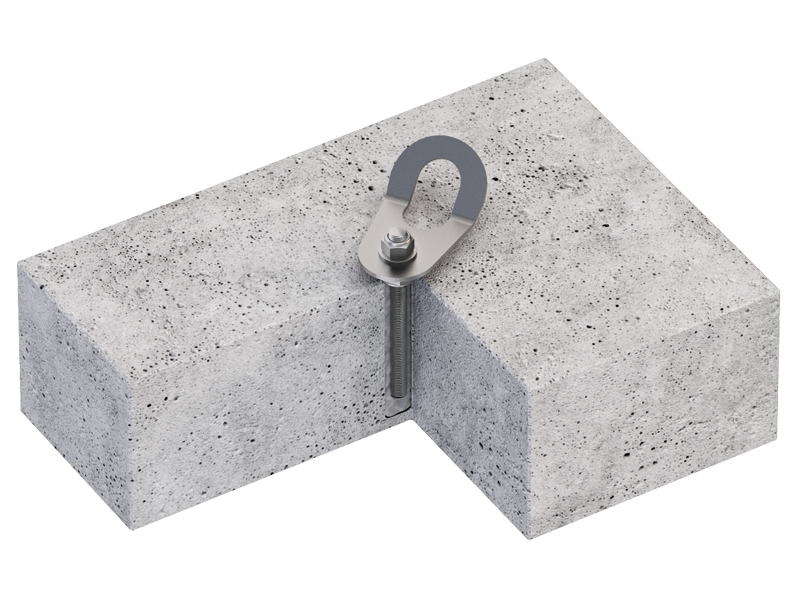

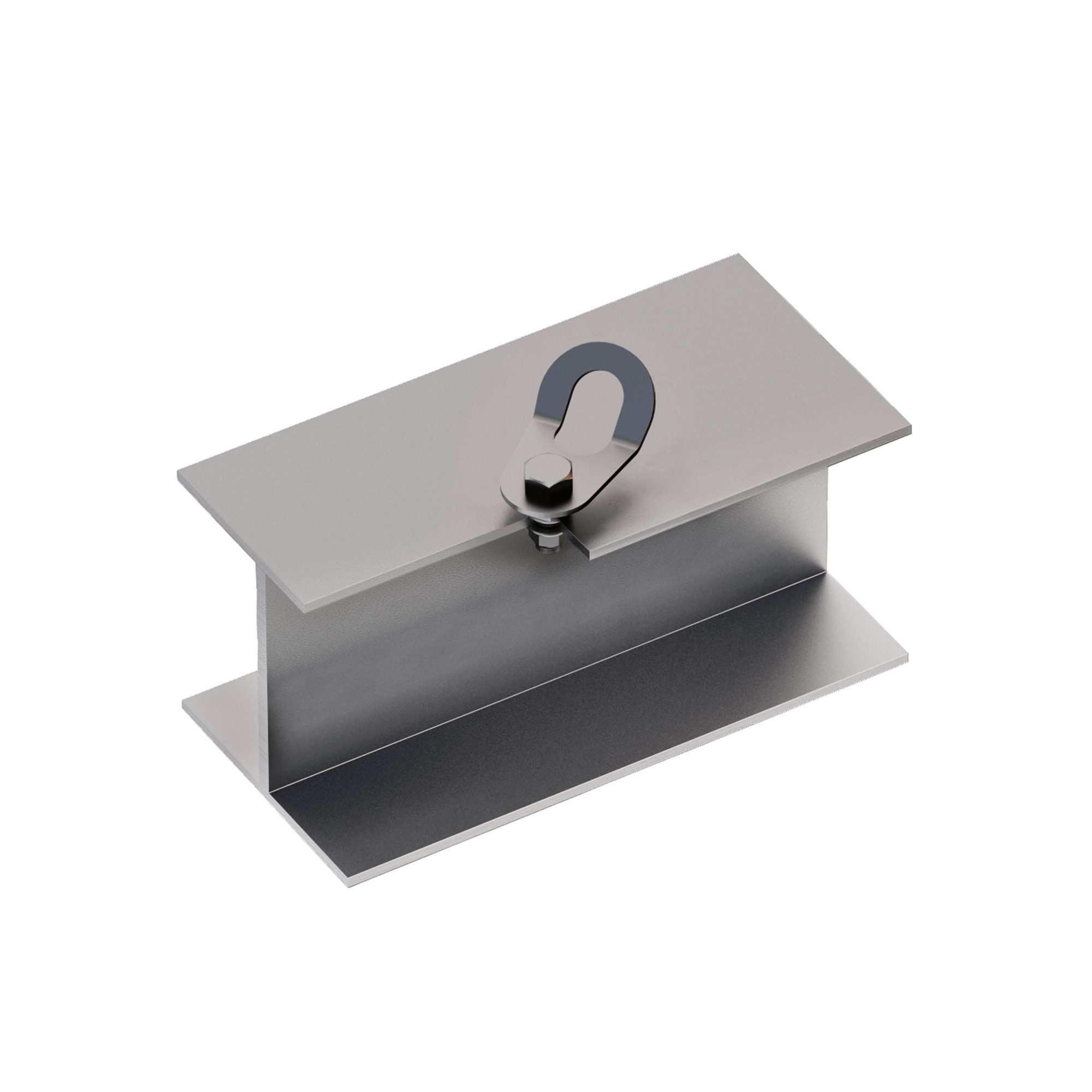

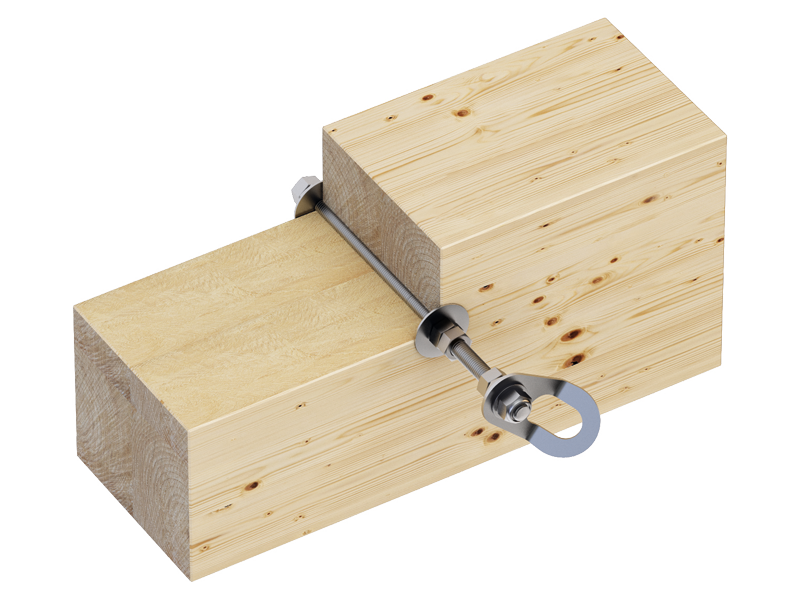

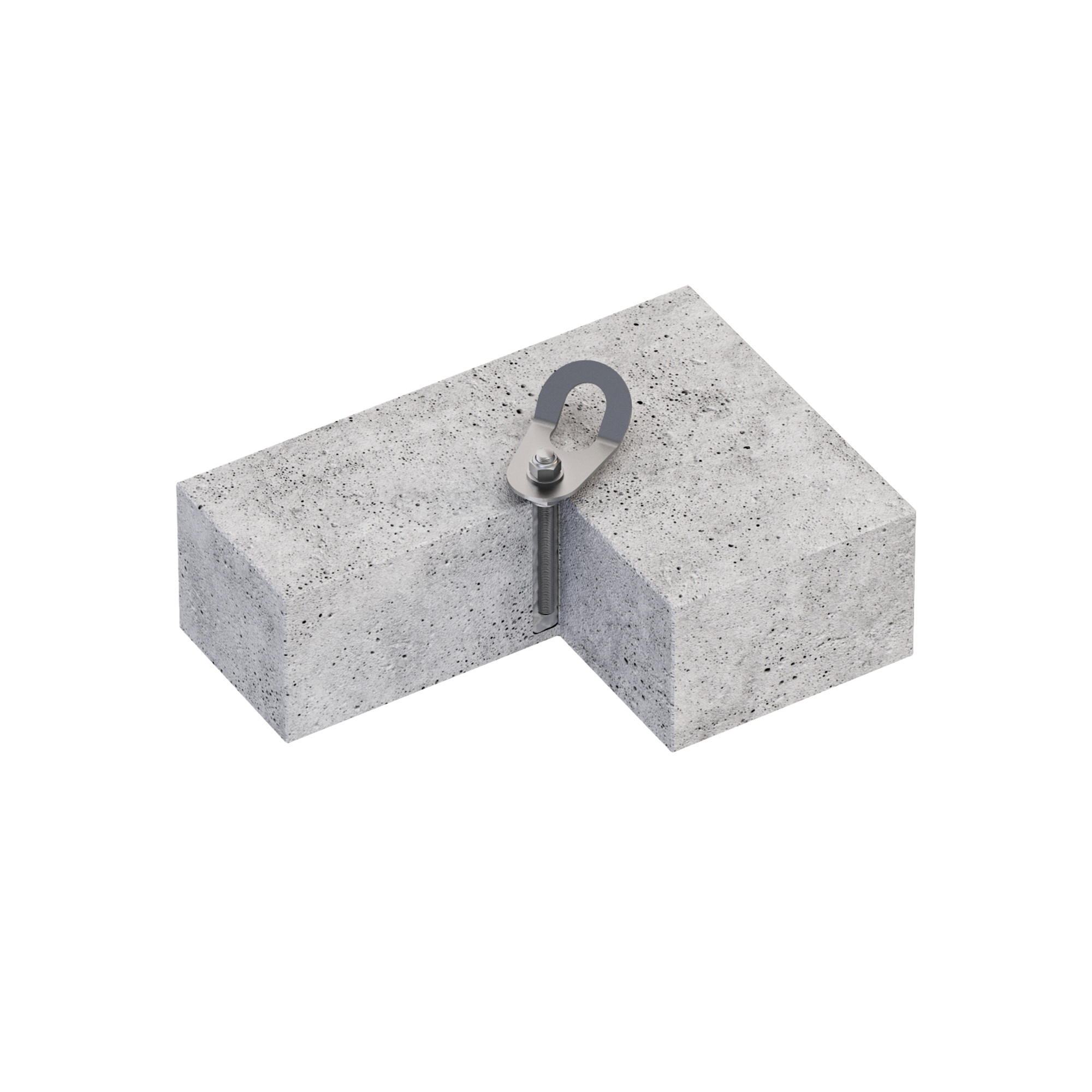

AOS ist die universelle Anschlagpunkt-Serie zur Installation auf flachen, geneigten oder vertikalen Strukturen aus Holz, Beton oder Stahl.
Aus Edelstahl, passt sich dank der in verschiedenen Längen erhältlichen Gewindestange an jede Struktur an.
AOS, der sichere und vielseitige Anschlagpunkt, der sich an alle Arten von Bedachungen anpasst.
Die Anschlagpunkte der AOS-Serie sind vielseitig anwendbar und stellen die optimale Lösung für die Arbeitssicherheit dar.
Sie können auf flachen, geneigten oder vertikalen Ebenen installiert werden und garantieren den Bedienern einen sicheren Zugang auf Dächer und Terrassen.
Die im System integrierte um 360° frei drehbare Anschlagöse liefert maximale Bewegungsfreiheit für den Benutzer und bietet praktische Anwendung und Sicherheit.
Für die Montage von AOS notwendige Schraubwaren (Bolzen, Mutter, Unterlegscheiben) werden mitgeliefert.
Maximale Traglast: 3 Bediener
Eigenschaften
| Anwendungen | EINZELPUNKTE |
|---|---|
| Unterkonstruktion | HOLZ, BETON, STAHL |
| Anwendungsbereiche | HOLZQUERSCHNITT MIN. 100 X 120MM, BETONSTÄRKE MIN. 164MM - STAHLSTRUKTUR MIN. 5MM |
| Anzahl der Personen | 3 |
| Material | EDELSTAHL 1.4301 / AISI304 |
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Konformitätserklärung | |
| Sicherheitshinweise, gebrauchs- und montageanleitung | |
| BIM.ifc File | |
| BIM.rfa File | |
| Erklärung zur Montage und Überprüfung | |
| EAC certificate (anchor points) |
Verlegeanleitung
| Aufbau und Verwendungsanleitung | |
|---|---|
| Installationsanleitung |
AOS
| ART.-NR. | Material | H
[mm]
|
Stk. |
|---|---|---|---|
| AOS50 | AISI 304 stainless steel grade 1.4301 | 80 | 1 |
| AOS130 | AISI 304 stainless steel grade 1.4301 | 175 | 1 |
| AOS200 | AISI 304 stainless steel grade 1.4301 | 250 | 1 |
| AOS300 | AISI 304 stainless steel grade 1.4301 | 350 | 1 |
| AOS400 | AISI 304 stainless steel grade 1.4301 | 450 | 1 |
| AOS500 | AISI 304 stainless steel grade 1.4301 | 550 | 1 |
