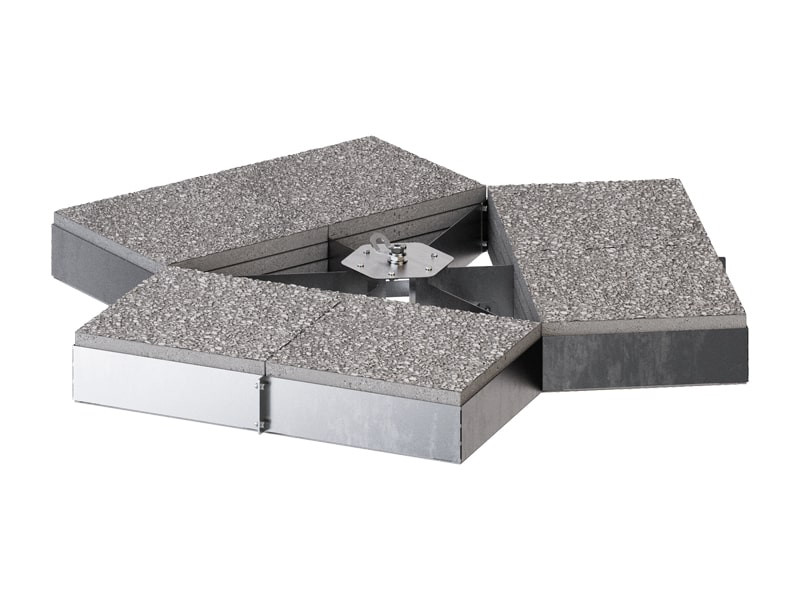

AOS01 + BLOCK
AUFLASTGEHALTENER ANSCHLAGPUNKT FÜR FLACHDÄCHER

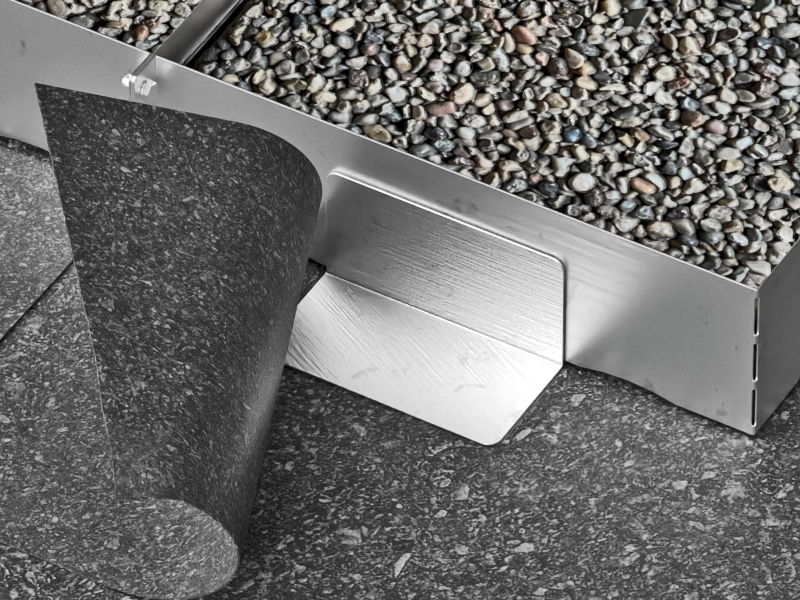

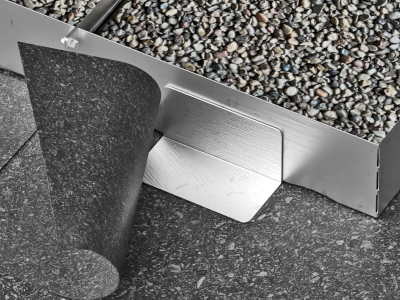

BLOCK ist die Halterung mit Auflast für die Montage des Anschlagpunkts AOS01 auf Flachdächern. Das System ist durchdringungsfrei und verhindert auf diese Weise Wärmebrücken; die langfristige Abdichtung der Konstruktion wird gewährleistet.
Beschreibung

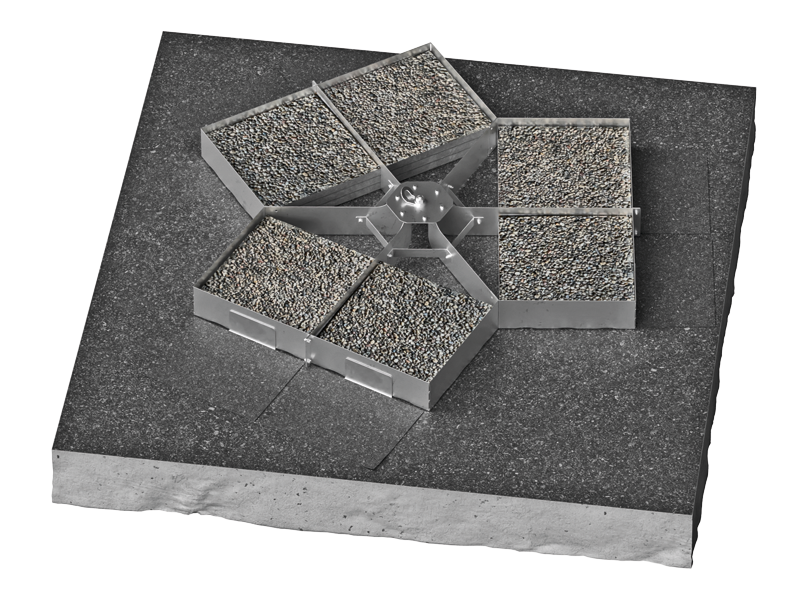

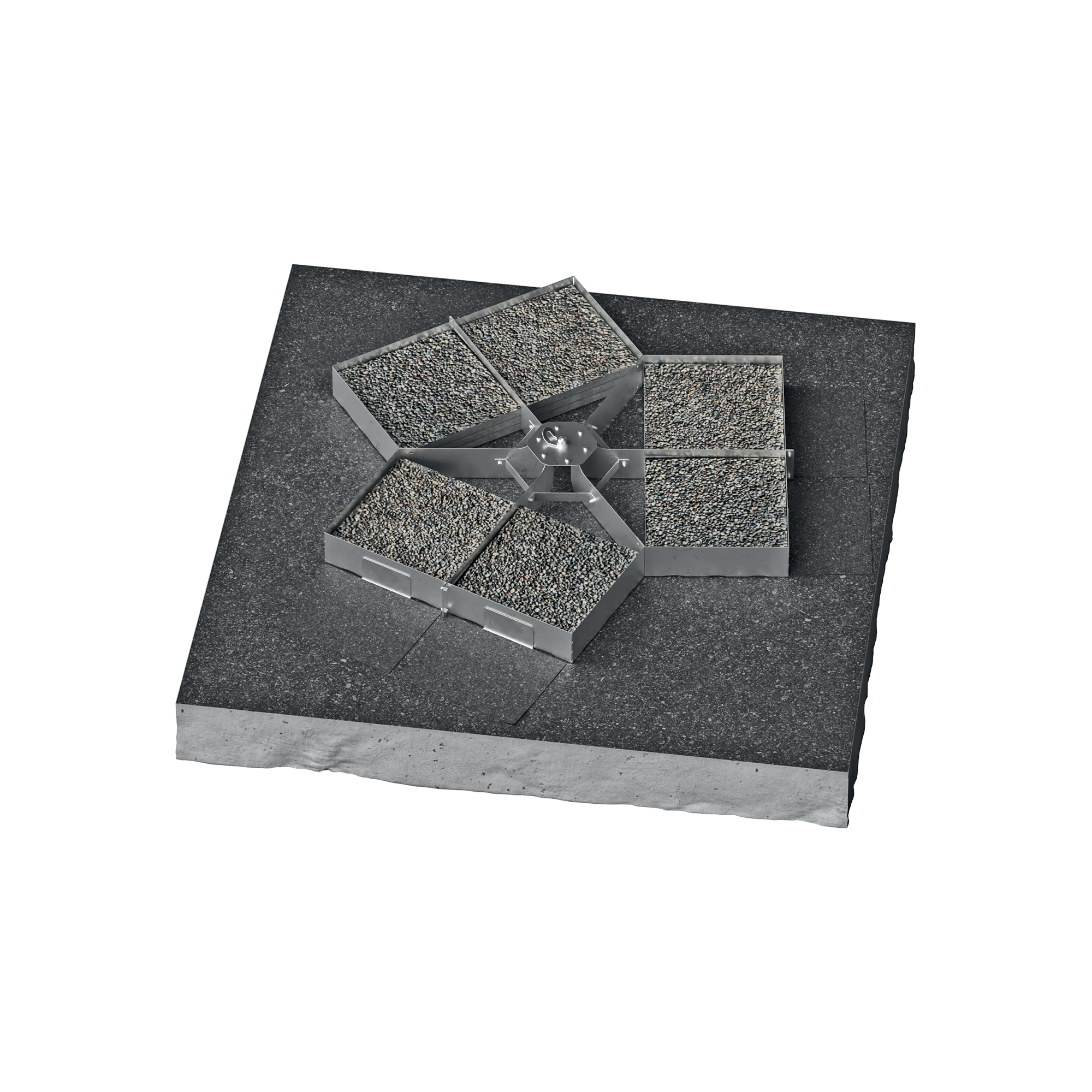

AOS01 und BLOCK, das System zur Erstellung eines Sekuranten auf Flachdächern.
Entwickelt für Flachdächer mit bis zu 5° Neigung, mit Abdichtung aus PVC oder Bitumen, mit oder ohne Kies. Hält Belastungen in der Ebene (360°) stand.
Technische Dokumentation
-
Technisches Datenblatt
-
BIM.ifc File
-
BIM.rfa File

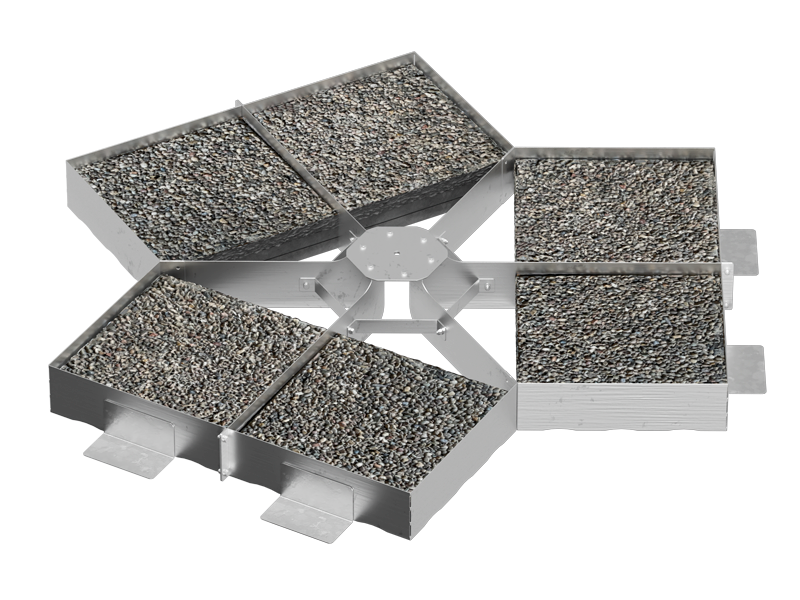

BLOCK
| ART.-NR. | Material | B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|
| BLOCK | AISI 304 stainless steel grade 1.4301 | 1870 | 165 | 1645 | 1 |
| BLOCKPLATE | - | - | - | - | 1 |
| BLOCKMAT | - | 550 | - | 1050 | 1 |
AOS01
| ART.-NR. | Material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
Zusammengesetzt aus
