ANSCHLAGPUNKT FÜR HOLZ-, BETON- UND STAHLUNTERKONSTRUKTIONEN
AOS01 + TOWER | TOWER A2

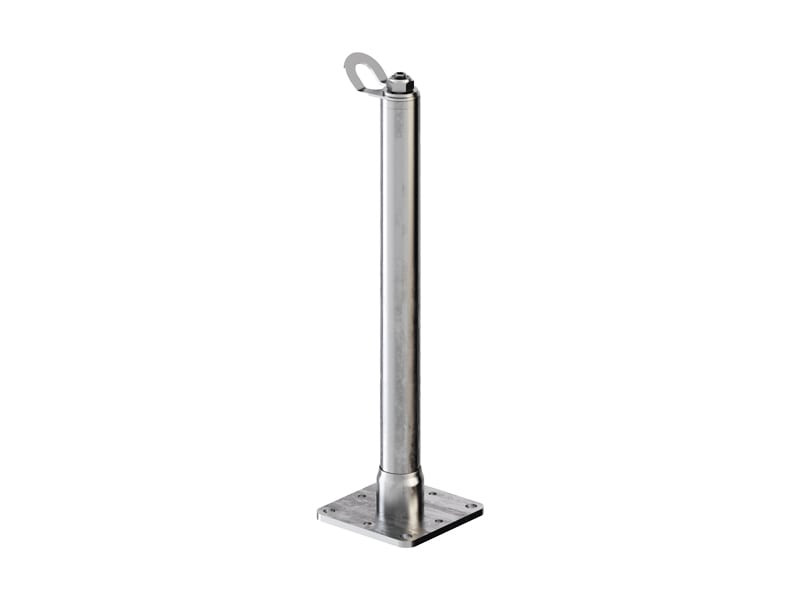

Die Stützen TOWER und TOWER A2 bilden zusammen mit der Öse AOS01 einen Anschlagpunkt. Die zylindrischen Stützen mit geringen Abmessungen sind ausgesprochen unauffällig. Es handelt sich dabei um Vorrichtungen mit kontrollierter Verformung, um die Belastung, die auf die Konstruktion übertragen wird, zu begrenzen.
AOS und TOWER/TOWER A2, Anschlagsysteme für verschiedene Unterkonstruktionen.

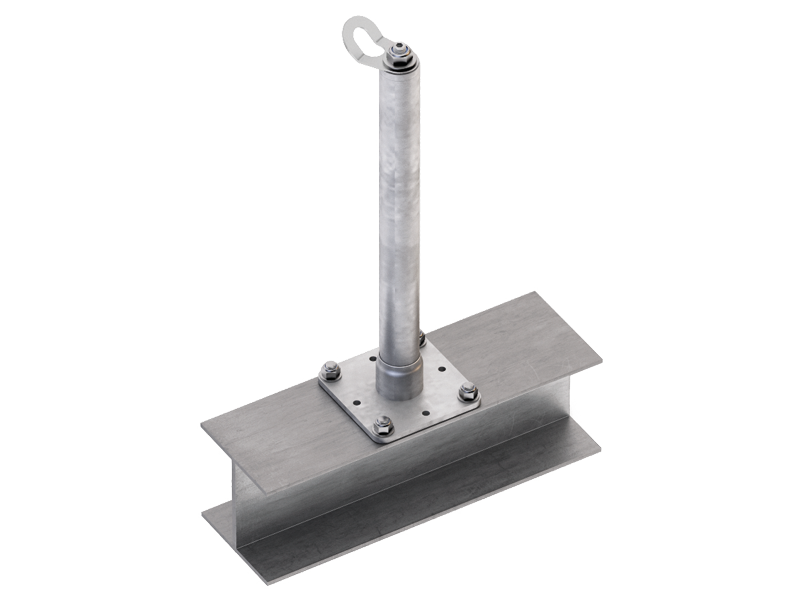

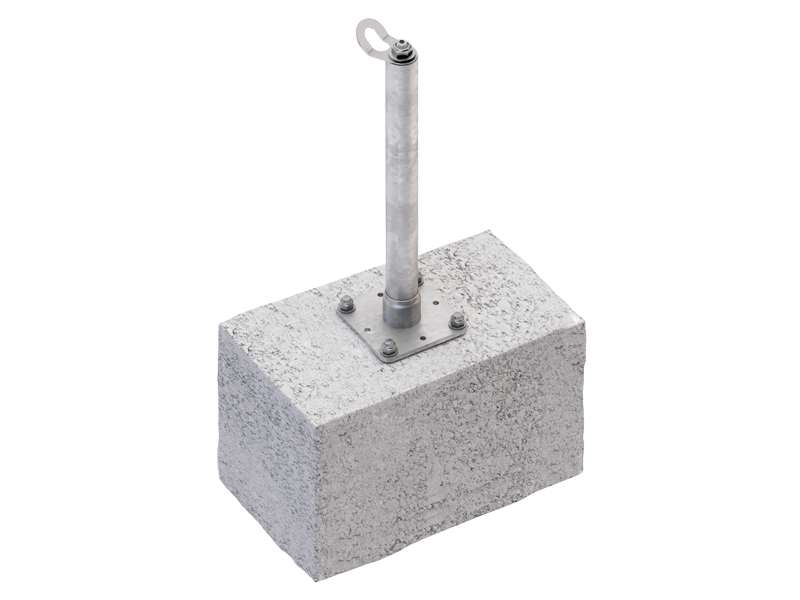

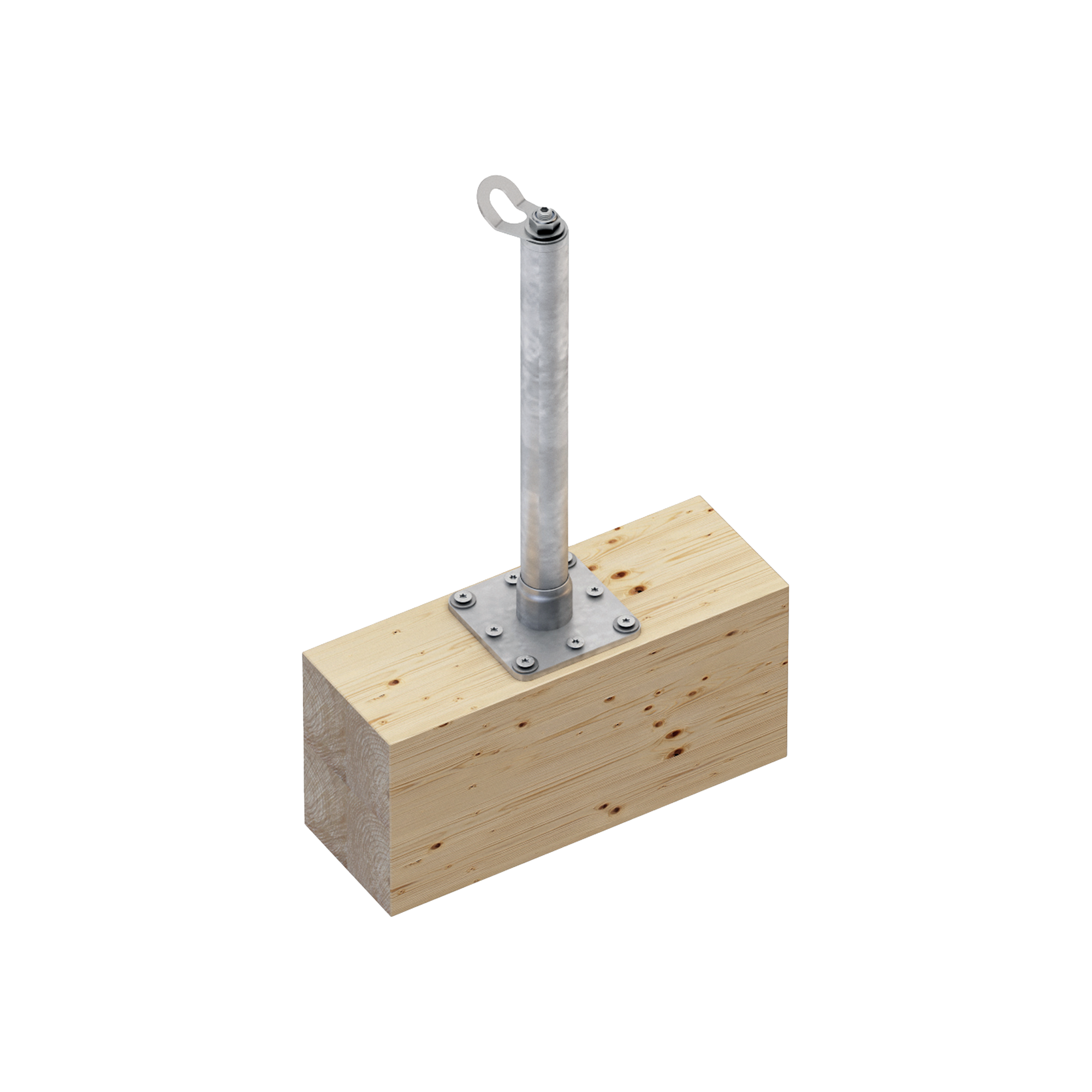

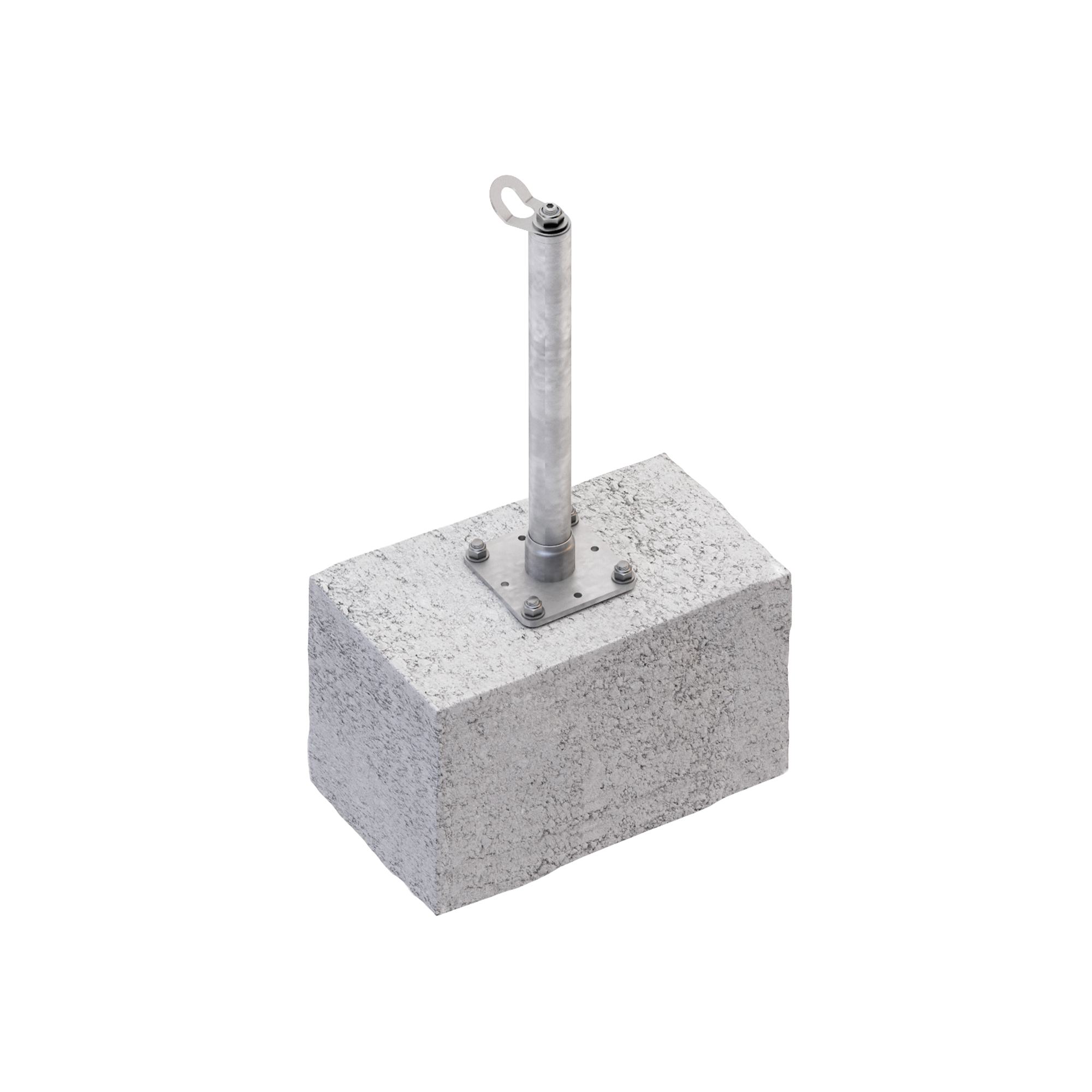

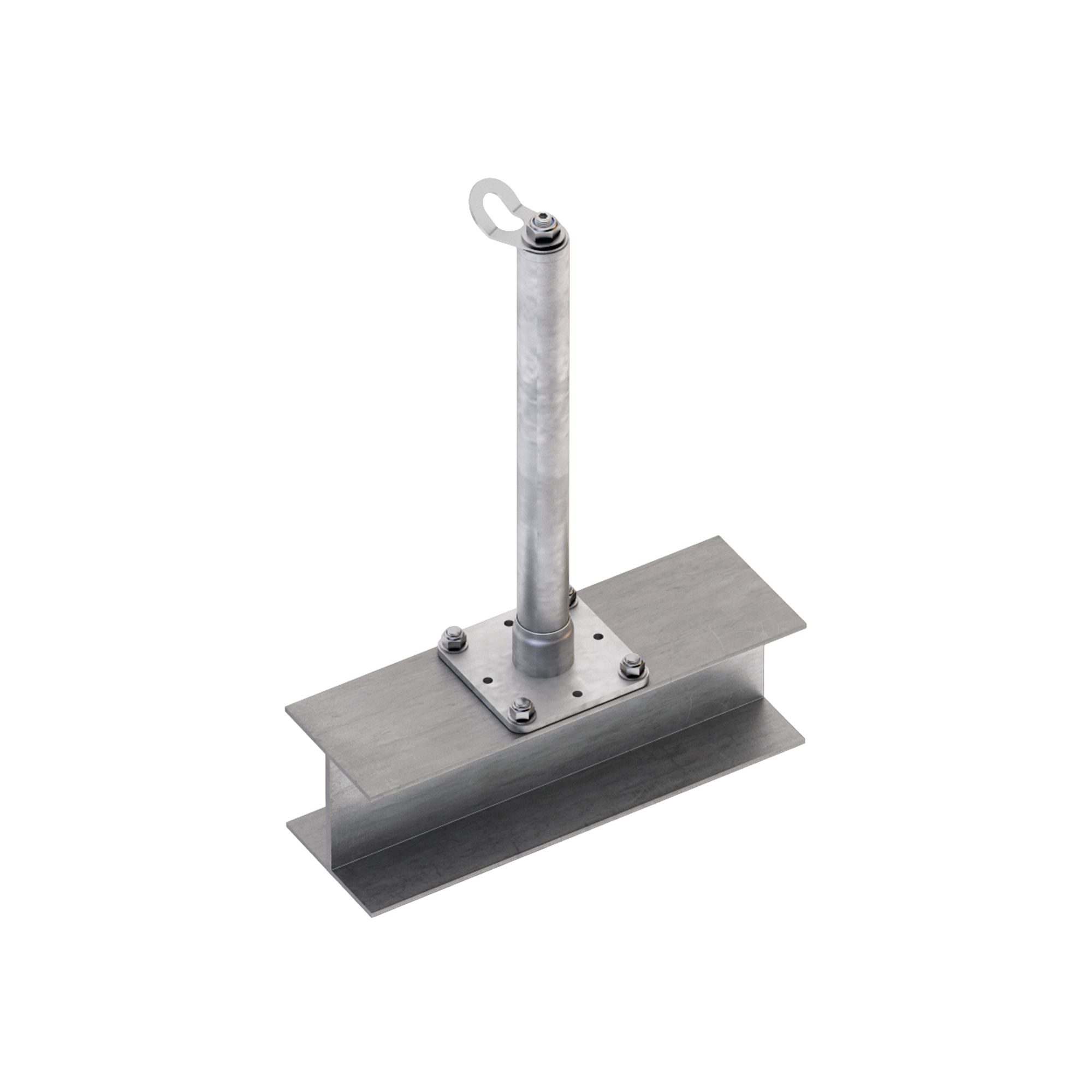

Die Halterung für den Anschlagpunkt AOS01 kann auf Holz, Beton und Stahl montiert werden. Sie hält sowohl Belastungen in der Ebene (360°) als auch Auszugskräften stand. Stützenhöhe von 300 bis 600 mm zur Anpassung an die verschiedenen Dachaufbauten.
Sie ist für den Einsatz auf Flachdächern, geneigten Dächern und an Decken ausgelegt.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Erklärung zur Montage und Überprüfung
|
TOWER
| ART.-NR. | Material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
TOWER A2
| ART.-NR. | Material | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| ART.-NR. | Material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
Stk. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
Zusammengesetzt aus
