HORIZONTALES SCHIENENSYSTEM

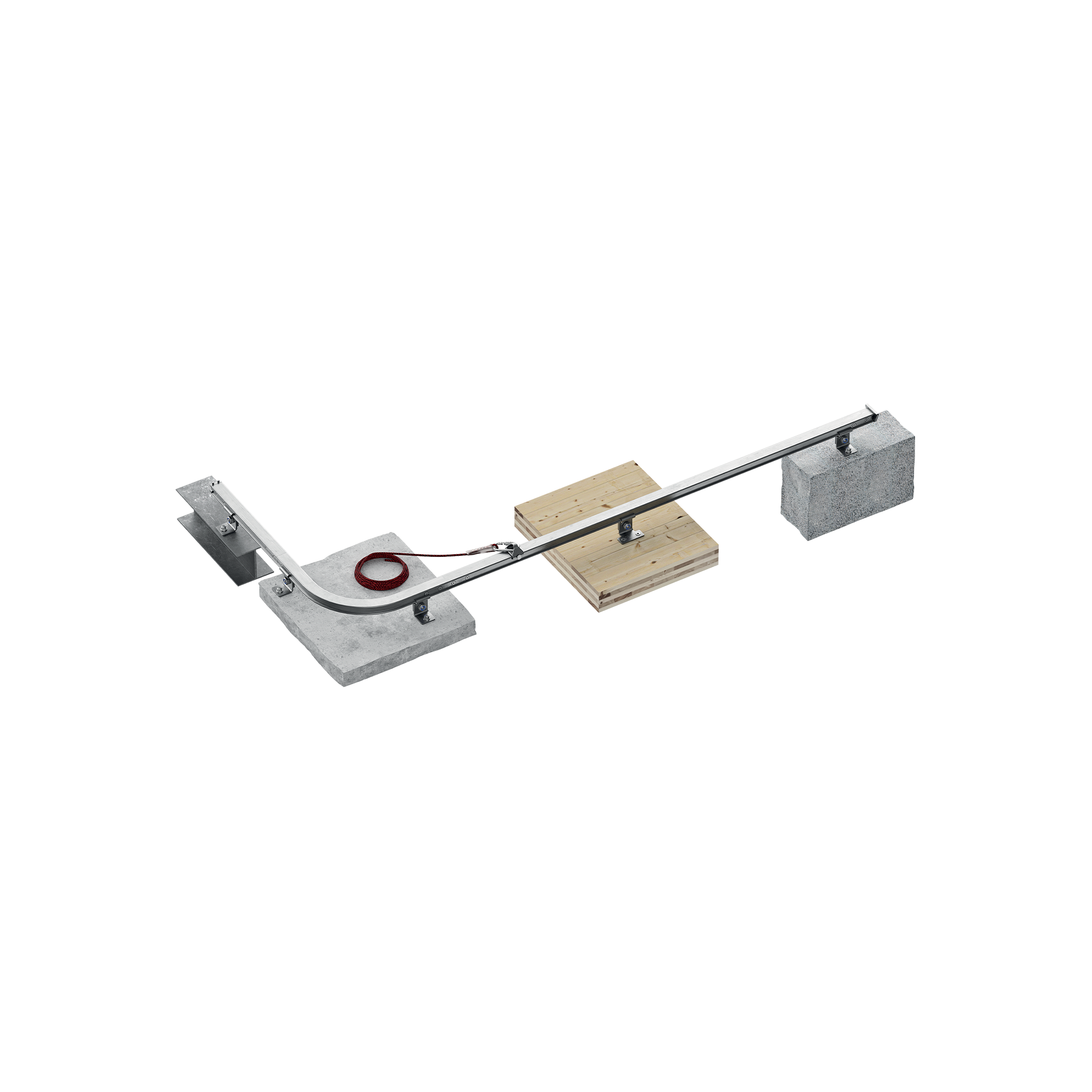

H-RAIL ON FLOOR
Der Einbau der Schiene erfordert einen sehr geringen Platzbedarf, das System ist durch ein unauffälliges Design gekennzeichnet.
Möglichkeit der Verwendung des Systems für verschiedene Anwendungen mit spezifischen Gleitern.
Durch den Abstand von bis zu 6 m zwischen den Halterungen wird für die Montage nur eine begrenzte Anzahl an Befestigungspunkten benötigt.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Konformitätserklärung | |
| Sicherheitshinweise, gebrauchs- und montageanleitung | |
| Erklärung zur Montage und Überprüfung |
Verlegeanleitung
| Aufbau und Verwendungsanleitung |
|---|
SCHIENE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAIL3000 | 3m aluminium rail | 1 |
| RAILC90 | 90° aluminium bend for rail | 1 |
| RAILC120 | 120° aluminium bend for rail | 1 |
| RAILC135 | 135° aluminium bend for rail | 1 |
| RAILC150 | 150° aluminium bend for rail | 1 |
HALTERUNG
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAILBRAT | support element for rail | 1 |
| RAILBRAT12 | M12 plate for RAILBRAT | 1 |
| RAILBRATW | for fixing on wood | 1 |
| RAILBRAS | for direct fixing on steel | 1 |
| RAILBRAW | for direct fixing on wood/concrete | 1 |
ENDBEFESTIGUNG
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAILEND | rail end-stop without exit | 1 |
| RAILENDOPEN | rail end-stop with exit | 1 |
VERBINDUNG
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAILJUN | junction for rails and bends | 1 |
TOOL
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAILJUNTOOL | template for rail junction holes | 1 |
| RAILPLATE | Rail system ID plate | 1 |
BEFESTIGUNG
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RAILOCKSCREW | Lock screw | 500 |
| RAILSCREW | DIN 7991 A2-70 | 50 |
