STÜTZE FÜR AOS01 ODER SEILSYSTEM

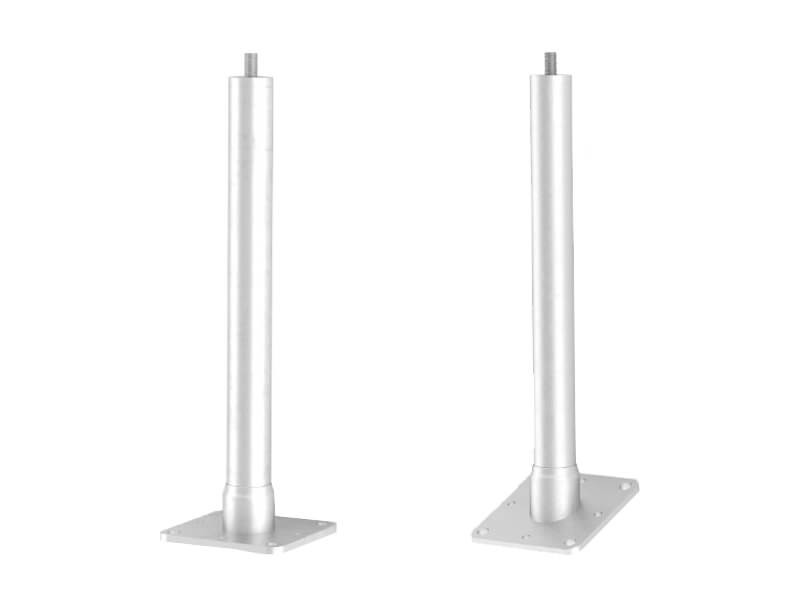

TOWER

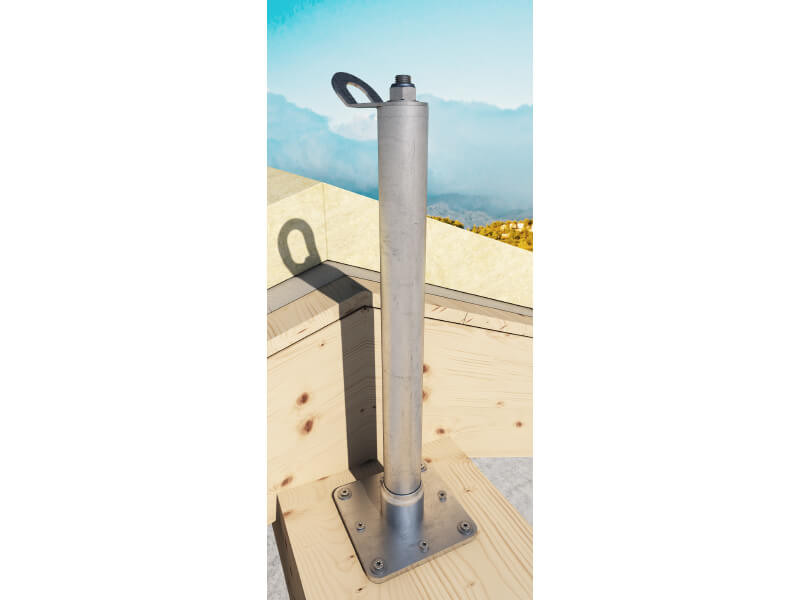

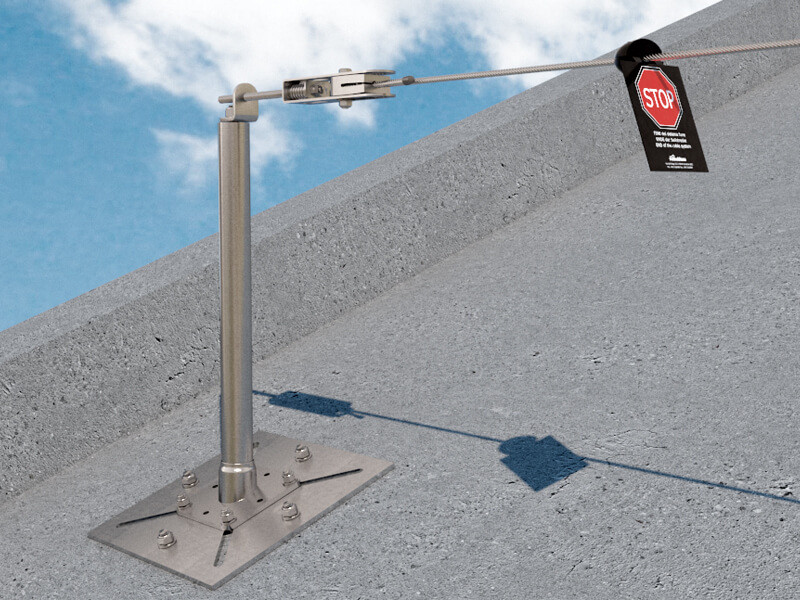

Die Halterung TOWER kann direkt auf Holz, Beton und Stahl montiert werden.
Es handelt sich um eine Einrichtung mit kontrollierter Verformung, die im Falle eines Sturzes des Bedieners aus der Höhe zur Verringerung der Last auf der Befestigung/Untergrund beiträgt.
Video
Entdecken Sie TOWER, die Halterung für Absturzsicherungssysteme an Holz, Beton und Trapezblech, die die Arbeitssicherheit garantiert.
Die Halterung TOWER zeigt ein stark elastisch-plastisches Verhalten, wodurch die Last auf die Befestigungen und die Struktur im Falle eines Sturzes des Bedieners reduziert wird.
Halterungshöhe von 300 bis 600 mm zur Anpassung an die verschiedenen Dachaufbauten.

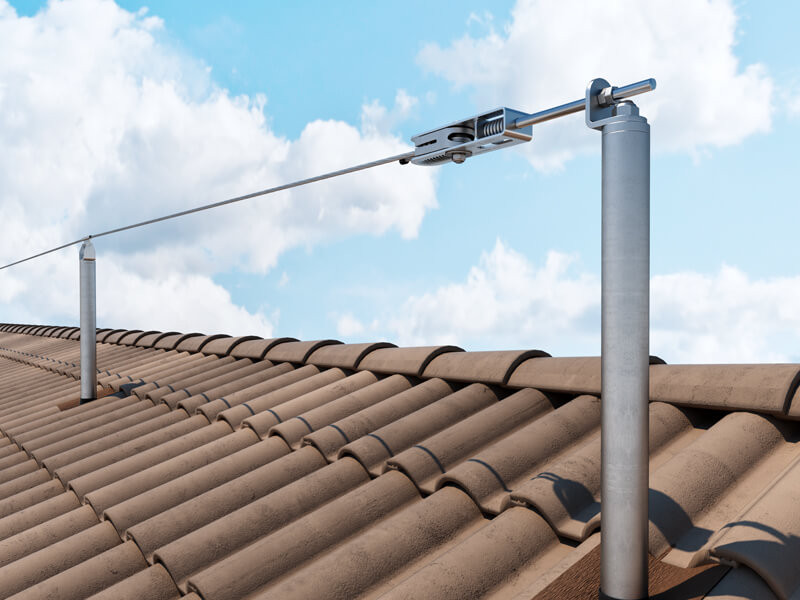

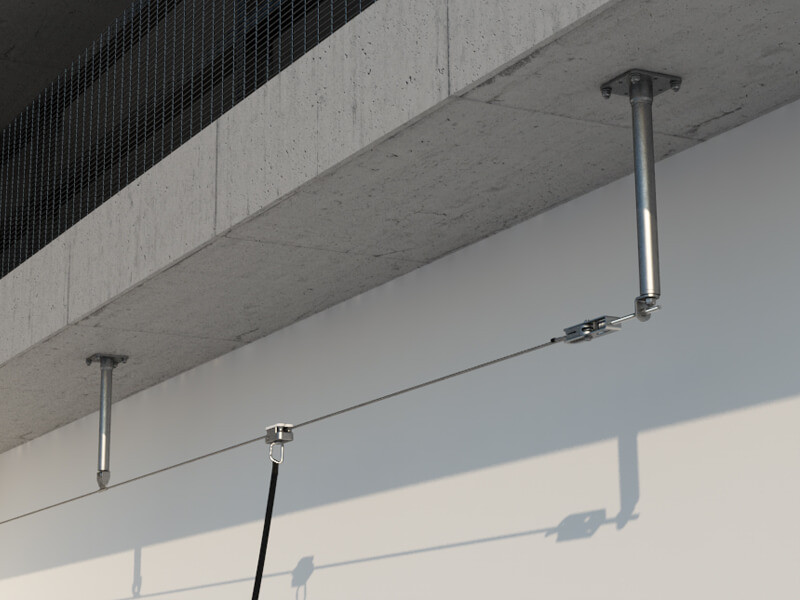

Geeignet zur Verlegung auf ebenen und geneigten Flächen und zur Realisierung von Überkopf-Seilsystemen.
Dank des unauffälligen Designs stellt die montierte Halterung eine optisch ansprechende Lösung dar.
Maximale Tragkraft: bis zu 4 Bediener
Eigenschaften
| Anwendungen | SEILSYSTEM, EINZELPUNKTE |
|---|---|
| Unterkonstruktion | HOLZ, BETON, STAHL |
| Anwendungsbereiche | HOLZQUERSCHNITT MIN. 160 X 160MM, BETONSTÄRKE MIN. 140MM, STAHLSTRUKTUR MIN. 6MM |
| Anzahl der Personen | 4 |
| Material | FEUERVERZINKTER STAHL S235JR |
Technische Dokumentation
| Australien-Zertifizierung | |
|---|---|
| Konformitätserklärung | |
| Sicherheitshinweise, gebrauchs- und montageanleitung | |
| BIM.ifc File | |
| BIM.rfa File | |
| Erklärung zur Montage und Überprüfung | |
| EAC certificate (anchor points) | |
| EAC certificate (anchor lines) |
Verlegeanleitung
| Aufbau und Verwendungsanleitung | |
|---|---|
| Installationsanleitung |
TOWER
| ART.-NR. | Material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
Zugehörige Produkte
-
AOS01
ANSCHLAGPUNKT FÜR HALTERUNGEN
-

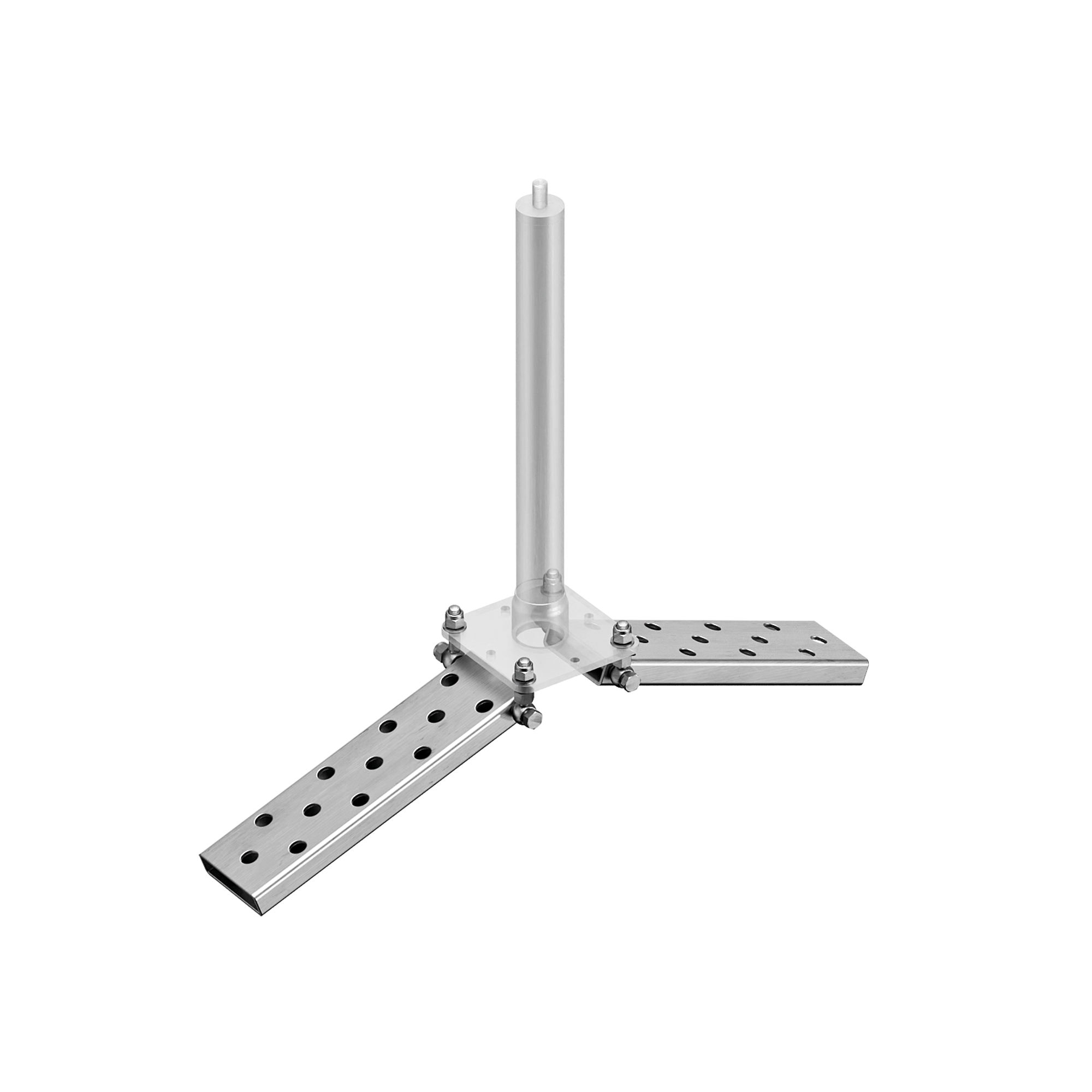

TOWER PEAK
BEFESTIGUNGSSET FÜR TOWER ZUR INSTALLATION AUF FIRST
-

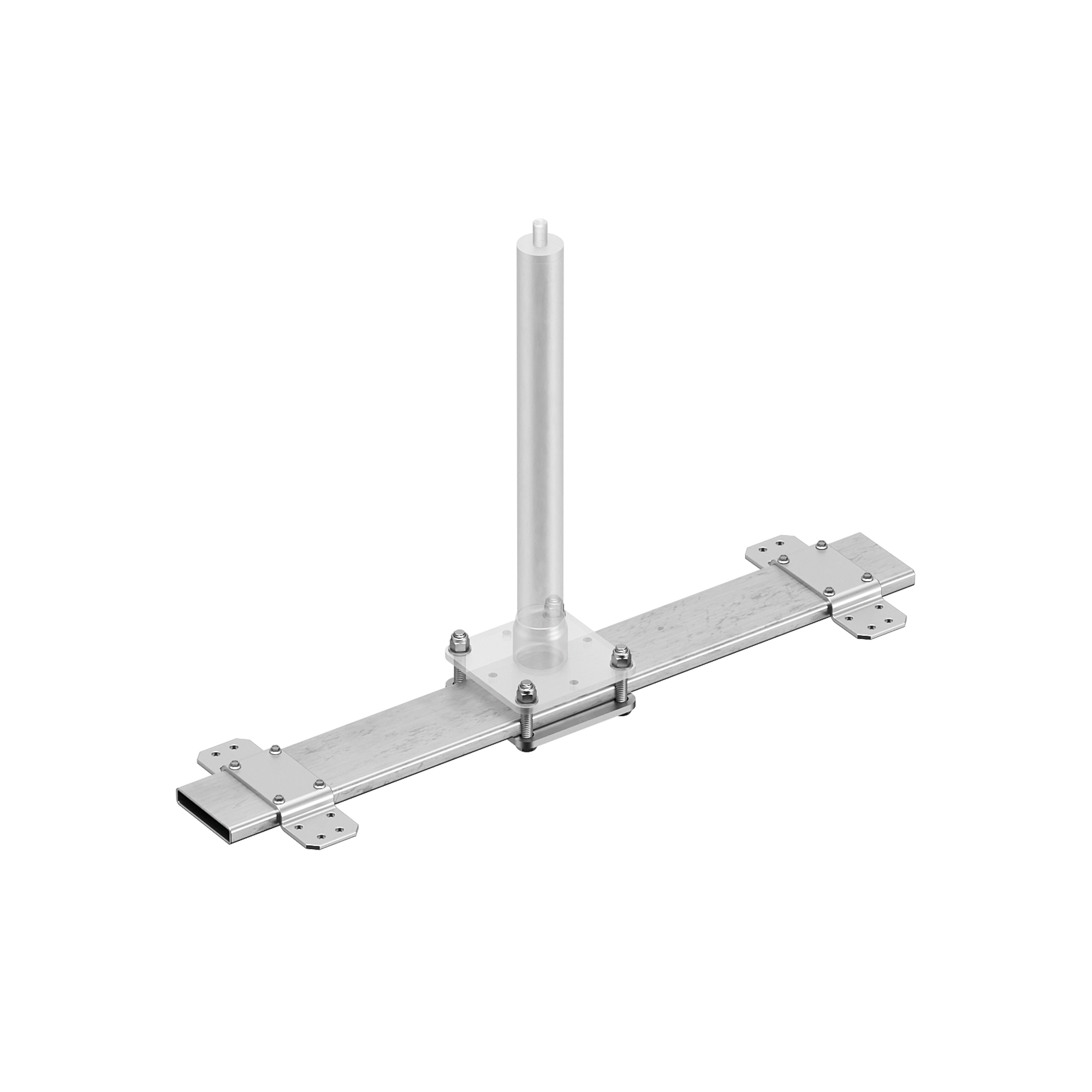

TOWER SLOPE
BEFESTIGUNGSSCHIENE FÜR TOWER ZUR INSTALLATION AUF STEILDACH
-

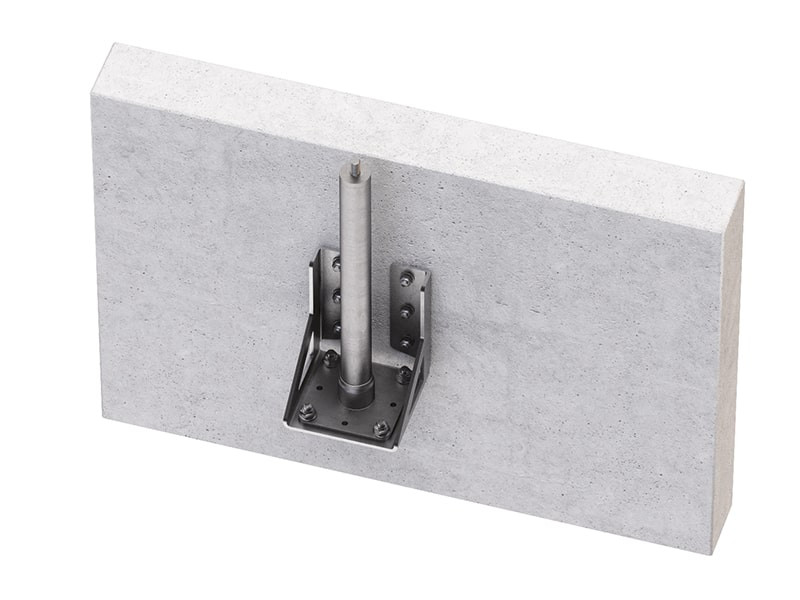

TOWLAT
ADAPTER ZUR VERTIKALEN MONTAGE DES TOWER
-

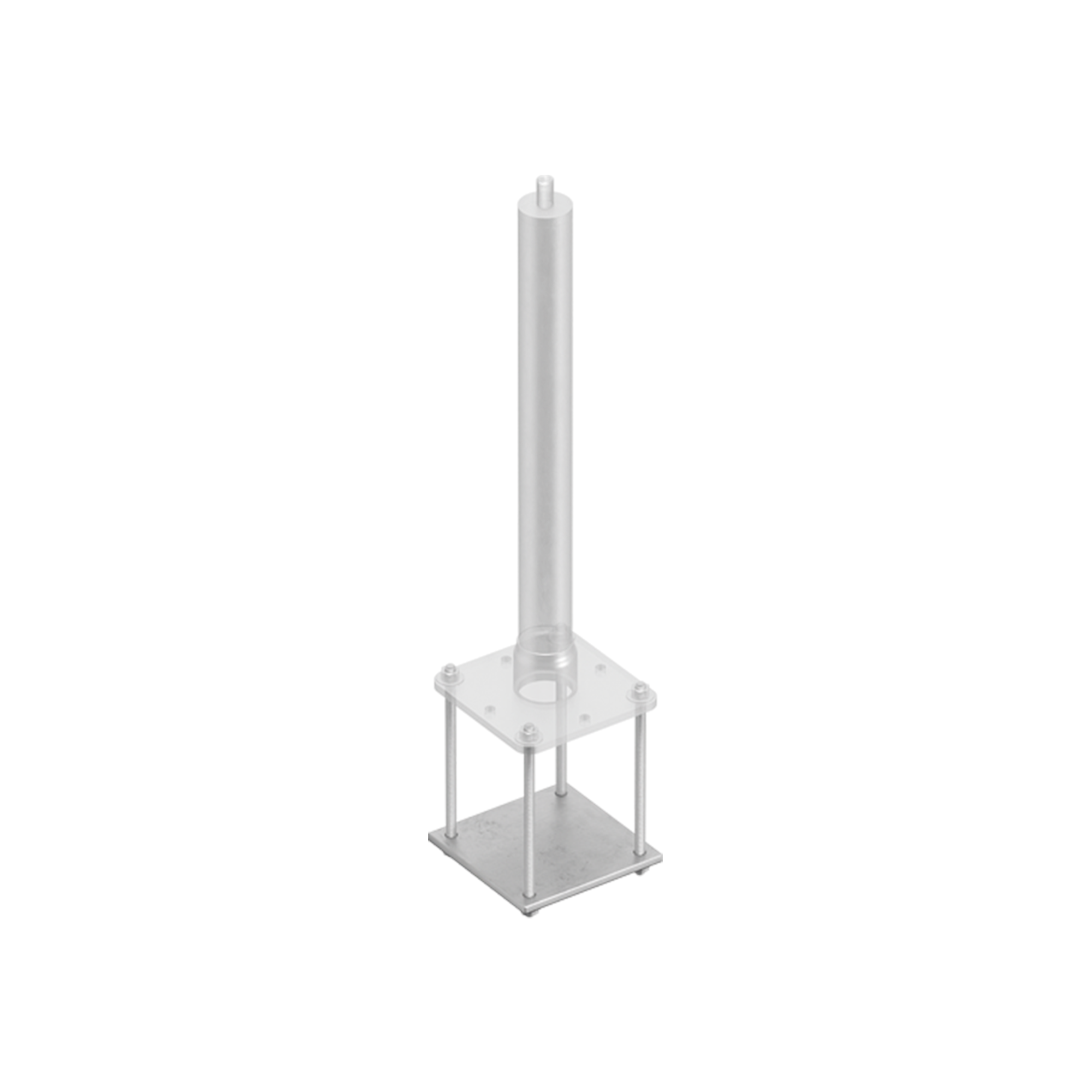

TOPLATE
KONTERPLATTE FÜR TOWER
-

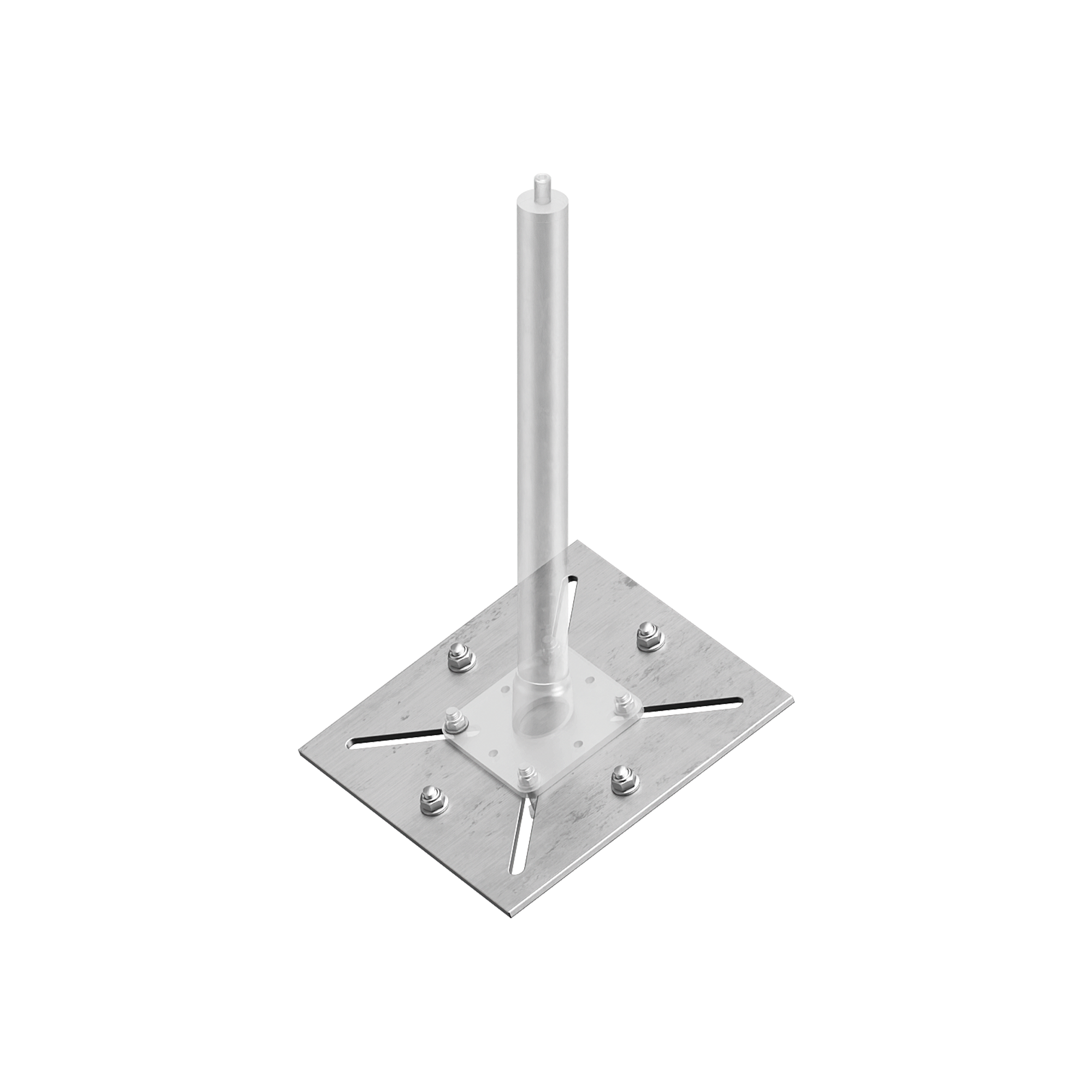

TOPLATE 2.0
KONTERPLATTE FÜR TOWER XL
-
VGS
VOLLGEWINDE-VERBINDER MIT SENK- ODER SECHSKANTKOPF
-
MET
GEWINDESTANGEN, MUTTERN UND UNTERLEGSCHEIBEN
-
AB1
BETONSPREIZANKER CE1
-
VIN-FIX PRO
CHEMISCHER DÜBEL AUF VINYLESTERBASIS, STYROLFREI
-
MANICA
Dichtungsmanschette für Rohre und verlegte Kabel
-

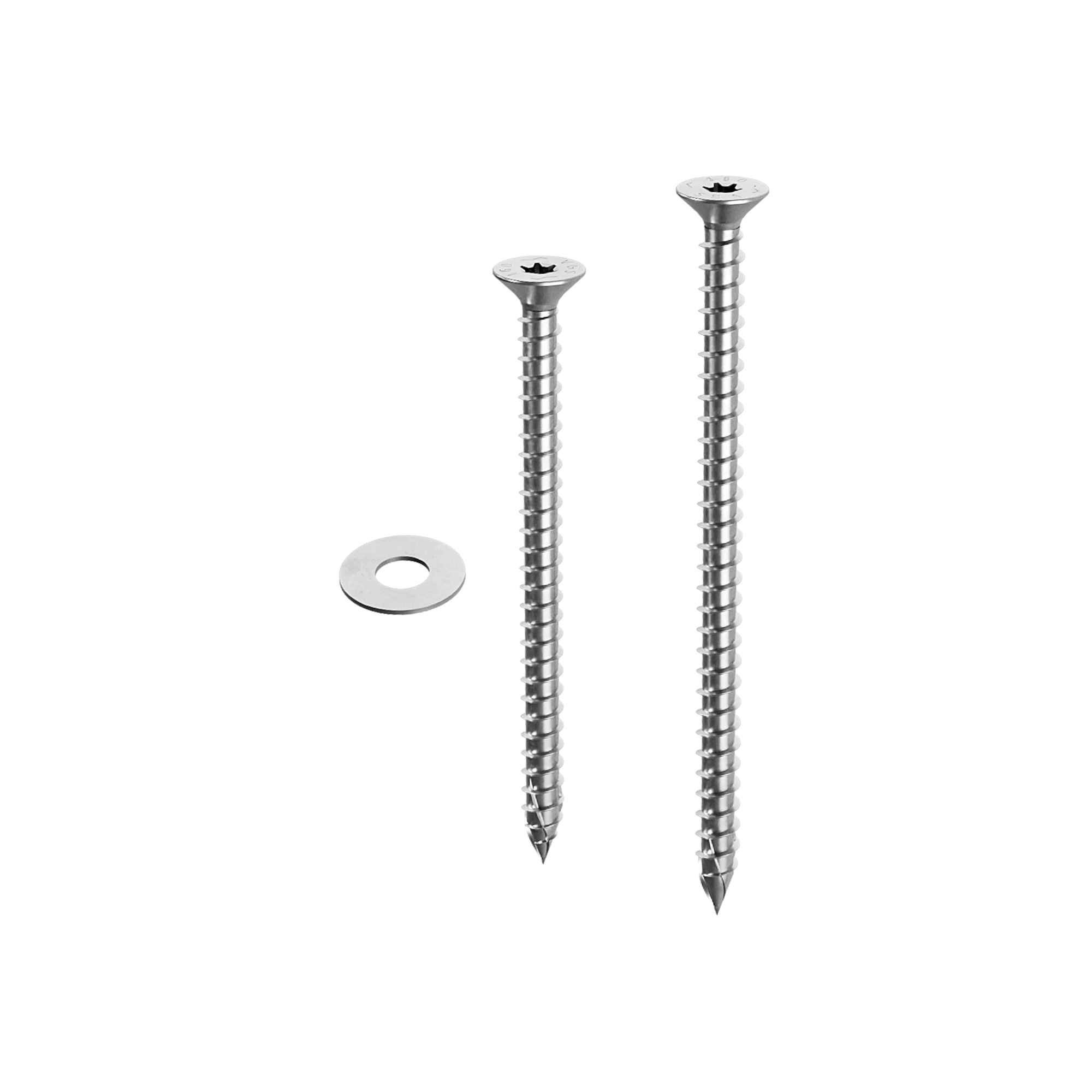

BEFTOWER
