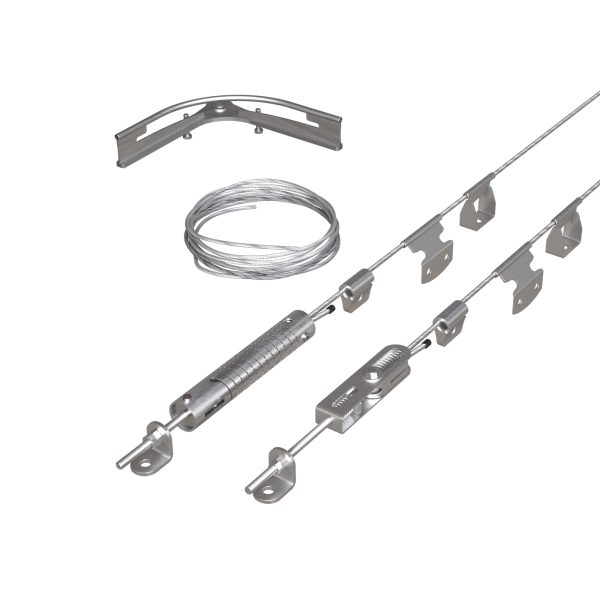

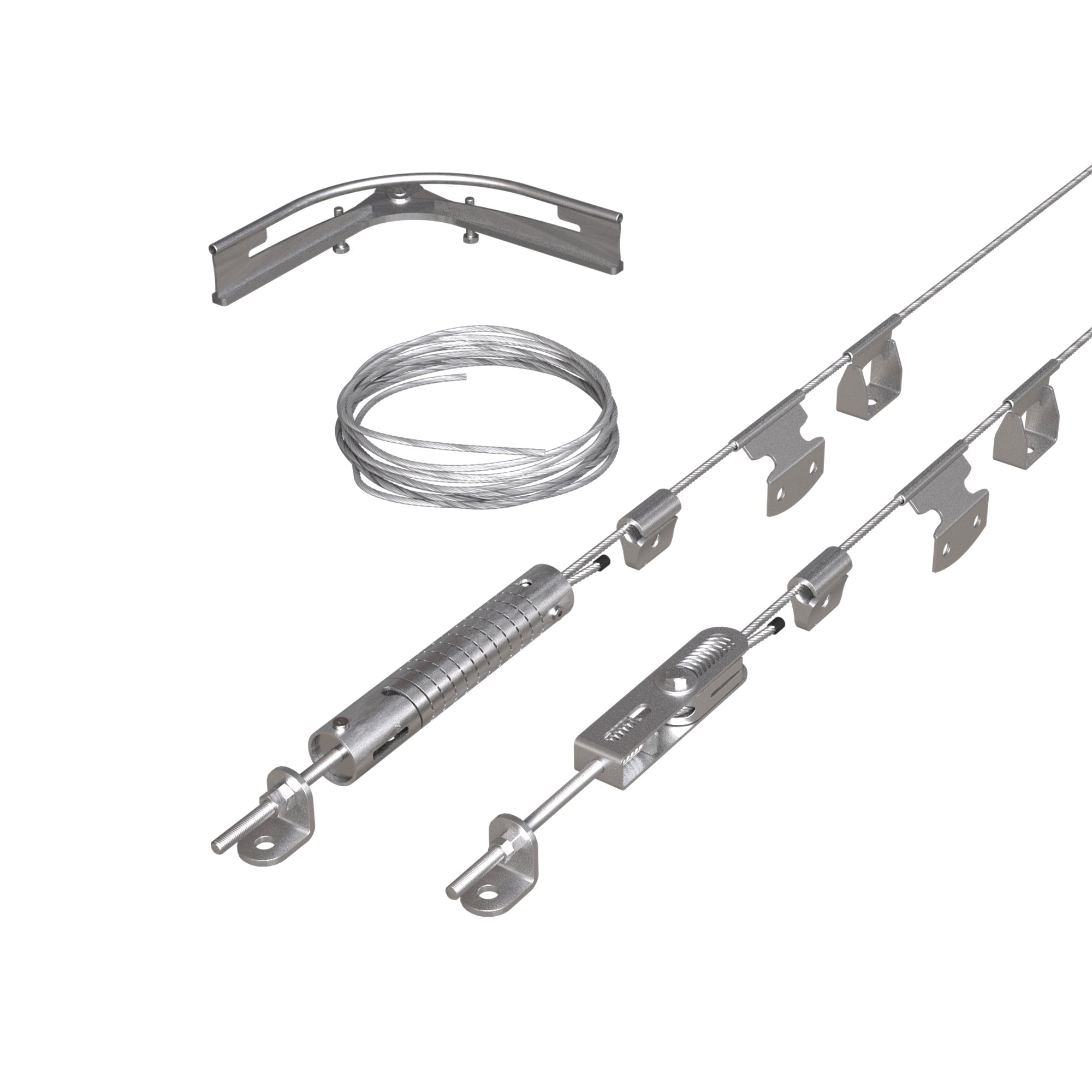

ABSTURZSICHERUNG - MODULARES HORIZONTALES SEILSICHERUNGSSYSTEM PATROL
Horizontale Absturzsicherung mit schneller Montage auf jedem Untergrund
Die Absturzsicherung PATROL ist ein modulares Seilsicherungssystem zur Gestaltung von überfahrbaren und nicht überfahrbaren horizontalen Dächer- und Fassaden-Seilsicherungssystemen. Dank der speziellen Stützen für jede Art von Untergrund sowie der großen Auswahl an Zubehör für alle Projektanforderungen ermöglicht das einfache Design eine schnelle Montage an Untergründen aus Holz, Metall oder Beton.
Das PATROL-System verwendet keine Crimp-Befestigungen, deshalb werden alle Teile mit herkömmlichen Werkzeugen montiert. Kostspielige Maschinen für die Montage oder zur Kontrolle der Crimpung sind nicht erforderlich. Die doppelte Endbefestigung, die sowohl als Falldämpfer als auch als Spannvorrichtung wirkt, ermöglicht eine einfachere Montage des Seils und eine gut verteilte Spannung, selbst über eine längeres Seilsystem mit mehreren Eckelementen. Die Komponenten lassen sich anhand der Anleitung mit genauen Montageplänen und der online verfügbaren Montagevideos in wenigen Schritten zusammenbauen.

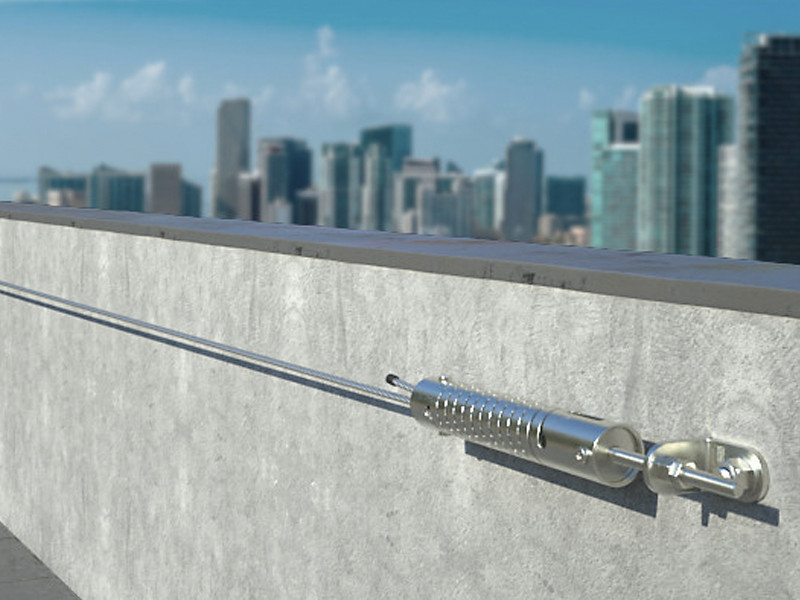

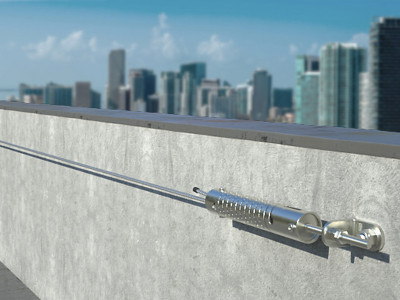

Das horizontale Seilsicherungssystem PATROL bietet dank der Spannvorrichtung mit Falldämpfer SPEAREVO maximale Spannweiten von 15 Metern zwischen den Stützen. Das Gerät reduziert die Belastungen an den Endbefestigungen und somit die der Befestigungen an der Unterkonstruktion, wodurch die Gesamtzuverlässigkeit des Systems verbessert wird.
Technische Merkmale und Kontrollen der Absturzsicherung PATROL

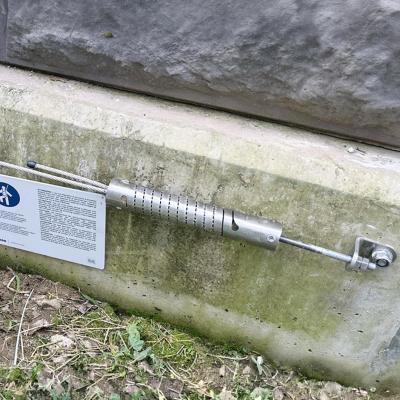

Das System PATROL ist mit Endbefestigungen SPEAR und SPEAREVO ausgerüstet, an deren beiden Enden sich Federn befinden. Sie ermöglichen, dass das System eine Dehnung des Seils aufgrund von Temperaturunterschieden in der kalten und warmen Jahreszeit ausgleicht und die Stützen vor Bauschäden geschützt werden. Diese Eigenschaft ist von grundlegender Bedeutung für die Montage auf Flachdächern oder an Fassaden, die starken Temperaturschwankungen ausgesetzt sind, da eine unkontrollierte Dehnung zu einer übermäßigen Belastung der Befestigungen führen würde.
Die Falldämpfung des PATROL-Systems, die von der Spannvorrichtung mit Falldämpfer SPEAREVO geregelt wird, ermöglicht maximale Spannweiten bis zu 15 Metern. Dies reduziert die Belastungen an den Endbefestigungen und Befestigungen erheblich. Dieser technische Vorteil führt zu einer Verringerung der Installationskosten und bietet eine höhere Planungsflexibilität für lange Seilsysteme an umfangreichen Dächern und Fassaden.
Für das System PATROL ist alle 12 Monate ab der Erstinstallation eine Inspektion und Kontrolle vorgesehen. Alle Komponenten des Seilsicherungssystems sind sichtbar, und die Überholung des Systems, die Kontrolle sowie das Nachspannen des Seils sind einfache Eingriffe, die ohne Spezialausrüstung durchgeführt werden können. Aufgrund der Wartungsfreundlichkeit verringern sich die Zeiten und Kosten der regelmäßigen Kontrolle, und die Einhaltung der Vorschriften wird mit einfachen Verfahren gewährleistet.
Wie kann die korrekte Spannung des Seils an einem besonders langen horizontalen Seilsicherungssystem gewährleistet werden?
Das Seilsystem PATROL verwendet zwei Endbefestigungen, die sowohl als Falldämpfer als auch als Spannvorrichtung fungieren. Dies ermöglicht eine gute Verteilung der Spannung selbst über lange Systeme mit mehreren Bögen. Mit den Federn, die in die Endbefestigungen SPEAR und SPEAREVO integriert sind, kompensiert das System automatisch die Wärmeausdehnung, sodass die richtige Spannung unabhängig von Wetterschwankungen erhalten bleibt.
Technische Dokumentation
-
Technisches Datenblatt
-
BIM.ifc File
-
BIM.rfa File
-
Konformitätserklärung (SPEAR)
- Konformitätserklärung (SPEAR) Bulgarian
- Konformitätserklärung (SPEAR) Croatian
- Konformitätserklärung (SPEAR) Czech
- Konformitätserklärung (SPEAR) Danish
- Konformitätserklärung (SPEAR) Dutch
- Konformitätserklärung (SPEAR) English
- Konformitätserklärung (SPEAR) Estonian
- Konformitätserklärung (SPEAR) Finnish
- Konformitätserklärung (SPEAR) French
- Konformitätserklärung (SPEAR) German
- Konformitätserklärung (SPEAR) Greek
- Konformitätserklärung (SPEAR) Hungarian
- Konformitätserklärung (SPEAR) Italian
- Konformitätserklärung (SPEAR) Latvia
- Konformitätserklärung (SPEAR) Lithuanian
- Konformitätserklärung (SPEAR) Polish
- Konformitätserklärung (SPEAR) Portuguese
- Konformitätserklärung (SPEAR) Romanian
- Konformitätserklärung (SPEAR) Slovak
- Konformitätserklärung (SPEAR) Slovene
- Konformitätserklärung (SPEAR) Spanish
- Konformitätserklärung (SPEAR) Swedish
-
Konformitätserklärung (SPEAREVO)
- Konformitätserklärung (SPEAREVO) Bulgarian
- Konformitätserklärung (SPEAREVO) Croatian
- Konformitätserklärung (SPEAREVO) Czech
- Konformitätserklärung (SPEAREVO) Danish
- Konformitätserklärung (SPEAREVO) Dutch
- Konformitätserklärung (SPEAREVO) English
- Konformitätserklärung (SPEAREVO) Estonian
- Konformitätserklärung (SPEAREVO) Finnish
- Konformitätserklärung (SPEAREVO) French
- Konformitätserklärung (SPEAREVO) German
- Konformitätserklärung (SPEAREVO) Greek
- Konformitätserklärung (SPEAREVO) Hungarian
- Konformitätserklärung (SPEAREVO) Italian
- Konformitätserklärung (SPEAREVO) Latvia
- Konformitätserklärung (SPEAREVO) Lithuanian
- Konformitätserklärung (SPEAREVO) Polish
- Konformitätserklärung (SPEAREVO) Portuguese
- Konformitätserklärung (SPEAREVO) Romanian
- Konformitätserklärung (SPEAREVO) Slovak
- Konformitätserklärung (SPEAREVO) Slovene
- Konformitätserklärung (SPEAREVO) Spanish
- Konformitätserklärung (SPEAREVO) Swedish
-
Tabellenkalkulationsprogramm LIFELINE CALCULATOR
-
Sicherheitshinweise, gebrauchs- und montageanleitung (SPEAREVO)
-
Sicherheitshinweise, gebrauchs- und montageanleitung (SPEAR)
-
Sicherheitshinweise, gebrauchs- und montageanleitung (SPEAR 2)
-
Installationsanleitung (SPEAR)
-
Installationsanleitung (SPEAREVO)
-
Installationsanleitung (SPEAR 2)
-
Installationsanleitung (BENDTOOL)
-
Installationsanleitung (SLIDE-SLIDE2-OHSLIDE)
TERMINALI
| ART.-NR. | Beschreibung | Material | B
[mm]
|
H
[mm]
|
L
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|---|---|
| PATROLTERM | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERMA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLEND | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERML | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 180 | 6 | 1 |
| PAREND | terminal element | AISI 304 stainless steel grade 1.4301 | 300 | 160 | 300 | - | 1 |
| PARENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 300 | 160 | 300 | - | 1 |
TENDITORI E ASSORBITORI DI ENERGIA
| ART.-NR. | Beschreibung | Material | B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|
| SPEAR | tensioner with absorber | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEARA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEAREVO | tensioner with absorber | AISI 304 stainless steel grade 1.4301 | 57.4 | 55 | 436 | 1 |
| SPEAREVOA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 | 57.4 | 55 | 436 | 1 |
INTERMEDI
| ART.-NR. | Beschreibung | Material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|---|
| PASINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 35 | 86 | 100 | 1 |
| PASINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 35 | 86 | 100 | 1 |
| PARINTER | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 100 | 87.3 | 120 | 1 |
| PARINTERA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 100 | 87.3 | 120 | 1 |
| PATROLINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 50 | 50 | 375 | 1 |
| PATROLMED | intermediate element | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 55 | 30 | 50 | - | 1 |
| OHINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 130 | 1 |
| OHINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 130 | 1 |
DISPOSITIVI SCORREVOLI
| ART.-NR. | Beschreibung | Material | B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|
| SLIDE1 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2A4 | sliding device | AISI 316 stainless steel grade 1.4401 | 30 | 60 | 60 | 1 |
| OHSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 46.5 | 93 | 98 | 1 |
| OHSLIDEA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 46.5 | 93 | 98 | 1 |
ANGOLARI
| ART.-NR. | Beschreibung | Material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|---|
| PASANG | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 300 | 68 | 300 | 1 |
| PASANGA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 300 | 68 | 300 | 1 |
| PASANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 54.5 | 102 | 565 | 1 |
| PASANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 54.5 | 102 | 565 | 1 |
| PAREX | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 116 | 326 | 1 |
| PAREXA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 116 | 326 | 1 |
| PAREXBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 71.4 | 116 | 565 | 1 |
| PAREXBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 71.4 | 116 | 565 | 1 |
| PARIN | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 356 | 87.3 | 356 | 1 |
| PARINA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 356 | 87.3 | 356 | 1 |
| PARINBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 42 | 87.3 | 565 | 1 |
| PARINBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 42 | 87.3 | 565 | 1 |
| PATROLANG | angle bracket | stainless steel - AISI304 | alloy EN AW-6082 | 89 | - | 56.5 | 174.5 | 1 |
| OHANGINT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 354 | 86 | 354 | 1 |
| OHANGINTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 354 | 86 | 354 | 1 |
| OHANGEXT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 86 | 326 | 1 |
| OHANGEXTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 86 | 326 | 1 |
| OHANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 565 | 1 |
| OHANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 565 | 1 |
| ANGSUP | angle support | AISI 304 stainless steel grade 1.4301 | - | 275 | 16 | 500 | 1 |
| ANGSUPA4 | angle support | AISI 316 stainless steel grade 1.4401 | - | 275 | 16 | 500 | 1 |
| BENDTOOL | patrol tool | S235JR zinc plated steel | - | 353.5 | 95 | 171 | 1 |
FUNE
| ART.-NR. | Beschreibung | Material | Stk. |
|---|---|---|---|
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 1 |
TARGAHORxy
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
