VERTIGRIP ON WALL
VERTIKALES SEILSYSTEM AN WÄNDEN

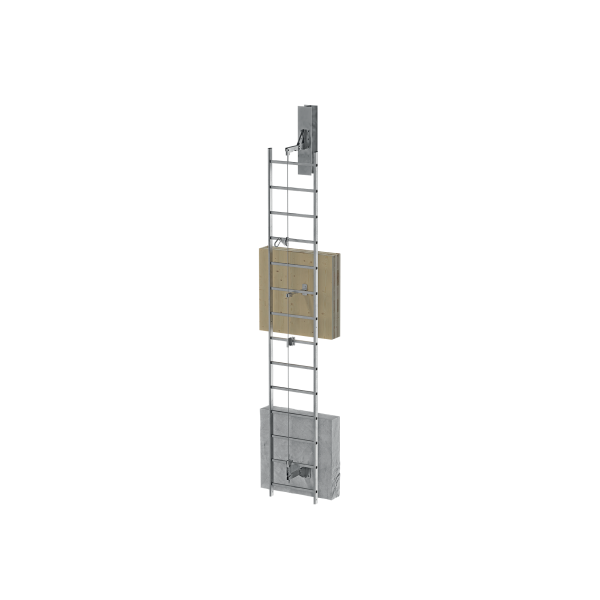

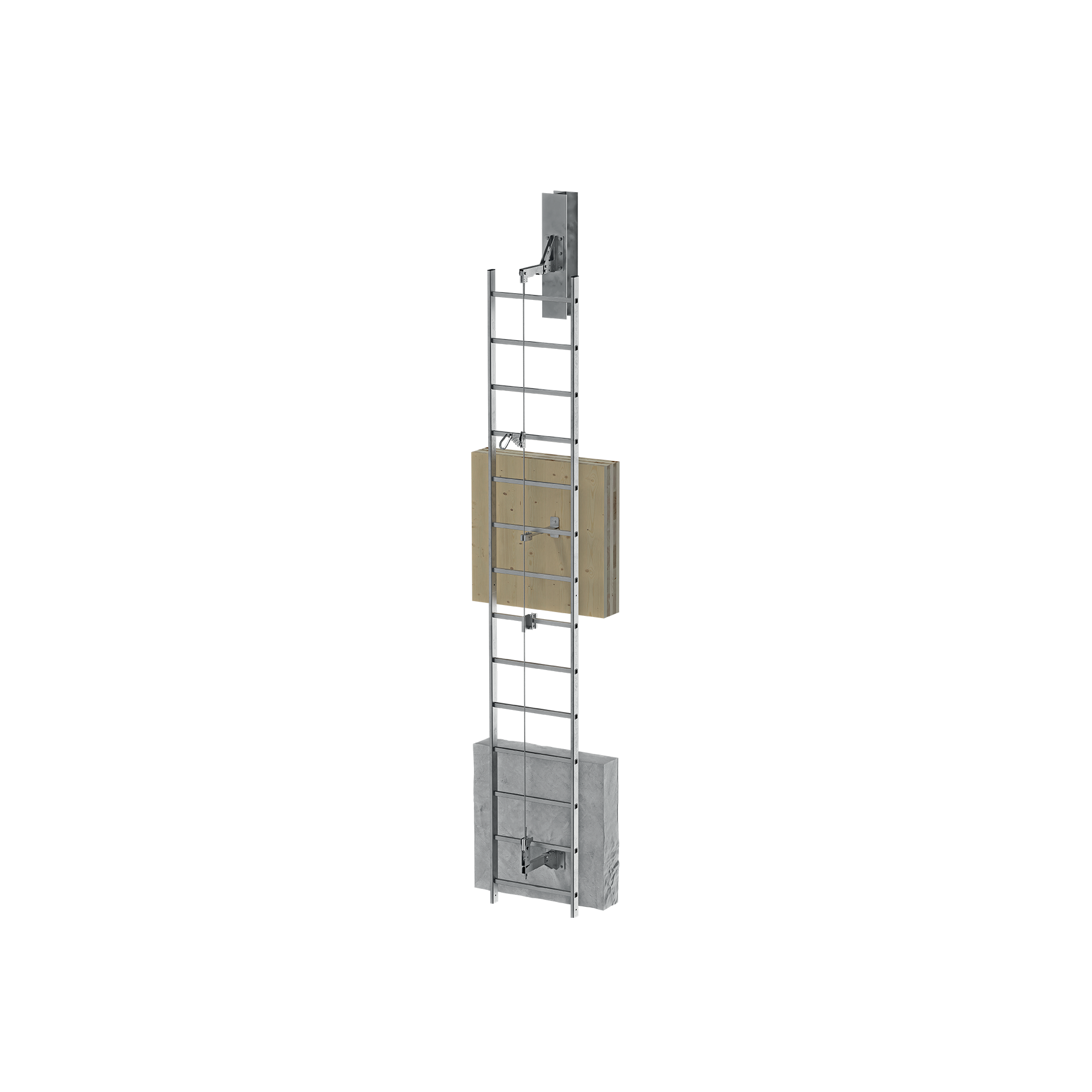

VERTIGRIP ON WALL ist das vertikale Wandseilsystem und eine gute Alternative, wenn das Seilsystem nicht direkt an der Leiter montiert werden kann. Es kann mühelos an Untergründen aus Holz, Stahl und Beton installiert werden.
Beschreibung
Wandseilsystem VERTIGRIP ON WALL: Die Alternative zum Seilsystem an der Leiter.
Das vertikale Seilsystem an Wänden VERTIGRIP ON WALL ermöglicht die Einstellung des Seilsystem-Abstands von der Wand. Montierbar an geneigten Fassaden mit einem Winkel von bis zu 15° zur Vertikalen.
Technische Dokumentation
-
Technisches Datenblatt
-
Zertifikate
-
Konformitätserklärung
- Konformitätserklärung Croatian
- Konformitätserklärung Czech
- Konformitätserklärung Danish
- Konformitätserklärung Dutch
- Konformitätserklärung English
- Konformitätserklärung Estonian
- Konformitätserklärung Finnish
- Konformitätserklärung French
- Konformitätserklärung German
- Konformitätserklärung Greek
- Konformitätserklärung Hungarian
- Konformitätserklärung Italian
- Konformitätserklärung Latvia
- Konformitätserklärung Lithuanian
- Konformitätserklärung Polish
- Konformitätserklärung Portuguese
- Konformitätserklärung Romanian
- Konformitätserklärung Slovak
- Konformitätserklärung Slovene
- Konformitätserklärung Spanish
- Konformitätserklärung Swedish
-
Sicherheitshinweise, gebrauchs- und montageanleitung VERTIGRIP
-
Sicherheitshinweise, gebrauchs- und montageanleitung VERTSLIDE
-
BIM.ifc File
-
BIM.rfa File
-
Erklärung zur Montage und Überprüfung
- Erklärung zur Montage und Überprüfung Arabian
- Erklärung zur Montage und Überprüfung Chinese
- Erklärung zur Montage und Überprüfung Croatian
- Erklärung zur Montage und Überprüfung Czech
- Erklärung zur Montage und Überprüfung Danish
- Erklärung zur Montage und Überprüfung Dutch
- Erklärung zur Montage und Überprüfung English
- Erklärung zur Montage und Überprüfung Estonian
- Erklärung zur Montage und Überprüfung Finnish
- Erklärung zur Montage und Überprüfung French
- Erklärung zur Montage und Überprüfung German
- Erklärung zur Montage und Überprüfung Greek
- Erklärung zur Montage und Überprüfung Hungarian
- Erklärung zur Montage und Überprüfung Icelandic
- Erklärung zur Montage und Überprüfung Italian
- Erklärung zur Montage und Überprüfung Japanese
- Erklärung zur Montage und Überprüfung Latvia
- Erklärung zur Montage und Überprüfung Lithuanian
- Erklärung zur Montage und Überprüfung Norwegian
- Erklärung zur Montage und Überprüfung Polish
- Erklärung zur Montage und Überprüfung Portuguese
- Erklärung zur Montage und Überprüfung Romanian
- Erklärung zur Montage und Überprüfung Russian
- Erklärung zur Montage und Überprüfung Slovak
- Erklärung zur Montage und Überprüfung Slovene
- Erklärung zur Montage und Überprüfung Spanish
- Erklärung zur Montage und Überprüfung Swedish
- Erklärung zur Montage und Überprüfung Turkish
-
Installationsanleitung

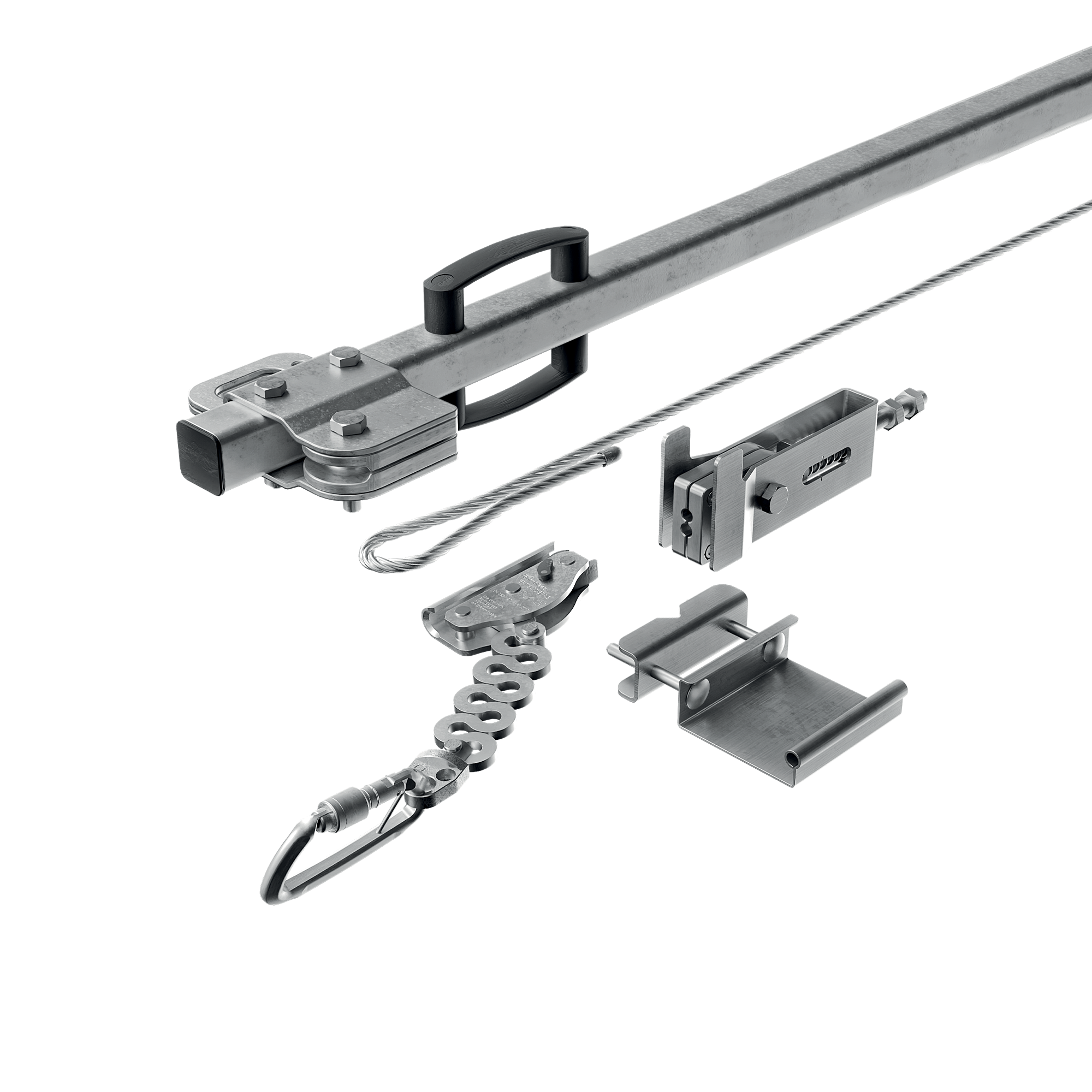

COMPONENTI PRINCIPALI PER LINEA VITA VERTICALE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | 1 |
| CABLE | Ø8 7 x 7 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | 1 |
| VERTSPEARA4 | set for A4 VLL | 1 |
| VERTOPW | upper anchor system for vertical lifeline on structure | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | 1 |
HALTERUNGEN FÜR VERTIKALES SEILSYSTEM AN LEITERN
| ART.-NR. | Beschreibung | Material | peso netto
[Kg]
|
Stk. |
|---|---|---|---|---|
| VERTOPW | upper anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 2 | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 2 | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 1 | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 1 | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 – ABS | 1 | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 – ABS | 1 | 1 |
ZUBEHÖR VERTIKALES SEILSYSTEM
| ART.-NR. | Beschreibung | Material | peso netto
[Kg]
|
Stk. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
