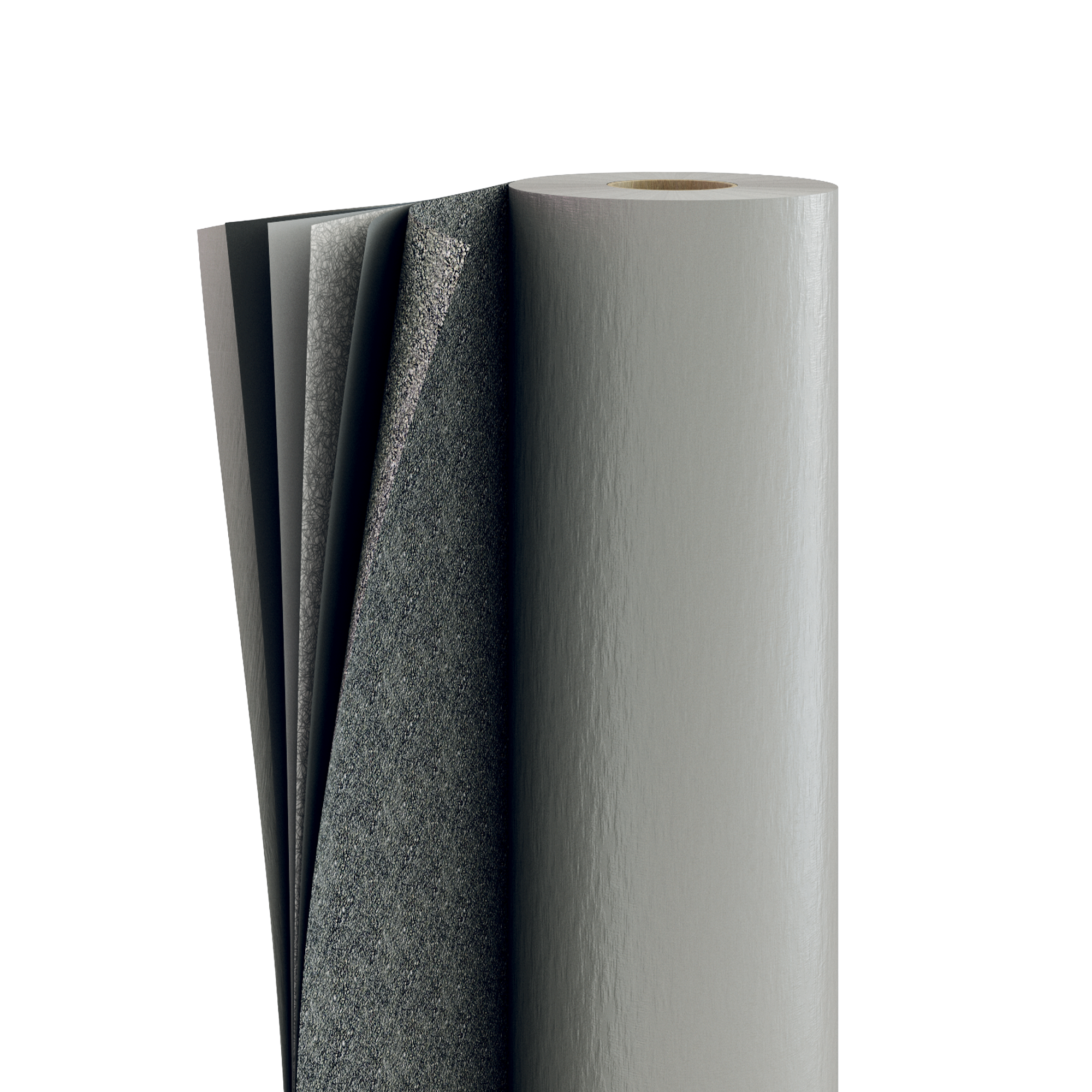

SELBSTKLEBENDE ELASTOMERBITUMENBAHN MIT SCHIEFERBESCHICHTUNG
BYTUM SLATE 3500
BYTUM SLATE 3500 ist die Bitumenbahn mit Trägereinlage, die eine effektive Abdichtung der Holzkonstruktionen gewährleistet und dank der Oberfläche mit Schieferbeschichtung für dauerhafte UV-Beständigkeit sorgt.
Sie besteht aus destilliertem Elastoplastomer-Polymerbitumen und einer Schieferbeschichtung. Sie ist zum Aufbringen auf der Außenseite des Dachs ausgelegt.
BYTUM SLATE 3500, EFFEKTIVE ABDICHTUNG UND DAUERHAFTE UV-BESTÄNDIGKEIT

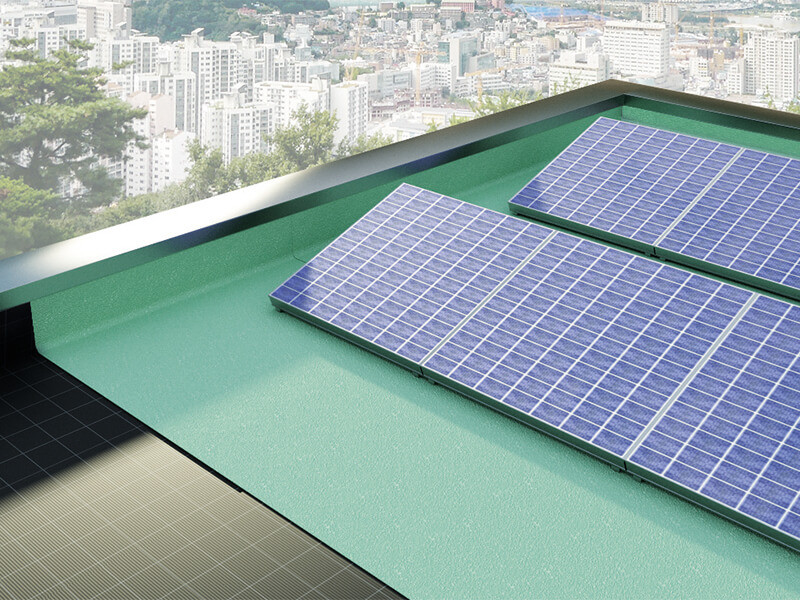

BYTUM SLATE 3500 ist geeignet für Flachdächer als abschließende sichtbare Schicht in Kombination mit selbstklebender und selbstabdichtender Bitumenbahn BYTUM BASE 2500, sodass eine optimale Abdichtung entsteht.
Geeignet auch als Unterdachelement bei gering geneigten Dächern. Garantierte Flexibilität und Verarbeitbarkeit auch bei niedrigen Temperaturen sorgen für eine einfache Montage.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
BYTUM SLATE 3500
| ART.-NR. | Beschreibung | liner | Farbe | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|---|

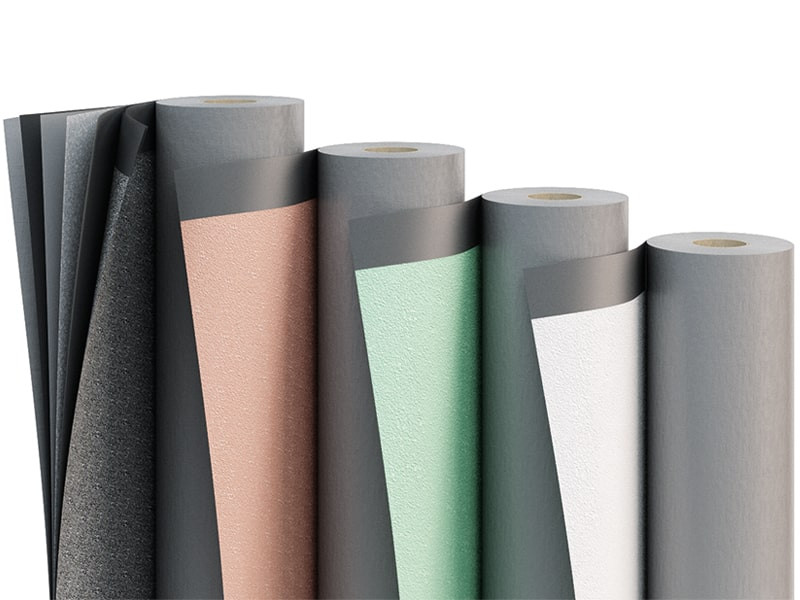

| BYTSWHI3500 | BYTUM SLATE 3500 WHITE | 500/500 | WHITE | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSGRE3500 | BYTUM SLATE 3500 GREEN | 500/500 | GREEN | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSRED3500 | BYTUM SLATE 3500 RED | 500/500 | RED | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSGRA3500 | BYTUM SLATE 3500 GREY | 500/500 | GREY | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-1 | 3500 g/m² | 11.47 oz/ft² |
| Stärke | EN 1849-1 | ca. 2,8 mm | ca. 110 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 280 m | 0.012 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 400 / 300 N/50mm | 46 / 34 lb/in |
| Dehnung MD/CD | EN 12311-1 | 35 / 35 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Wasserundurchlässigkeit | EN 1928 | 60 kPa | - |
| Temperaturbeständigkeit | - | -40 / 100 °C | -40 / 212 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Wärmeleitfähigkeit (λ) | - | 0,17 W/(m·K) | 1.18 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 170 J/(kg·K) | - |
| Dichte | - | ca. 1250 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 100000 | - |
| Verbundfestigkeit | EN 12317-2 | 300 / 200 N/50mm | 34.260883 / 22.840589 lb/in |
| UV-Beständigkeit | EN 13859-2 | - | - |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 35 / 35 % | - |
| Kaltbiegeverhalten | EN 1109 | -15 / °C | 5 / °F |
| Wärmestandfestigkeit | EN 1110 | 100 °C | 212 °F |
| Verarbeitungstemperatur | - | 10 / °C | 50 / °F |
| Ablösebeständigkeit bei 90° (Klebkraft) | ASTM D 2979 | 50 N | 11.240451 lbf |
| UV-Beständigkeit | - | dauerhaft | - |
Specifications
Lieferung und Installation von Selbstklebende Elastomerbitumenbahn mit Schieferbeschichtung, Typologie BYTUM SLATE 3500
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 3500
Wasserdampfdurchlässigkeit Sd [m] : 280
Höchstzugkraft MD/CD [N/50mm] : 400/300
Dehnung MD/CD [%] : 35/35
Weiterreißwiderstand MD/CD [N] : 120/120
Wasserundurchlässigkeit : 60kPa
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+100
Brandverhalten : classe E
Indicazioni di posa per: TETTO

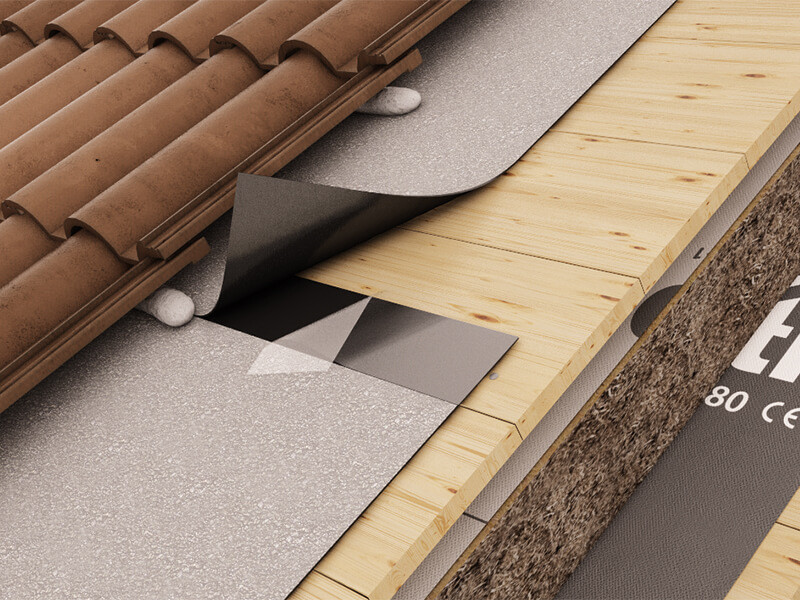

BYTUM SLATE 3500 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
BYTUM SLATE 3500 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235 während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .

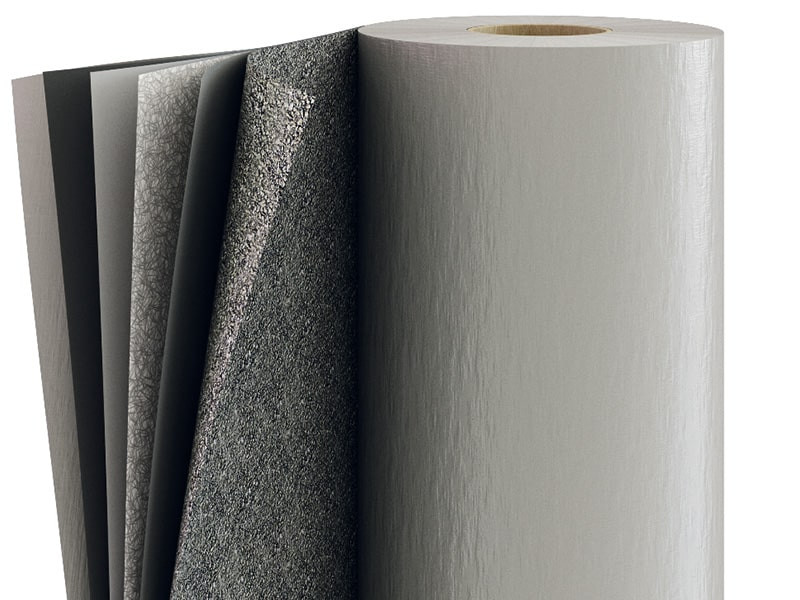

Zusammensetzung
| Obere Schicht | Schiefersplitt |
|---|---|
| Gemisch | Destilliertes Elastoplastomer-Polymerbitumen |
| TRÄGEREINLAGE | glasfaserverstärktes PL |
| Gemisch | Destilliertes Elastoplastomer-Polymerbitumen |
| Klebstoffschicht | modifiziertes, destilliertes selbstklebendes Bitumen mit Polymeren |
| Trennschicht | abziehbare Kunststofffolie |
