PLATTENZUG FÜR DEN HOLZBAU GEKO
GEKO: Plattenzug für den Zusammenbau von Wänden und Decken aus Holz

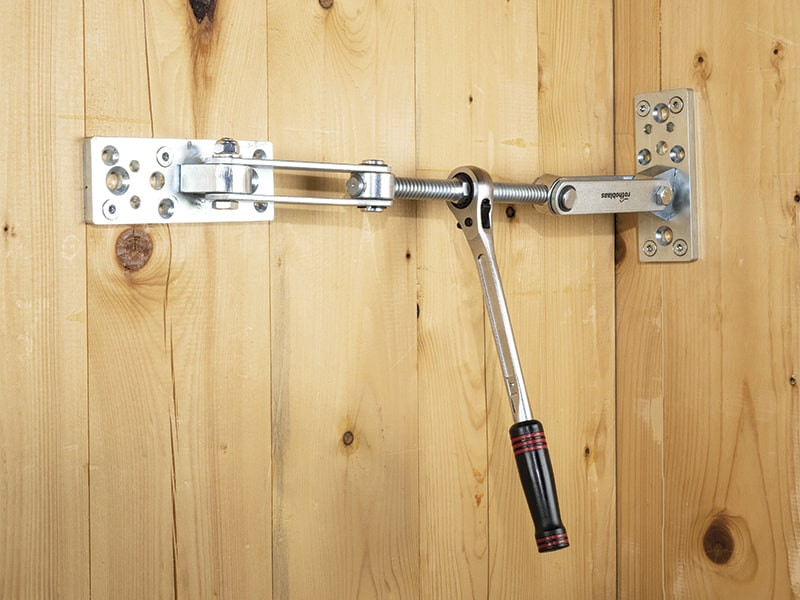

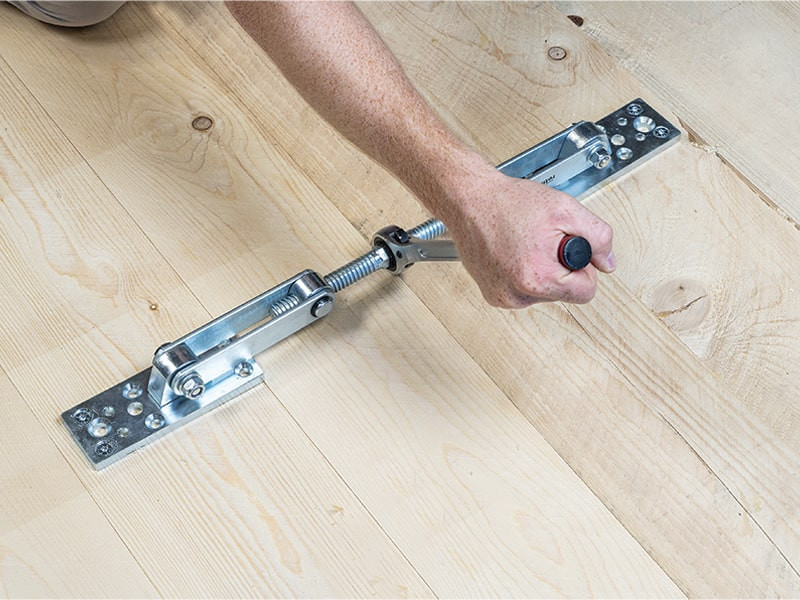

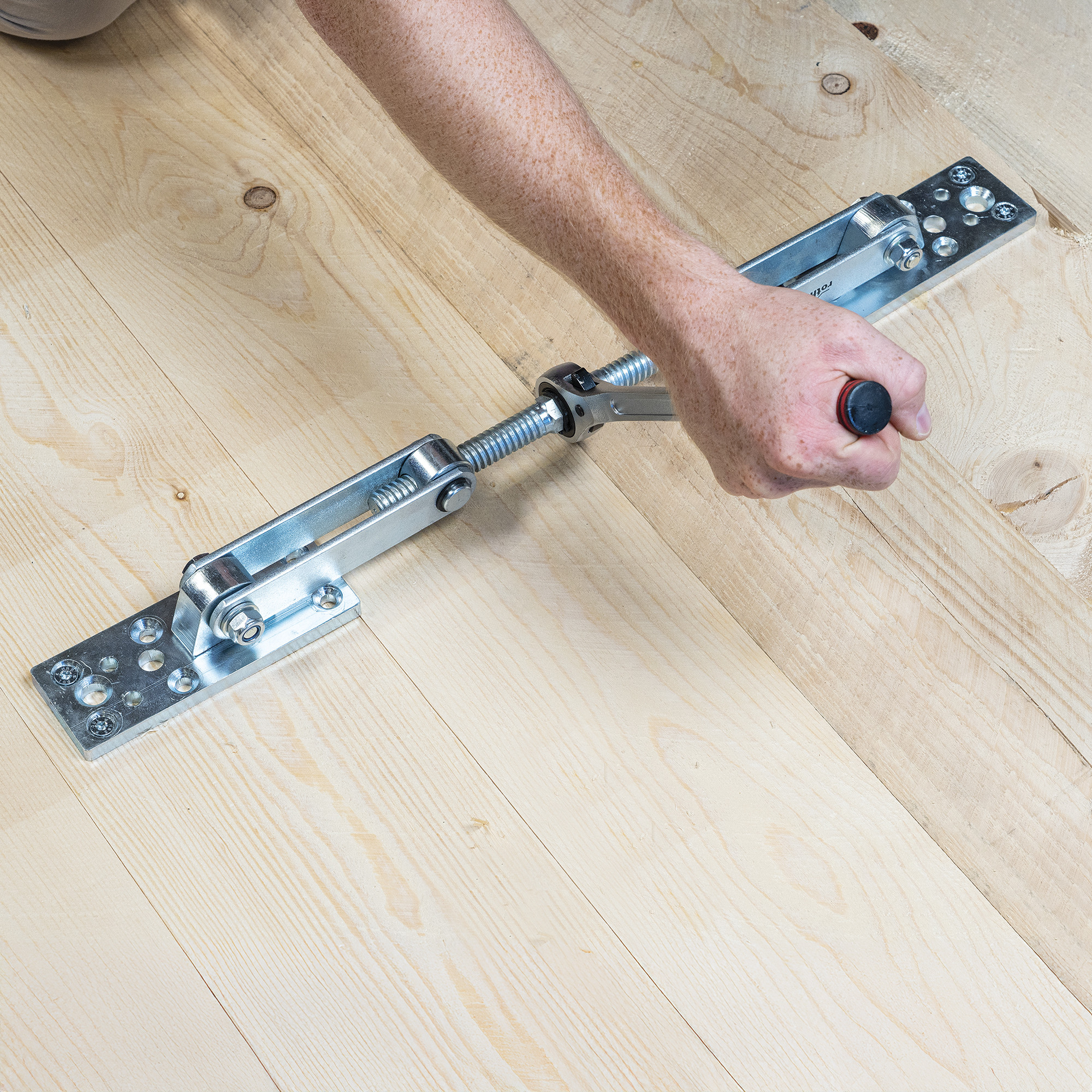

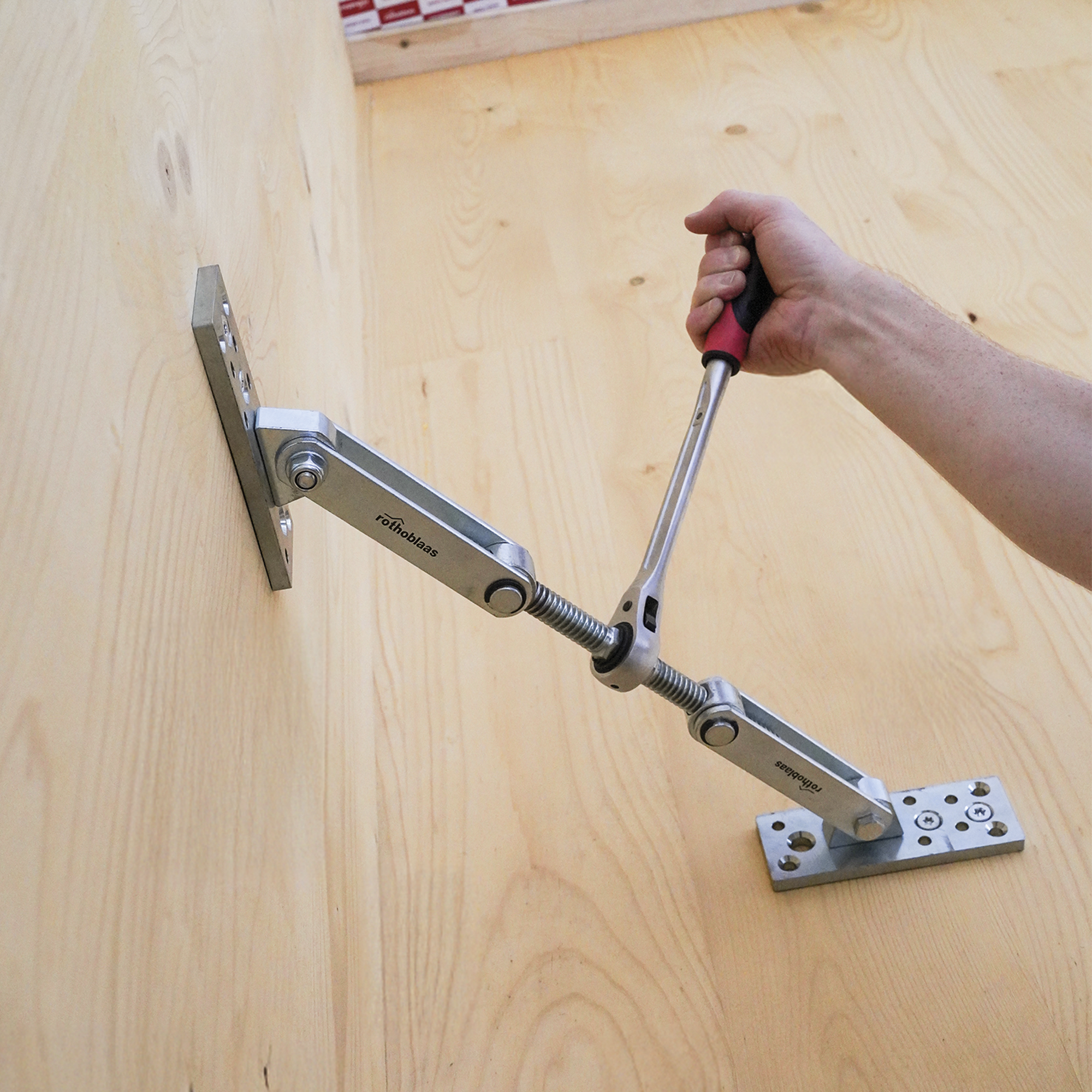

GEKO ist der Plattenzug von Rothoblaas für den Zusammenbau von Massivholzwänden, Brettstapeldecken und BSH-Elementen. Die um 360° schwenkbaren Platten passen sich jeder Montageposition an – selbst auf begrenztem Raum, wie in Ecken und an geneigten Flächen. Die Befestigung erfolgt mittels Schrauben und hinterlässt nur geringe Spuren auf dem Bauteil.
GEKO ist mit SKORPIO kompatibel: Beide Produkte verfügen über die gleiche Basis und sind im Werkzeugsortiment für den Holzbau austauschbar.
GEKO: um 360° drehbare Platten umschaltbare Ratsche für den Holzbau

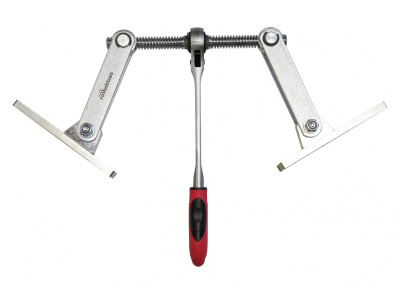

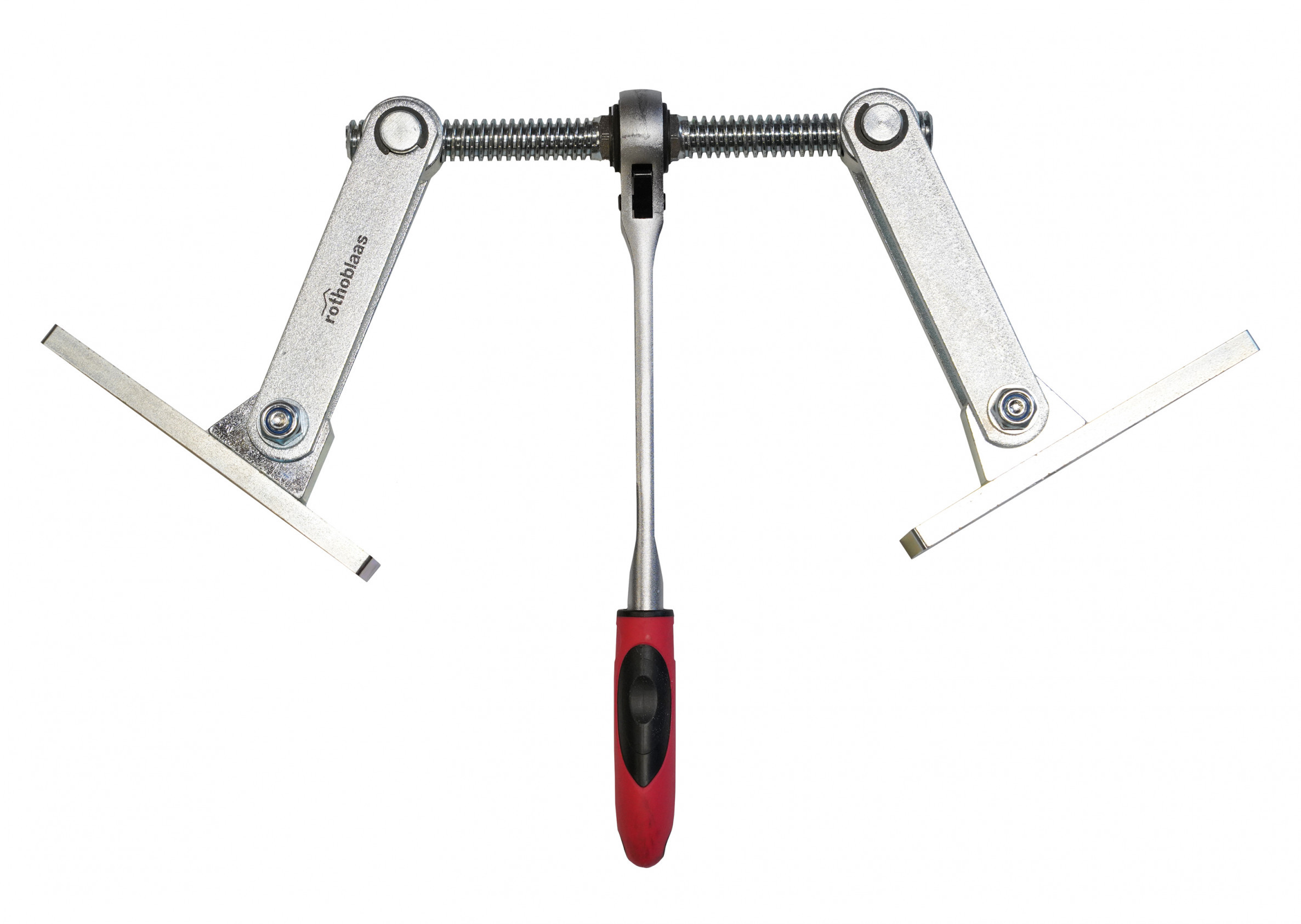

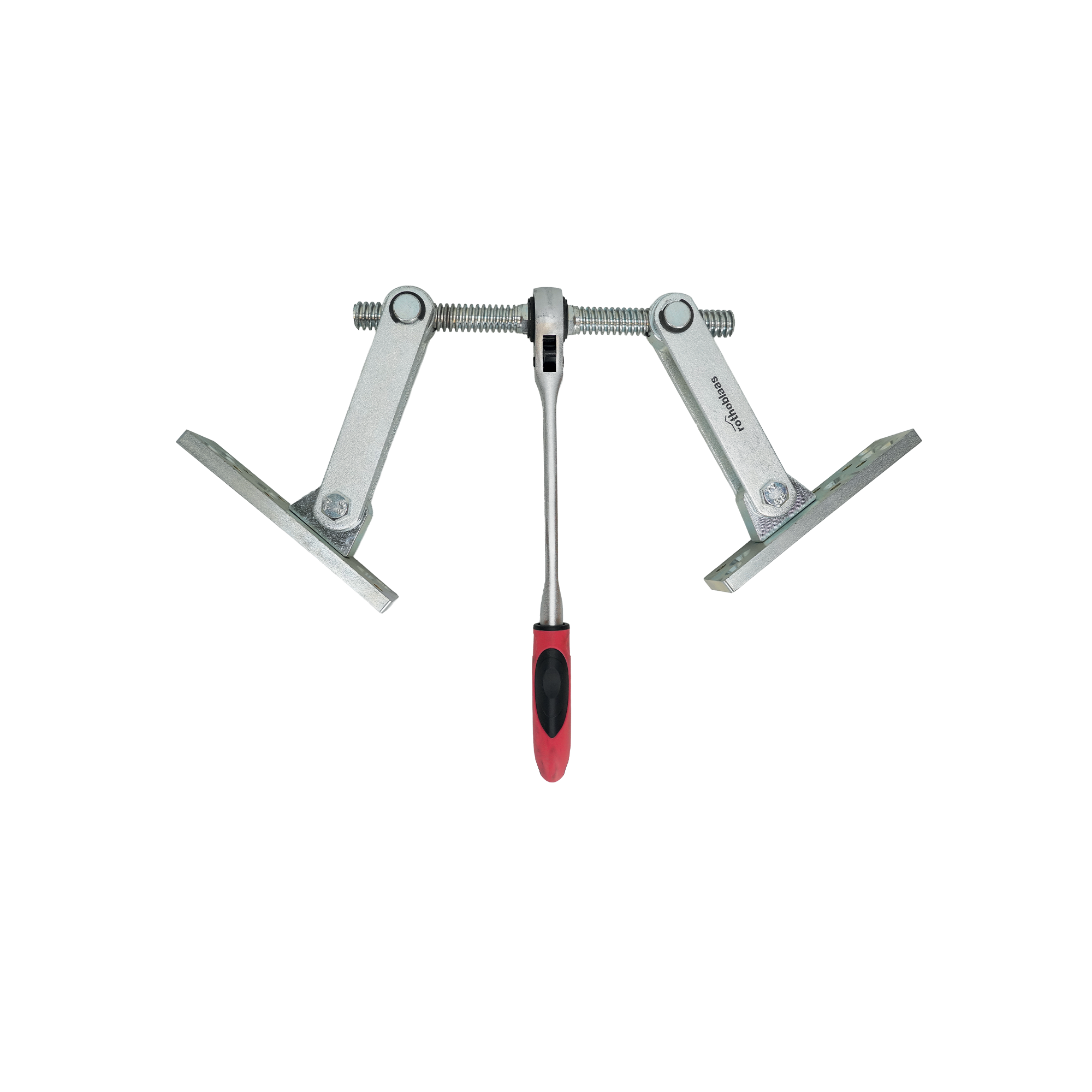

GEKO besteht aus zwei Elementen: den drehbaren Platten aus verzinktem Stahl und der umschaltbaren Ratsche aus verzinktem Stahlguss.
Die Platten lassen sich dank der 360°-Drehung in jeder Position befestigen. Die Geometrie der Platte ist durch 4 Senkkopflöcher Ø8 mm, 3 Senkkopflöcher Ø12 mm und 4 zylindrische Bohrungen Ø8 mm gekennzeichnet, die mit den Schrauben HBS Ø6–12 mm, LBS Ø7 mm und VGS Ø11 mm kompatibel sind. Es besteht die Möglichkeit, die Platten durch das Zubehör GEKOP – verzinkte Ersatzplatten 60x160 mm – auszutauschen.

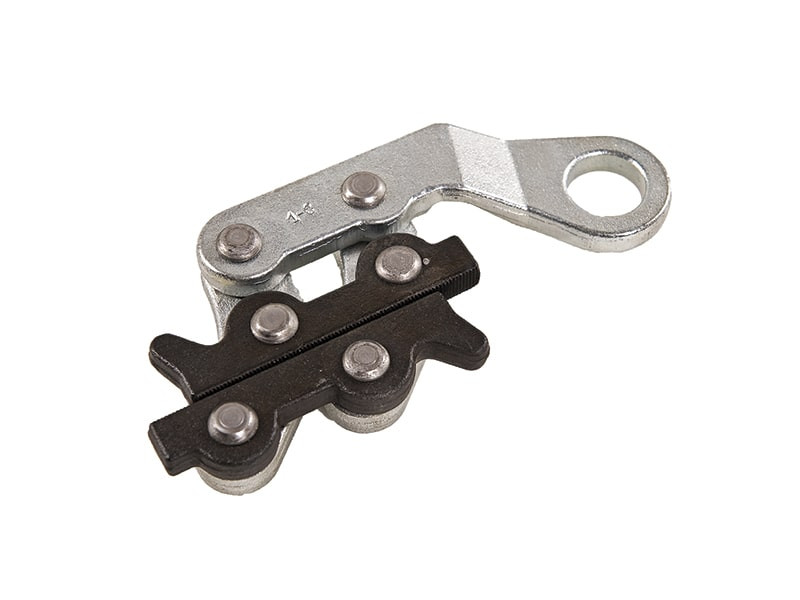

Die Ratsche mit ergonomischem PVC-Griff ermöglicht einen schrittweisen und kontrollierten Druckaufbau. Mit dem optionalen Zubehör CLAMP1 eignet sie sich auch zur Befestigung von Lochblechen und Verstrebungen.
Wichtigste technische Daten:
• Einstellbereich 520–670 mm
• Um 360° drehbare Platten aus verzinktem Stahl
• 4 Senkkopflöcher Ø8 mm, 3 Senkkopflöcher Ø12 mm, 4 zylindrische Bohrungen Ø8 mm
• Kompatibel mit HBS Ø6–12 mm, LBS Ø7 mm, VGS Ø11 mm
• Platte austauschbar durch Zubehör GEKOP 60x160 mm
• Umschaltbare Ratsche mit Feingewinde
• Kompatibel mit SKORPIO – gleiches Basissystem
Ist GEKO ein professionelles Zimmereiwerkzeug für Bauholz?
Ja. GEKO ist ein Zimmereiwerkzeug für den Holzbau. Es wirkt mit gleichmäßig und kontrolliert ausgeübter Zugkraft, ohne Stöße oder Verformungen der Holzoberfläche.
Maßtoleranzen aus der Vorfertigung werden so bei der Montage ausgeglichen, und die Geometrie der Verbindung zwischen den Elementen bleibt erhalten.
Gibt es andere Versionen des GEKO-Plattenzugs für den Holzbau?
Ja. Das GEKO-Sortiment umfasst drei Versionen: GEKO MINI für Anwendungen an Engstellen und auf begrenztem Raum, GEKO für Standardanwendungen auf der Baustelle, GEKO MAXI für große Platten und hohe Lasten.
Jede Ausführung erfüllt eine spezifische Montageanforderung im Holzbau; dabei bleibt dieselbe grundlegende Konstruktionslogik erhalten.
Technische Dokumentation
-
Technisches Datenblatt
-
Ersatzteile
GEKO
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| GEKO | PANEL PULLER | 1 |
| GEKOP | SPARE PLATE | 1 |
| CLAMP1 | RATCHET FOR PERFORATED TAPE | 1 |
