ABSTURZSICHERUNGSSYSTEME FÜR DAS DACH
H-RAIL + TOWER | TOWER A2 | TOWER XL
Traditionelle Systeme für die Absturzsicherung können ästhetisch unattraktiv sein oder die Möglichkeiten für eine sichere Fortbewegung innerhalb des Arbeitsbereichs übermäßig einschränken. Das H-RAIL-Schienensystem stellt eine sichere und anpassungsfähige Lösung dar, die dabei ausgesprochen unauffällig ist.
Dank des Designs werden nur wenige Befestigungspunkte benötigt; zudem können feste Schienensicherungssysteme in verschiedenen Konfigurationen geschaffen werden. H-RAIL ist das ideale Absturzsicherungssystem für das Dach bei Höhenarbeiten mit Rückhaltung.
Die Kombination von H-RAIL mit den Stützen TOWER, TOWER A2 und TOWER XL bietet die Möglichkeit, die Schiene anzuheben, um Hindernisse auf der Eindeckung zu überwinden. Die Schiene wird einfach mittels der entsprechenden Befestigungsbügel an den Stützen montiert.

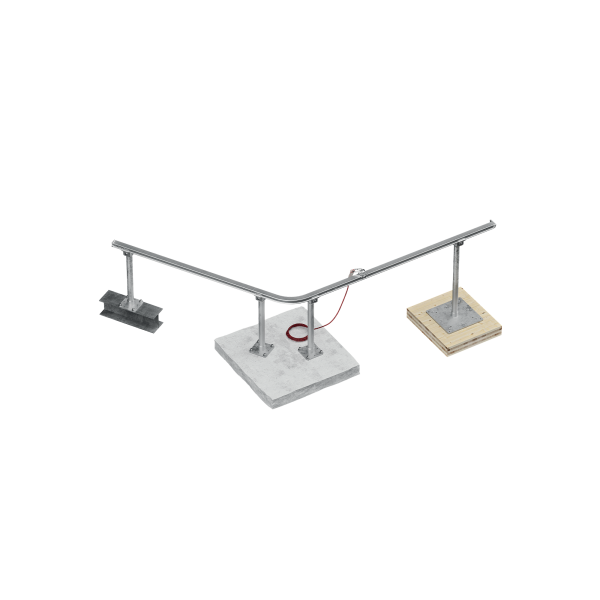

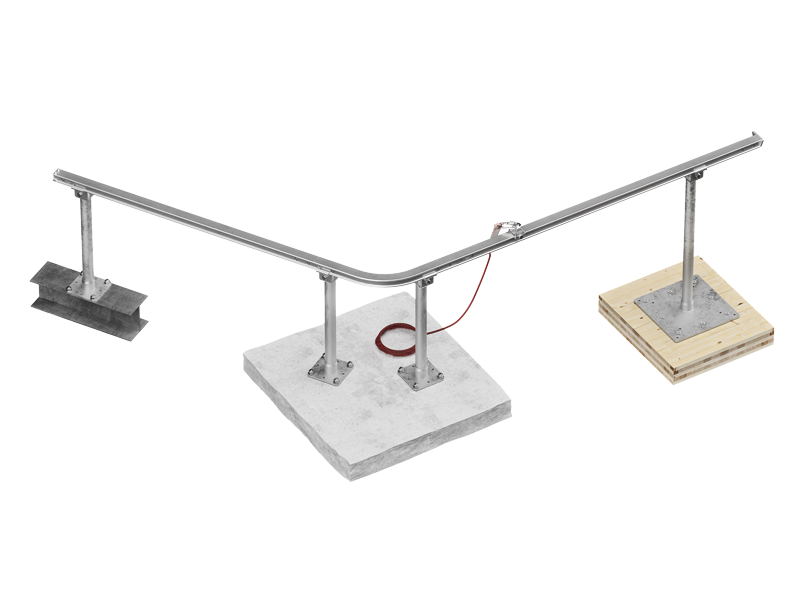

Die Absturzsicherungen für das Dach H-RAIL + TOWER
Das System H-RAIL wurde eigens für den Einsatz in Verbindung mit einem speziellen Seilgleiter mit vier Rollen entwickelt und stellt somit die ideale Wahl für ein Sicherungssystem mit fester Führung auf Schienen dar.
Die Vielseitigkeit des Absturzsicherungssystems H-RAIL ermöglicht die Montage an verschiedenen Arten von Konstruktionen, unter anderem Holz, Beton und Stahl. Dabei passt es sich perfekt an alle Installationsanforderungen an. H-RAIL + TOWER wird in der Regel auf dem Dach installiert, also in der Ausführung H-RAIL ON FLOOR. Mit den Stützen TOWER kann die Schiene angehoben werden. Andere Versionen ermöglichen andere Montagearten, wie z. B. H-RAIL OVERHEAD, das sich unterhalb der Tragstruktur befindet, und H-RAIL ON WALL, das direkt an der Wand installiert wird.
Da der Abstand zwischen den Stützen bis zu 6 m betragen kann, sind für die Montage nur wenige Befestigungspunkte erforderlich. Dies vereinfacht die Installation von H-RAIL erheblich.
Sicherheit an erster Stelle
Das Sichern der Anwender an der am besten geeigneten Halterung ist von grundlegender Bedeutung. Neben dem Vorteil, dass ein festes System wie das Schienensystem H-RAIL + TOWER über etwaigen Hindernissen auf der Eindeckung installiert werden kann, verhindert es den Durchhang beim Absturz und es besteht keine Notwendigkeit, diesen bei der Berechnung der lichten Höhe (vertical clearance) zu berücksichtigen, wie es hingegen bei Seilsicherungssystemen der Fall ist.
H-RAIL + TOWER von Rothoblaas bietet Sicherheit auf höchstem Niveau für Arbeiten in der Höhe und für die Instandhaltung von Dächern. Bei der Entwicklung dieses innovativen Anschlagsystems stand der maximale Schutz der Anwender im Vordergrund. Es bietet eine zuverlässige und robuste Lösung für jede Art von Konstruktion. Die Montage ist äußerst einfach und erfordert keine komplexen Mauerarbeiten, was eine außergewöhnliche Effizienz bei der Montage gewährleistet. Das ergonomische und kompakte Design fügt sich harmonisch in die umliegende Architektur ein und bewahrt die Ästhetik des Ortes.
H-RAIL besteht aus sehr hochwertigen und widerstandsfähigen Materialien und bietet einen dauerhaften Schutz, der sowohl den Anwendern als auch den Benutzern der betroffenen Einrichtungen Ruhe und Sicherheit bietet. Seine Vielseitigkeit und Zuverlässigkeit machen es zur idealen Wahl für eine Vielzahl von Anwendungen, von der industriellen Instandhaltung bis hin zu Eingriffen an Wohngebäuden. Das System trägt dazu bei, die Sicherheitsstandards zu erhöhen und das Leben derer zu schützen, die in der Höhe arbeiten.
Technische Dokumentation
Technisches Datenblatt
|
|
---|---|
Konformitätserklärung
|
|
Sicherheitshinweise, gebrauchs- und montageanleitung
|
|
BIM.ifc File
|
|
BIM.rfa File
|
|
Erklärung zur Montage und Überprüfung
|
Verlegeanleitung
Installationsanleitung |
---|
SCHIENE
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
HALTERUNG
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
ENDBEFESTIGUNG
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
VERBINDUNG
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
BEWEGLICHER SEILGLEITER
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEWALL | slide for wall application | 1 |
TOOL
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
BEFESTIGUNG
ART.-NR. | Beschreibung | Stk. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
ART.-NR. | Beschreibung | Stk. | |
---|---|---|---|
TARGAHORIT | New | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | New | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | New | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | New | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | New | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | New | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | New | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | New | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | New | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | New | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | New | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | New | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | New | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | New | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | New | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | New | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | New | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | New | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | New | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | New | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | New | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | New | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | New | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | New | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | New | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | New | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | New | Label plate for PATROL and H-RAIL systems AR | 1 |
