New

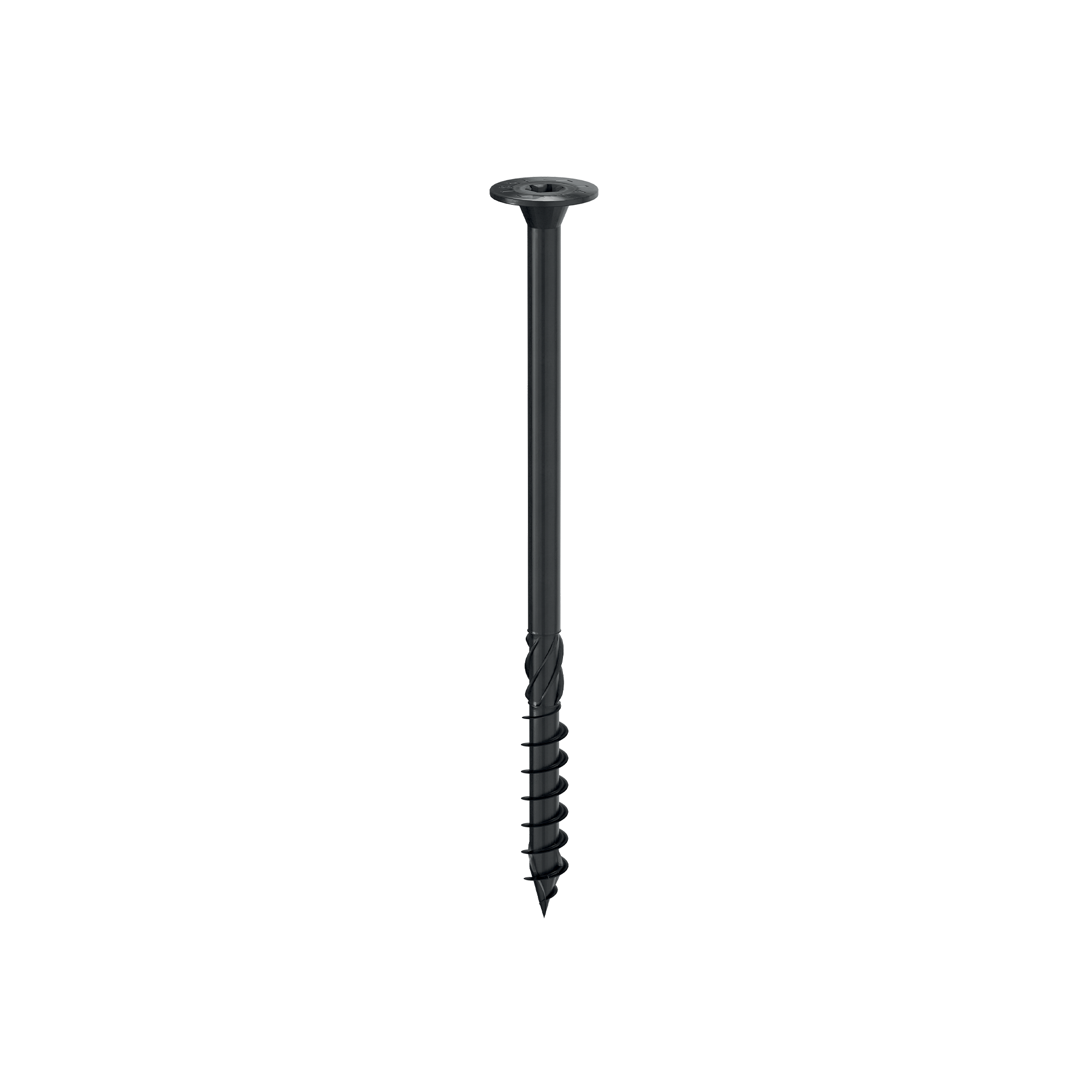

TBS FRAME
TELLERBAUSCHRAUBE
Der große Tellerkopf garantiert eine ausgezeichnete Befestigung der Verbindung; die flache Form ermöglicht eine Verbindung ohne zusätzliche Stärken auf der Holzoberfläche, sodass die Platten ohne Hindernisse am selben Element befestigt werden können.
Das kurze Gewinde mit einer festen Länge von 1 1/3“ (34 mm) ist für die Befestigung von Mehrschichtplatten (Multi-ply) für die leichte Rahmenkonstruktion optimiert.
Beschichtet mit schwarzem E-Coating für eine einfache Erkennung auf der Baustelle und erhöhte Korrosionsbeständigkeit.
Die TBSF lässt sich einfach und ohne Vorbohren montieren. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Korean
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
TBS FRAME
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
