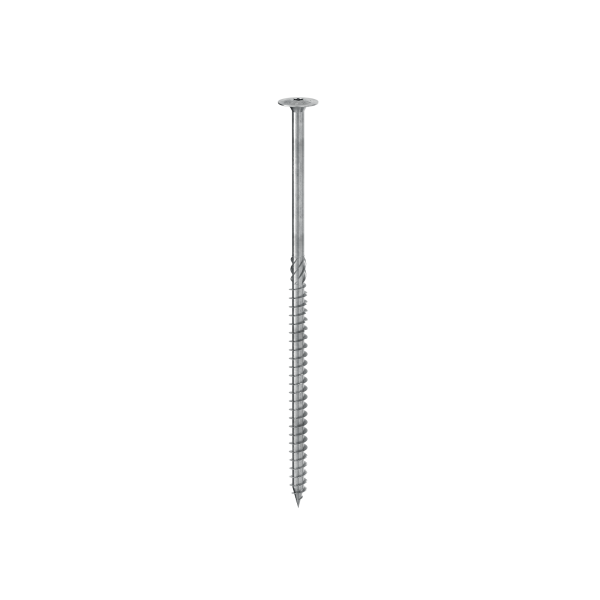

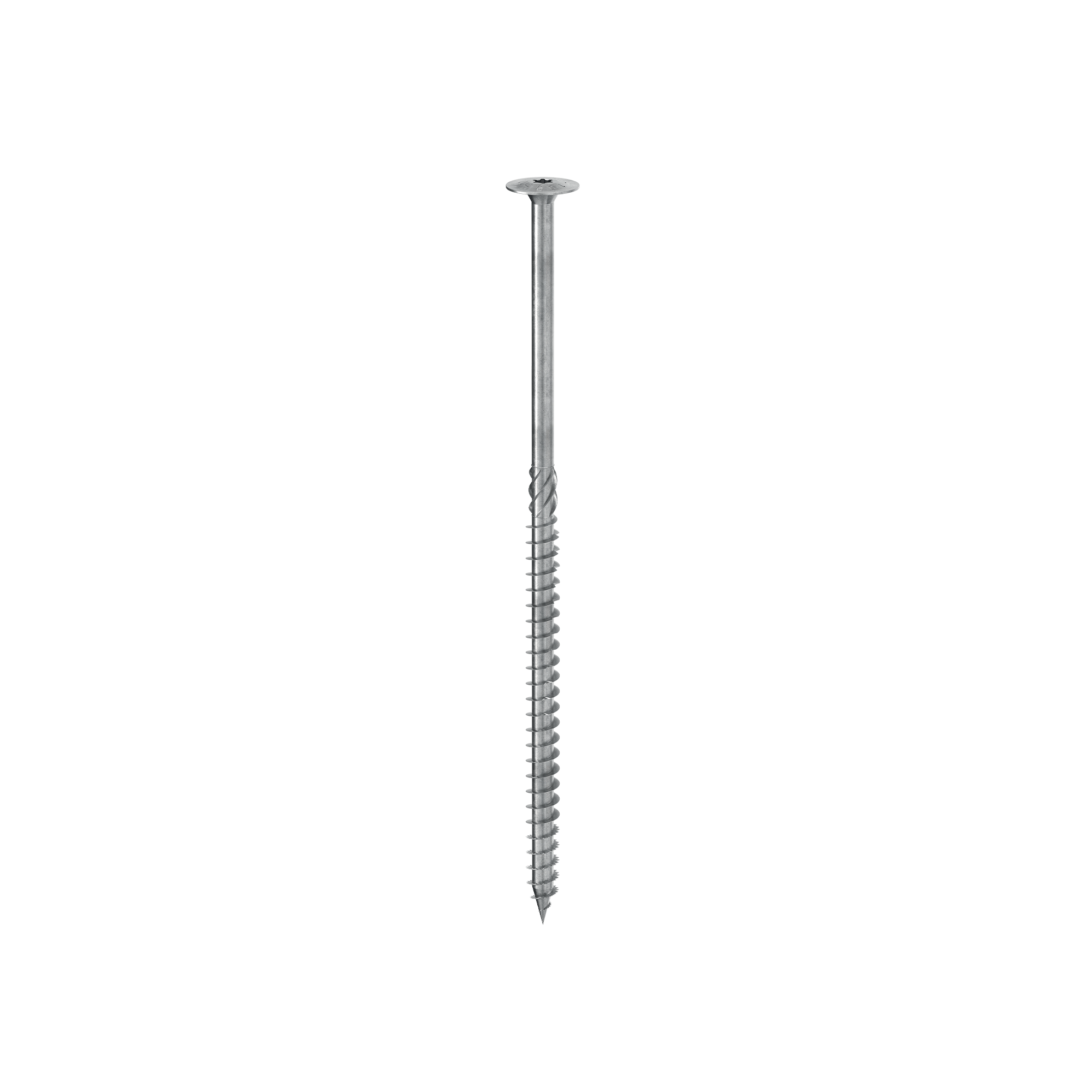

TBS SOFTWOOD

TELLERKOPFSCHRAUBE

Spezialbohrspitze mit gezacktem Gewinde (SAW-Spitze), die beim Schneiden von Holzfasern das Anbeißen und den nachfolgenden Durchzug erleichtert.

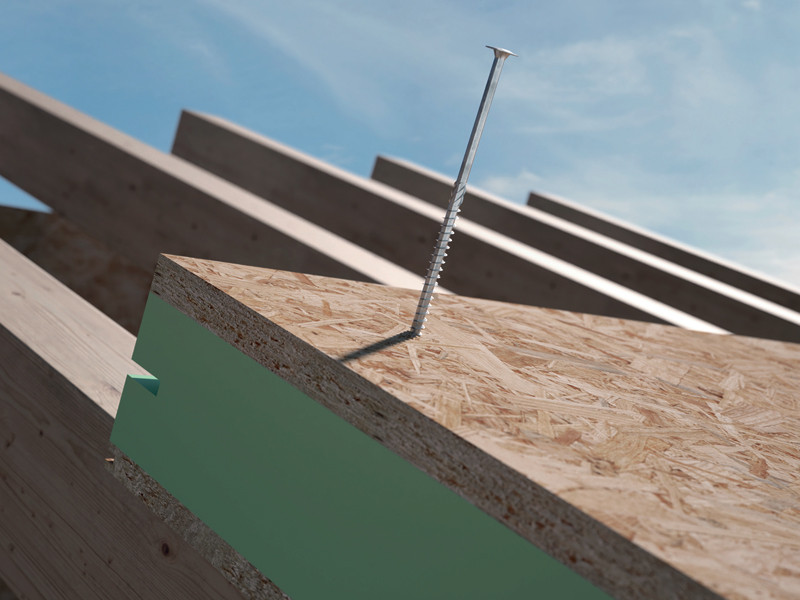

Der große Tellerkopf hat die Aufgabe einer Unterlegscheibe und garantiert eine hohe Kopfdurchzugsfestigkeit. Ideal als Windsogsicherung des Holzes.

Längeres Gewinde (60%) für den optimalen Verschluss der Verbindung und vielseitige Verwendung.

Optimierte Geometrie für maximale Leistung bei den gängigsten Bauhölzern.

EN 14592
verzinkt

Technische Dokumentation

  • Technisches Datenblatt
  • Leistungserklärung (DOP)
  • CAD File
  • BIM.ifc File
  • BIM.rfa File

TBS SOFTWOOD

ART.-NR. info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX Stk.
TBSS680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBSS6100 - 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBSS6120 - 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBSS6140 - 6 140 80 0.24 5 1/2'' 3 1/8'' TX30 100
TBSS6160 - 6 160 90 0.24 6 1/4'' 3 1/2'' TX30 100
TBSS8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBSS8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBSS8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBSS8240 - 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBSS8260 - 8 260 100 0.32 10 1/4'' 4'' TX40 50
TBSS8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBSS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 50
TBSS8320 - 8 320 120 0.32 12 5/8'' 4 3/4'' TX40 50
TBSS8340 - 8 340 120 0.32 13 3/8'' 4 3/4'' TX40 50
TBSS8360 - 8 360 120 0.32 14 1/4'' 4 3/4'' TX40 50
TBSS8380 - 8 380 120 0.32 15'' 4 3/4'' TX40 50
TBSS8400 - 8 400 120 0.32 15 3/4'' 4 3/4'' TX40 50
