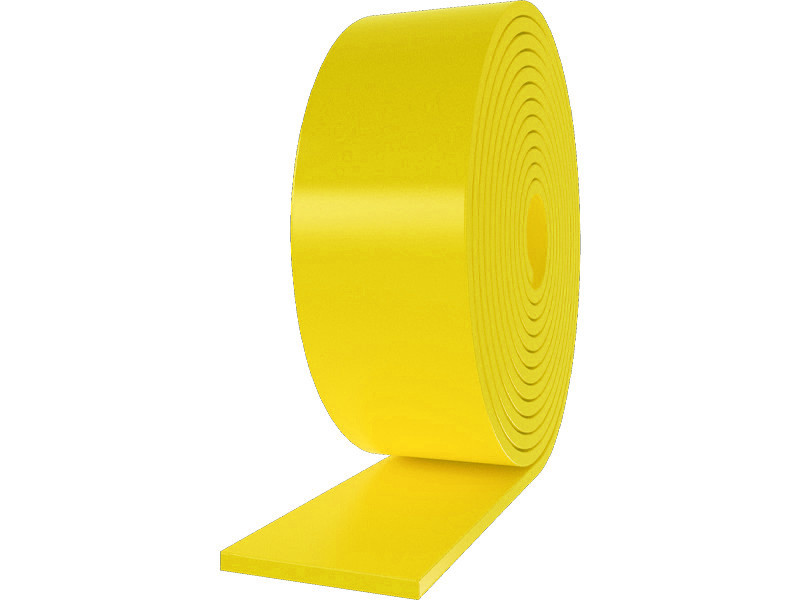

HOCHEFFIZIENTES SCHALLDÄMMBAND ZUR SCHALLDÄMMUNG
XYLOFON
Die Schalldämmung der Wände einer Holz-, Stahl- oder Mauerwerkkonstruktion ist ein Komfort, auf den nicht verzichtet werden kann.
XYLOFON ist ein Schalldämmband, dessen Fähigkeit, das Körperschallproblem zu lösen, maximale Schalldämmung gewährleistet.
Das Produkt ist in Bezug auf die Umweltauswirkungen nach ETA und EPD-Norm zertifiziert.
ANWENDUNGEN
• Getestet und zertifiziert zur Trennung von Baustoffen (Entkopplung und mechanische Unterbrechung)

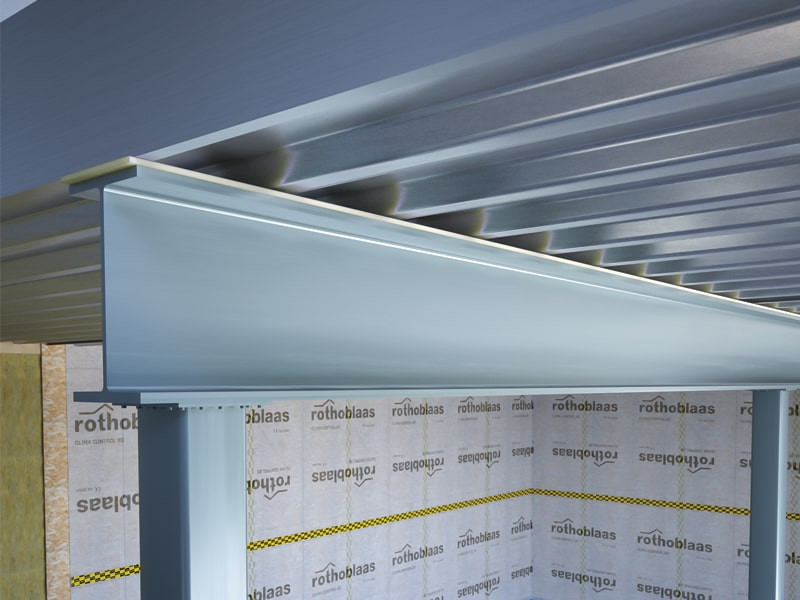

• Auch für CLT, LVL, Stahl und Beton geeignet

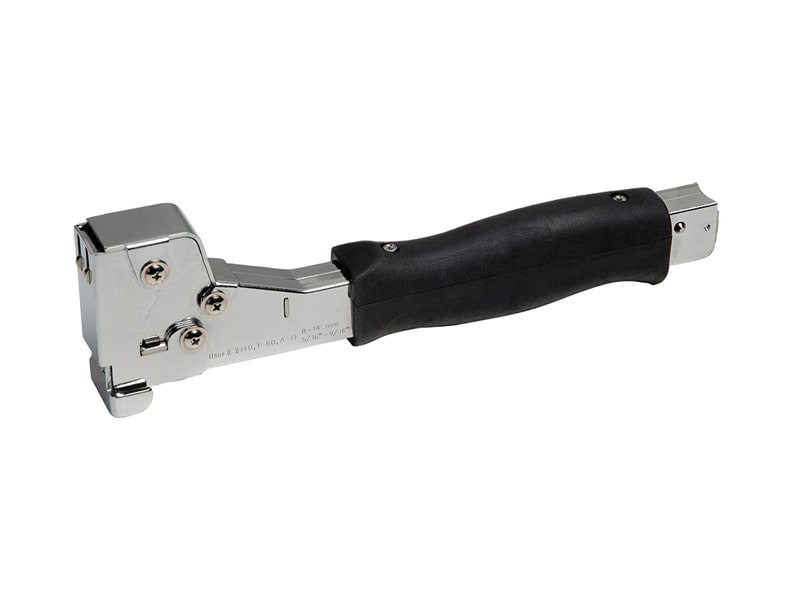

• Montage mit Klammern, PRIMER SPRAY, DOUBLE BAND

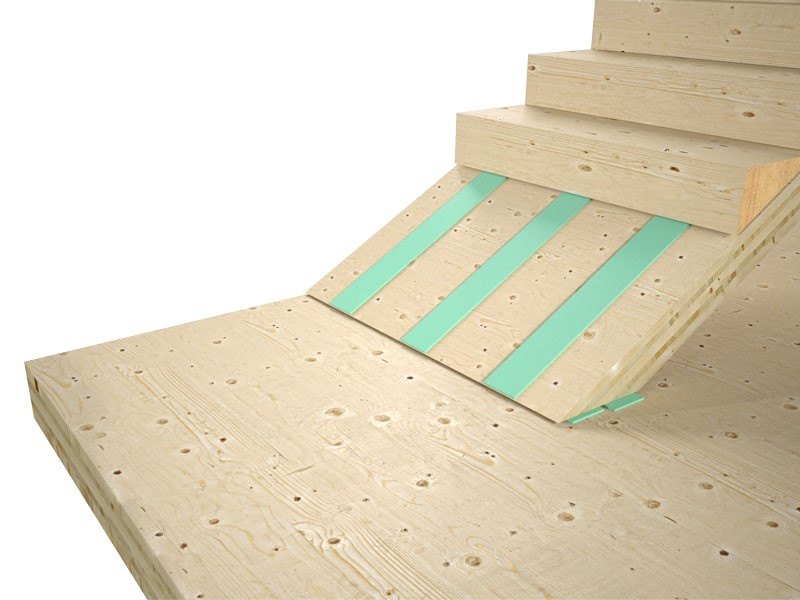

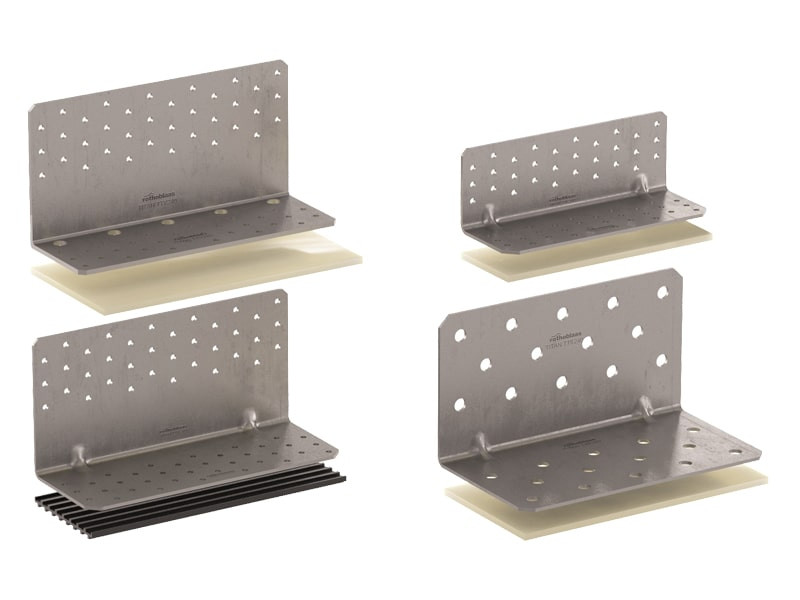

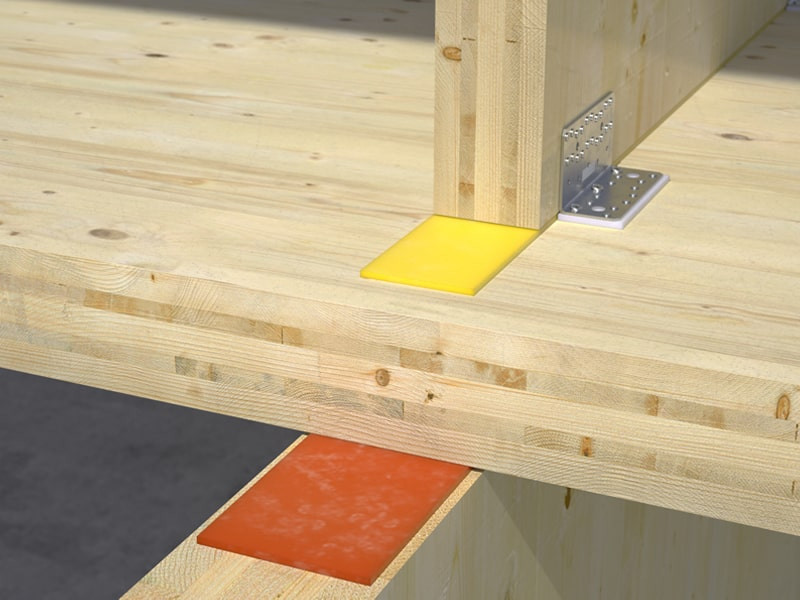

• Zur Schalldämmung von Wänden und Decken mit Winkelverbindern
Aufgrund der monolithischen Struktur des Polyurethans bietet die XYLOFON-Produktreihe eine erwiesene Verbesserung der Schalldämmwerte von 6 dB bis über 15 dB.
Video
EIGENSCHAFTEN
• XYLOFON besteht aus einer Polyurethanmischung und ist ein monolithisches Profil, das Dichtigkeit, Stabilität und elastische Eigenschaften über einen langen Zeitraum beibehält.
• Es ist in 6 Varianten mit 6 verschiedenen Härtegraden erhältlich und hält einem weiten Lastbereich stand, ohne Einfluss auf konstruktive Entscheidungen zu nehmen. Zudem ermöglicht es kontrollierte Verformungen, welche die statische Stabilität nicht beeinträchtigen.
• Geprüft im Rahmen des FLANKSOUND PROJECT gemäß EN ISO 10848 durch das Zentrum für industrielle Forschung der Universität Bologna.
• Prüfungen in der ETH Zürich zum Feuerwiderstand bestätigen ebenfalls eine Leistung der Klasse EI 60 ohne die Notwendigkeit zusätzlicher feuerfester Dichtungsmittel.
• Einfache Verlegung: Die Montage erfolgt mit den gängigsten Baustellenwerkzeugen
• Nach einem strengen Regulierungsverfahren wurde es gemäß ETA-23/0061 geprüft und zertifiziert
Die Komponenten und der Lebenszyklus von XYLOFON sind in der EPD (Enviromental Product Declaration) zu finden.
Schadstofffrei.
WIE WÄHLE ICH DAS RICHTIGE XYLOFON MIT MYPROJECT
Für die richtige Schalldämmung der Wand mit XYLOFON muss zunächst das Schalldämmprofil mit den passendsten Eigenschaften gewählt werden. Dank des Moduls Akustik der Planungssoftware MyProject gestaltet sich die Berechnung der angemessenen Schalldämmung für verschiedene Bauweisen (BSP, Rahmenkonstruktion) einfach. Die Software bietet die Möglichkeit:
• Schalldämmung in verschiedenen Auslegungsfrequenzen zu entwerfen
• Das Stoßstellendämmmaß gemäß EN ISO 12354 zu berechnen
• Das Schalldämmprofil XYLOFON zu berechnen und es auf einem druckbaren Plan zur korrekten Installation darzustellen
• Eine Schalldämmung sowohl für Rahmenstrukturen als auch für BSP-Strukturen (Brettsperrholz-Konstruktionen) zu berechnen.
• dxf-Dateien mit automatischer Erkennung von Wänden und Abmessungen zu importieren.
• Den vollständigen technischen Bericht inklusive Berechnungs- und Leistungsdiagrammen auszudrucken
Eigenschaften
Material | Monolithische Polyurethanmischung von 35 bis 90 Shore |
---|---|
Stärke | 6,0 mm |
Abmessungen | Kleinrollen von 80 bis 140 mm |
anwendbar lineare Belastung | von 2,0 bis 630 kN/m |
Akustische Leistung | ★ ★ ★ ★ ★ |
Langfristige Stabilität | ★ ★ ★ ★ ★ |
Technische Dokumentation
Technisches Datenblatt
|
|
---|---|
Lösungen zur schalldämmung - technische anleitung
|
|
ETA-Zertifizierung
|
|
Ausschreibungstext
|
|
Timber connections with Xylofon
|
|
Environmental Product Declaration (EPD)
|
|
Feuerwiderstand test report
|

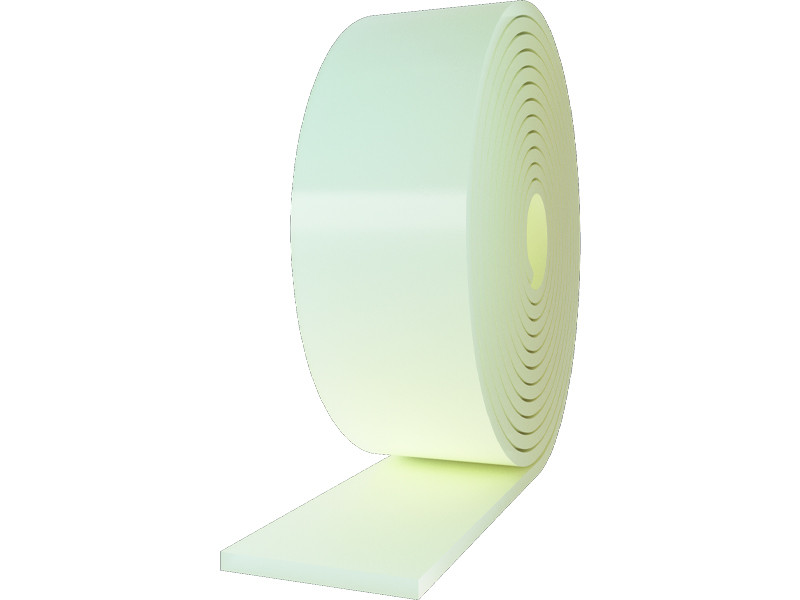

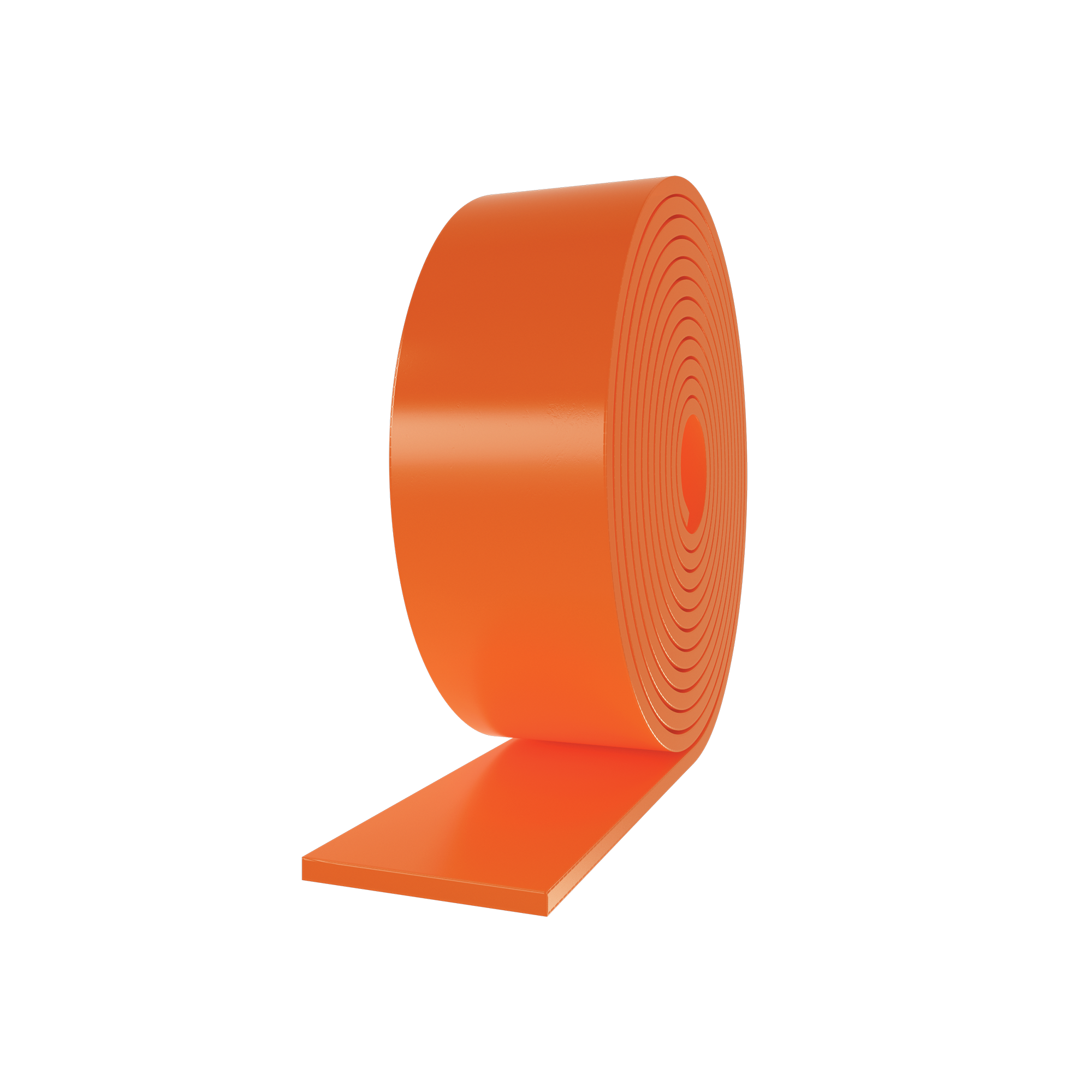

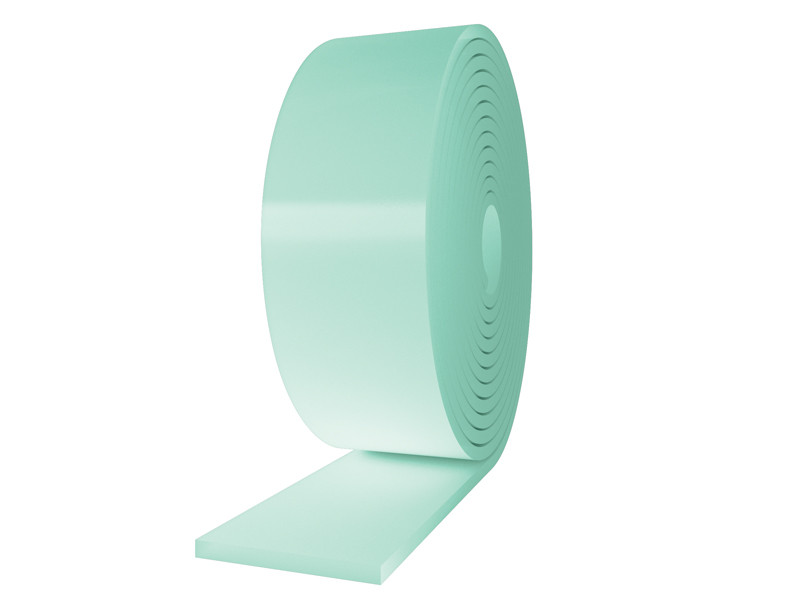

XYLOFON
ART.-NR. | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
---|---|---|---|---|
XYL20050 | 50 | 3.66 | 6 | 1 |
XYL20080 | 80 | 3.66 | 6 | 1 |
XYL20090 | 90 | 3.66 | 6 | 1 |
XYL20100 | 100 | 3.66 | 6 | 1 |
XYL20120 | 120 | 3.66 | 6 | 1 |
XYL20140 | 140 | 3.66 | 6 | 1 |
XYL20160 | 160 | 3.66 | 6 | 1 |
XYL35080 | 80 | 3.66 | 6 | 1 |
XYL35090 | 90 | 3.66 | 6 | 1 |
XYL35100 | 100 | 3.66 | 6 | 1 |
XYL35120 | 120 | 3.66 | 6 | 1 |
XYL35140 | 140 | 3.66 | 6 | 1 |
XYL35160 | 160 | 3.66 | 6 | 1 |
XYL50080 | 80 | 3.66 | 6 | 1 |
XYL50090 | 90 | 3.66 | 6 | 1 |
XYL50100 | 100 | 3.66 | 6 | 1 |
XYL50120 | 120 | 3.66 | 6 | 1 |
XYL50140 | 140 | 3.66 | 6 | 1 |
XYL50160 | 160 | 3.66 | 6 | 1 |
XYL70080 | 80 | 3.66 | 6 | 1 |
XYL70090 | 90 | 3.66 | 6 | 1 |
XYL70100 | 100 | 3.66 | 6 | 1 |
XYL70120 | 120 | 3.66 | 6 | 1 |
XYL70140 | 140 | 3.66 | 6 | 1 |
XYL70160 | 160 | 3.66 | 6 | 1 |
XYL80080 | 80 | 3.66 | 6 | 1 |
XYL80090 | 90 | 3.66 | 6 | 1 |
XYL80100 | 100 | 3.66 | 6 | 1 |
XYL80120 | 120 | 3.66 | 6 | 1 |
XYL80140 | 140 | 3.66 | 6 | 1 |
XYL80160 | 160 | 3.66 | 6 | 1 |
XYL90080 | 80 | 3.66 | 6 | 1 |
XYL90090 | 90 | 3.66 | 6 | 1 |
XYL90100 | 100 | 3.66 | 6 | 1 |
XYL90120 | 120 | 3.66 | 6 | 1 |
XYL90140 | 140 | 3.66 | 6 | 1 |
XYL90160 | 160 | 3.66 | 6 | 1 |
Specifications

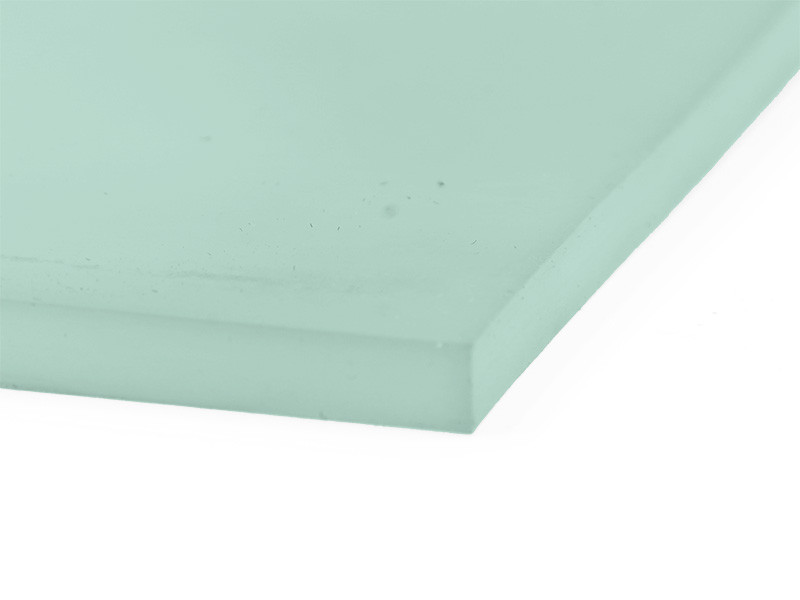

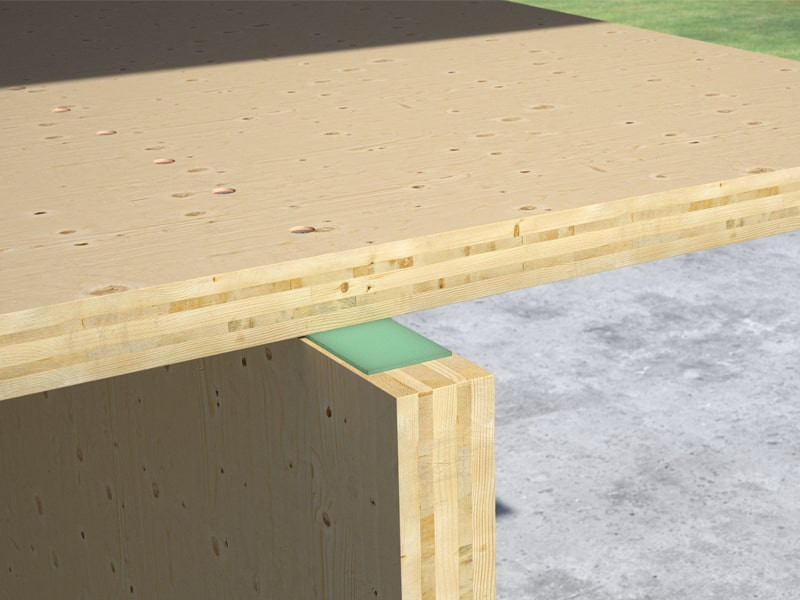

XYLOFON 20 - NEW
Die Innovation der Produktreihe für leichte Konstruktionen und niedrige Belastungen mit Leistungen für Mass Timber.
Akustische Belastung von 0,016 bis 0,14 N/mm², auch geeignet für die Dämmung von Häusern in Rahmenbauweise, Dächer und Decken mit geringen Abmessungen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 20.
Zusammensetzung
Polyurethangemisch
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij(3): > 7 dB
Max. anwendbare Belastung (Senkung 3 mm): 1,25 N/mm²
Akustische Belastung: von 0,016 bis 0,14 N/mm²

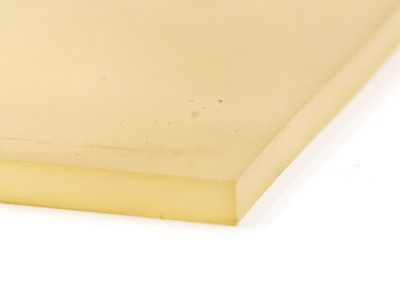

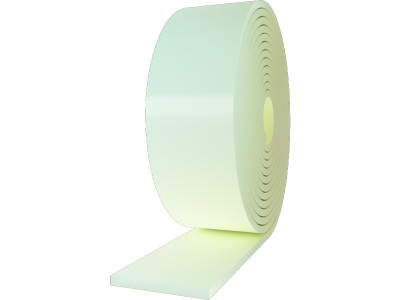

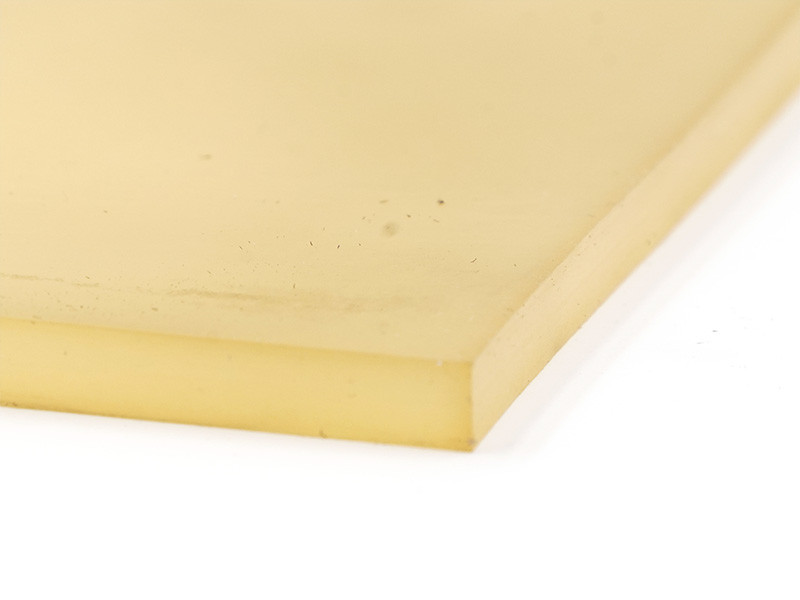

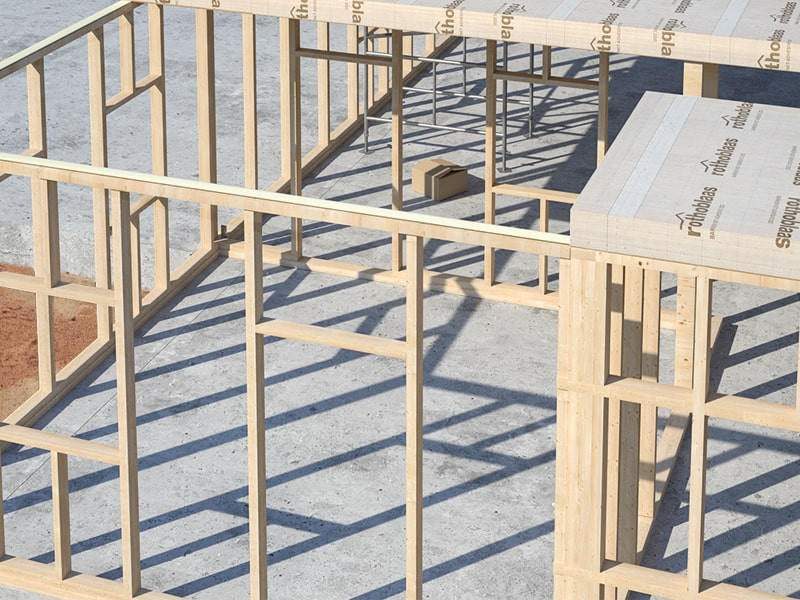

XYLOFON 35
Empfohlen für geringe Belastungen und ideal für den Einsatz in Konstruktionen mit einer akustischen Belastung von 0,038 bis 0,32 N/mm².
Geeignet zum Verlegen zwischen Bauelementen, da es eine physikalisch-mechanische Trennung zwischen den beiden Elementen erzeugt und so die Übertragung von Vibrationen durch Trittschall vermeidet.
Zur Steigerung der Schwingungsdämpfung empfiehlt es sich, das Profil sowohl unter- als auch oberhalb des Holzbodens zu verlegen.
Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen. Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 35
Zusammensetzung
-Polyurethanmischung mit stabiler monolithischer Struktur und hoher Wasserundurchlässigkeit (Wasseraufnahmevermögen nach 48 h < 1 %)
Extrem stabil und dauerhaft formbeständig. VOC- und schadstofffrei.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): 7,4 dB
Max. anwendbare Belastung (Senkung 3 mm): 3,61 N/mm²
Akustische Belastung: von 0,038 bis 0,32 N/mm²

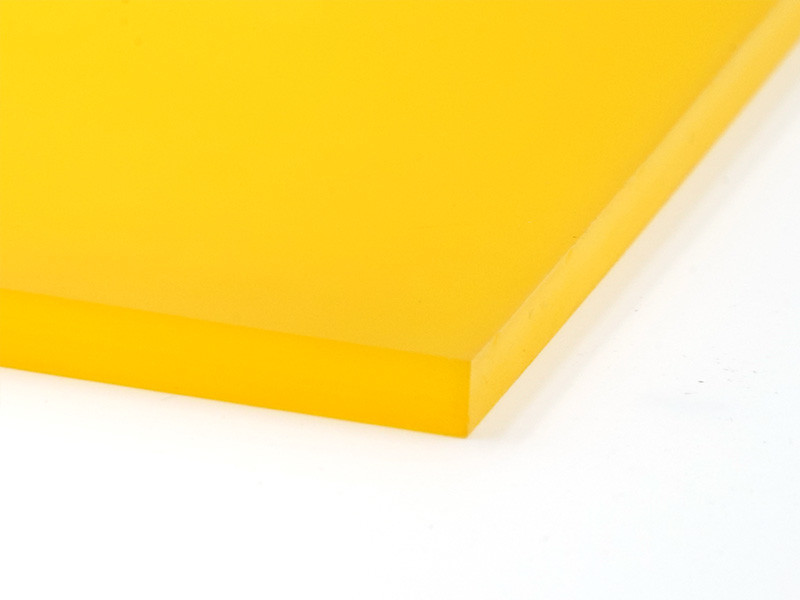

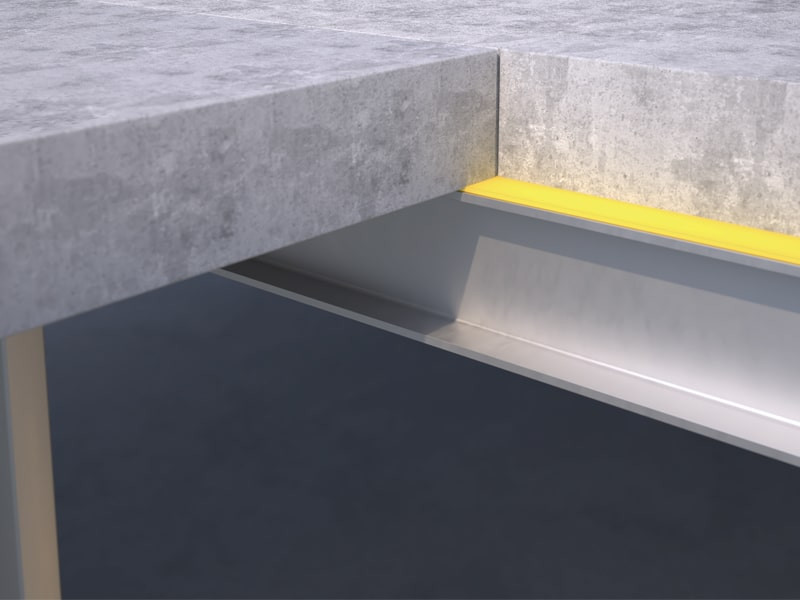

XYLOFON 50
Für mittlere Belastungen und an der Basis von kleinen mehrgeschossigen Gebäuden, da es akustische Belastungen von 0,22 bis 0,68 N/mm² absorbiert.
Wie auch XYLOFON 35 ist es für die Verlegung zwischen Holz und Holz geeignet. Es verhindert die Übertragung von Schwingungen durch Trittschall, insbesondere bei Montage sowohl unter als auch über der Holzdecke.
Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen.
Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 50
Zusammensetzung
Polyurethanmischung mit stabiler monolithischer Struktur, hohe Wasserundurchlässigkeit. VOC- und schadstofffrei. Extrem stabil und dauerhaft formbeständig.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): 10,6 dB
Max. anwendbare Belastung (Senkung 3 mm): 8,59 N/mm²
Akustische Belastung: von 0,22 bis 0,68 N/mm²

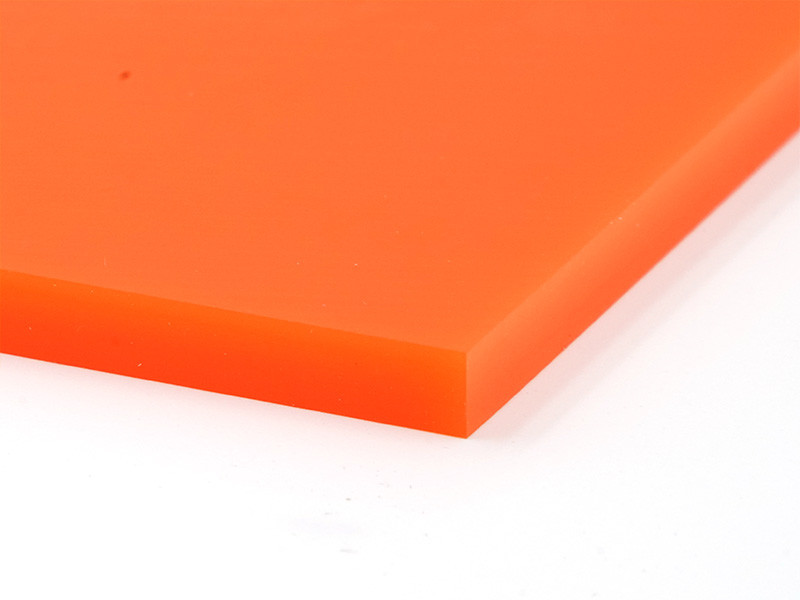

XYLOFON 70
Für mittlere bis hohe Belastungen und an der Basis von mehrgeschossigen Gebäuden, da es akustische Belastungen von 0,49 bis 1,5 N/mm² absorbiert
Ideal zur Schwingungsdämpfung von Holzdecken.
Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen.
Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 70
Zusammensetzung
Polyurethanmischung mit stabiler monolithischer Struktur und hoher Wasserundurchlässigkeit (Wasseraufnahmevermögen nach 48 h < 1 %).
Extrem stabil und dauerhaft formbeständig. VOC- und schadstofffrei.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): 7,8 dB
Max. anwendbare Belastung (Senkung 3 mm): 11,1 N/mm²
Akustische Belastung: von 0,49 bis 1,5 N/mm²

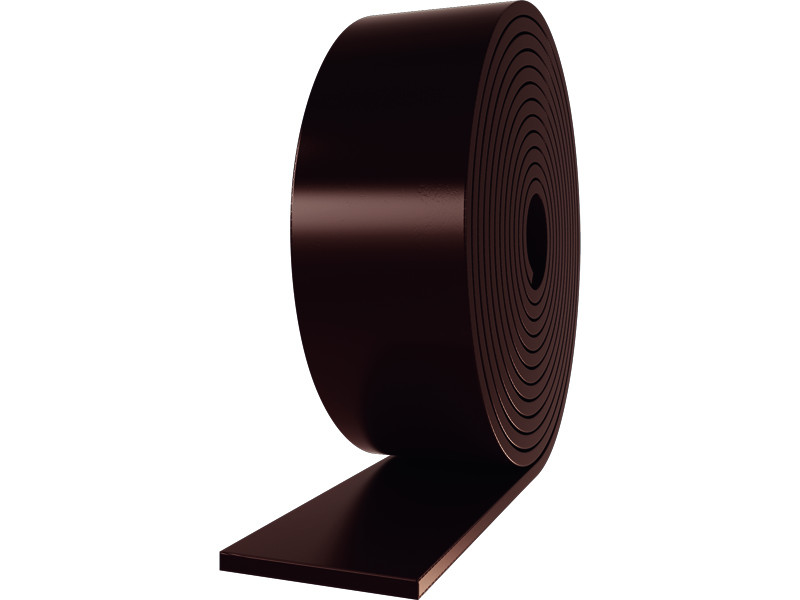

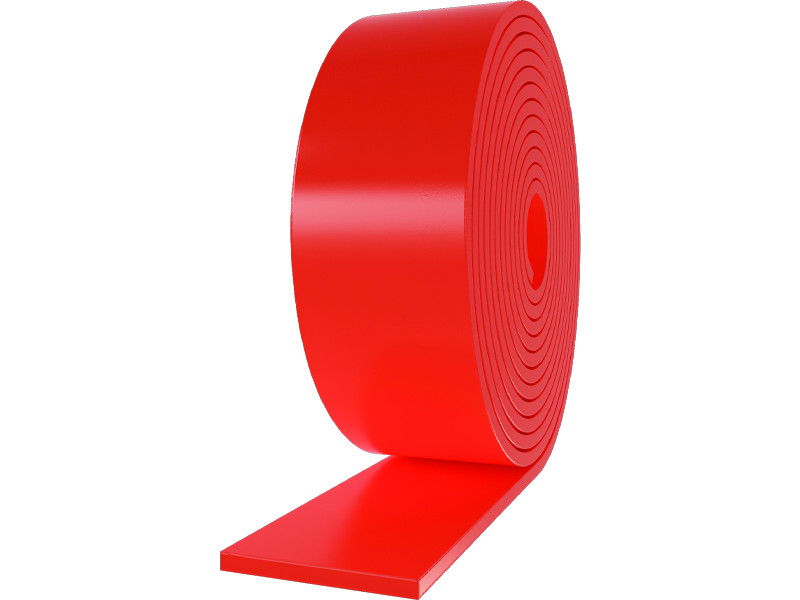

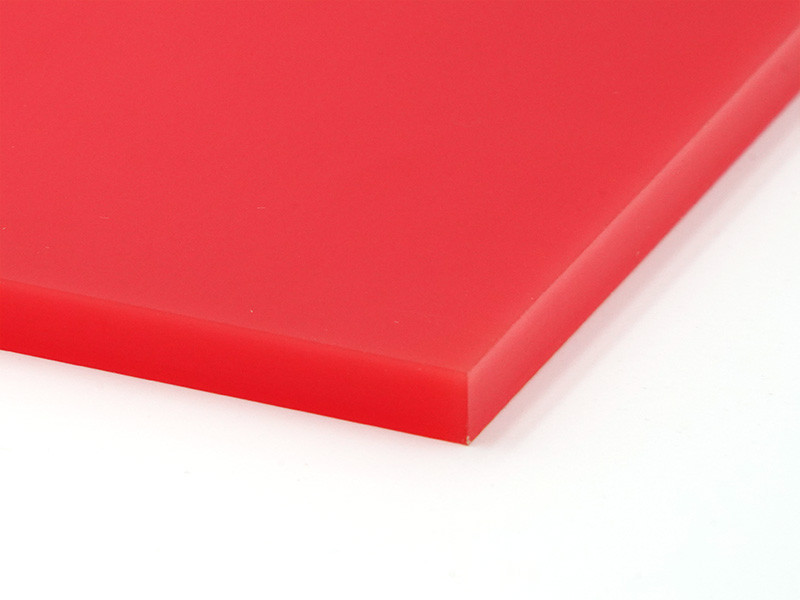

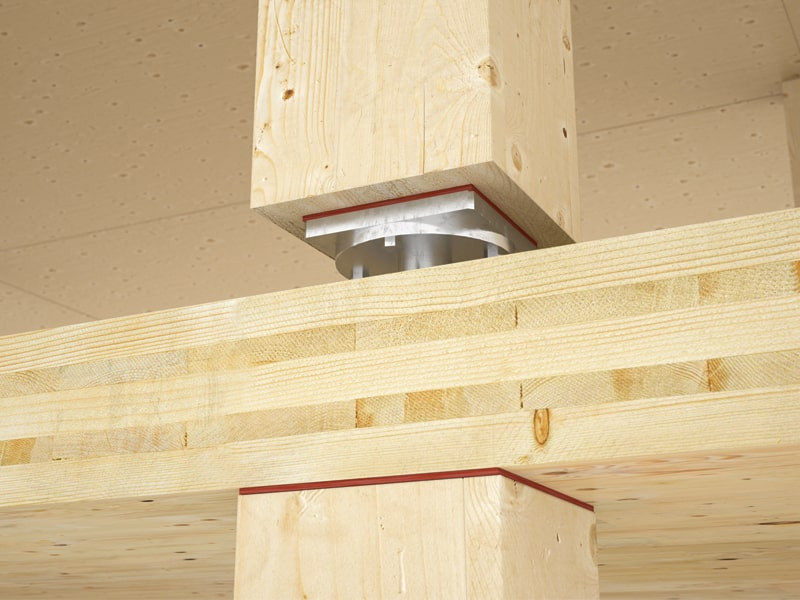

XYLOFON 80
Für hohe Belastungen und an der Basis von mehrgeschossigen Gebäuden. Die max. anwendbare Belastung beträgt 19,51 N/mm².
Zur Steigerung der Schwingungsdämpfung empfiehlt es sich, das Profil sowohl unter- als auch oberhalb des Holzbodens zu verlegen. Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen.
Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 80
Zusammensetzung
Polyurethanmischung mit stabiler monolithischer Struktur und hoher Wasserundurchlässigkeit (Wasseraufnahmevermögen nach 48 h < 1 %)
Extrem stabil und dauerhaft formbeständig.
VOC- und schadstofffrei.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 7 dB
Max. anwendbare Belastung (Senkung 3 mm): 19,51 N/mm²
Akustische Belastung: von 1,3 bis 2,4 N/mm²

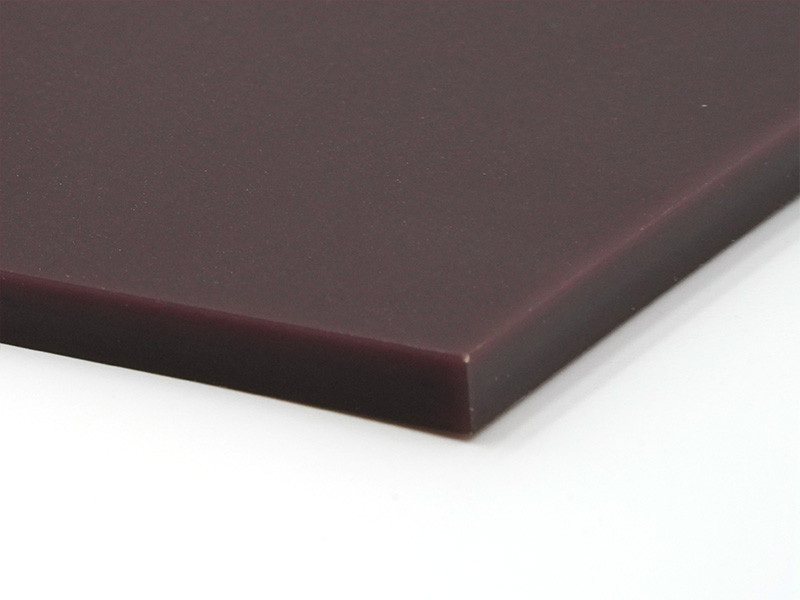

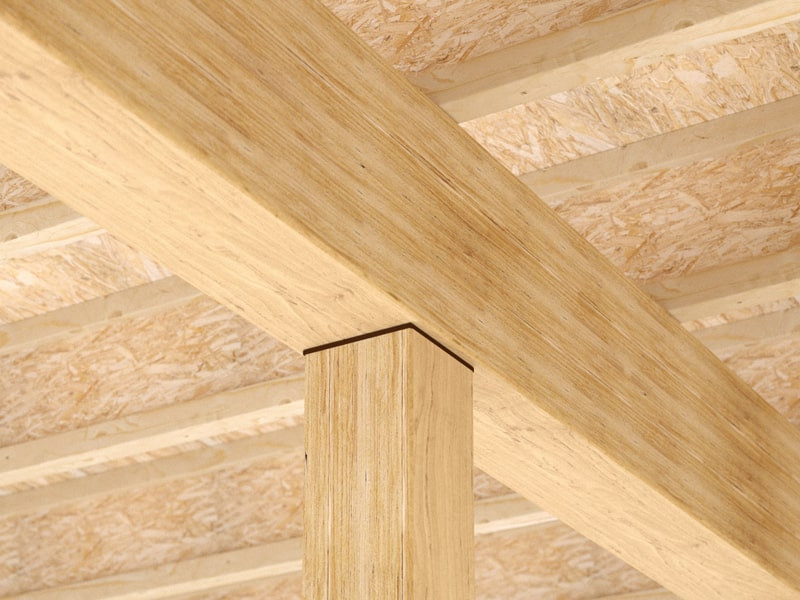

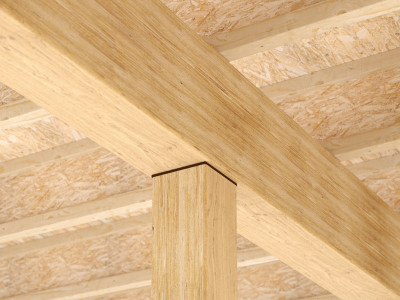

XYLOFON 90
Für sehr hohe Belastungen und an der Basis von mehrgeschossigen Gebäuden oder Türmen. Die max. anwendbare Belastung beträgt 29,87 N/mm².
Ideal auch zur Schwingungsdämpfung in LVL-Konstruktionen.
Zur Steigerung der Schwingungsdämpfung empfiehlt es sich, das Profil sowohl unter- als auch oberhalb des Holzbodens zu verlegen. Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen. Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
Lieferung und Montage eines hocheffizienten Schallschutzbands für die Schalldämmung, Typ XYLOFON 90
Zusammensetzung
Polyurethanmischung mit stabiler monolithischer Struktur und hoher Wasserundurchlässigkeit (Wasseraufnahmevermögen nach 48 h < 1 %)
Extrem stabil und dauerhaft formbeständig. VOC- und schadstofffrei.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 6 dB
Max. anwendbare Belastung (Senkung 3 mm): 29,87 N/mm²
Akustische Belastung: von 2,2 bis 4,5 N/mm²
