DIE GEWINDESTANGE FÜR CHEMISCHE DÜBEL
INA

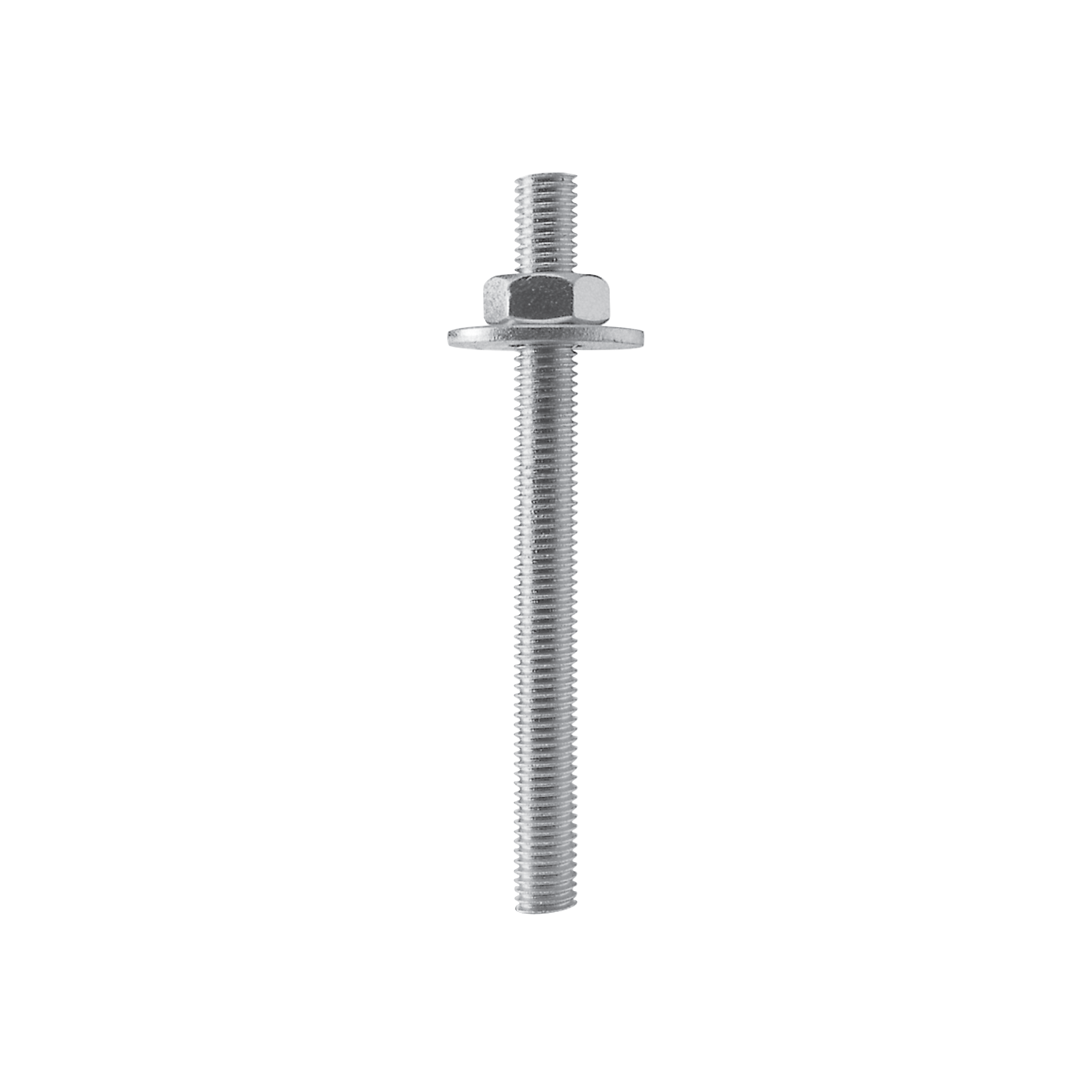

INA ist die Gewindestange für chemische Dübel aus Stahl 5.8 und 8.8 mit galvanischer Verzinkung. Komplett mit Mutter (ISO 4032) und Unterlegscheibe (ISO 7089). INA, die Gewindestange für chemische Dübel, wird in verschiedenen Größen hergestellt. Die Ausführung aus Stahl 5.8 bietet Gewindestangen mit einem Durchmesser von 8 bis 27 mm und einer Länge zwischen 11 und 33 cm.
Die Ausführung aus Stahl 8.8 hat dagegen einen Durchmesser von 12 bis 27 mm bei einer Länge zwischen 14 und 49,5 cm. Die Stangenabmessungen wurden genauestens entwickelt, um den spezifischen Anforderungen und Bedürfnissen der Planer gerecht zu werden, wobei der für eine korrekte Montage erforderliche Zuschlag berücksichtigt wurde.
Alle verfügbaren Größen sind in den folgenden Tabellen aufgeführt.
Bei sehr aggressiven Montageumgebungen werden Gewindestangen aus Edelstahl benötigt.
Anwendung
Die Gewindestangen und chemischen Dübel werden in Kombination verwendet, um eine starke und sichere Verbindung zwischen einer Tragkonstruktion (z. B. eine Wand oder Stütze) und einem Element zu schaffen, das daran befestigt werden muss. Diese Kombination wird häufig für Befestigungen der Bauindustrie verwendet; vor allem in Situationen mit einer kritischen Haltekraft.
Dabei ist unbedingt zu beachten, dass die Montagemethode je nach Art des verwendeten chemischen Dübels variieren kann. Deshalb ist es wichtig, die Anweisungen des Herstellers genau zu befolgen und sicherzustellen, dass bei der Montage geeignete Sicherheitsvorkehrungen getroffen wurden.
Technische Dokumentation
| Technisches Datenblatt |
|---|
INA 5.8
| ART.-NR. | d
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|
| INA588110 | 8 | 110 | 25 |
| INA5810105 | 10 | 105 | 25 |
| INA5810140 | 10 | 140 | 25 |
| INA5812140 | 12 | 140 | 25 |
| INA5812195 | 12 | 195 | 25 |
| INA5816160 | 16 | 160 | 15 |
| INA5816195 | 16 | 195 | 15 |
| INA5816245 | 16 | 245 | 15 |
| INA5820245 | 20 | 245 | 10 |
| INA5820330 | 20 | 330 | 10 |
| INA5824330 | 24 | 330 | 5 |
| INA5827330 | 27 | 330 | 5 |
INA 8.8
| ART.-NR. | d
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|
| INA8812140 | 12 | 140 | 25 |
| INA8812195 | 12 | 195 | 25 |
| INA8812245 | 12 | 245 | 25 |
| INA8816160 | 16 | 160 | 15 |
| INA8816195 | 16 | 195 | 15 |
| INA8816245 | 16 | 245 | 15 |
| INA8816330 | 16 | 330 | 15 |
| INA8820245 | 20 | 245 | 10 |
| INA8820330 | 20 | 330 | 10 |
| INA8820495 | 20 | 495 | 10 |
| INA8824330 | 24 | 330 | 5 |
| INA8824495 | 24 | 495 | 5 |
| INA8827330 | 27 | 330 | 5 |
| INA8827495 | 27 | 495 | 5 |
