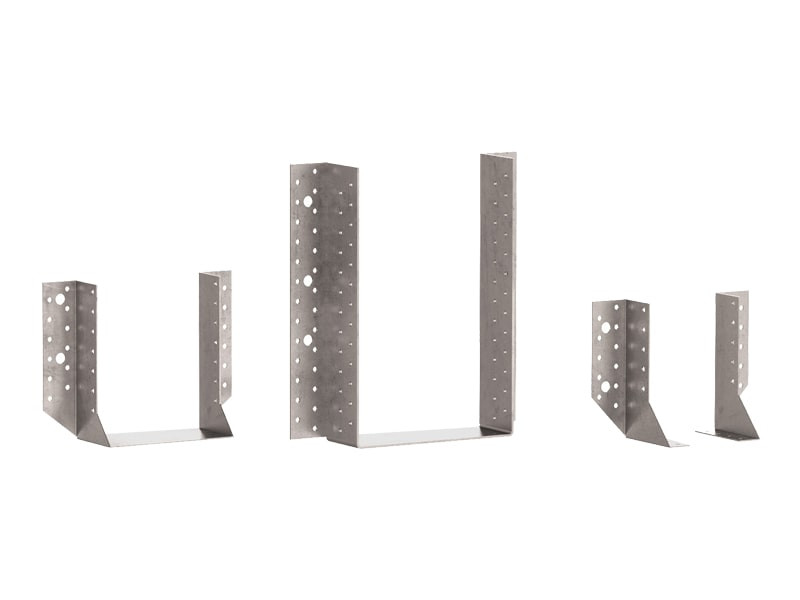

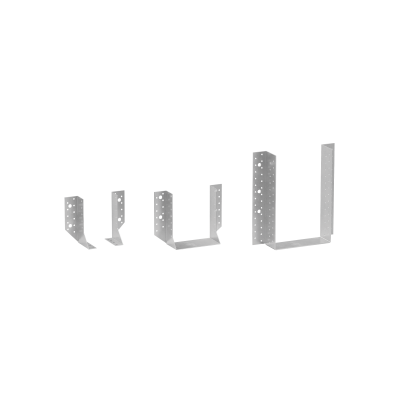

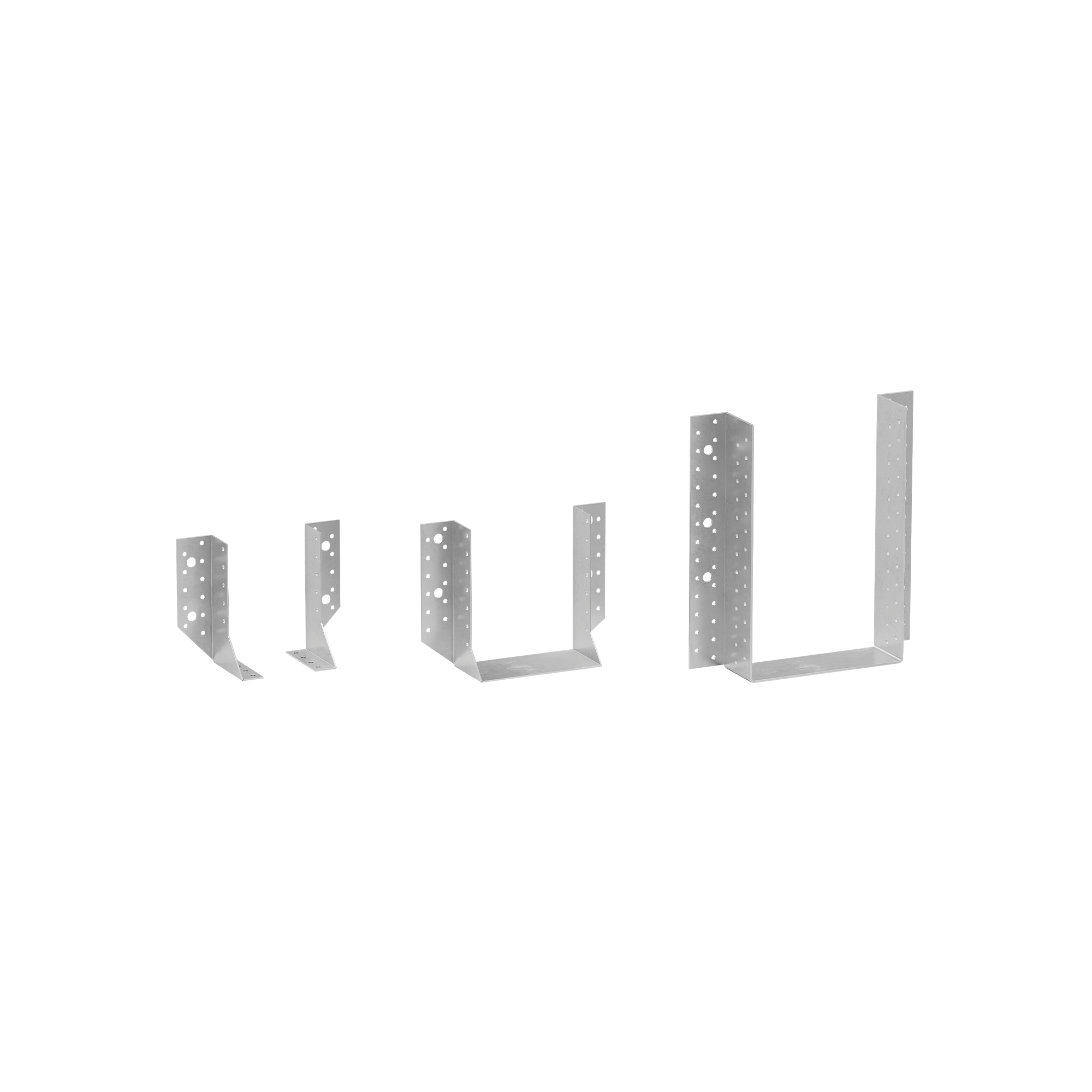

METALLISCHE BALKENSCHUHE - SCHENKEL AUSSEN
BSA

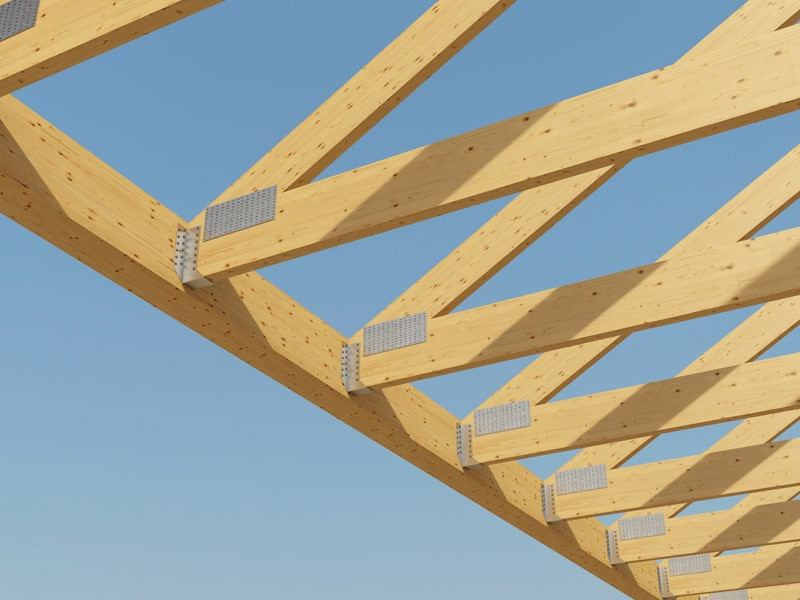

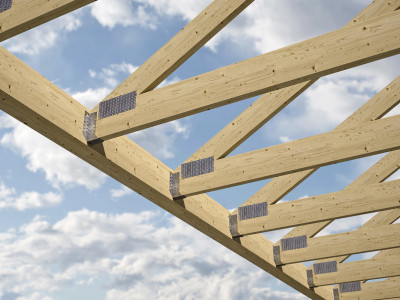

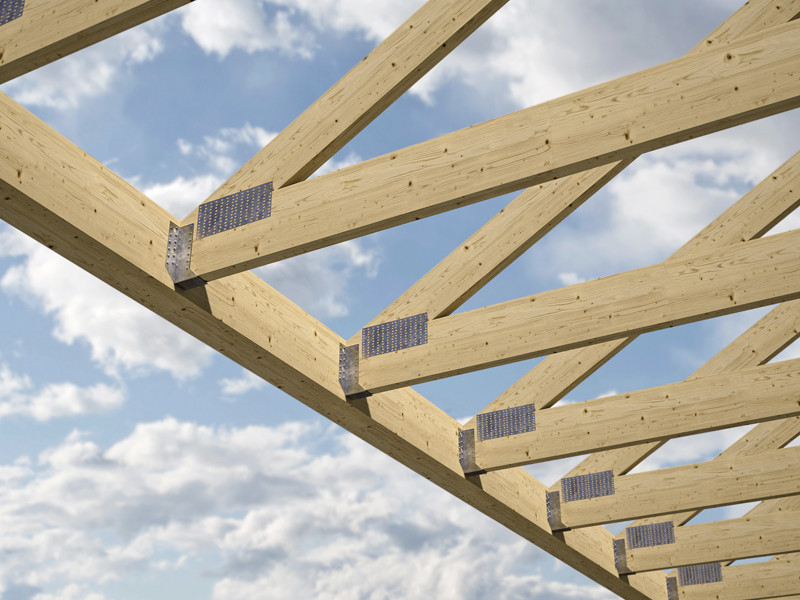

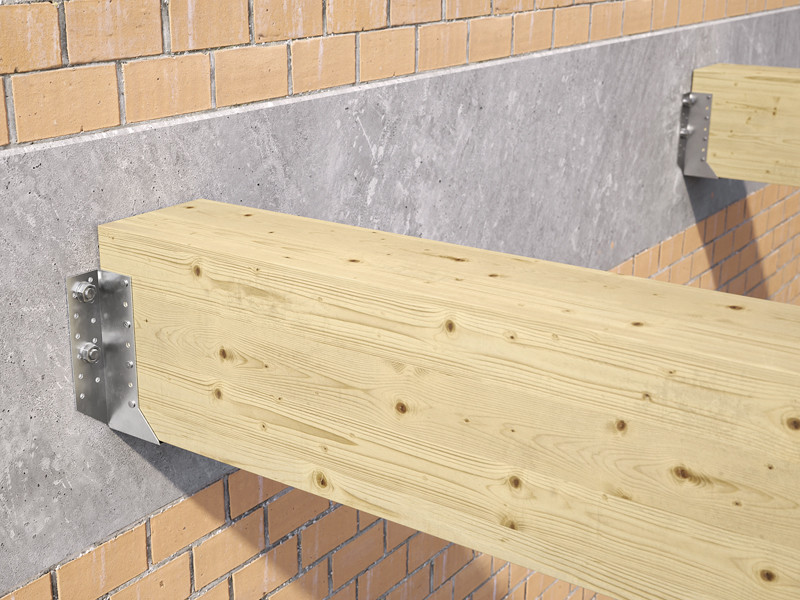

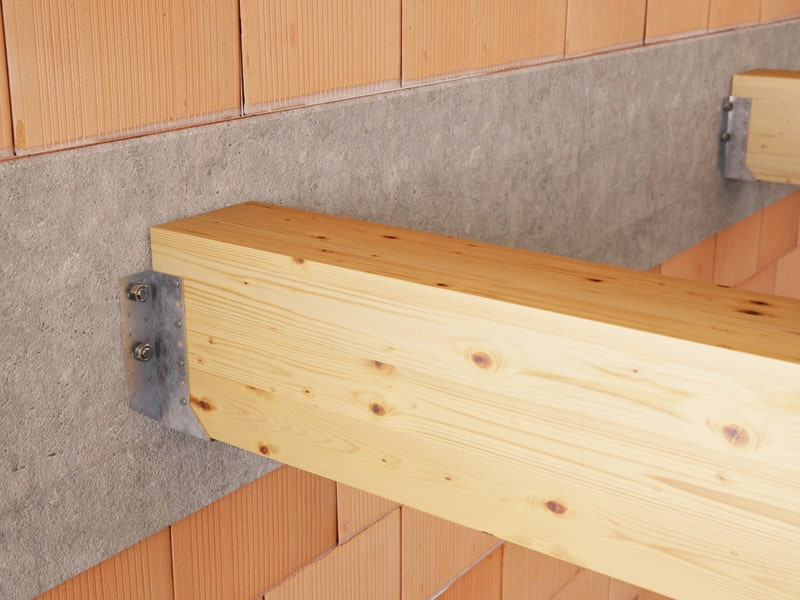

Standardisiertes, zertifiziert, schnell und kostengünstiges System. Möglichkeit der Befestigung des Balkens unter zweiachsiger Beanspruchung, d.h. um die eigene Achse gedreht. Für die Verwendung sowohl an Holz als auch an Beton geeignet.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File |
BSAS - GLATT
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| BSAS40110 | 40 | 110 | 2 | 50 |
| BSAS46117 | 46 | 117 | 2 | 50 |
| BSAS46137 | 46 | 137 | 2 | 50 |
| BSAS46207 | 46 | 207 | 2 | 25 |
| BSAS5070 | 50 | 70 | 2 | 50 |
| BSAS51105 | 51 | 105 | 2 | 50 |
| BSAS51135 | 51 | 135 | 2 | 50 |
| BSAS60100 | 60 | 100 | 2 | 50 |
| BSAS64128 | 64 | 128 | 2 | 50 |
| BSAS64158 | 64 | 158 | 2 | 50 |
| BSAS70125 | 70 | 125 | 2 | 50 |
| BSAS70155 | 70 | 155 | 2 | 50 |
| BSAS7690 | 76 | 90 | 2 | 25 |
| BSAS76152 | 76 | 152 | 2 | 50 |
| BSAS80120 | 80 | 120 | 2 | 50 |
| BSAS80140 | 80 | 140 | 2 | 50 |
| BSAS80150 | 80 | 150 | 2 | 50 |
| BSAS80180 | 80 | 180 | 2 | 25 |
| BSAS80210 | 80 | 210 | 2 | 25 |
| BSAS90145 | 90 | 145 | 2 | 50 |
| BSAS92184 | 92 | 184 | 2 | 25 |
| BSAS10090 | 100 | 90 | 2 | 50 |
| BSAS100120 | 100 | 120 | 2 | 50 |
| BSAS100140 | 100 | 140 | 2 | 50 |
| BSAS100160 | 100 | 160 | 2 | 50 |
| BSAS100170 | 100 | 170 | 2 | 25 |
| BSAS100200 | 100 | 200 | 2 | 25 |
| BSAS120120 | 120 | 120 | 2 | 25 |
| BSAS120160 | 120 | 160 | 2 | 25 |
| BSAS120190 | 120 | 190 | 2 | 25 |
| BSAS140140 | 140 | 139 | 2 | 25 |
| BSAS140160 | 140 | 160 | 2 | 25 |
| BSAS140180 | 140 | 180 | 2 | 25 |
BSAD - 2 STÜCKE
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| BSAD25100 | 25 | 100 | 2 | 25 |
| BSAD25140 | 25 | 140 | 2 | 25 |
| BSAD25180 | 25 | 180 | 2 | 25 |
BSAG - GROßE ABMESSUNGEN
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| BSAG100240 | 100 | 240 | 2.5 | 20 |
| BSAG100280 | 100 | 280 | 2.5 | 20 |
| BSAG120240 | 120 | 240 | 2.5 | 20 |
| BSAG120280 | 120 | 280 | 2.5 | 20 |
| BSAG140240 | 140 | 240 | 2.5 | 20 |
| BSAG140280 | 140 | 280 | 2.5 | 20 |
| BSAG160160 | 160 | 160 | 2.5 | 15 |
| BSAG160200 | 160 | 200 | 2.5 | 15 |
| BSAG160240 | 160 | 240 | 2.5 | 15 |
| BSAG160280 | 160 | 280 | 2.5 | 15 |
| BSAG160320 | 160 | 320 | 2.5 | 15 |
| BSAG180220 | 180 | 220 | 2.5 | 10 |
| BSAG180280 | 180 | 280 | 2.5 | 10 |
| BSAG200200 | 200 | 200 | 2.5 | 10 |
| BSAG200240 | 200 | 240 | 2.5 | 10 |
Specifications
Lieferung und Installation von Balkenschuh aus Metall mit Außenschenkeln für Holzkonstruktionen, Typologie BSA.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:

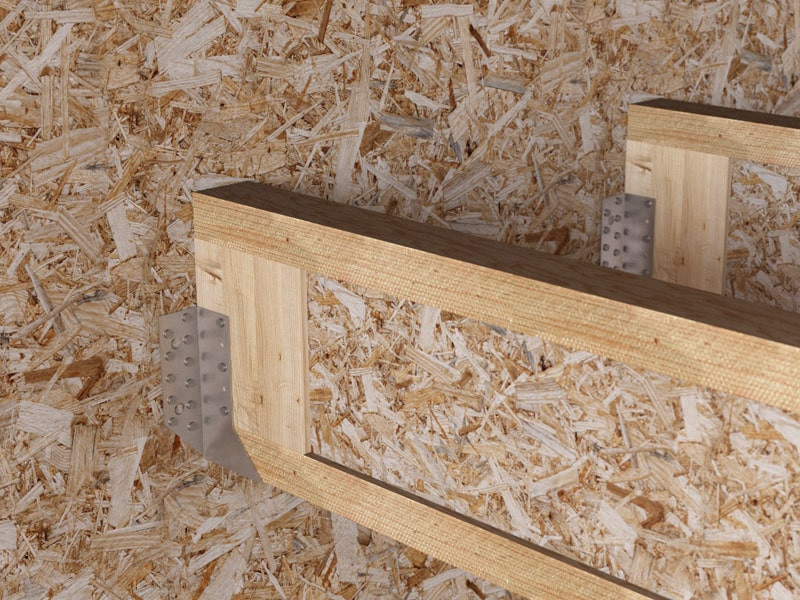

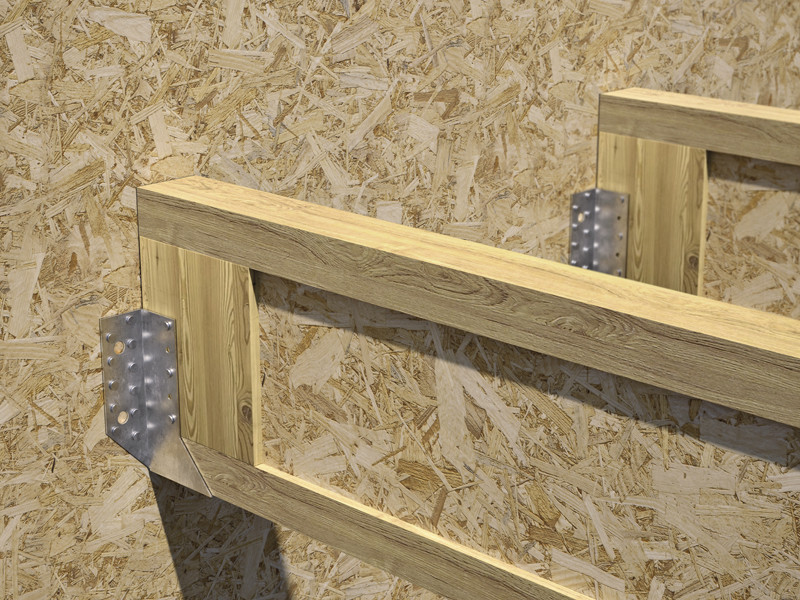

- Verbindungen Holz-Holz, Holz-OSB, Holz-Beton, Holz-Stahl
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
