METALLISCHE BALKENSCHUHE - SCHENKEL INNEN
BSI
Standardisiertes, zertifiziert, schnell und kostengünstiges System.
Möglichkeit der Befestigung des Balkens unter zweiachsiger Beanspruchung, d.h. um die eigene Achse gedreht.
Für die Verbindung von „I“-Trägern zugelassene Version.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File |

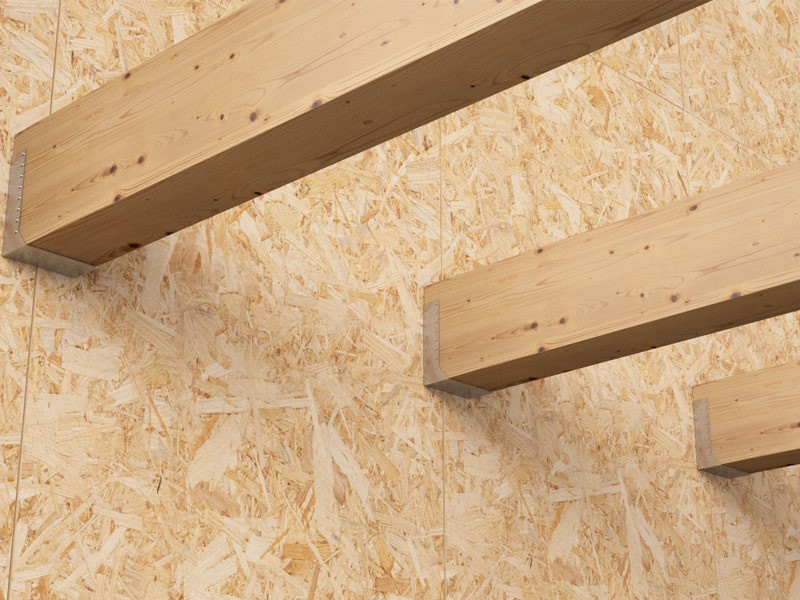

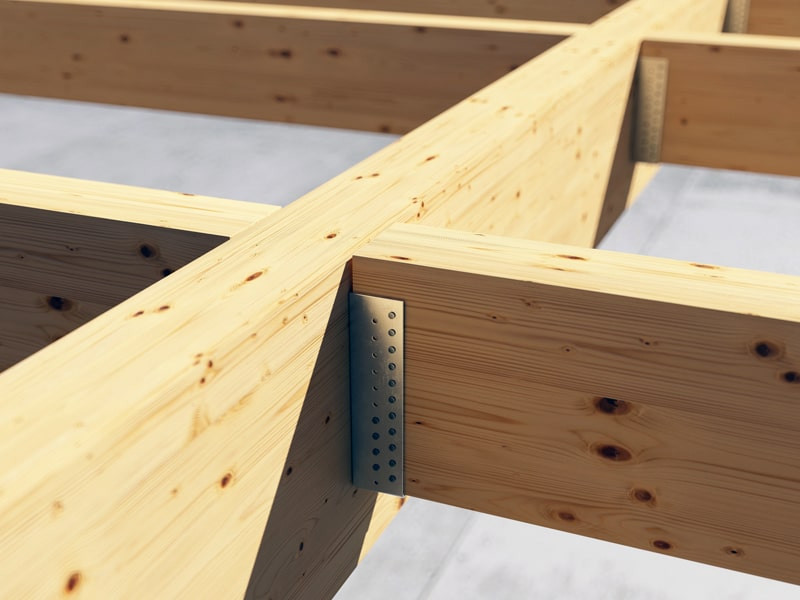

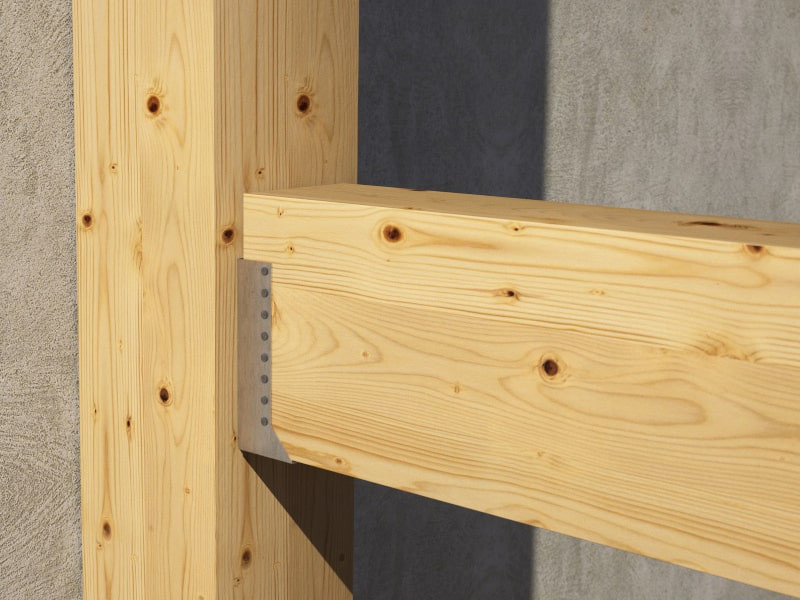

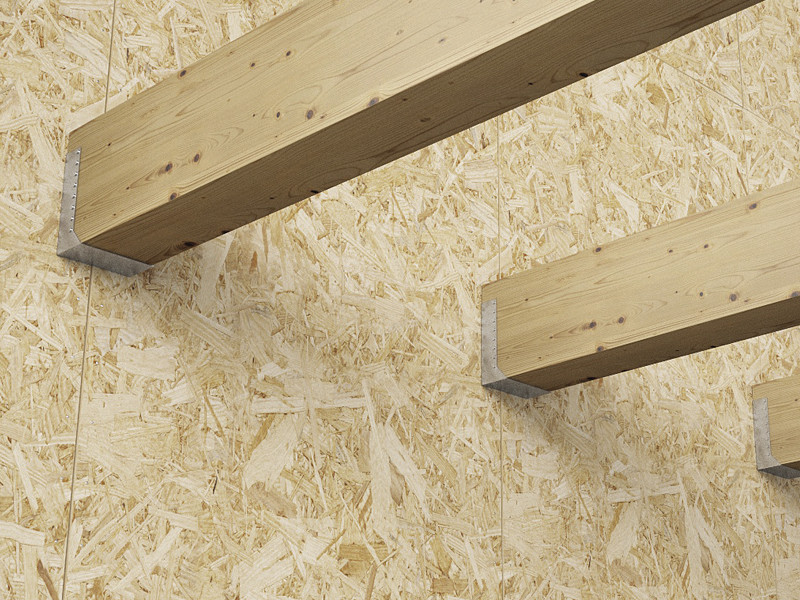

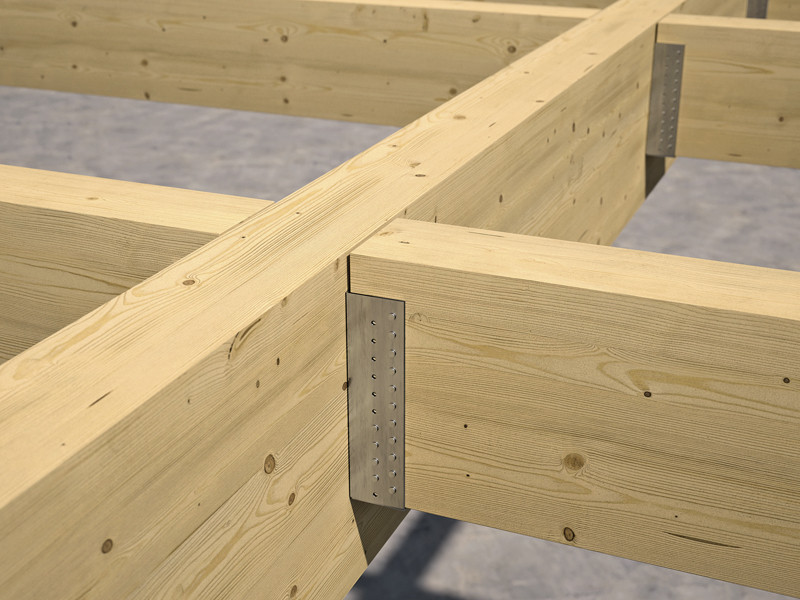

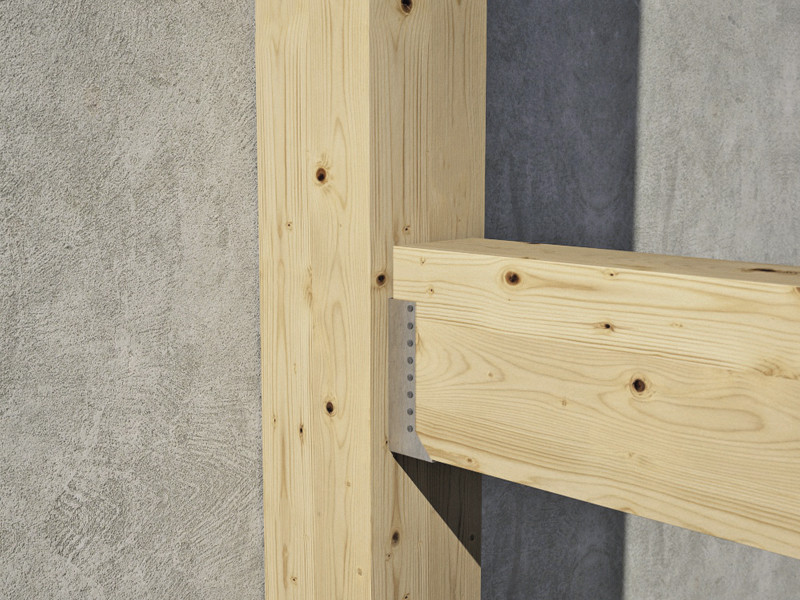

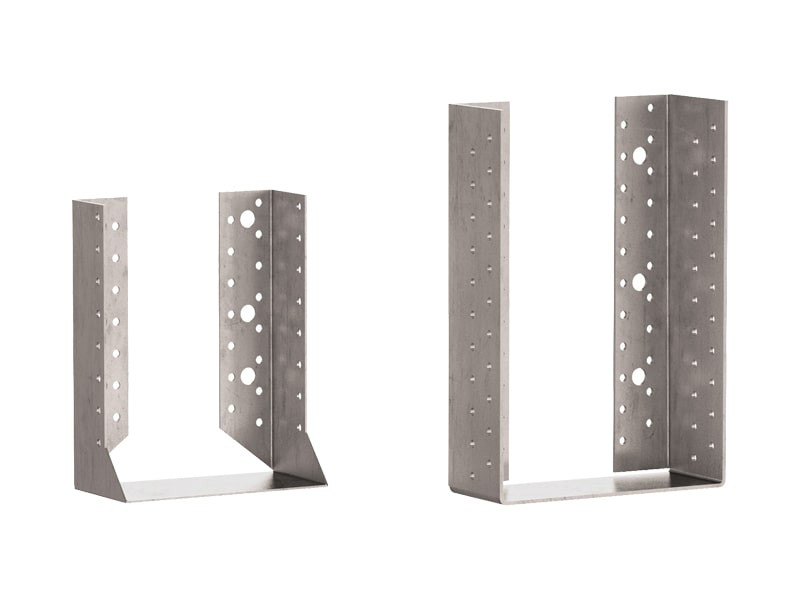

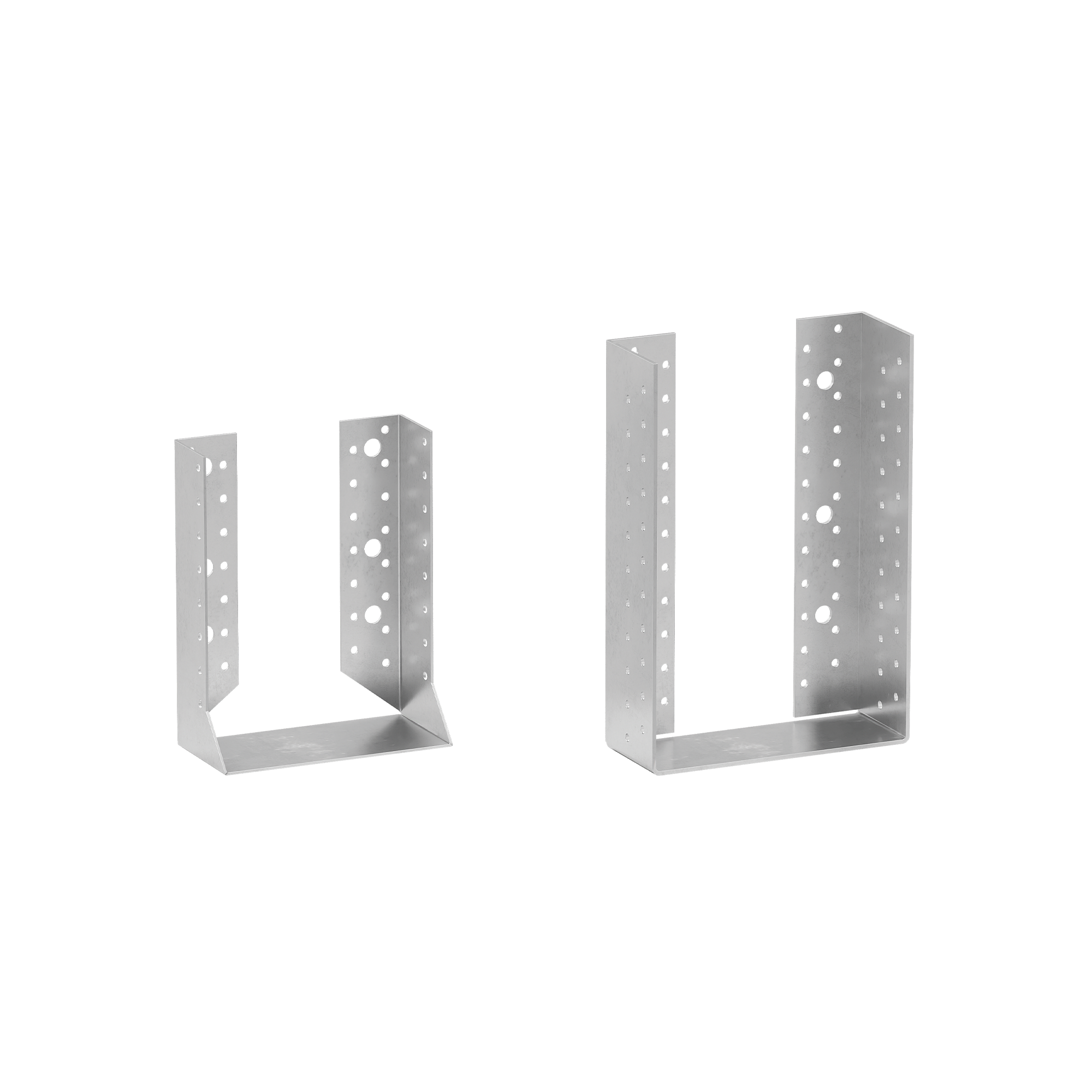

BSIS - GLATT
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| BSIS40110 | 40 | 110 | 2 | 50 |
| BSIS60100 | 60 | 100 | 2 | 50 |
| BSIS60160 | 60 | 160 | 2 | 50 |
| BSIS70125 | 70 | 125 | 2 | 50 |
| BSIS80120 | 80 | 120 | 2 | 50 |
| BSIS80150 | 80 | 150 | 2 | 50 |
| BSIS80180 | 80 | 180 | 2 | 25 |
| BSIS90145 | 90 | 145 | 2 | 50 |
| BSIS10090 | 100 | 90 | 2 | 50 |
| BSIS100120 | 100 | 120 | 2 | 50 |
| BSIS100140 | 100 | 140 | 2 | 50 |
| BSIS100170 | 100 | 170 | 2 | 50 |
| BSIS100200 | 100 | 200 | 2 | 25 |
| BSIS120120 | 120 | 120 | 2 | 25 |
| BSIS120160 | 120 | 160 | 2 | 25 |
| BSIS120190 | 120 | 190 | 2 | 25 |
| BSIS140140 | 140 | 140 | 2 | 25 |
| BSIS140180 | 140 | 180 | 2 | 25 |
BSIG - GROßE ABMESSUNGEN
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| BSIG120240 | 120 | 240 | 2.5 | 20 |
| BSIG140240 | 140 | 240 | 2.5 | 20 |
| BSIG160160 | 160 | 160 | 2.5 | 15 |
| BSIG160200 | 160 | 200 | 2.5 | 15 |
| BSIG180220 | 180 | 220 | 2.5 | 10 |
| BSIG200200 | 200 | 200 | 2.5 | 10 |
| BSIG200240 | 200 | 240 | 2.5 | 10 |
Specifications
Lieferung und Installation von Balkenschuh aus Metall mit Innenschenkeln für Holzkonstruktionen, Typologie BSI.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz und Holz-OSB Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
