HOCH BELASTBARER PFOSTENTRÄGER

S50

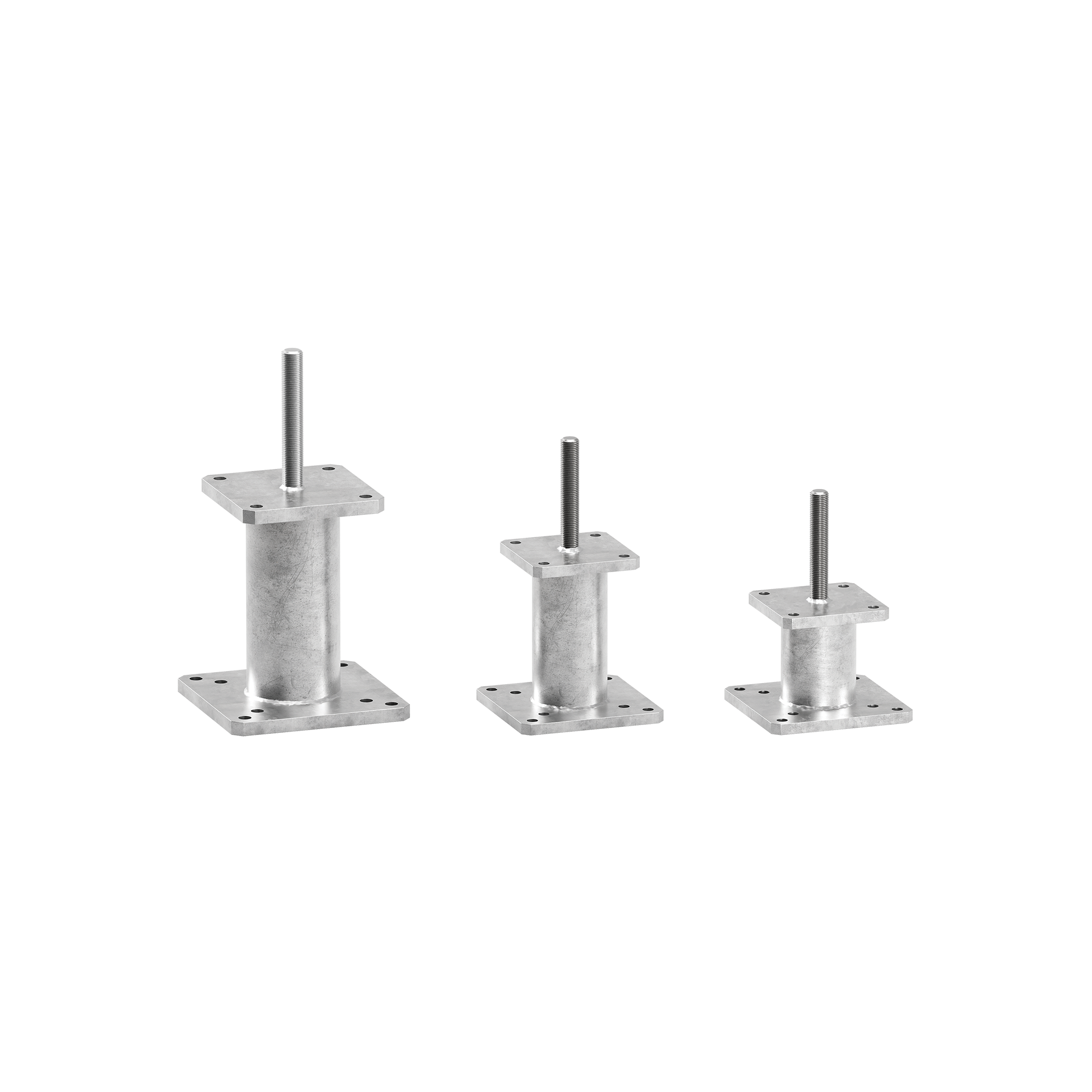

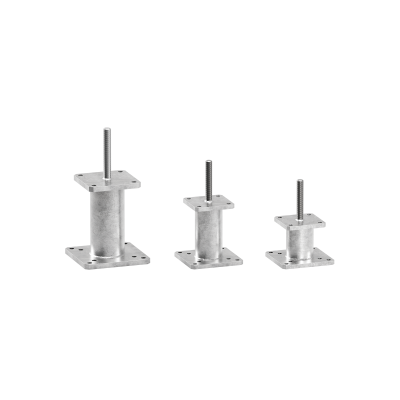

S50 ist ein leistungsstarker und zertifizierter verdeckter Pfostenträger für große Konstruktionen. Dank der Druckfestigkeit von über 300 kN ist er ideal für große Pfosten-Balken-Konstruktionssysteme und hohe Spannweiten.

S50, VERDECKTE PFOSTENTRÄGER MIT HOHER FESTIGKEIT

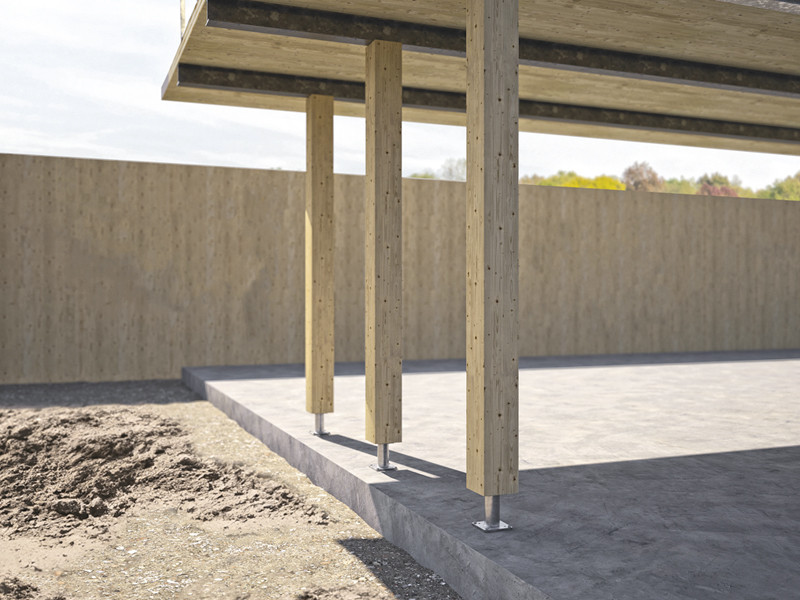

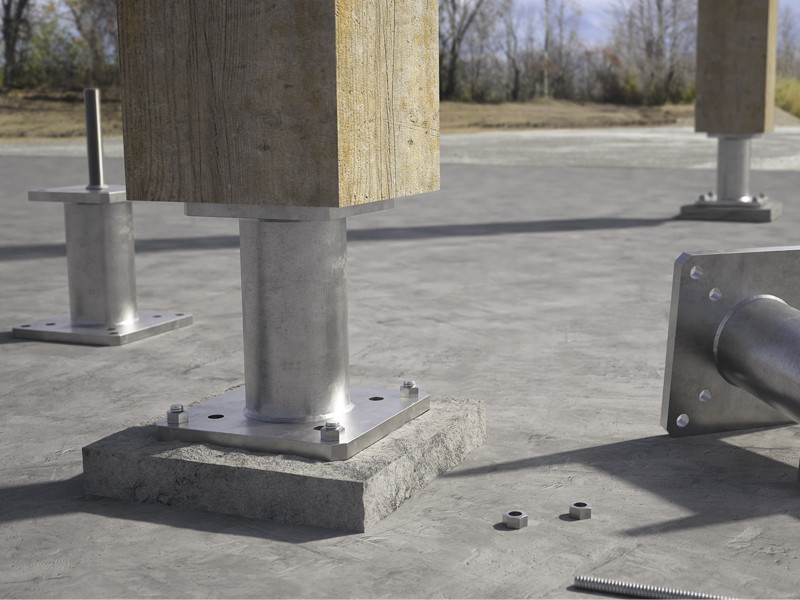

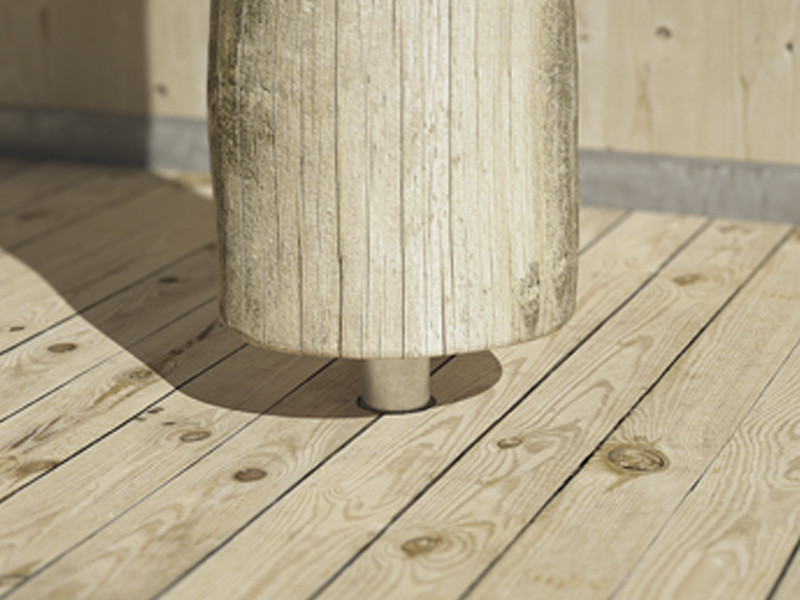

Dank des Bodenabstands der Pfostenträger S50 wird Spritzwasser oder Staunässe vermieden und eine lange Lebensdauer gewährleistet. Die verdeckte Befestigung am Holzelement gewährleistet eine besonders ansprechende Optik. Ideal zur Übertragung hoher Druckkräfte von großen Pfosten.

Die hervorragenden Druckfestigkeitswerte sind nach ETA berechnet und zertifiziert. Hergestellt aus Kohlenstoffstahl mit Feuerverzinkung. Geeignet für Nutzungsklassen 1, 2 und 3 und für den Einsatz auf Massiv- und Brettschichtholz, Brettsperrholz und Furnierschichtholz.

Kontaktieren Sie den Außendienstmitarbeiter in Ihrem Gebiet Laden Sie den Katalog herunter

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
CAD File
BIM.ifc File
BIM.rfa File
Kontaktieren Sie den Außendienstmitarbeiter in Ihrem Gebiet Laden Sie den Katalog herunter

S50

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 Ø
[mm]
 s
[mm]
 Stk.
S50120120 120 120 144 Ø80 12 1
S50120180 120 120 204 Ø80 12 1
S50160180 160 160 212 Ø100 16 1
S50160240 160 160 272 Ø100 16 1

Specifications

Lieferung und Installation von Hoch belastbarer Pfostenträger für Holzkonstruktionen, Typologie S50.
CE-Kennzeichnung nach ETA 10/0422

Anwendungsbereiche:

  • Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3

Material:

  • Kohlenstoffstahl mit Feuerverzinkung

Geometrie:

Winkelverbinder: :

  • H (mm) = :
  • Grundplatte (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
