WINKELVERBINDER FÜR GEBÄUDE
WBR

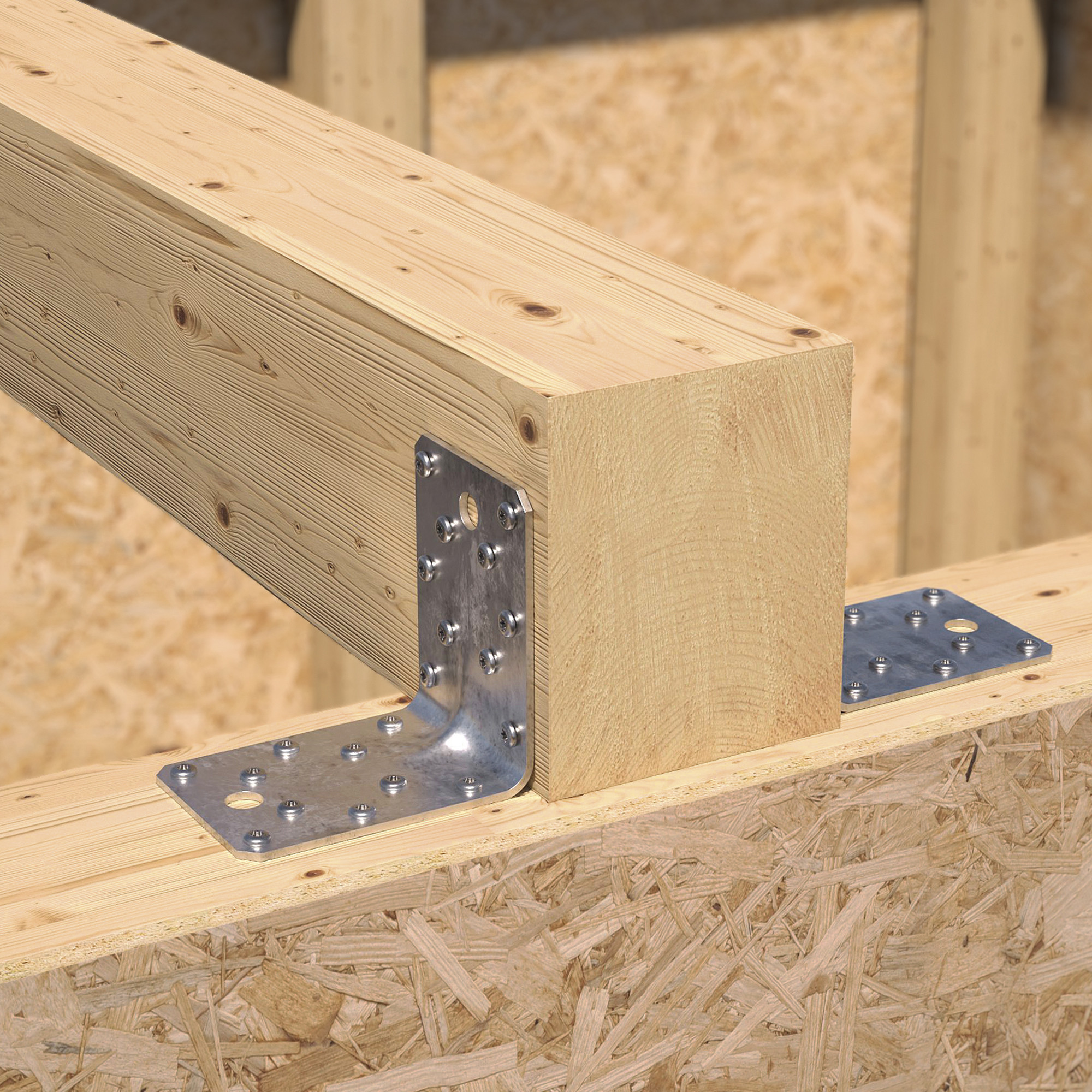

Die Winkelverbinder für Holz WBR eignen sich ideal für konstruktive Verbindungen, die Scher-, Zug- und Kippfestigkeit benötigen.
Sie sind in verschiedenen Größen erhältlich und können allen Anwendungserfordernissen gerecht werden. Durch die zahlreichen Löcher und deren Anordnung für den Einsatz sowohl in Holz wie auch auf Beton geeignet.
WBR, die einfachen und vielseitigen Winkelverbinder für Holz und Beton.

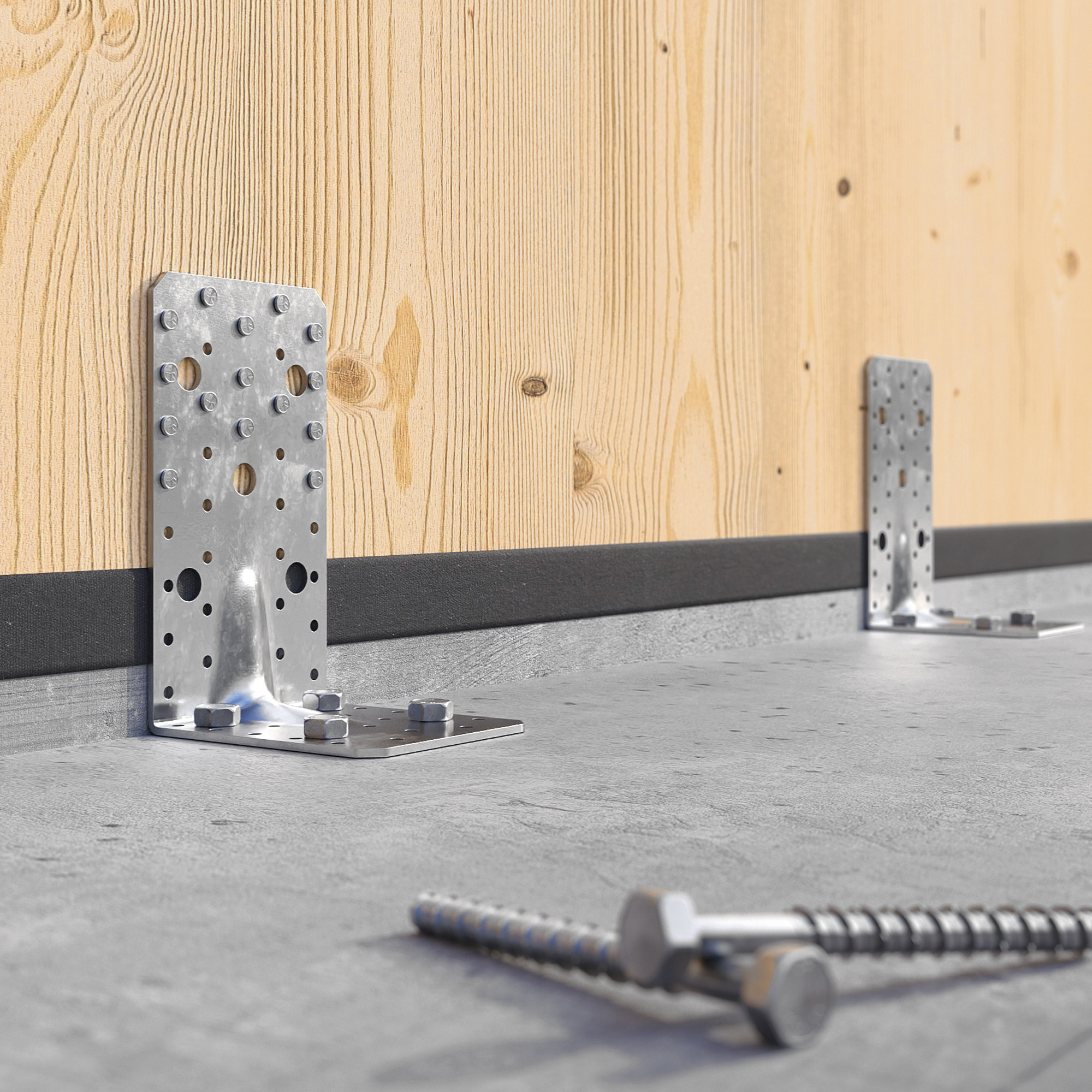

Die dreidimensionalen Lochbleche aus Kohlenstoffstahl mit galvanischer Verzinkung sind ideal für Holz-Beton- und Holz-Holz-Verbindungen und können sowohl auf Massiv- und Brettschichtholz, BSP und LVL wie auch Rahmenkonstruktionen (Platform Frame) und Holzwerkstoffplatten verwendet werden.
Die Verwendbarkeit und die Sicherheit werden durch die CE-Kennzeichnung nach ETA garantiert. Zertifizierte Werte anhand von Produktprüfungen.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| CAD File |

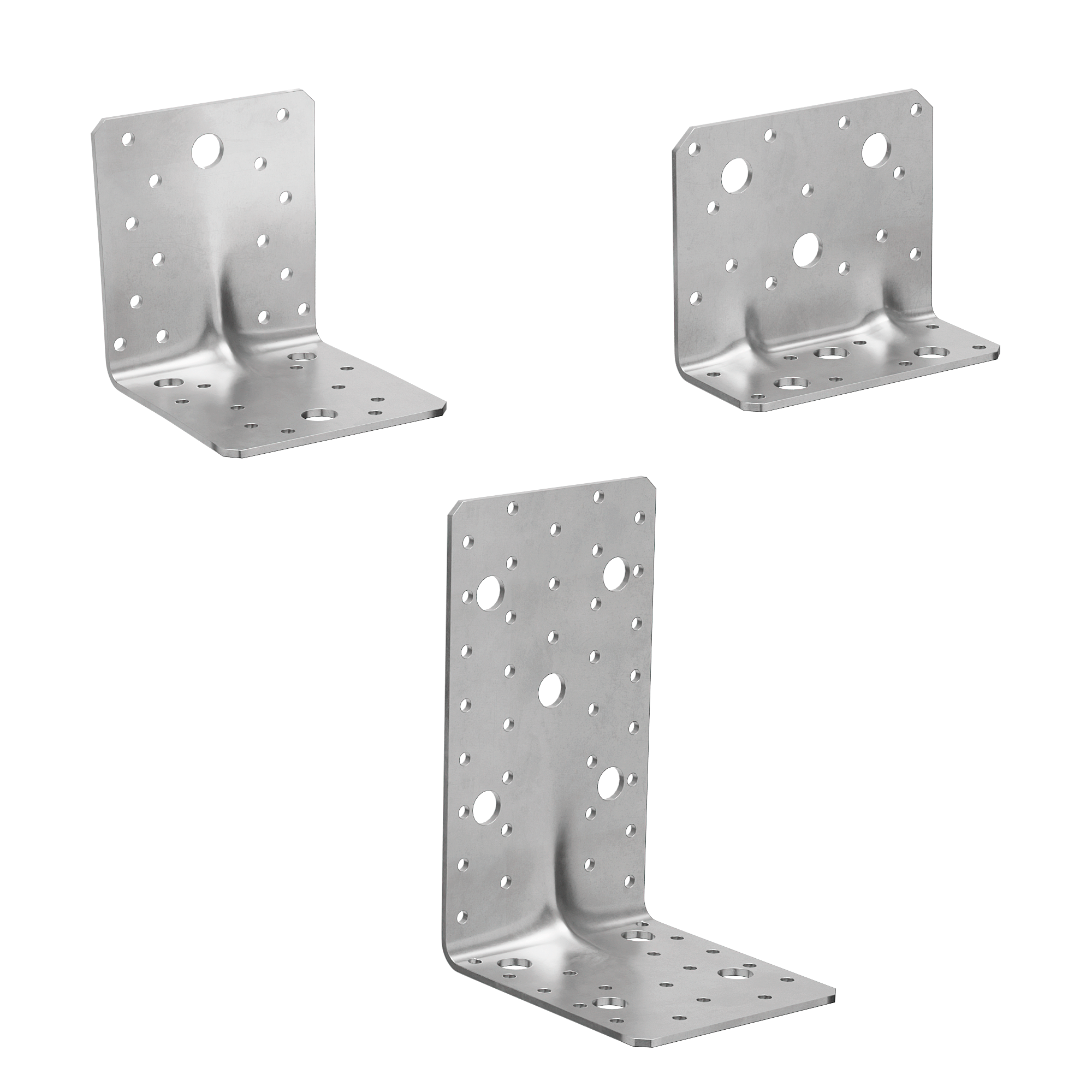

WBR 70-90-100
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WBR070 | 55 | 70 | 70 | 100 |
| WBR090 | 65 | 90 | 90 | 100 |
| WBR100 | 90 | 100 | 100 | 50 |
WBR 90110-170
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBR THIN 70-90-100
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 1.5 | 100 |
| WBR09015 | 65 | 90 | 90 | 1.5 | 100 |
| WBR10020 | 90 | 100 | 100 | 2 | 50 |
Specifications
WBR 70
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR 70.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR 90
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR 70.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR 100
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR 70.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR THIN 70
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR THIN 70.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR THIN 90
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR THIN 90.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR THIN 100
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR THIN 100.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBR 170
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WBR 170.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
