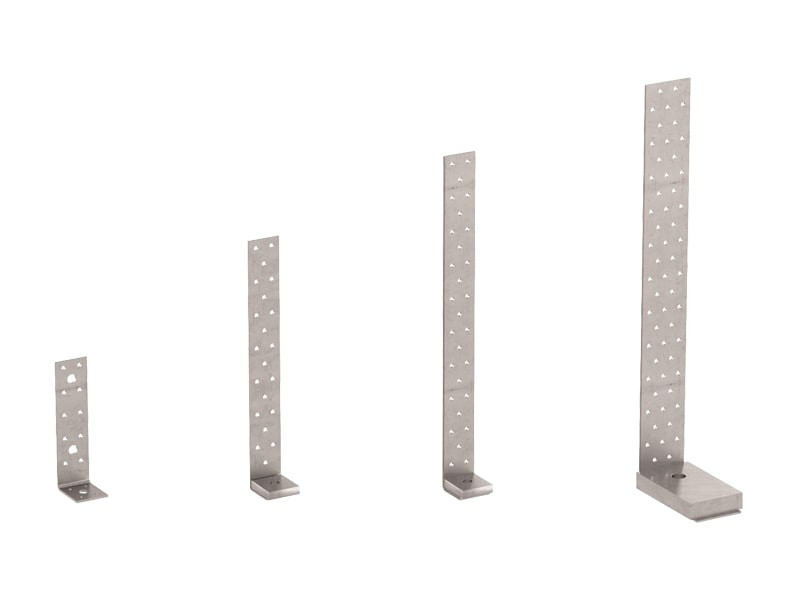

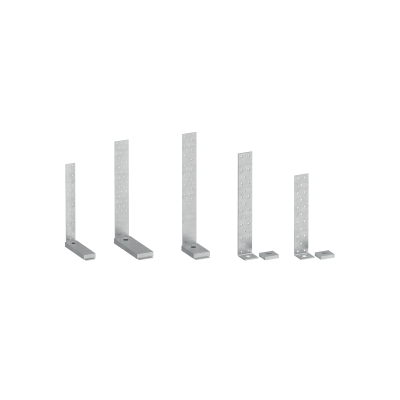

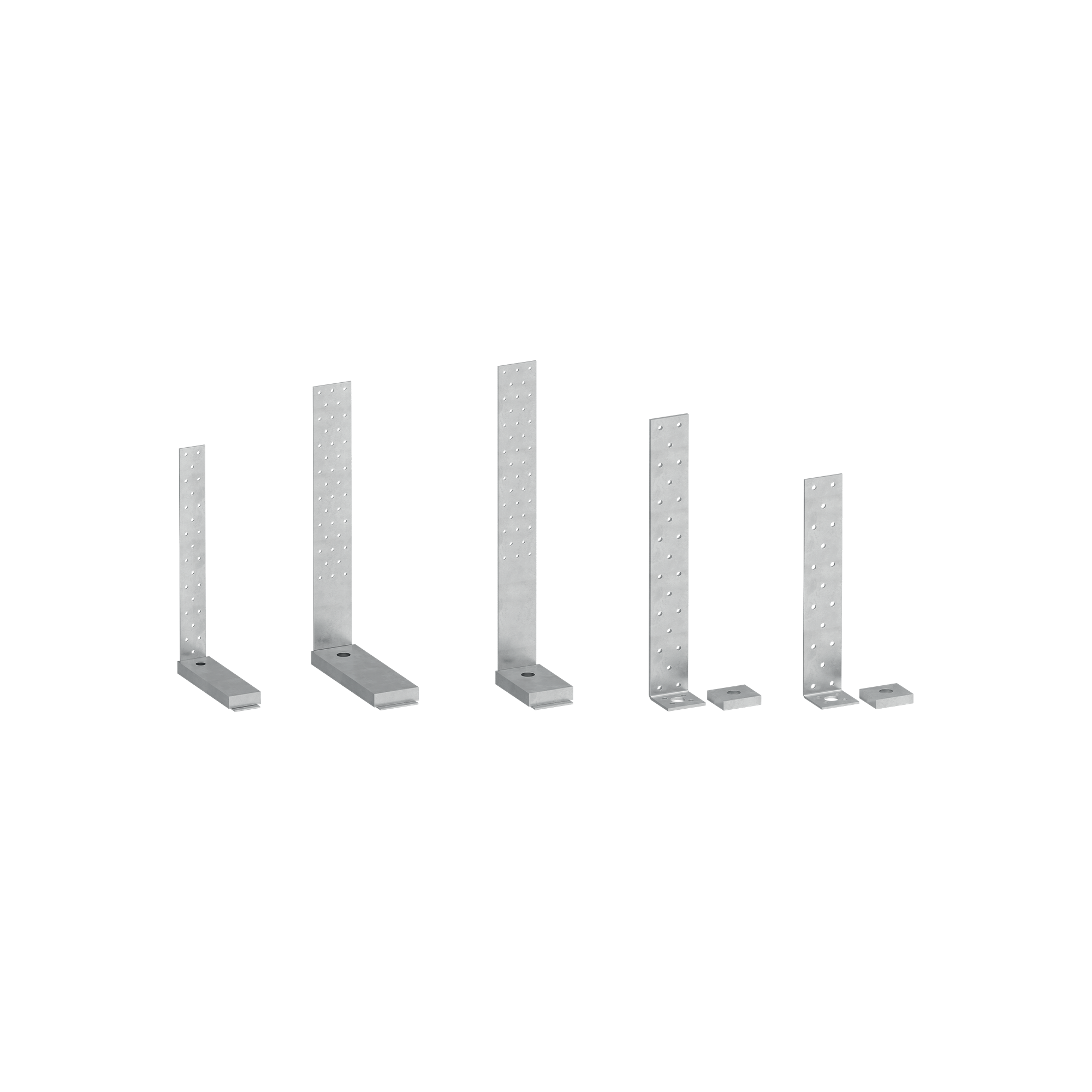

ZUGANKER

WZU

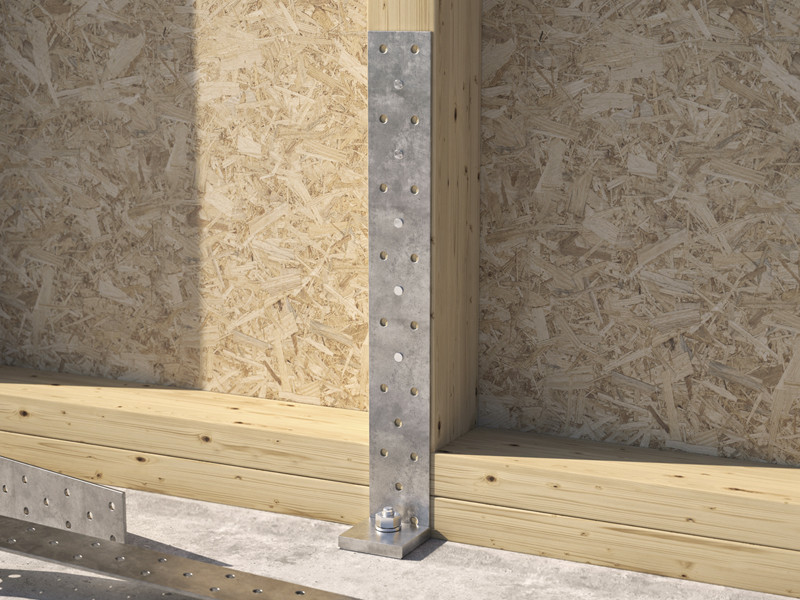

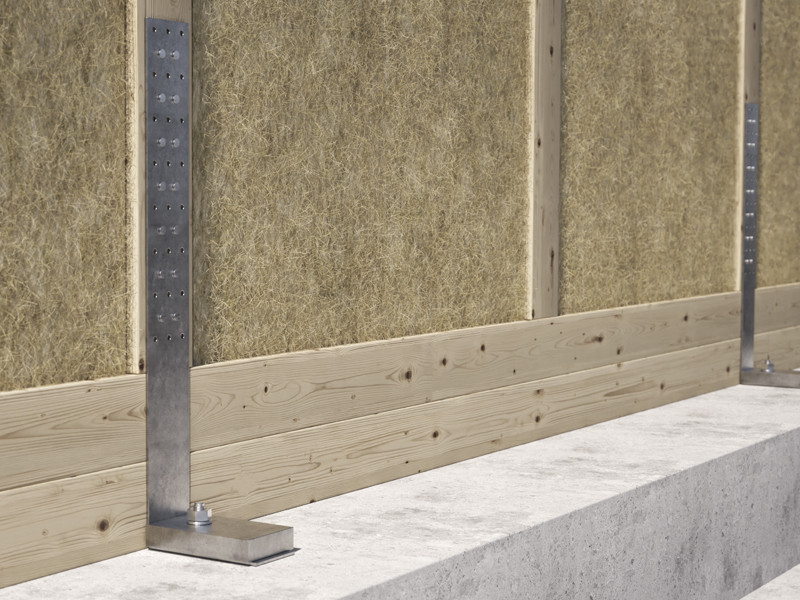

In verschiedenen Stärken erhältlich. Je nach Belastung mit oder ohne Unterlegscheibe zu verwenden. Zugfestigkeitswerte durch CE-Kennzeichnung nach ETA zertifiziert. Ideal für die Befestigung der Holzständer von der Rahmenkonstruktionen auf Beton.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
CAD File
Kontaktieren Sie den Außendienstmitarbeiter in Ihrem Gebiet Laden Sie den Katalog herunter

WZU 90/155

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 Stk.
WZU090 40 35 90 100
WZU155 40 50 155 100

WZU 200/300/400

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 Stk.
WZU2002 40 40 200 100
WZU3002 40 40 300 50
WZU4002 40 40 400 50
WZU2004 40 40 200 50
WZU3004 40 40 300 50
WZU4004 40 40 400 25
WZUW 40 43 - 50

WZU STRONG

ART.-NR. B
[mm]
 P
[mm]
 H
[mm]
 Stk.
WZU342 40 182 340 10
WZU422 60 222 420 10
WZU482 60 123 480 10

Specifications

Lieferung und Installation von Zuganker mit Löchern, Typologie WZU.
CE-Kennzeichnung nach ETA

Anwendungsbereiche:

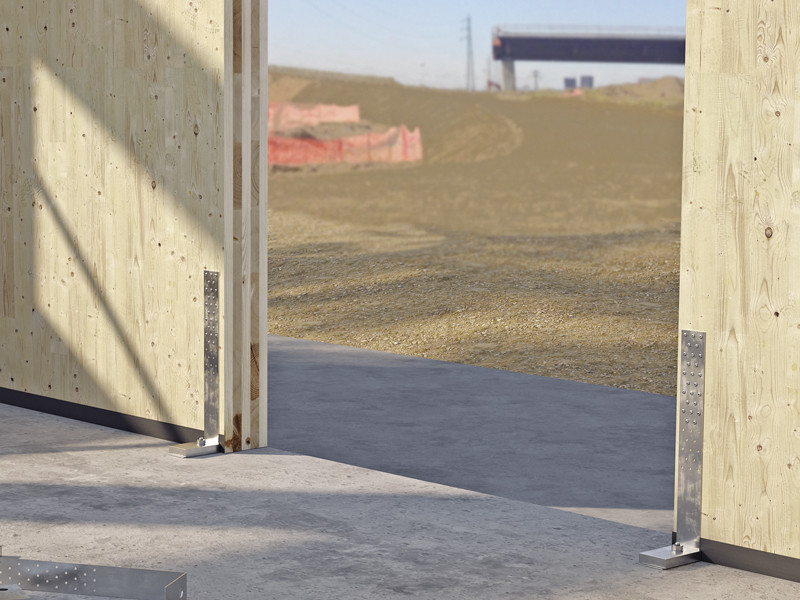

  • Verbindungen Holz-Beton und Holz-Holz für Holzwerkstoffplatten und -balken

Material:

  • Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"

Geometrie:

Winkelverbinder:

  • H (mm) = :
  • Grundplatte (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
