ALUMEGA

VERDECKTE HOLZVERBINDER ALUMEGA

Der Scharnierverbinder für Pfosten und Balken

Verdeckte Verbinder für Holz werden verwendet, wenn hohe konstruktive Festigkeit mit einer vollständig unsichtbaren Oberfläche kombiniert werden soll.

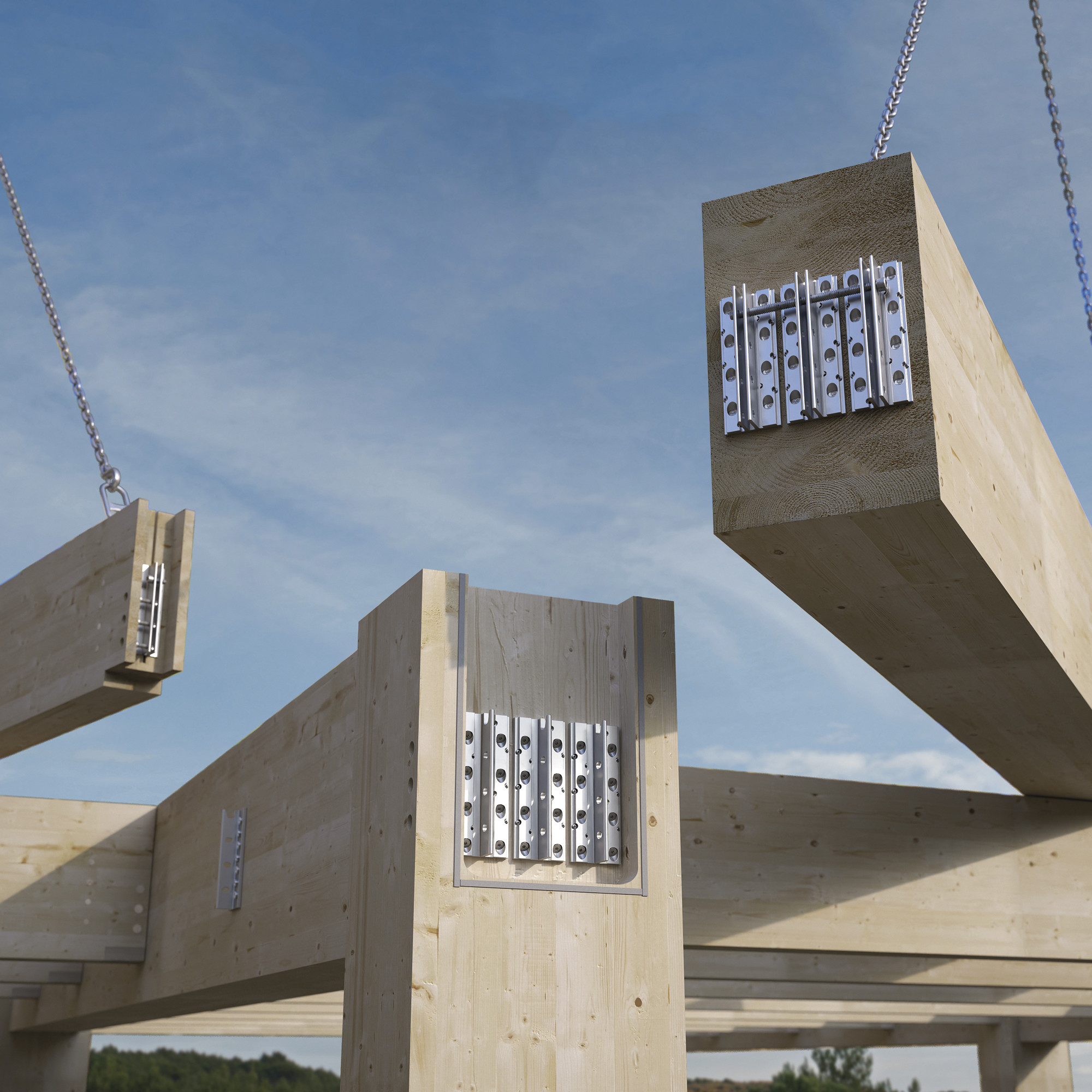

Der Verbinder ALUMEGA ist für Balken-Balken- sowie Balken-Pfosten-Verbindungen in Pfosten-und-Balken-Systemen ausgelegt und kann auch bei hohen Spannweiten verwendet werden. Die modularen Komponenten HP, HVG, JVG und JS eignen sich für alle Arten von Verbindungen auf Holz, Beton oder Stahl.
Die axiale Toleranz von 8 mm (± 4 mm) gleicht Ungenauigkeiten bei der Montage aus, ohne das Tragverhalten zu beeinträchtigen. Die Verbindung kann im Werk vormontiert und auf der Baustelle mit einfachen Bolzen für Stahl fertiggestellt werden. Auf diese Weise werden die Montagezeiten und -kosten reduziert.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen

Beschreibung

Technische Merkmale des verdeckten Holzverbinders ALUMEGA

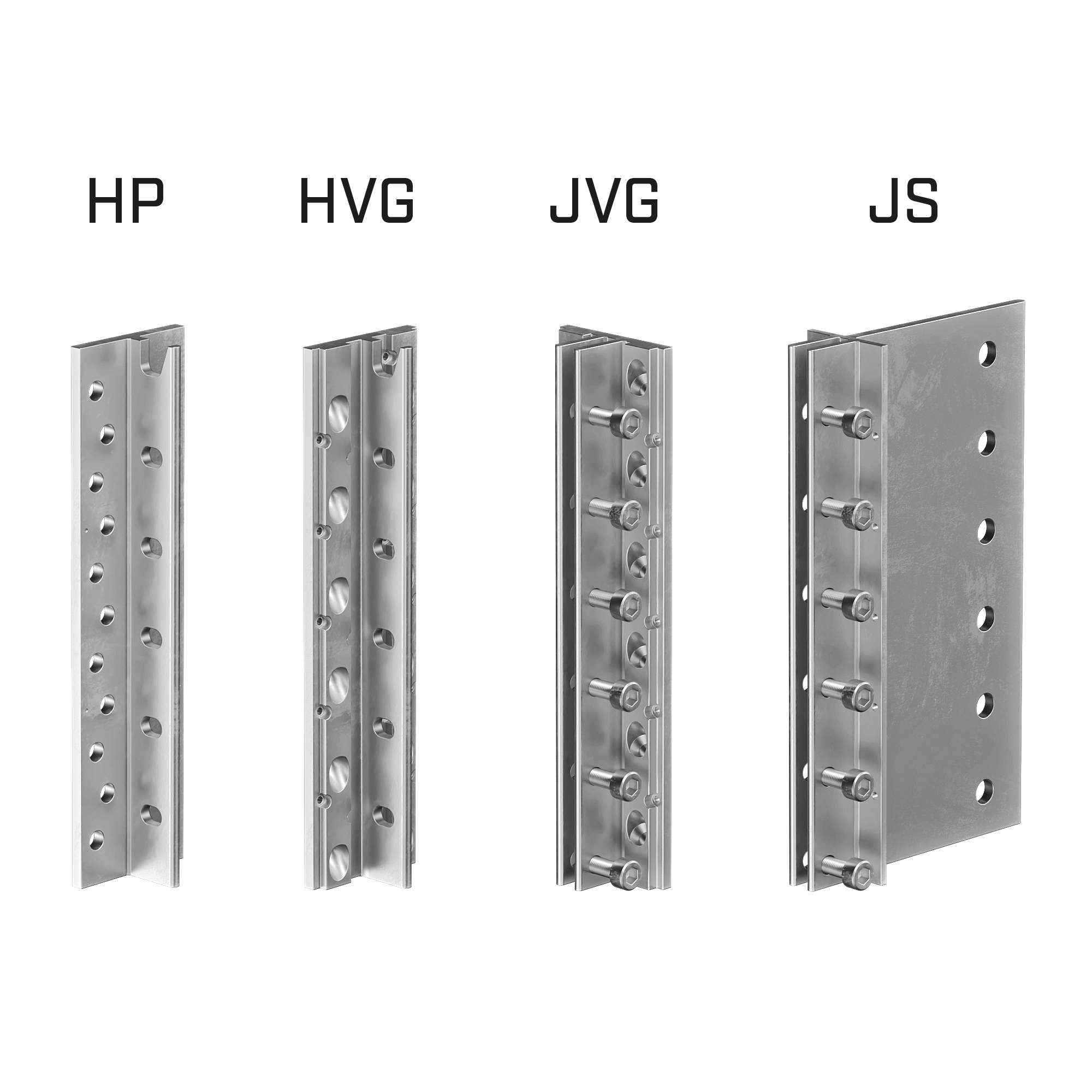

ALUMEGA ist ein aus der Aluminiumlegierung EN AW-6082 hergestellter verdeckter Verbinder für Holz. Er ist in den Ausführungen HP, HVG, JVG und JS erhältlich, mit Höhen von 240 bis 840 mm und der Möglichkeit zum Ablängen im Abstand von jeweils 60 mm.
Die Langlöcher am Steg gewährleisten Rotationstoleranz und gelenkiges Tragverhalten. Diese Konfiguration ist mit dem durch Erdbeben oder Wind verursachten Interstory Drift kompatibel. In der oberen Senkung kann ein Bolzen als Positionierhilfe verwendet werden. Alle Ausführungen sind für eine vollständig verdeckte Montage ausgelegt und bieten mit FIRE STRIPE GRAPHITE optionalen Brandschutz.

Wichtigste technische Daten:
• Axiale Toleranz 8 mm (± 4 mm)
• Seitliche Toleranz 3 mm (± 1,5 mm)
• Rotationstoleranz 12° (± 6°)
• Langlöcher für kontrollierte Rotation
• Ablängbar in 60-mm-Schritten
• Vormontage im Werk
• Geeignet für Holz, Beton und Stahl

Verdeckter Verbinder für Balken aus Brettschichtholz: Welche Ausführung ist die richtige Wahl?

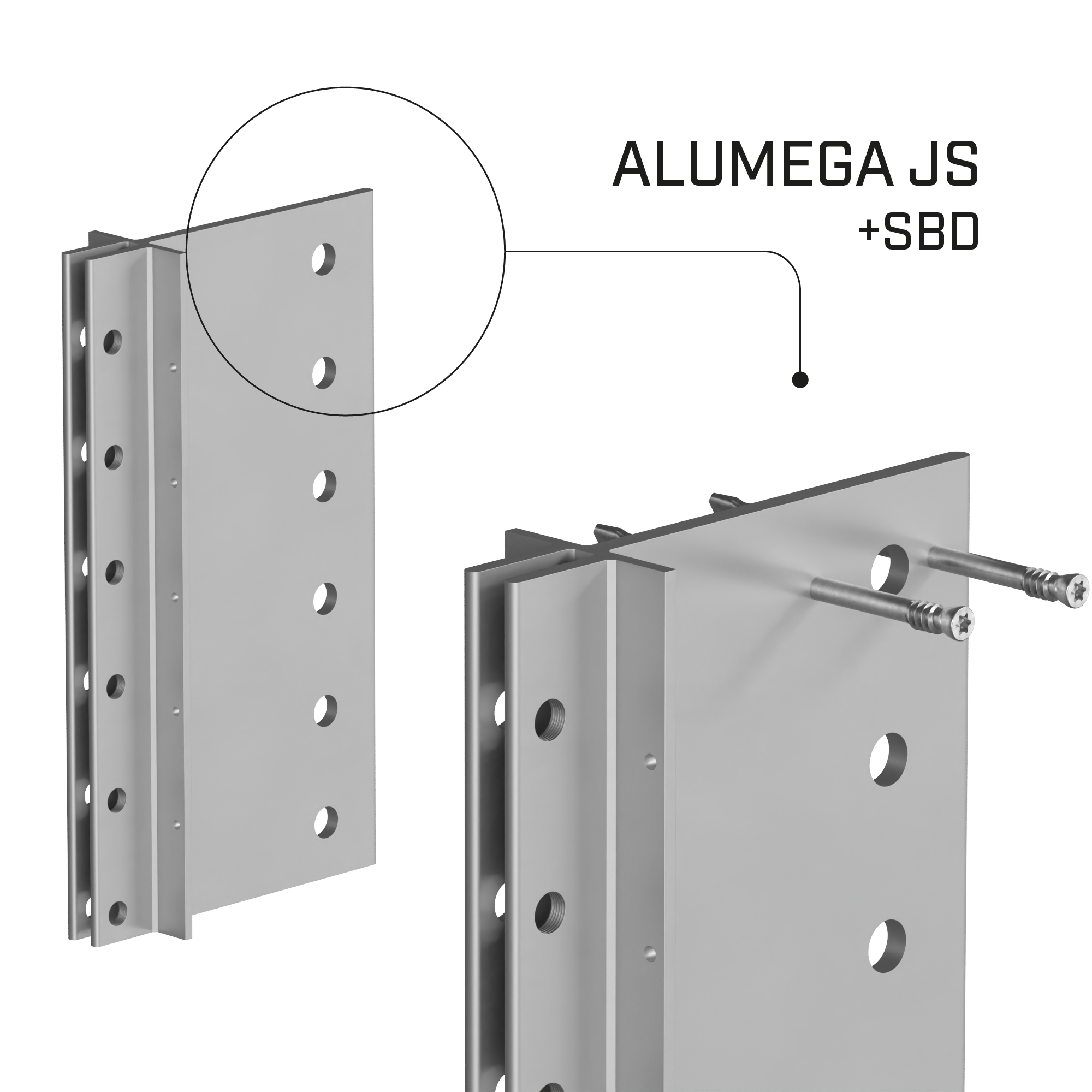

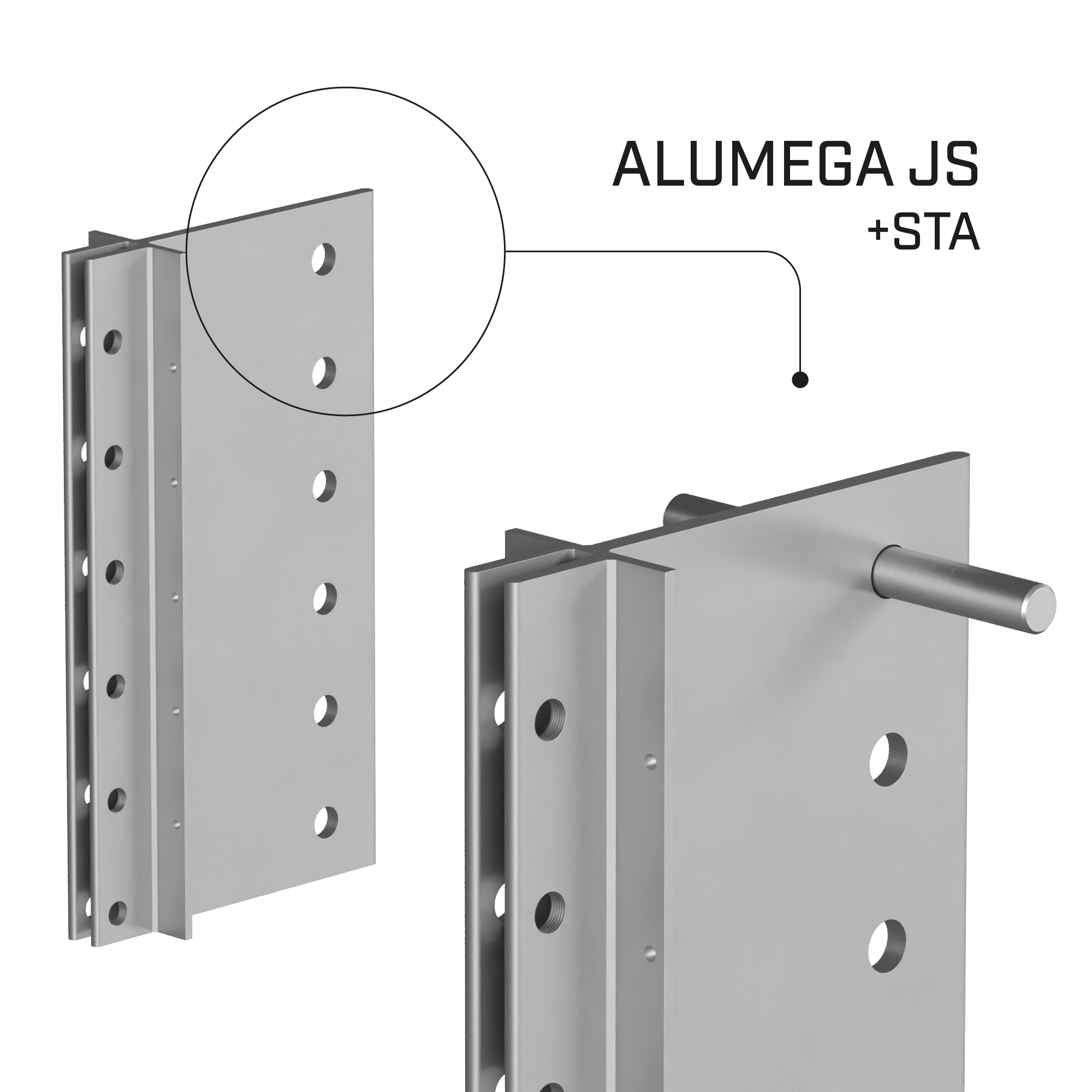

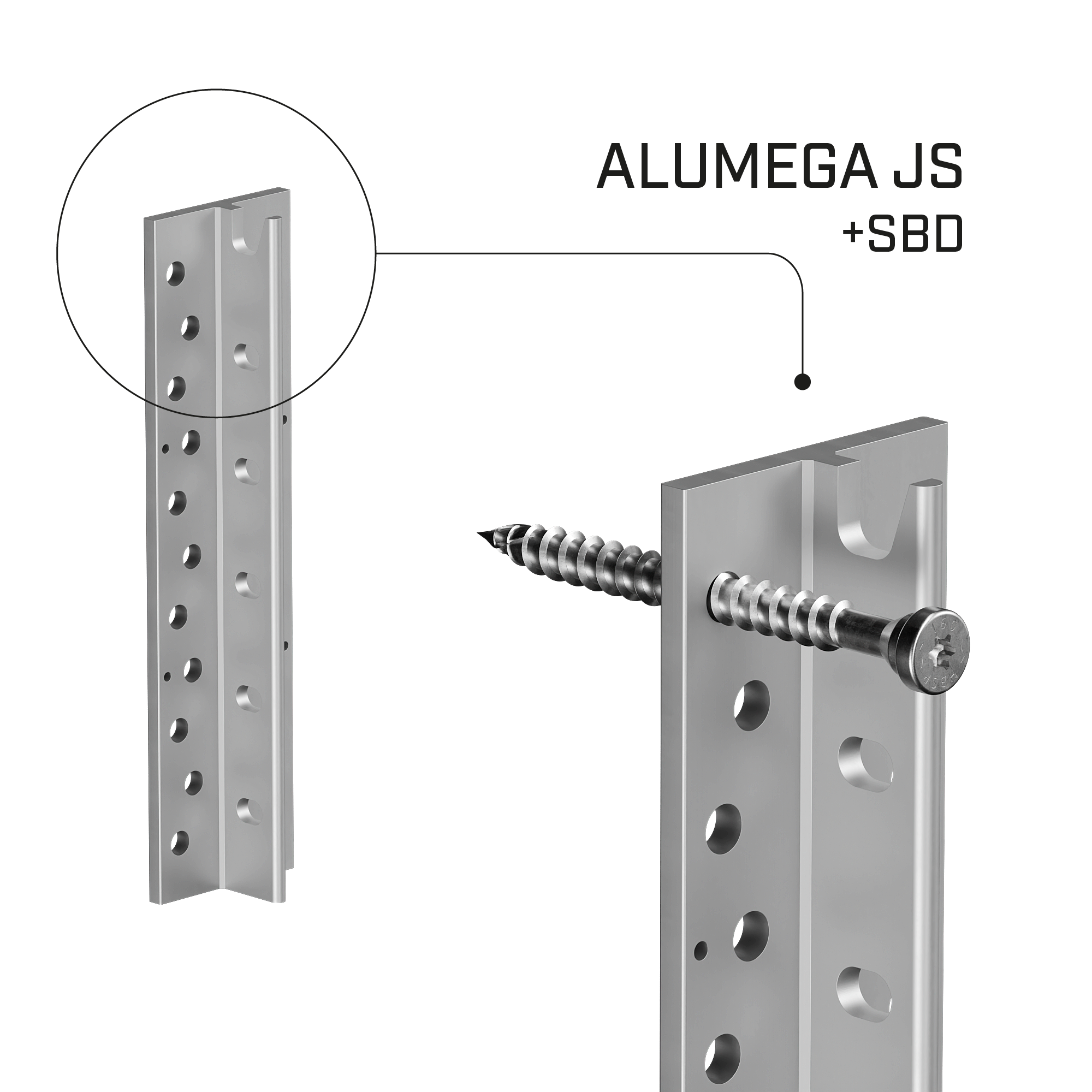

Die Versionen HVG und JVG mit geneigten VGS-Schrauben oder die Ausführung JS mit STA/SBD-Stabdübel eignen sich für Balken aus Brettschichtholz, LVL und Hardwood.
Die Bohrschablonen JIG VGS garantieren präzises Bohren. Dank der axialen Toleranz und der Optionen zur teilweisen oder vollständigen Befestigung können die Festigkeitswerte zwischen Haupt- und Nebenträger ausgeglichen werden. So werden hohe Tragfähigkeiten erzielt.

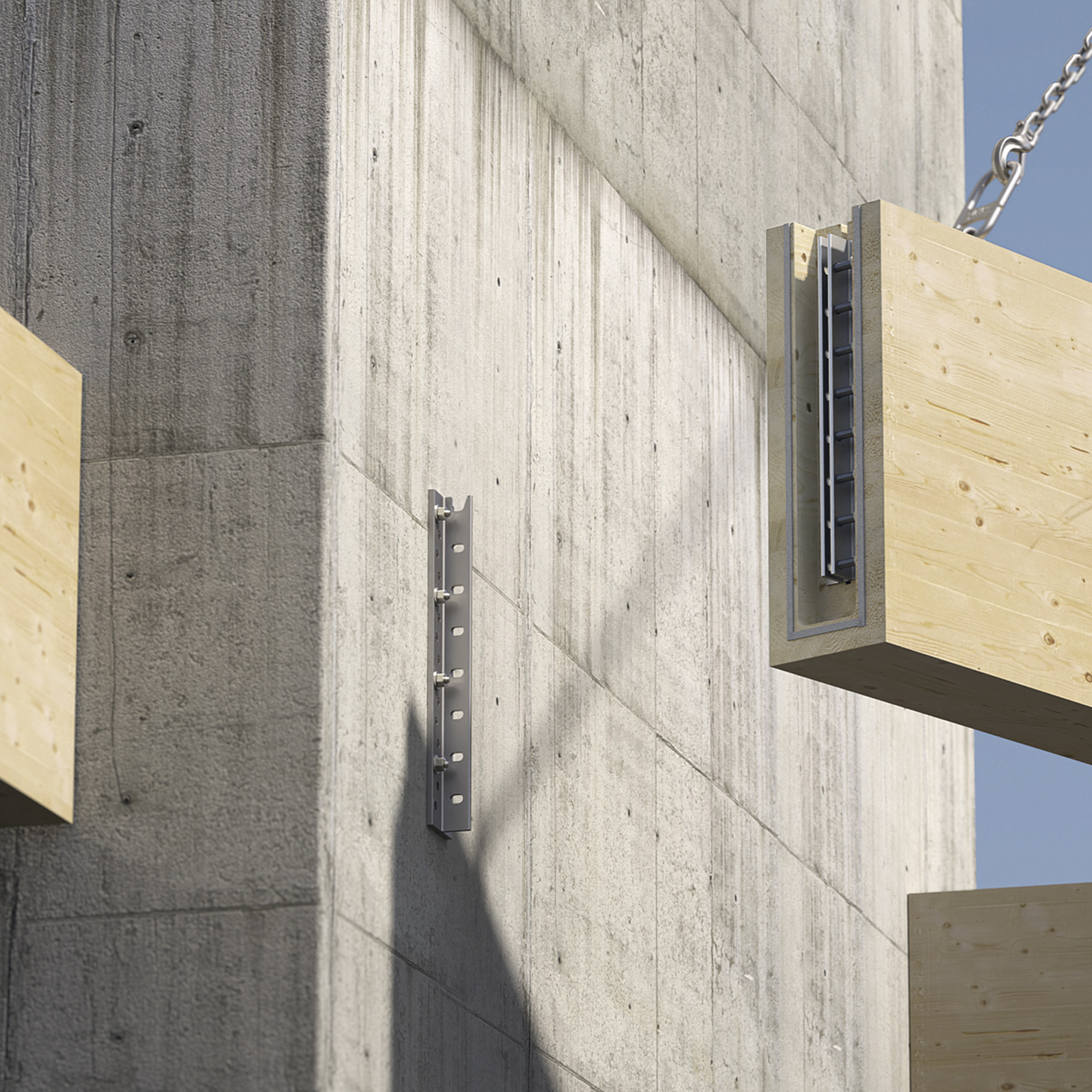

Verdeckte Verbinder Holz-Beton: Ist das mit ALUMEGA möglich?

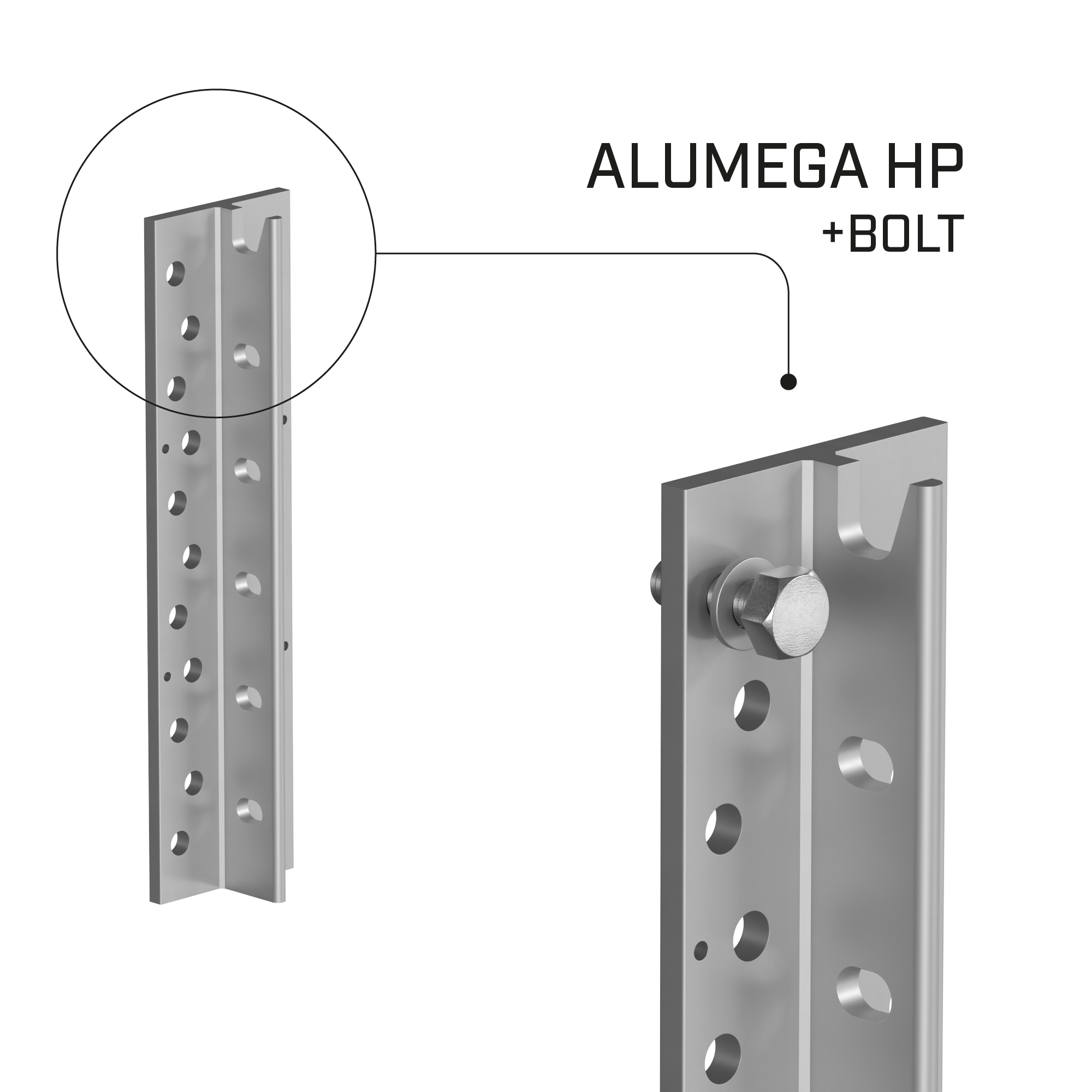

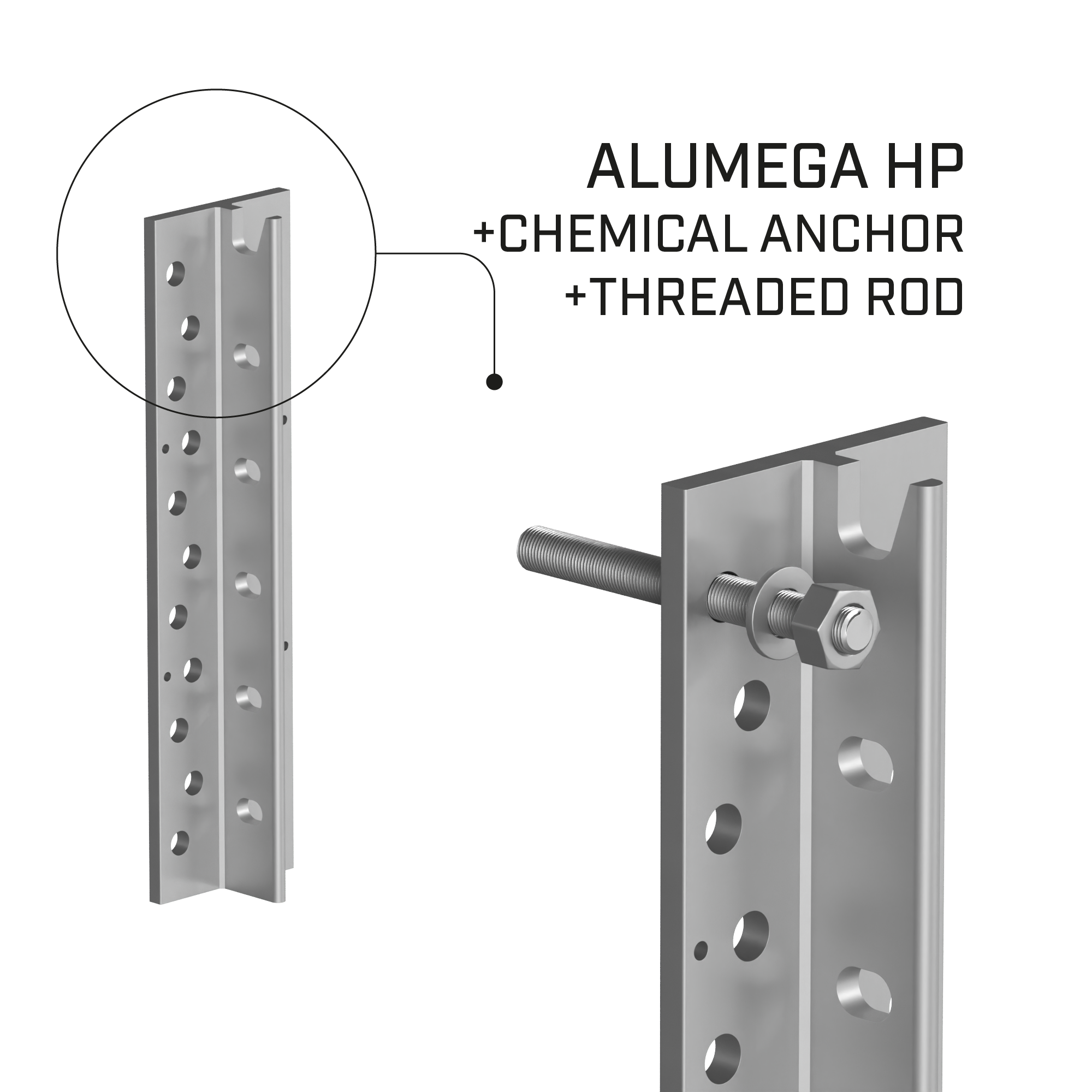

Ja, die Version HP ist für die direkte Befestigung auf Beton mit den chemischen Dübeln VIN-FIX und auf Stahl konzipiert.
Mit den chemischen Dübeln VIN-FIX Ø12×245 mm oder den Schrauben MEGABOLT kann ALUMEGA Tragfähigkeiten bis zum 541 kN auf Beton C25/30 erreichen. Dabei bleibt die Verbindung auch in Holz-Beton- oder Holz-Stahl-Hybridkonstruktionen weiter vollständig verdeckt.

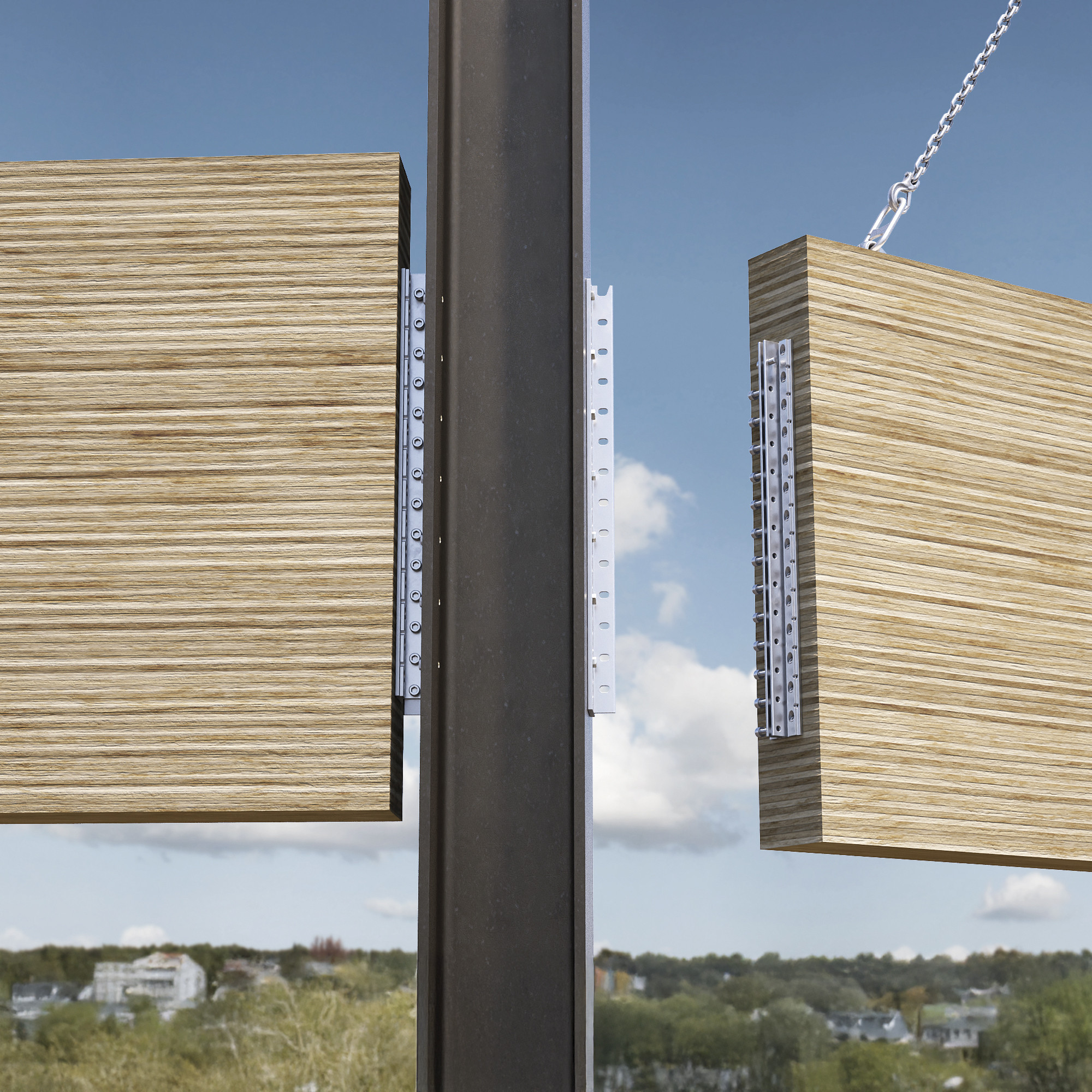

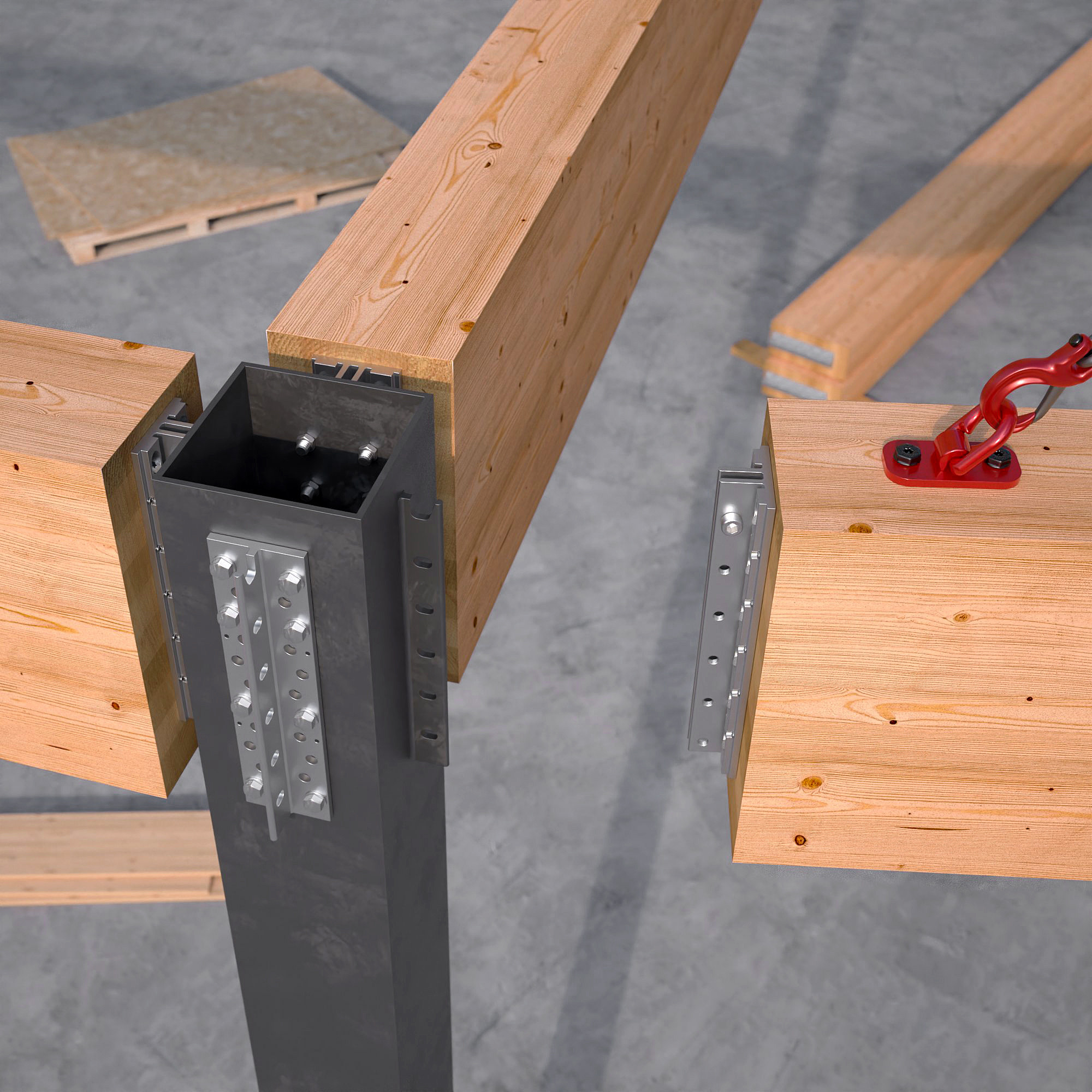

Verdeckter Holzverbinder für Hybridgebäude: Welche Vorteile bietet ALUMEGA?
ALUMEGA ermöglicht Holz-Beton-Stahl-Mischverbindungen mit verdeckter Montage und Design for Assembly.
Aufgrund der Vormontierbarkeit im Werk, der axialen Toleranz von 8 mm (±4 mm) und der Möglichkeit zum Ablängen im Abstand von jeweils 60 mm eignet sich ALUMEGA ganz besonders für zeitgenössische Hybridgebäude und verringert außerdem Fehler auf der Baustelle sowie die Montagezeiten.

Technische Dokumentation

Technisches Datenblatt
Sprache wählen
Technisches Datenblatt Old
Sprache wählen
Technischer Leitfaden
Sprache wählen
- Technischer Leitfaden English
- Technischer Leitfaden Italian
ICC-ES Evaluation report USA

Sprache wählen
ETA-Zertifizierung

Sprache wählen
CAD File

Sprache wählen
Dateien für Concrete Anchors
Sprache wählen
BIM.ifc File

Sprache wählen
BIM.rfa File

Sprache wählen
Tabellenkalkulationsprogramm Alumega calculator - Eurocode 5

Sprache wählen
Bemessungssoftware - USA NDS

Sprache wählen
Verlegeanleitung (Alumega HV - JV)
Sprache wählen
Installationsanleitung (JIGALUMEGA)

Sprache wählen

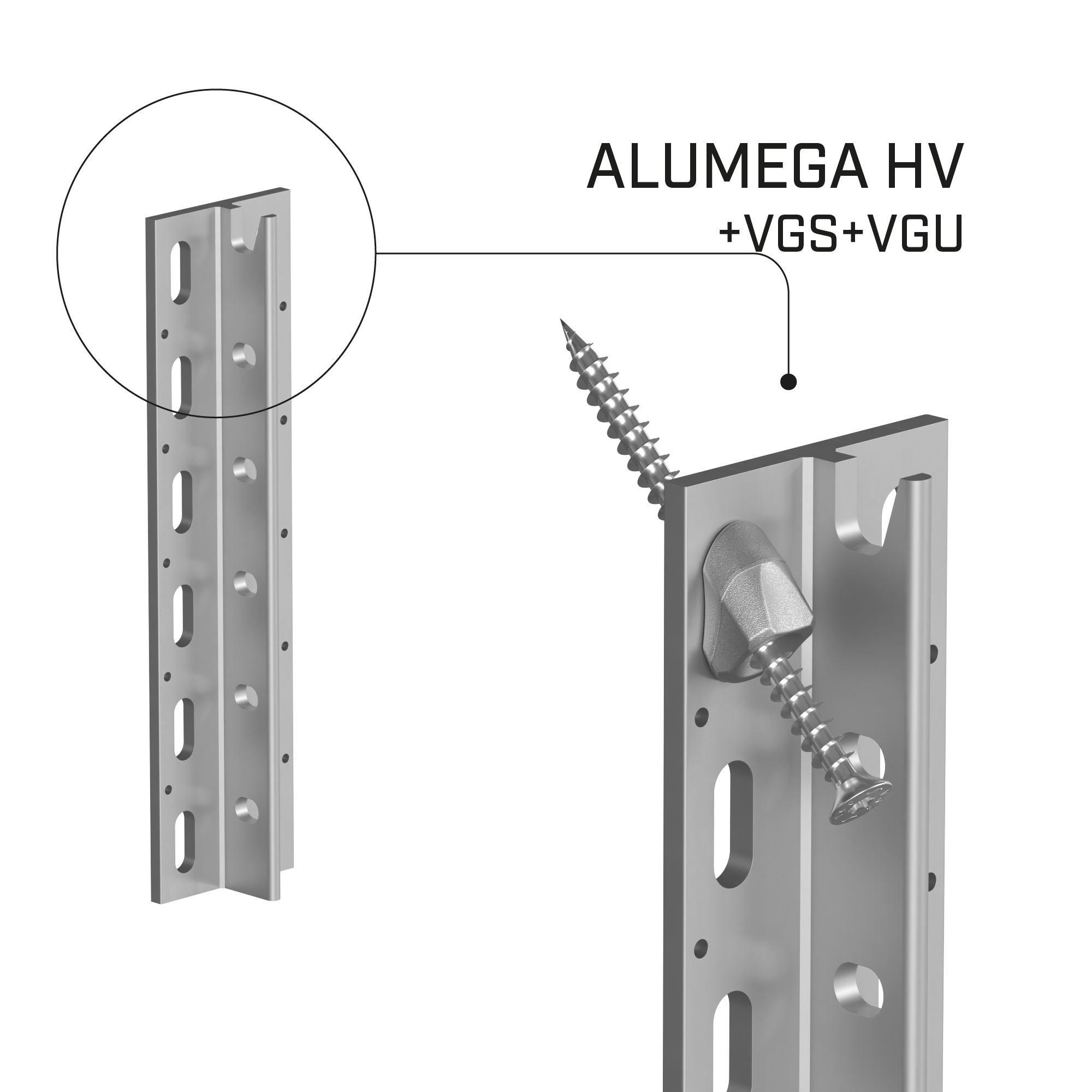

HV – VERBINDER FÜR HAUPTTRÄGER (HEADER) FÜR HOLZ MIT GENEIGTEN SCHRAUBEN

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

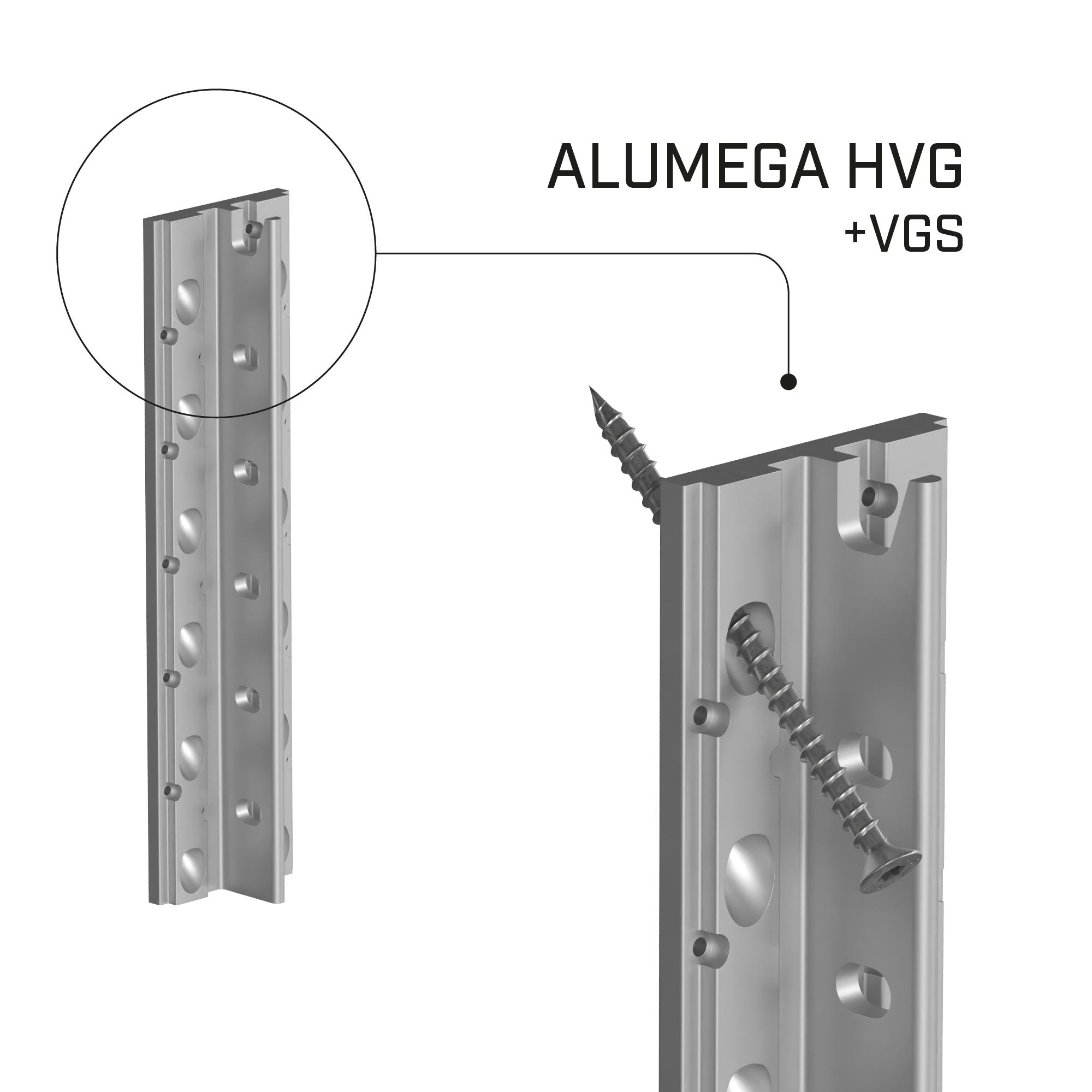

HVG – VERBINDER FÜR HAUPTTRÄGER (HEADER) FÜR HOLZ MIT GENEIGTEN SCHRAUBEN

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

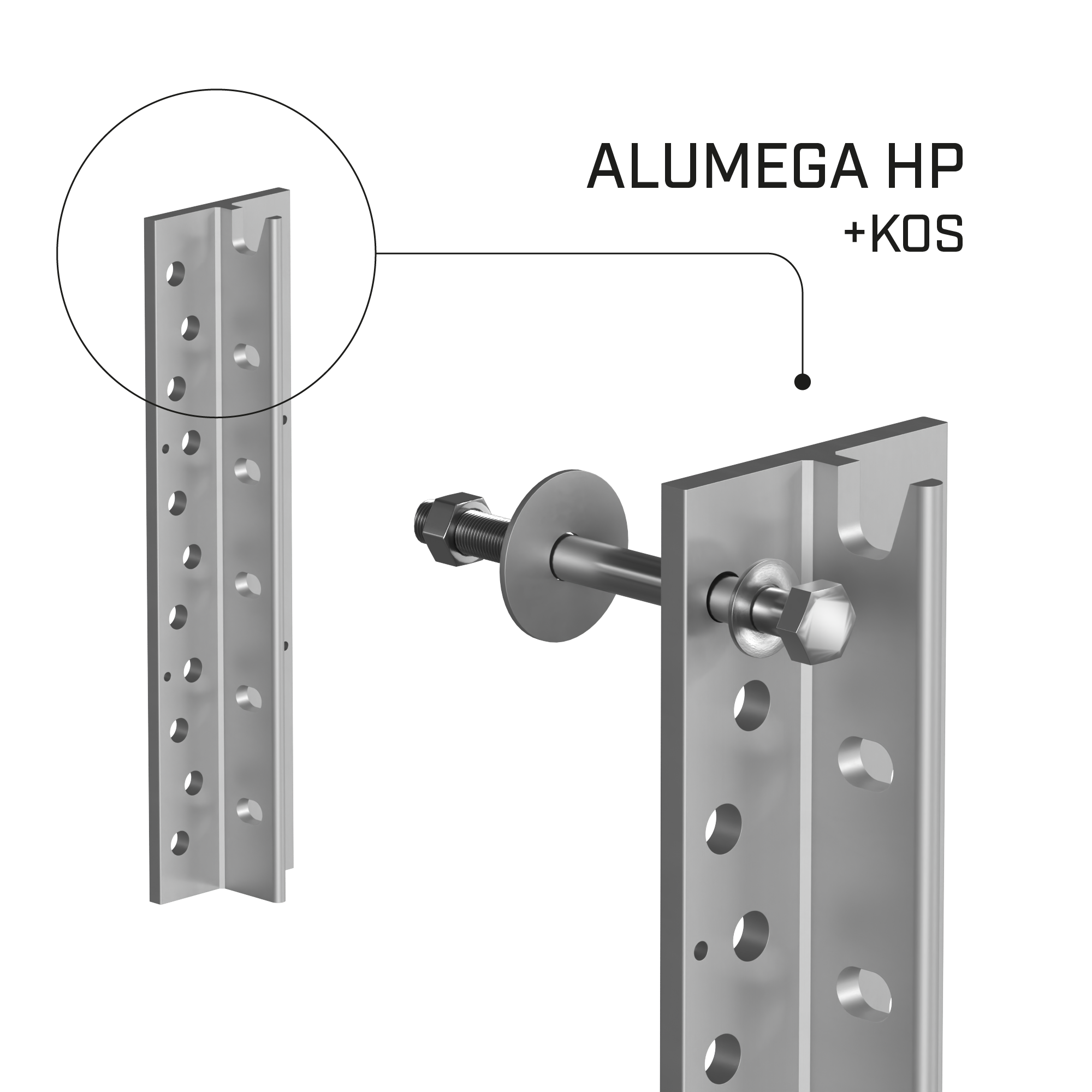

HP – VERBINDER FÜR HAUPTTRÄGER (HEADER) FÜR HOLZ, BETON UND STAHL

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

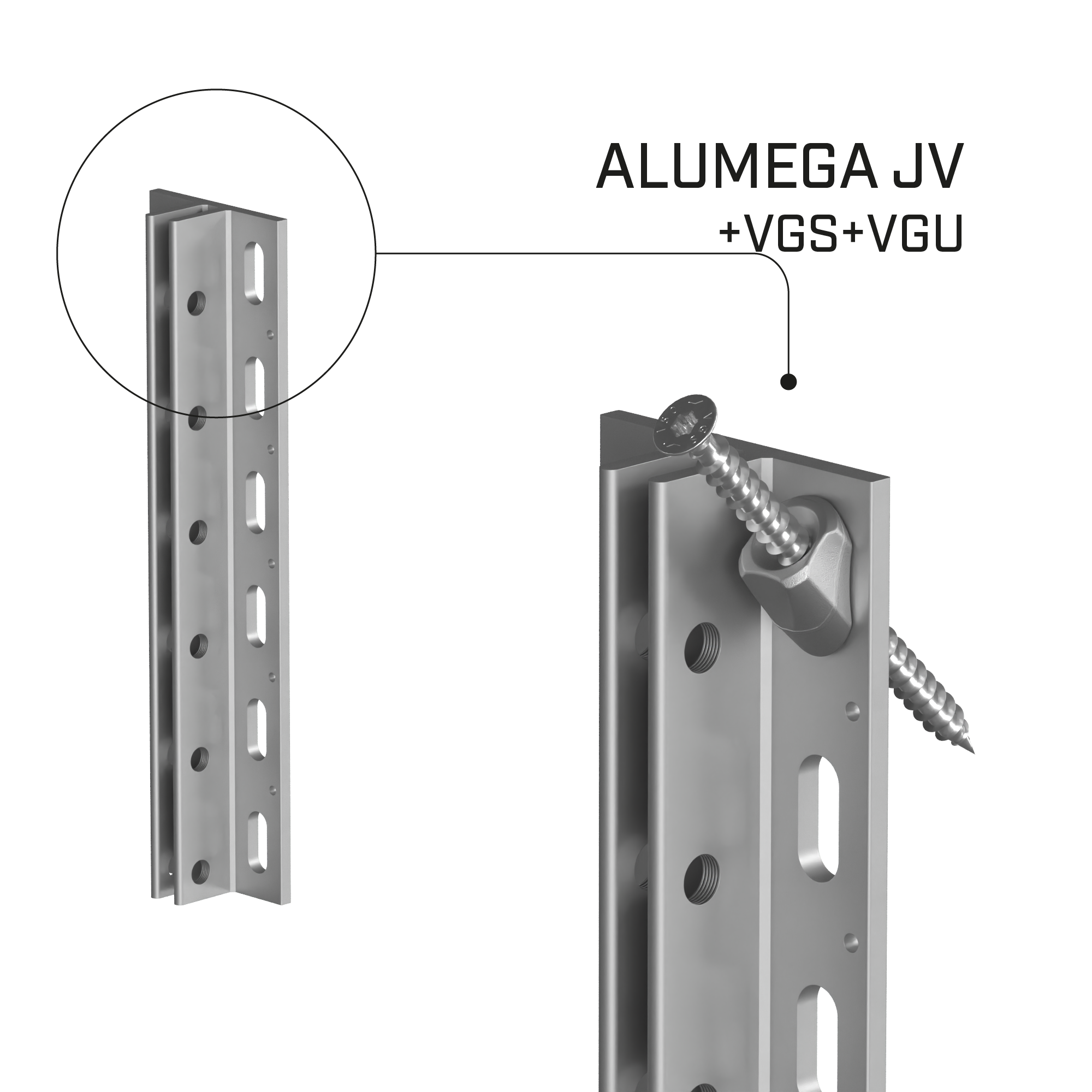

JV - VERBINDER FÜR BALKEN (JOIST) MIT GENEIGTEN SCHRAUBEN

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.	DOP/DOC
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

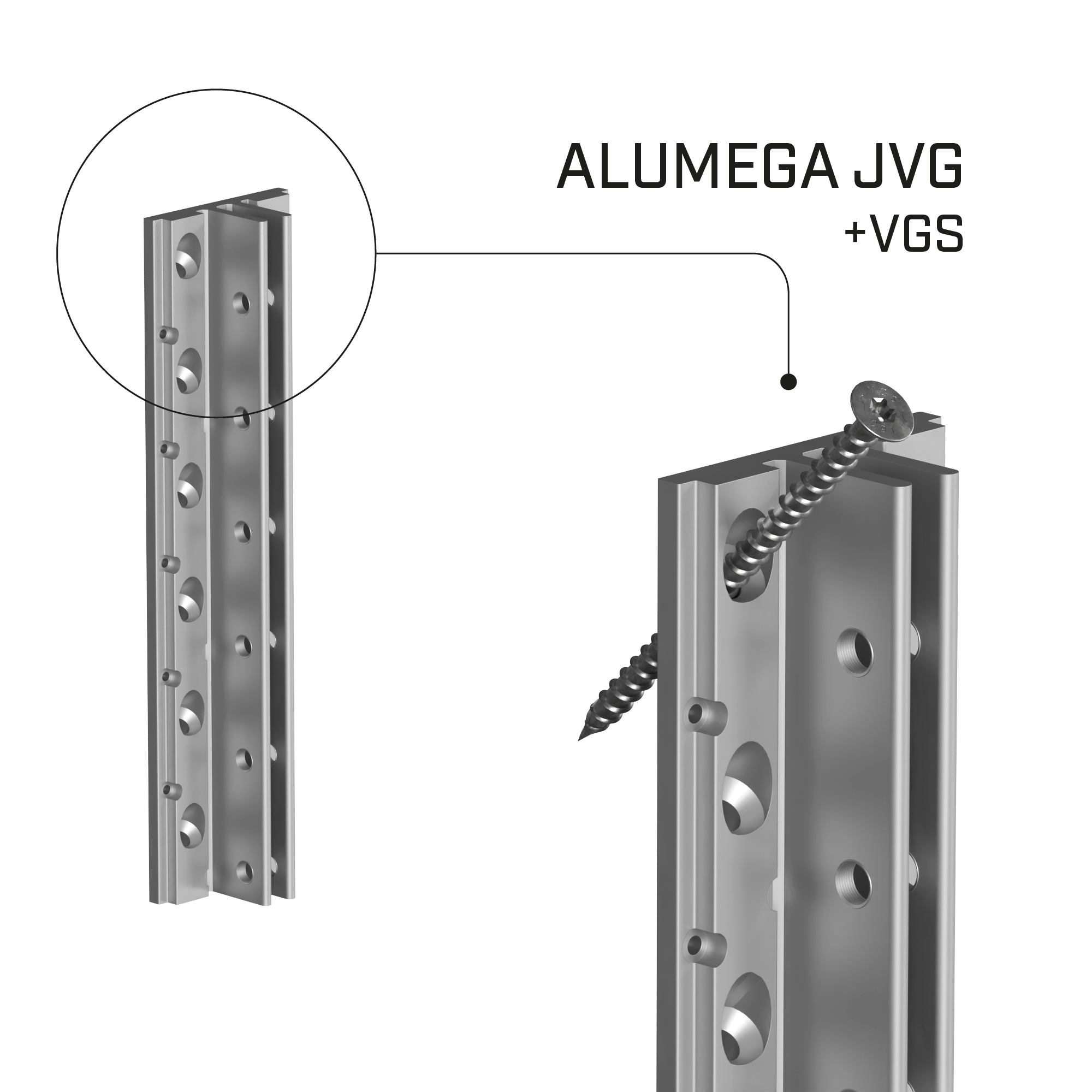

JVG - VERBINDER FÜR BALKEN (JOIST) MIT GENEIGTEN SCHRAUBEN

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

JS – VERBINDER FÜR BALKEN (JOIST) MIT STABDÜBELN STA/SBD

ART.-NR.	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	Stk.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - ZYLINDERKOPFSCHRAUBE MIT INNENSECHSKANT

ART.-NR.	d₁ [mm]	L [mm]	d₁ [in]	L [in]	Stk.
MEGABOLT12030	12	35	0.48	1 3/8''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

SECHSKANTSCHLÜSSEL 10 mm

ART.-NR.	d₁ [mm]	L [mm]	d₁ [in]	L [in]	Stk.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

ART.-NR.	info	Beschreibung	Stk.
JIGALUMEGA10	-	82 (1J) - 97 (1H)	1
JIGALUMEGA22	-	94 (2J) - 109 (2H)	1

JIG VGS

ART.-NR.	Beschreibung	L [mm]	L [in]	Stk.
JIGVGS9	pre-drilling jig Ø5 \| Ø0.20 for softwood	80	3 1/8''	1
JIGVGSH9	pre-drilling jig Ø6 \| Ø0.24 for hardwood	80	3 1/8''	1
