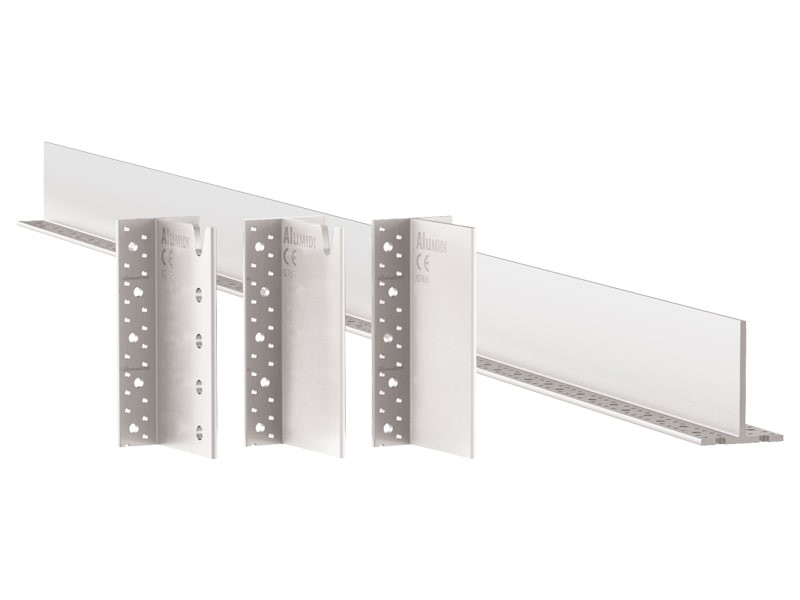

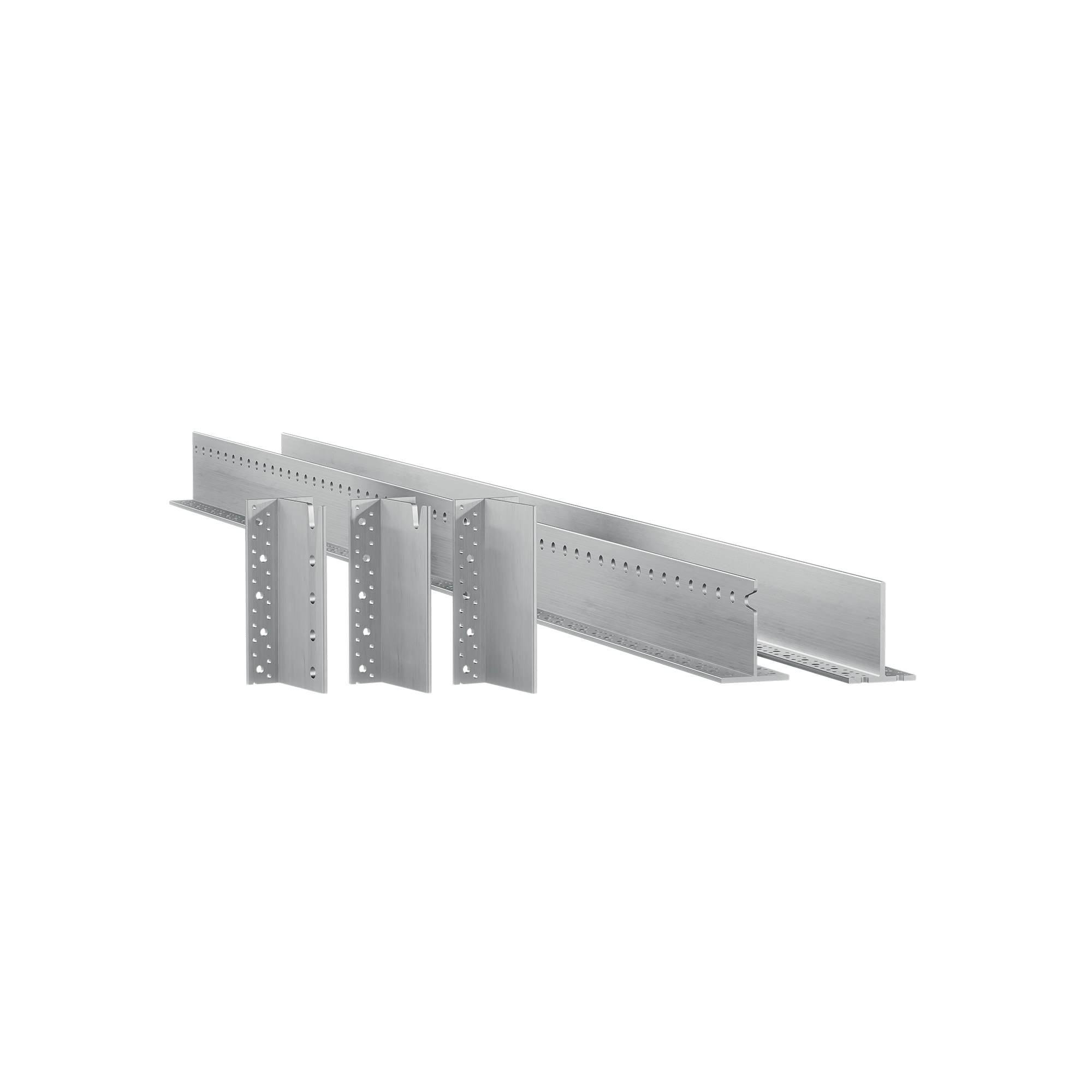

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER
ALUMIDI

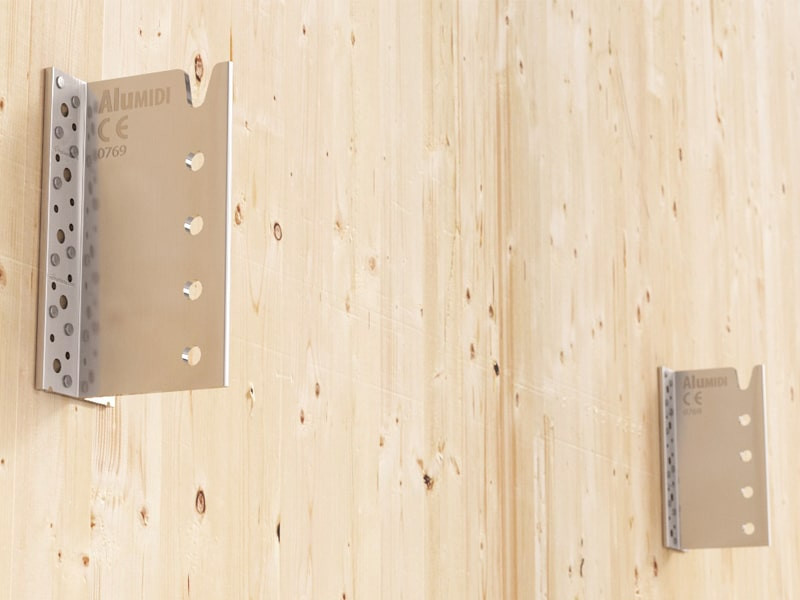

Die Balkenträger für Brettschicht- oder Massivholz ALUMIDI sind aus hochfester Aluminiumlegierung gefertigt.
Die Abstände zwischen den Löchern sind für Verbindungen sowohl auf Holz (Nägel oder Schrauben) als auch auf Stahlbeton (schraubbare oder chemische Betonanker) optimiert.
Video
ALUMIDI, DER BÜGEL FÜR VERDECKTE HOLZ-BETON-VERBINDUNGEN

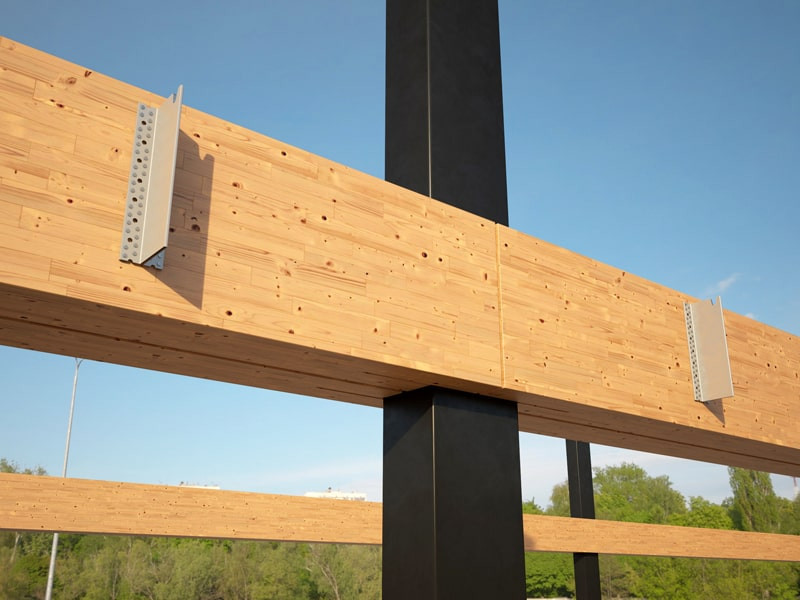

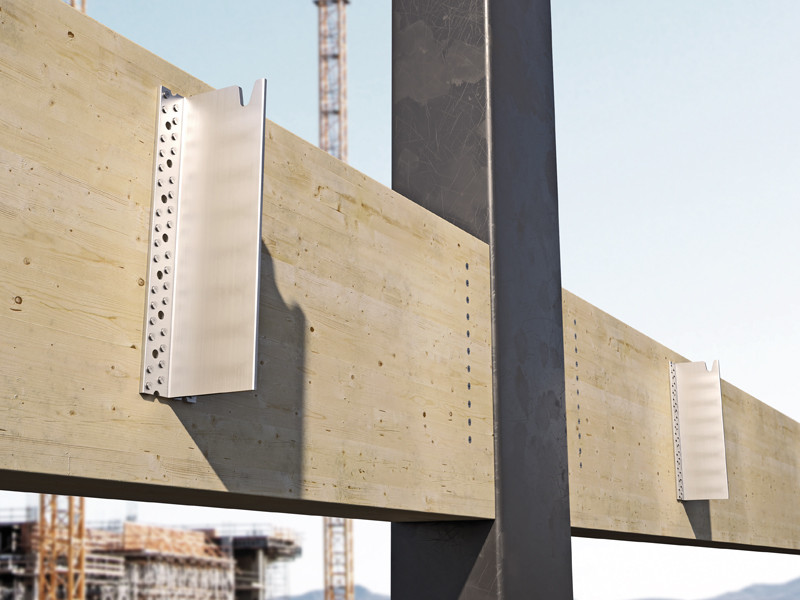

Die Herstellung des Balkenträgers für Holz ALUMIDI erfolgt per Extrusion und daher ohne Schweißnähte. Das zertifizierte und in alle Richtungen (vertikal, horizontal, axial) berechnete System kann auch bei zweiachsiger Biegung eingesetzt werden.

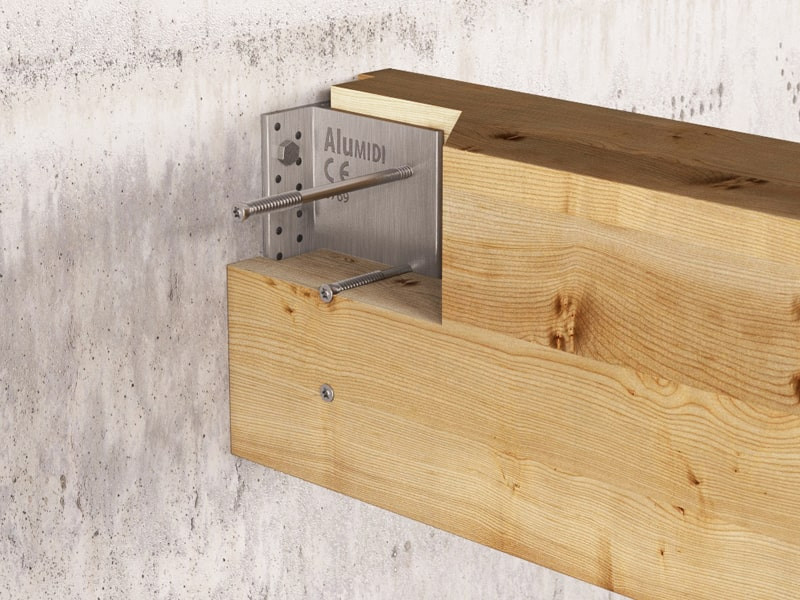

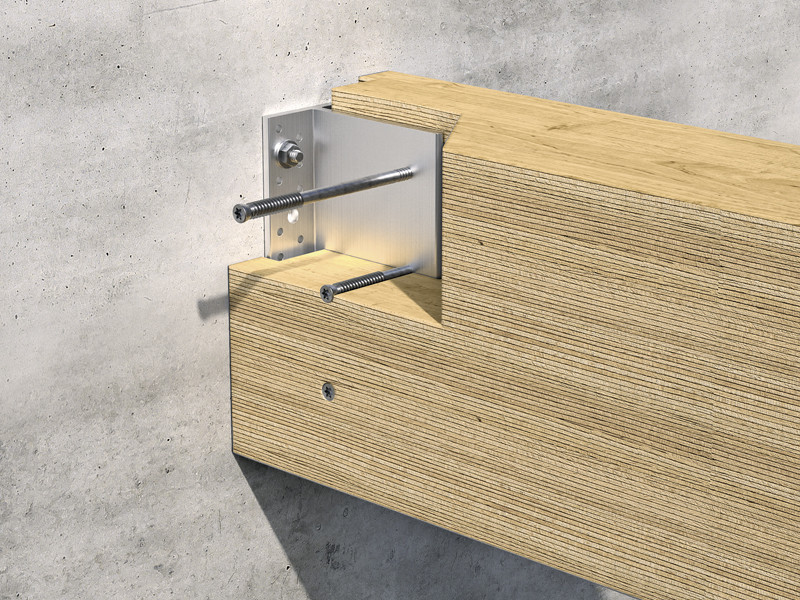

Die nach dem Verlegen unsichtbare Verbindung garantiert eine ansprechende Optik und die Einhaltung der Anforderungen an den Feuerwiderstand. Eine Ausfräsung auf Höhe des ersten Lochs vereinfacht die Montage und erleichtert so das Einsetzen des Nebenträgers von oben. Für Anwendungen auf Stahlbeton und anderen unregelmäßigen Oberflächen erlauben die selbstbohrenden Stabdübel SBD eine größere Toleranz bei der Befestigung der Holzelemente.

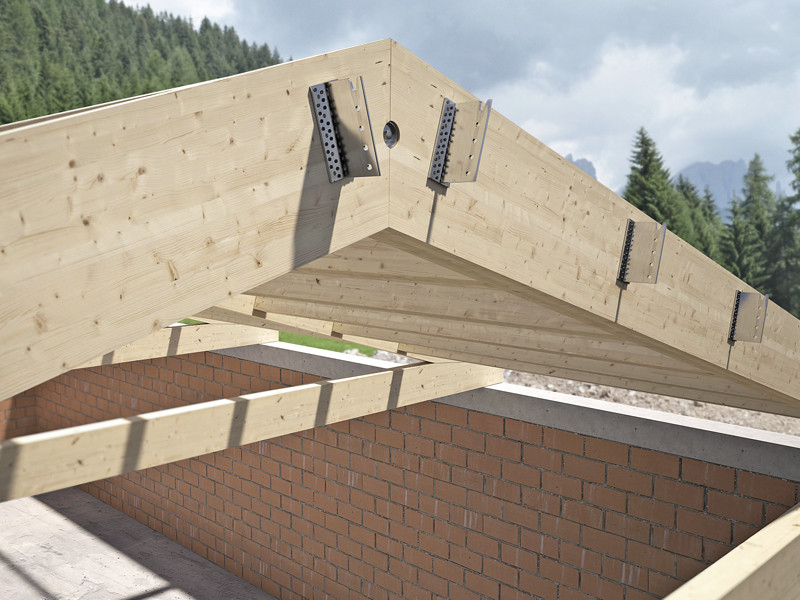

Die Werte sind zertifiziert und geprüft. Die Balkenträger zur Befestigung ALUMIDI können für Holz-Holz- sowie Holz-Beton-Scherverbindungen sowohl im rechtem Winkel als auch mit Schräge eingesetzt werden. Ideal für Massiv- und Brettschichtholz, BSP, Furnierschichtholz und Holztafeln.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Technisches Datenblatt USA | |
| Technisches Datenblatt CANADA | |
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
ALUMIDI OHNE LÖCHER
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
| ALUMIDI2200 | 2200 | 1 |
ALUMIDI OHNE LÖCHER MIT OBERER AUSFRÄSUNG
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMIDI280N | 280 | 15 |
| ALUMIDI320N | 320 | 8 |
| ALUMIDI360N | 360 | 8 |
| ALUMIDI400N | 400 | 8 |
| ALUMIDI440N | 440 | 8 |
ALUMIDI MIT LÖCHERN
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMIDI120L | 120 | 25 |
| ALUMIDI160L | 160 | 25 |
| ALUMIDI200L | 200 | 15 |
| ALUMIDI240L | 240 | 15 |
| ALUMIDI280L | 280 | 15 |
| ALUMIDI320L | 320 | 8 |
| ALUMIDI360L | 360 | 8 |
Specifications
ALUMIDI
Lieferung und Installation von verdeckter Balkenträger ohne Löcher für Holzkonstruktionen, Typologie ALUMIDI.
CE-Kennzeichnung nach ETA 09/0361
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
- H (mm) = :
-Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
ALUMIDI L
Lieferung und Installation von verdeckter Balkenträger mit Löchern für Holzkonstruktionen, Typologie ALUMIDI L.
CE-Kennzeichnung nach ETA 09/0361
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
ALUMIDI N
CE-Kennzeichnung nach
Material:
Geometrie:
Winkelverbinder:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Grundplatte (mm) = :
– Loch unten (mm) = :
– L (mm) = :
Unterlegscheibe: :
- Stärke s (mm) = :
- Löcher (mm) = :
Zugehörige Produkte
-
SBD
SELBSTBOHRENDER STABDÜBEL
-
TAPS
ABDECKZAPFEN QUERHOLZ
-
SNAIL ALU-WOOD
BOHRER FÜR MASSHALTIGE BOHRUNGEN IN METALL - HOLZ-VERBINDUNGEN
-
SKR | SKS | SKP

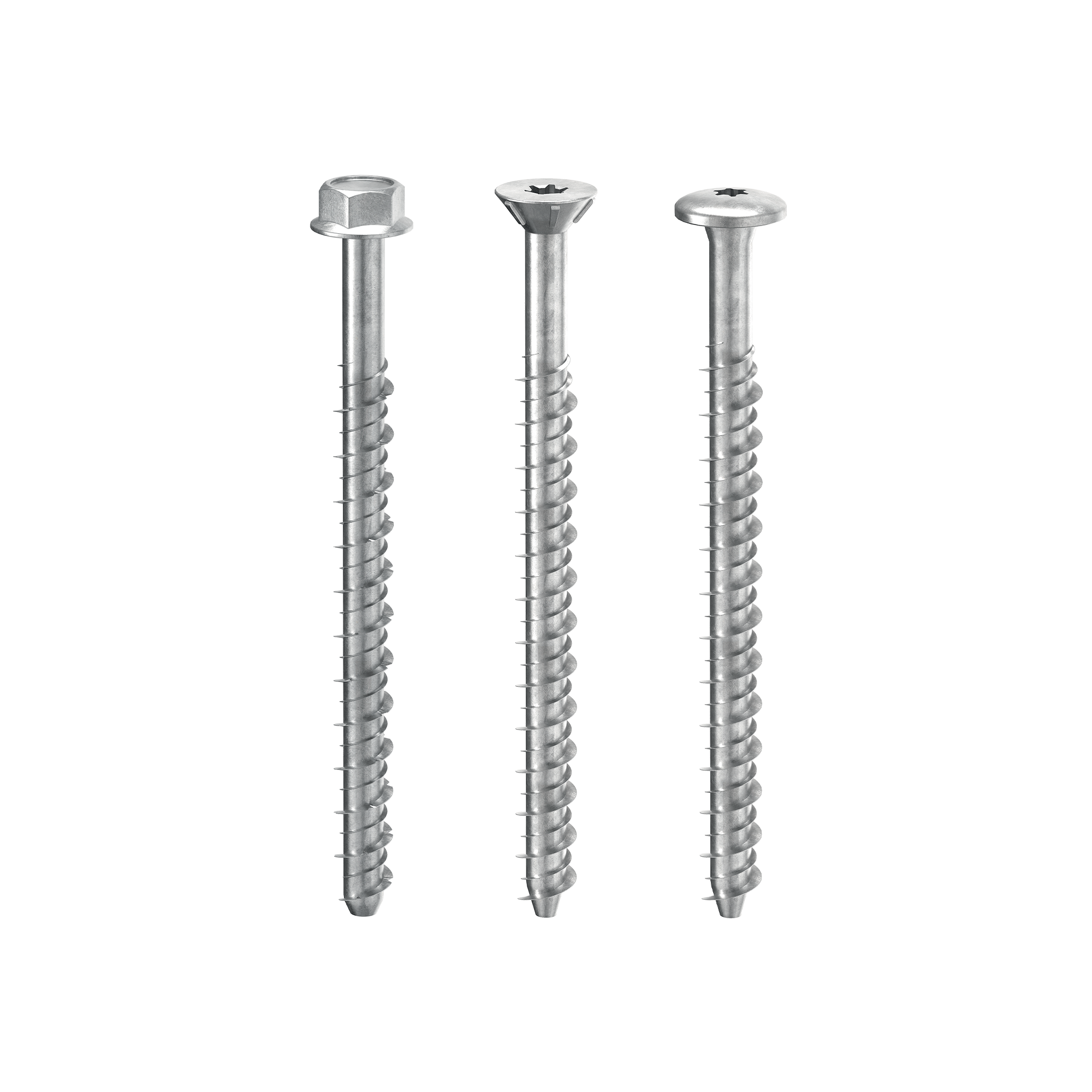

SCHRAUBBARER ANKERDÜBEL FÜR BETON
-
SNAIL PULSE
HARTMETALL HAMMERBOHRER MIT SDS-PLUS BOHRFUTTERAUFNAHME
-
JIG ALU STA
BOHRSCHABLONE FÜR ALUMIDI UND ALUMAXI
