ALUMINI

VERDECKTER BALKENTRÄGER OHNE LÖCHER

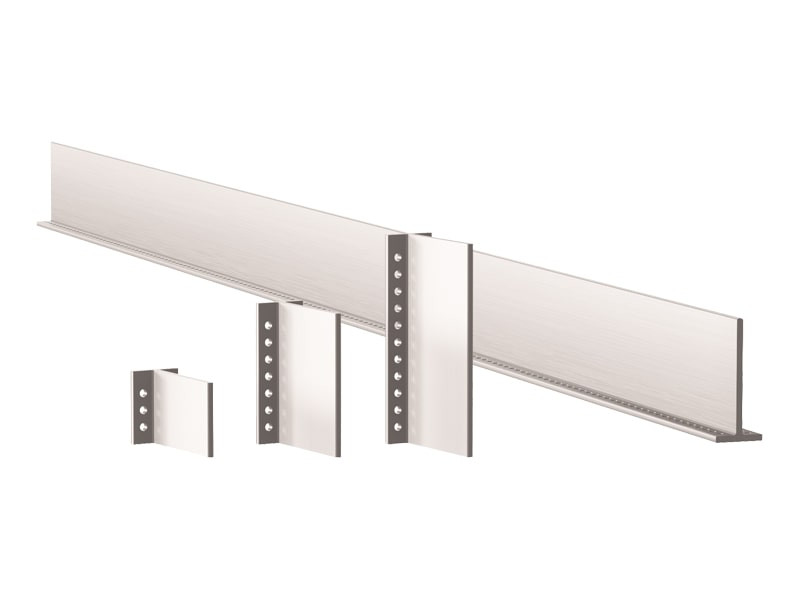

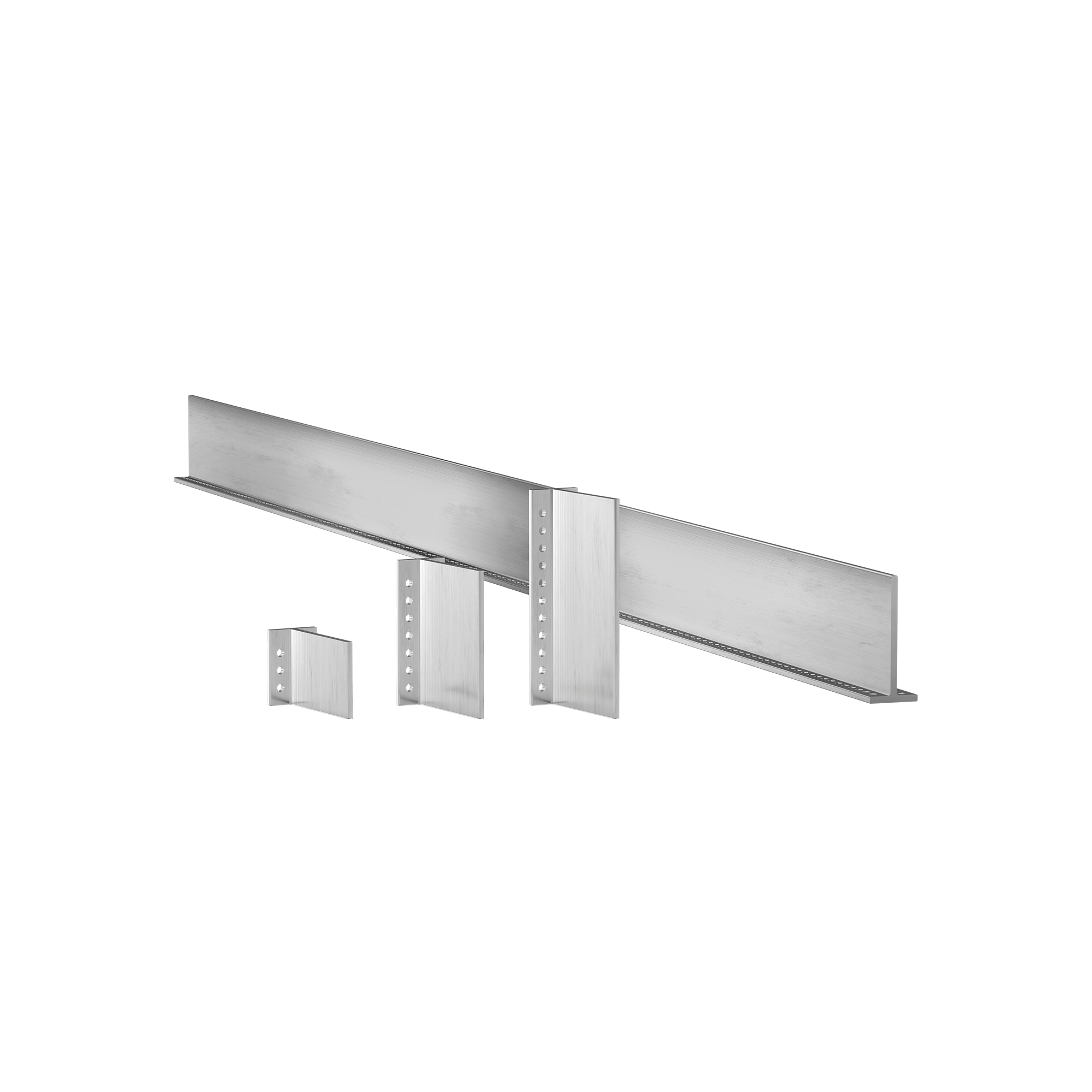

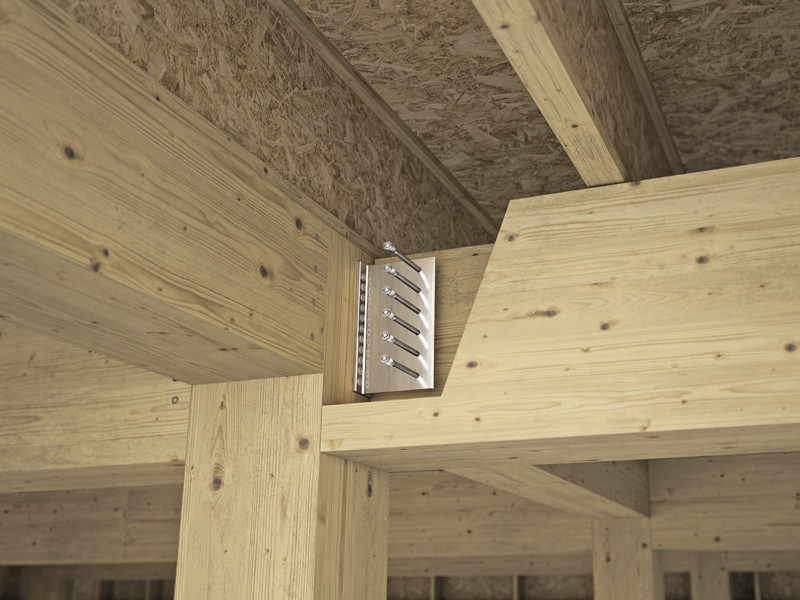

ALUMINI ist der Balkenträger aus Aluminium-Legierung speziell für die Fertigung verdeckter Verbindungen bei schlanken Konstruktionen.

Die schmale Geometrie des Rückens ermöglicht Verbindungen von Nebenträgern mit geringen Breiten bereits ab 45 mm.

Extrudiert und daher ohne Schweißnähte.

Beschreibung

MIT DEN BALKENTRÄGERN FÜR BRETTSCHICHTHOLZ ODER MASSIVHOLZ GESTALTET ALUMINI GROSSE VERBINDUNGEN MIT KLEINEN BALKEN

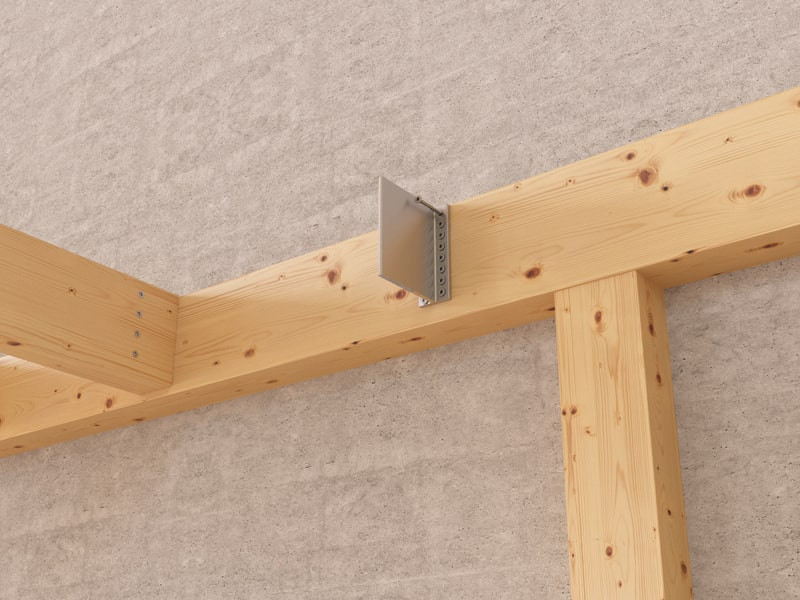

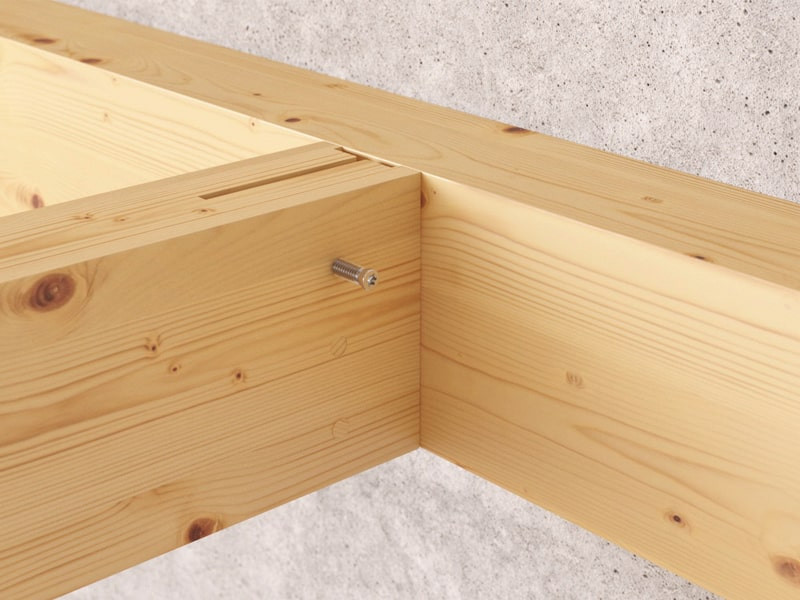

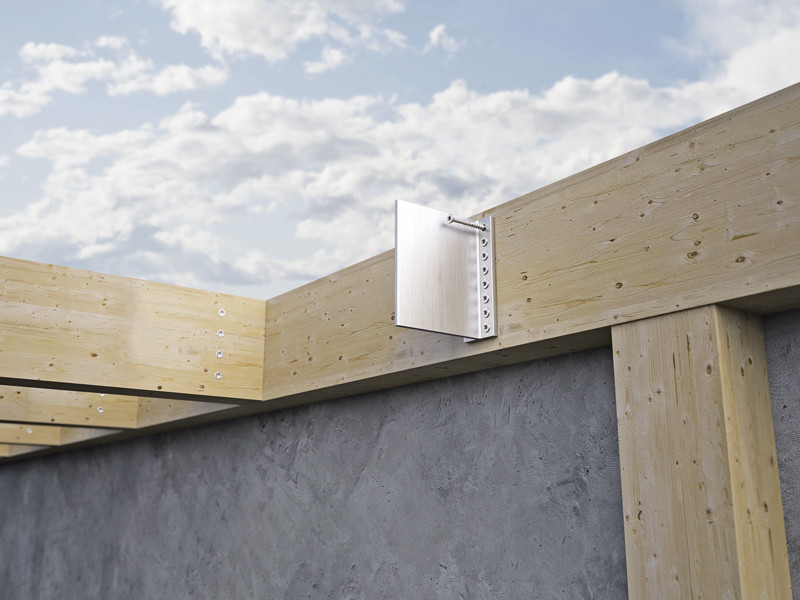

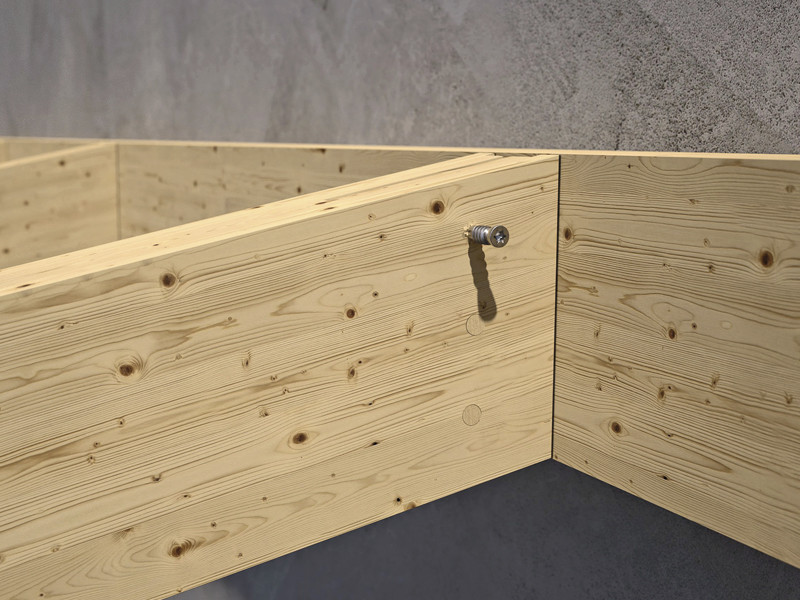

Bei den Balkenträgern zur Befestigung ALUMINI handelt es sich um zertifizierte und für alle Lastrichtungen (vertikal, horizontal, axial) berechnete T-Profil-Bleche, mit denen sich auch schräge Verbindungen herstellen lassen. Die Befestigung erfolgt einfach und schnell mit HBS PLATE EVO Schrauben auf dem Hauptträger und mit selbstbohrenden SBD- oder glatten Stabdübeln auf dem Nebenträger.

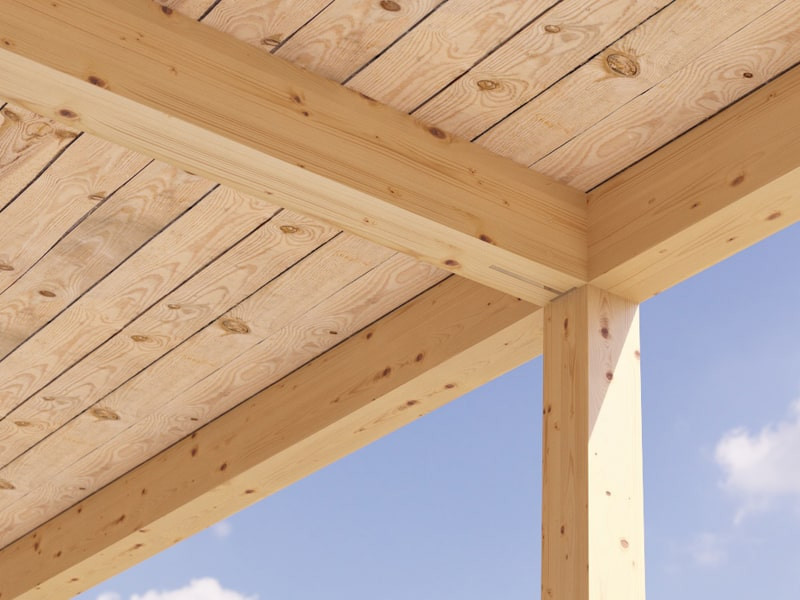

Die verdeckte Verbindung garantiert eine ansprechende Optik und die Einhaltung der Anforderungen an den Feuerwiderstand. Bei ausreichendem Schutz durch das Holz auch für den Außengebrauch geeignet.

Die Balkenträger für Brettschicht- oder Massivholz ALUMINI können für Holz-Holz- sowie Holz-Beton-Scherverbindungen sowohl im rechtem Winkel als auch mit Schräge eingesetzt werden. Geeignet für Massiv- und Brettschichtholz, BSP, Furnierschichtholz und Holztafeln.

Technische Dokumentation

  • Technisches Datenblatt
  • ETA-Zertifizierung
  • Leistungserklärung (DOP)
  • CAD File
  • BIM.ifc File
  • BIM.rfa File

ALUMINI

ART.-NR. H
[mm]
Stk.
ALUMINI65 65 25
ALUMINI95 95 25
ALUMINI125 125 25
ALUMINI155 155 15
ALUMINI185 185 15
ALUMINI215 215 15
ALUMINI2165 2165 1

Specifications

Lieferung und Installation von verdeckter Balkenträger ohne Löcher für Holzkonstruktionen, Typologie ALUMINI.
CE-Kennzeichnung nach ETA 09/0361

Anwendungsbereiche:

  • Holz-Holz- und Holz-Beton-Verbindungen

Material:

  • Steckverbinder aus Aluminiumlegierung

Geometrie:

  • H (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
