DISC FLAT

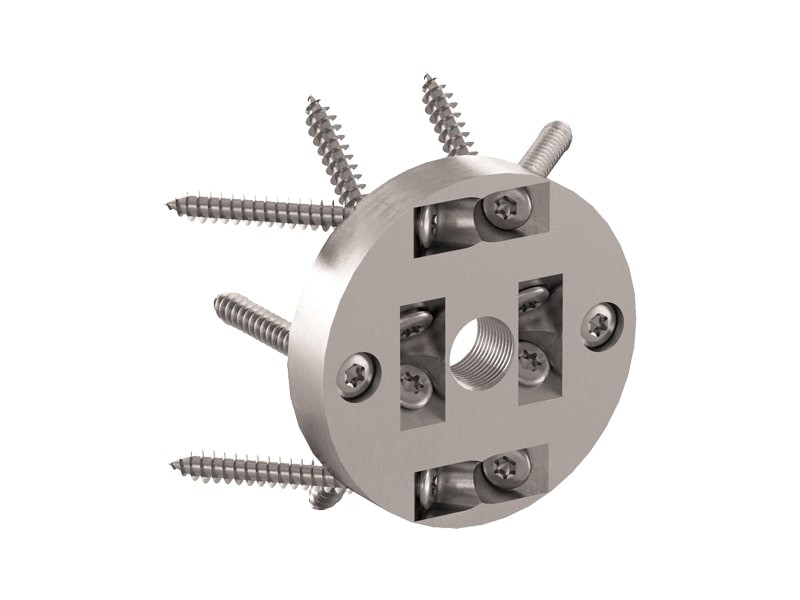

DISC FLAT ist der entfernbare verdeckte Verbinder, ideal für Scher- und Zugverbindungen zwischen Holzelementen.

Scher- und Zugfestigkeit durch Anzug der Elemente über den Dorn.

Video

DISC FLAT, DER ENTFERNBARE UNIVERSALVERBINDER FÜR VERDECKTE VERBINDUNGEN

Einfaches und schnelles Einschrauben von DISC FLAT, da das Anziehen nach der Montage durchgeführt werden kann. Auch für temporäre Konstruktionen geeignet.

Durch das System mit Dorn ist ein einfaches Entfernen möglich. Dieser Verbinder ist ein „Joker“, der mit speziellen Schrauben an jeder Stelle eines konstruktiven Holzelements befestigt werden kann. Er verfügt über eine Gewindebohrung, die für Bolzen, Gewindestangen oder chemische Schraubanker für Beton geeignet ist.

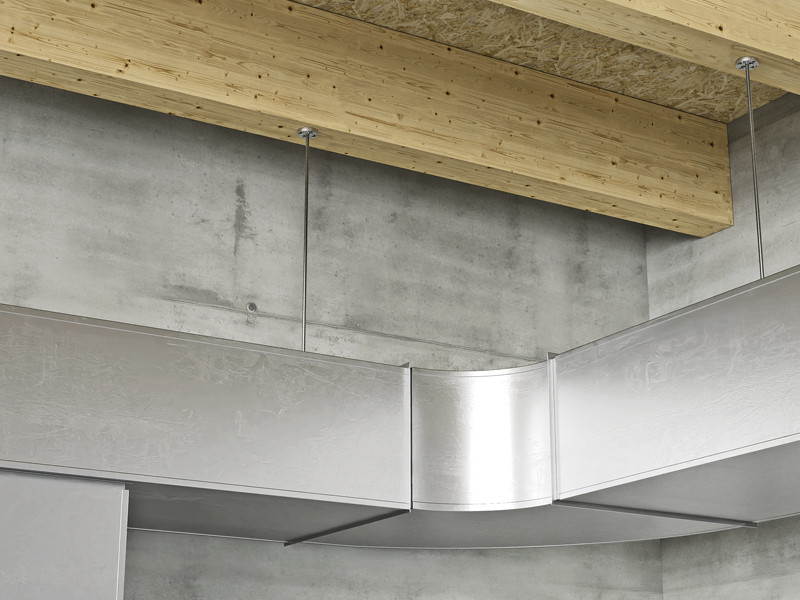

Er ermöglicht die Befestigung eines Konstruktionselementes aus Holz an jedem weiteren Konstruktionselement mit einem einfachen Gewindeverbinder.

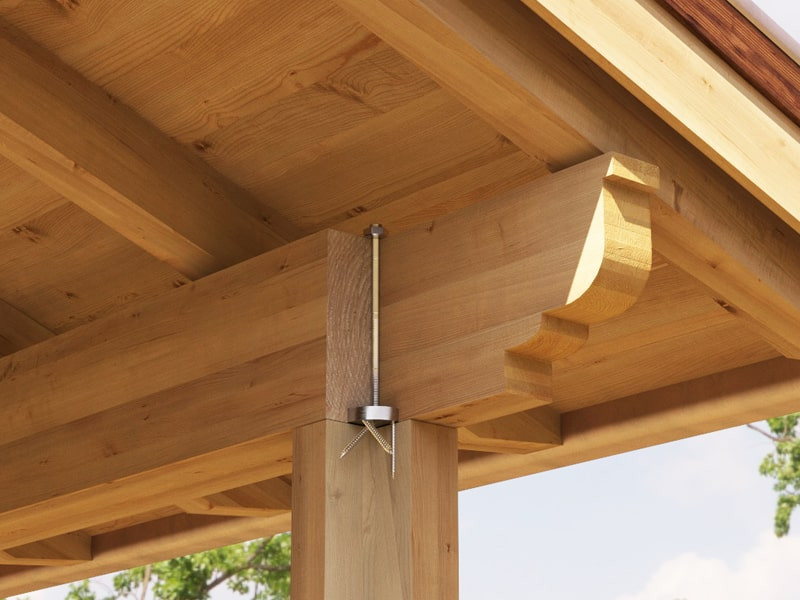

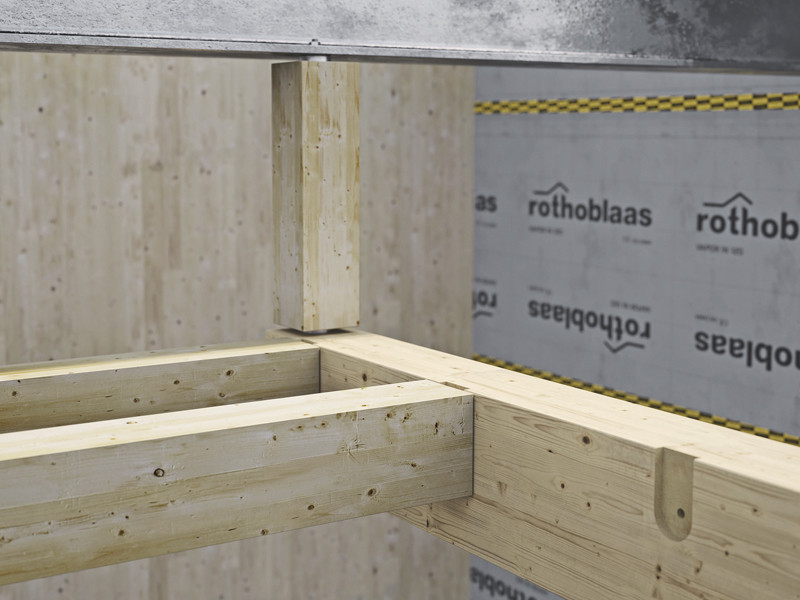

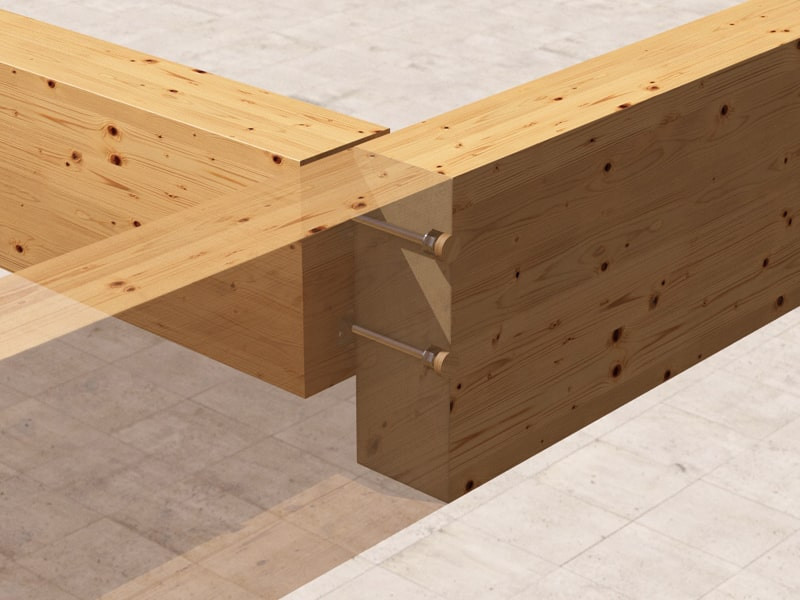

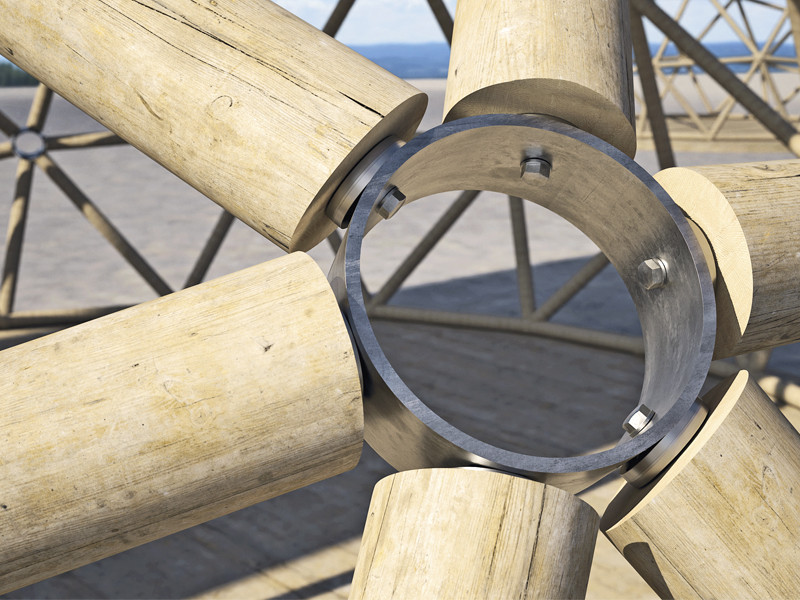

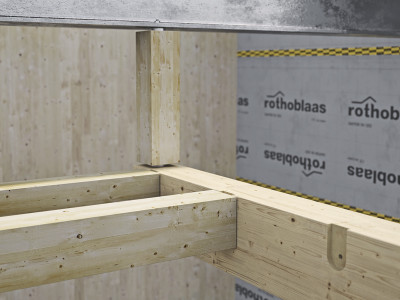

Mit DISC FLAT gestalten Sie vollständig verdeckte Verbindungen und gewährleisten eine ansprechende Optik. Konzipiert für Scher- und Zugverbindungen Holz-Holz in allen Richtungen des Nebenträgers. Hergestellt aus Kohlenstoffstahl mit galvanischer Verzinkung und optimal für eine Anwendung auf Brettsperrholz, Furnierschichtholz, Massiv- und Brettschichtholz sowie Holzwerkstoffplatten. CE-Kennzeichnung nach ETA.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
BIM.ifc File
BIM.rfa File

DISC FLAT

ART.-NR. d
[mm]
Stk.

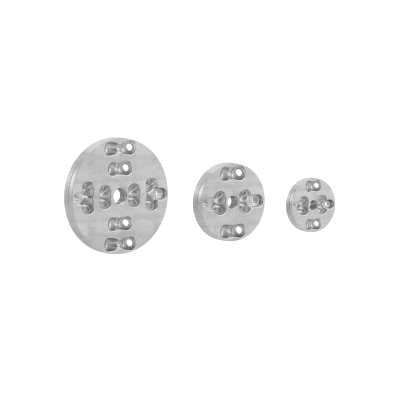

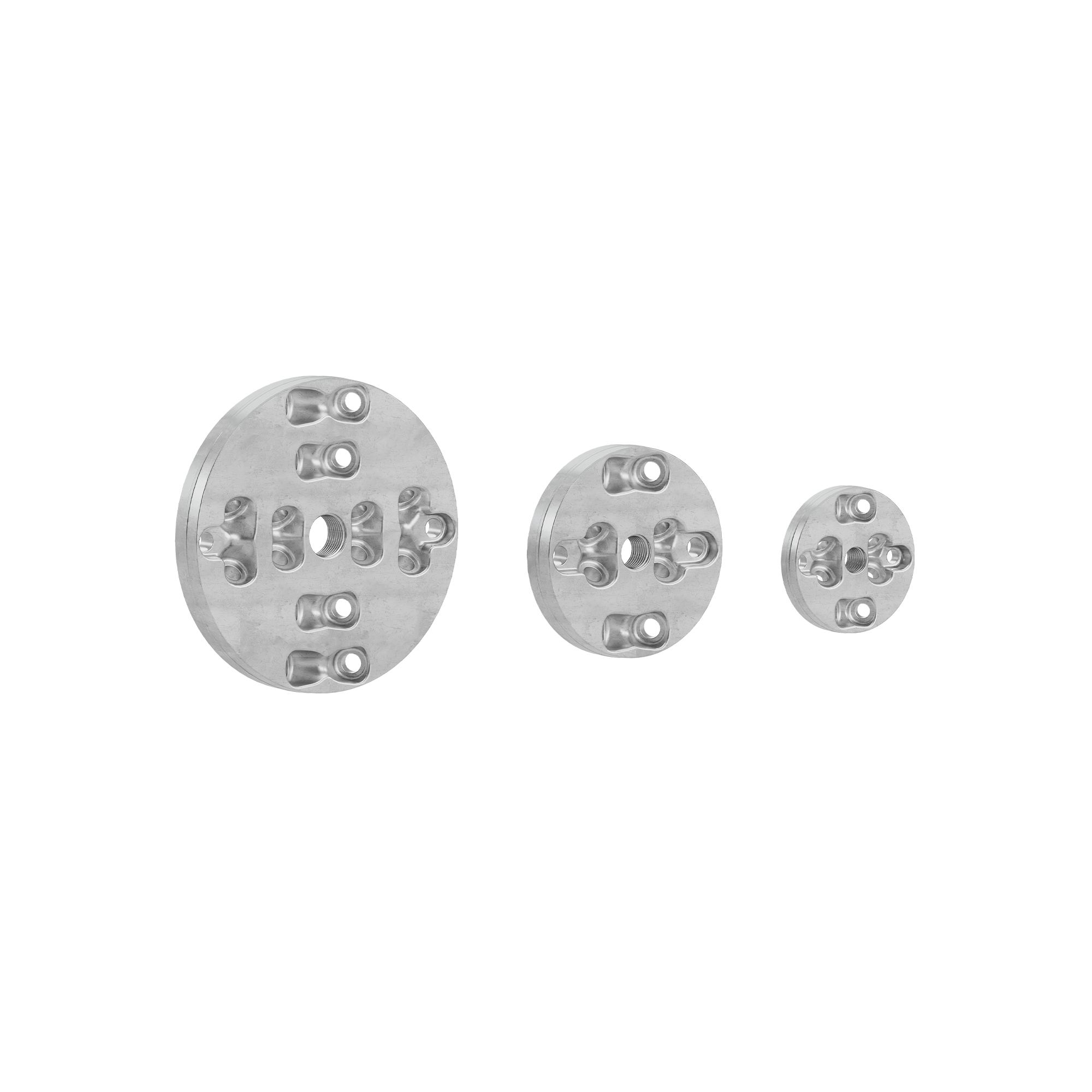

DISCF55 Ø55 20
DISCF80 Ø80 10
DISCF120 Ø120 5

Specifications

Lieferung und Installation von Verdeckter Verbinder, Typologie DISC FLAT.
CE-Kennzeichnung nach ETA 19/0706

Anwendungsbereiche:

  • Holz-Holz-Verbindung

Material:

  • Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"

Geometrie:

Winkelverbinder: :

  • H (mm) = :
  • Grundplatte (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.

Zugehörige Produkte
