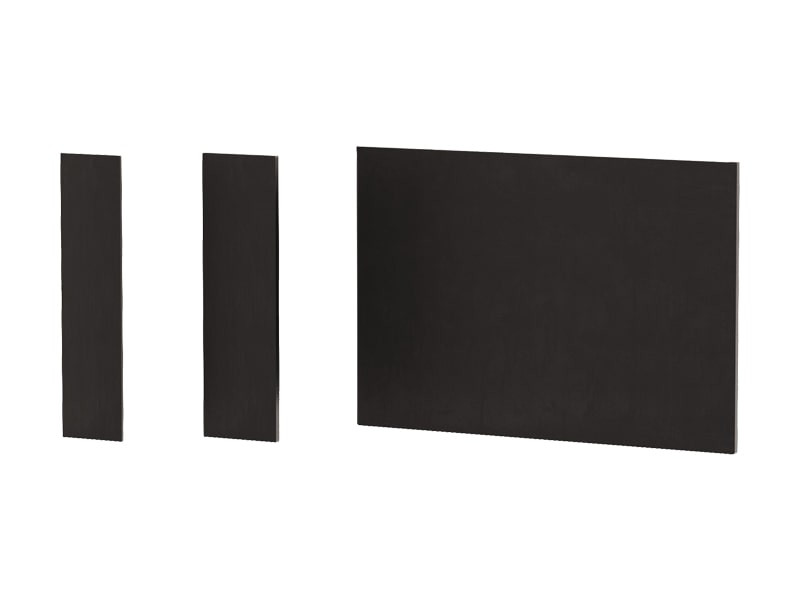

AUFLAGEN AUS NEOPREN
NEO

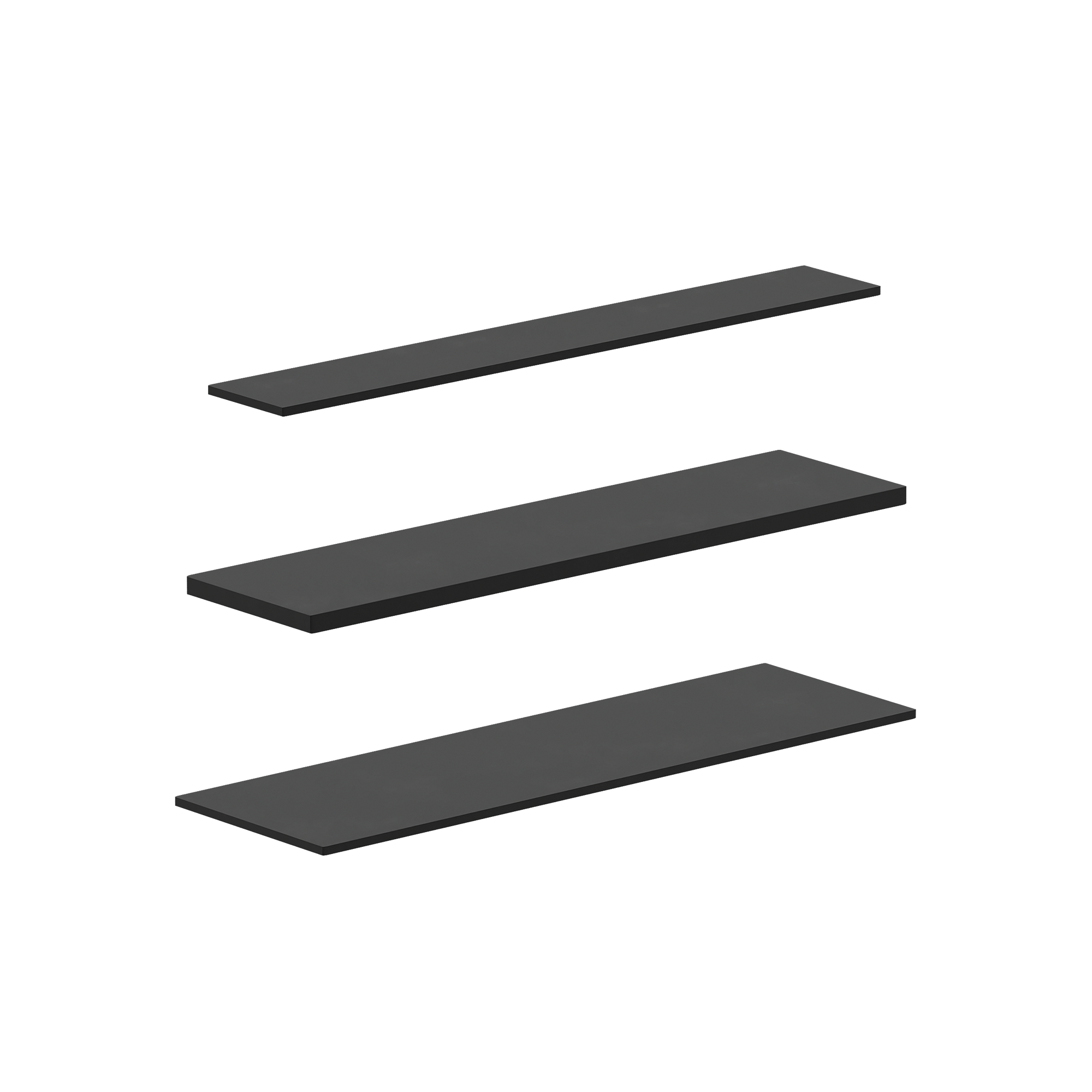

Die Breite der Bahnen wurde für die Querschnitte der am häufigsten verwendeten Balken optimiert.
Auch in Platten verfügbar, die je nach Bedarf auf dem Bauplatz zugeschnitten werden können. Ideal für konstruktive Auflager mit zwei Freiheitsgraden.
Version mit CE-Kennzeichnung als Garantie für die Anwendungseignung. Entspricht der Norm EN 1337-3, ideal für Konstruktionen.
Technische Dokumentation
| Technisches Datenblatt |
|---|
NEO 10 - NEO 20
| ART.-NR. | Beschreibung | B
[mm]
|
L
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| NEO101280 | - | 120 | 800 | 10 | 1 |
| NEO101680 | - | 160 | 800 | 10 | 1 |
| NEO202080 | - | 200 | 800 | 20 | 1 |
| NEO202480 | - | 240 | 800 | 20 | 1 |
| NEO10PAL | - | 1200 | 800 | 10 | 1 |
| NEO20PAL | - | 1200 | 800 | 20 | 1 |
NEO 10 CE
| ART.-NR. | Beschreibung | B
[mm]
|
L
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| NEO101680CE | stripe | 160 | 800 | 10 | 1 |
| NEO102080CE | stripe | 200 | 800 | 10 | 1 |
NEO 20 CE
| ART.-NR. | Beschreibung | B
[mm]
|
L
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| NEO202080CE | stripe | 200 | 800 | 20 | 1 |
| NEO202480CE | stripe | 240 | 800 | 20 | 1 |
Specifications
Lieferung und Installation von Auflageplatten aus Neopren, Typologie NEO.
Anwendungsbereiche:

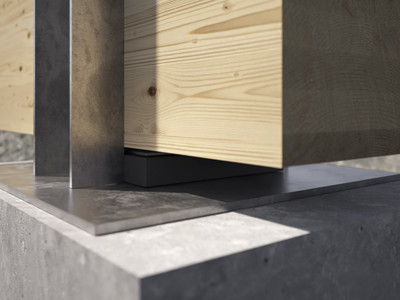

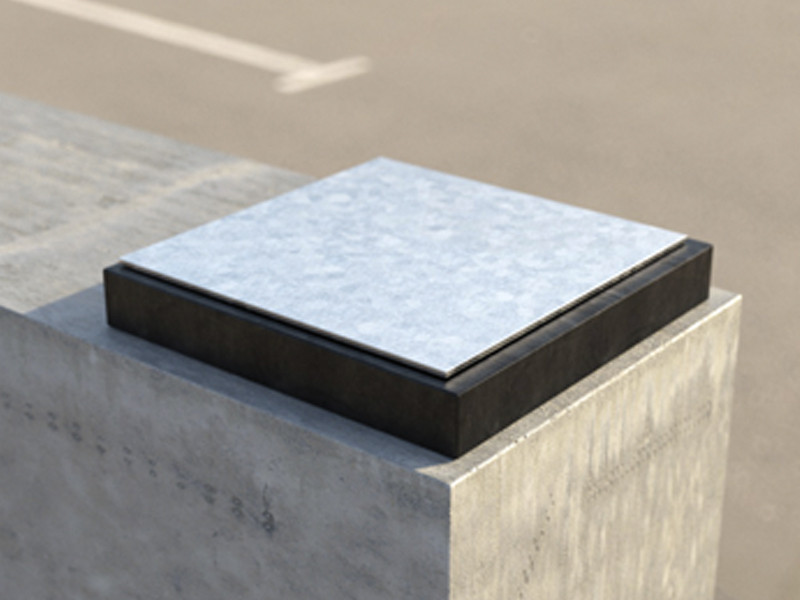

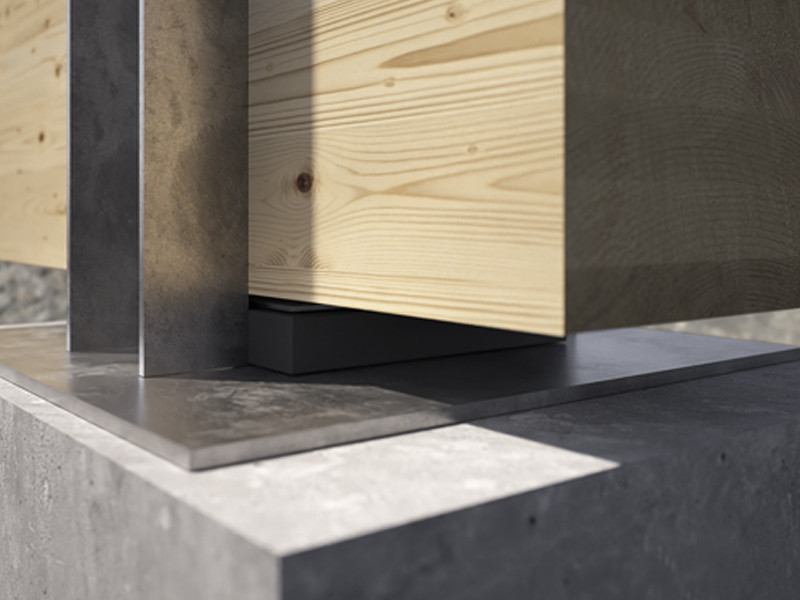

- Strukturstützen auf Beton
Material:
- Platten aus Naturkautschuk und styrolhaltigem Gummi
Geometrie:
Winkelverbinder: :
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
