VGU PLATE T

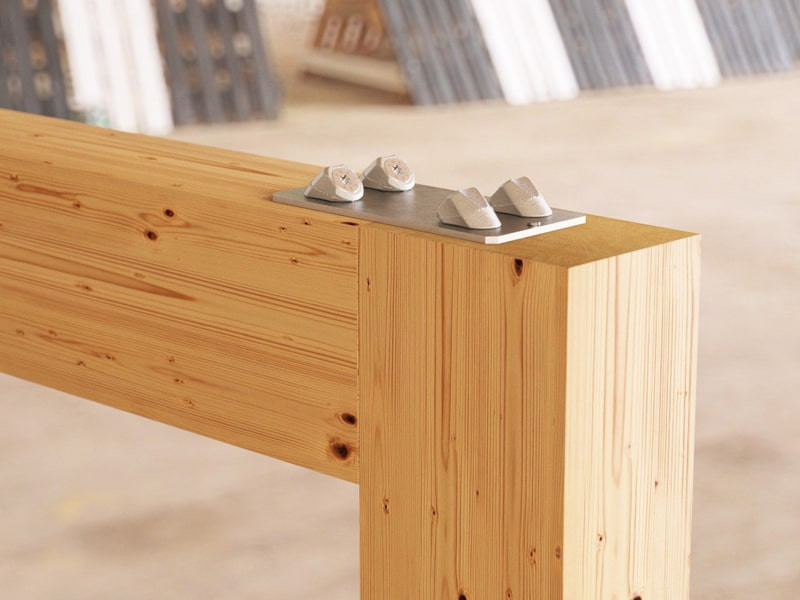

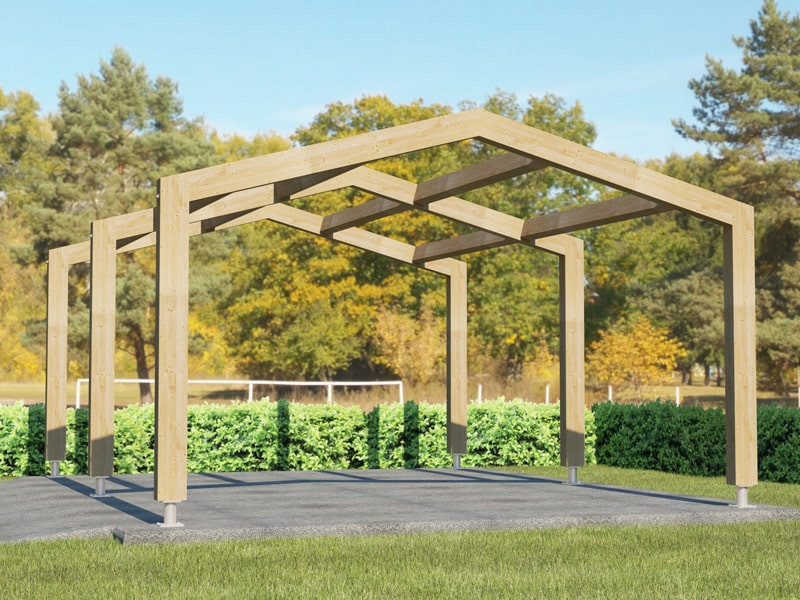

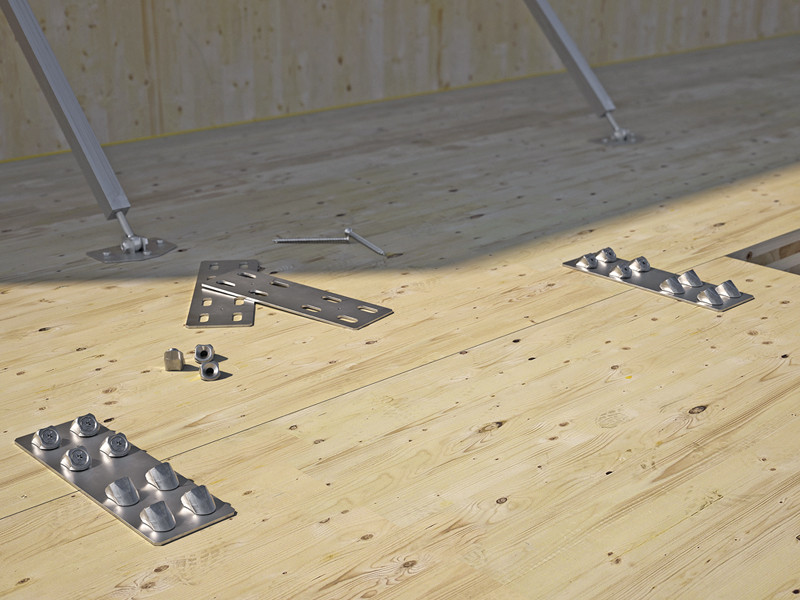

VGU PLATE T ist eine Platte für Zugkräfte, mit deren Hilfe sich ganz einfach kleine Portale, Pavillons und Lauben fertigen lassen. In Kombination mit der VGU-Unterlegscheibe und den VGS-Schrauben ermöglicht sie die Übertragung von Momentbeanspruchungen bei Balken-Stütze-Verbindungen.

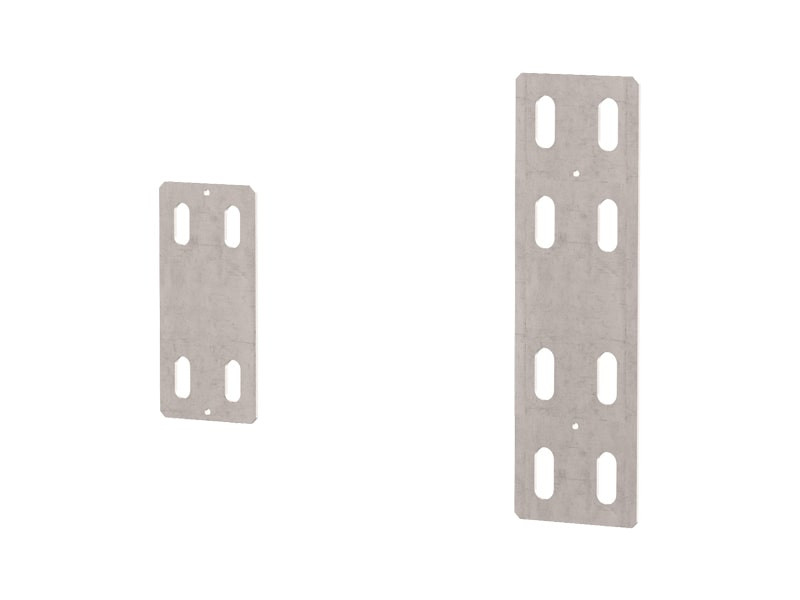

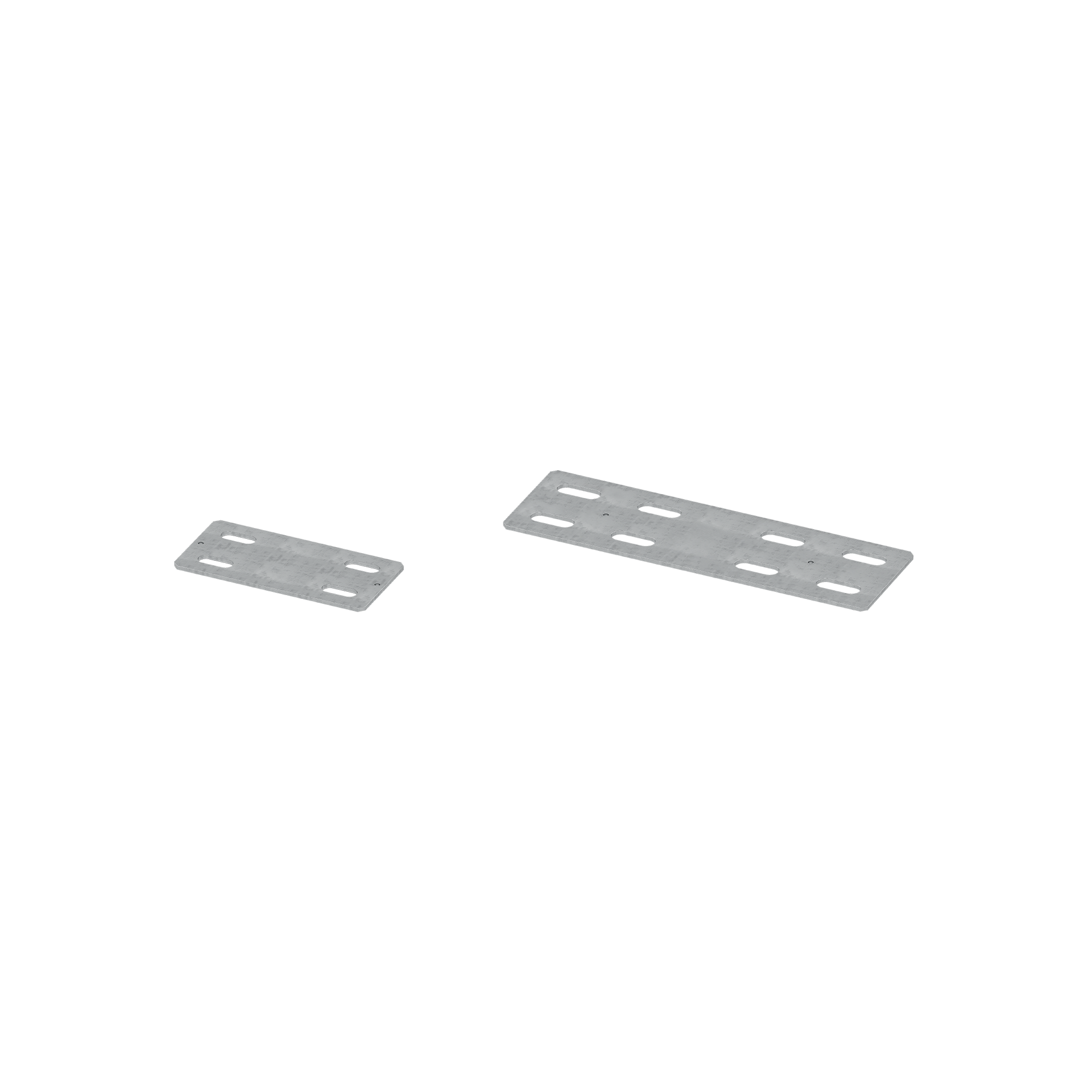

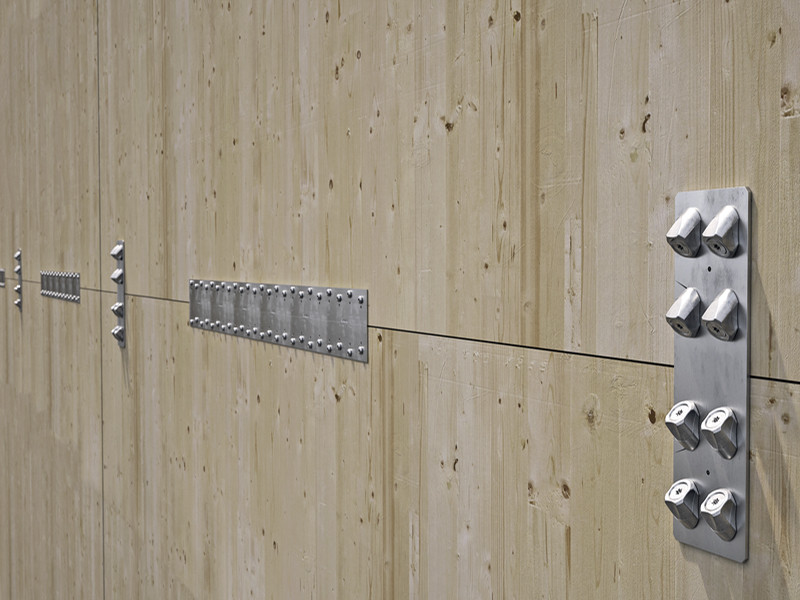

VGU PLATE T, das zweidimensionale Lochblech für Zugkräfte.

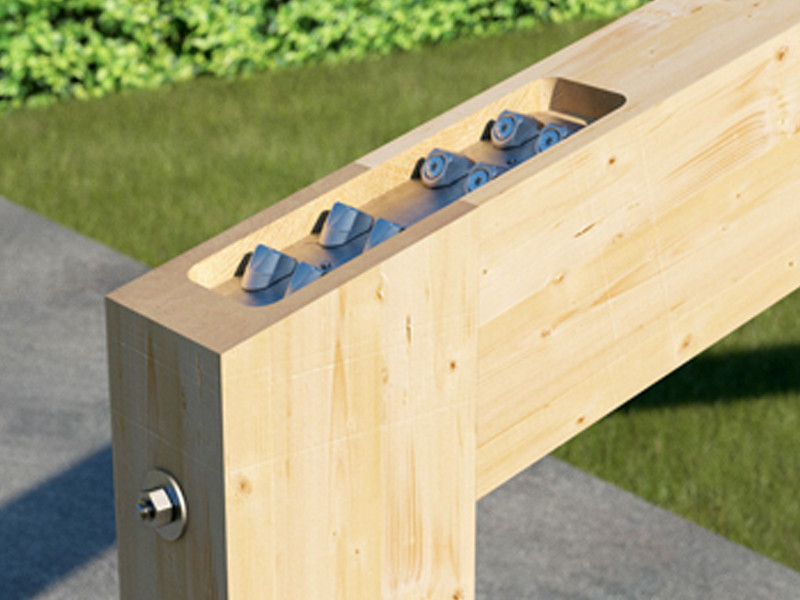

Die Momentverbindung wird in eine Zugkomponente, die von der Platte VGU PLATE T weitergeleitet wird, und eine Druckkomponente, die vom Holz oder ansonsten vom verdeckten Verbinder DISC FLAT weitergeleitet wird, unterteilt. Dank der Verwendung von VGS-Schrauben, die in einem 45°-Winkel angeordnet sind, können hohe Zugkräfte übertragen werden.

Das zweidimensionale Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung ist mit Langlöchern zur Aufnahme der VGU-Unterlegscheiben ausgestattet, die das Einbringen der VGS-Schrauben bei 45° ermöglichen. Ideal für Massiv- und Brettschichtholz, BSP und LVL. Geeignet für die Nutzungsklasse 1 und 2.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
CAD File
BIM.ifc File
BIM.rfa File

VGU PLATE T

ART.-NR. B
[mm]
H
[mm]
s
[mm]
Stk.
VGUPLATET185 88 185 3 1
VGUPLATET350 108 350 4 1

Specifications

Lieferung und Installation von Platte für Zugkräfte für Holzkonstruktionen, Typologie VGU PLATE.

Anwendungsbereiche:

-Holz-Holz-Verbindung

Material:

  • Zweidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung

Geometrie:

Winkelverbinder: :

  • H (mm) = :
  • Grundplatte (mm) = :
  • Stärke s (mm) = :

Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
