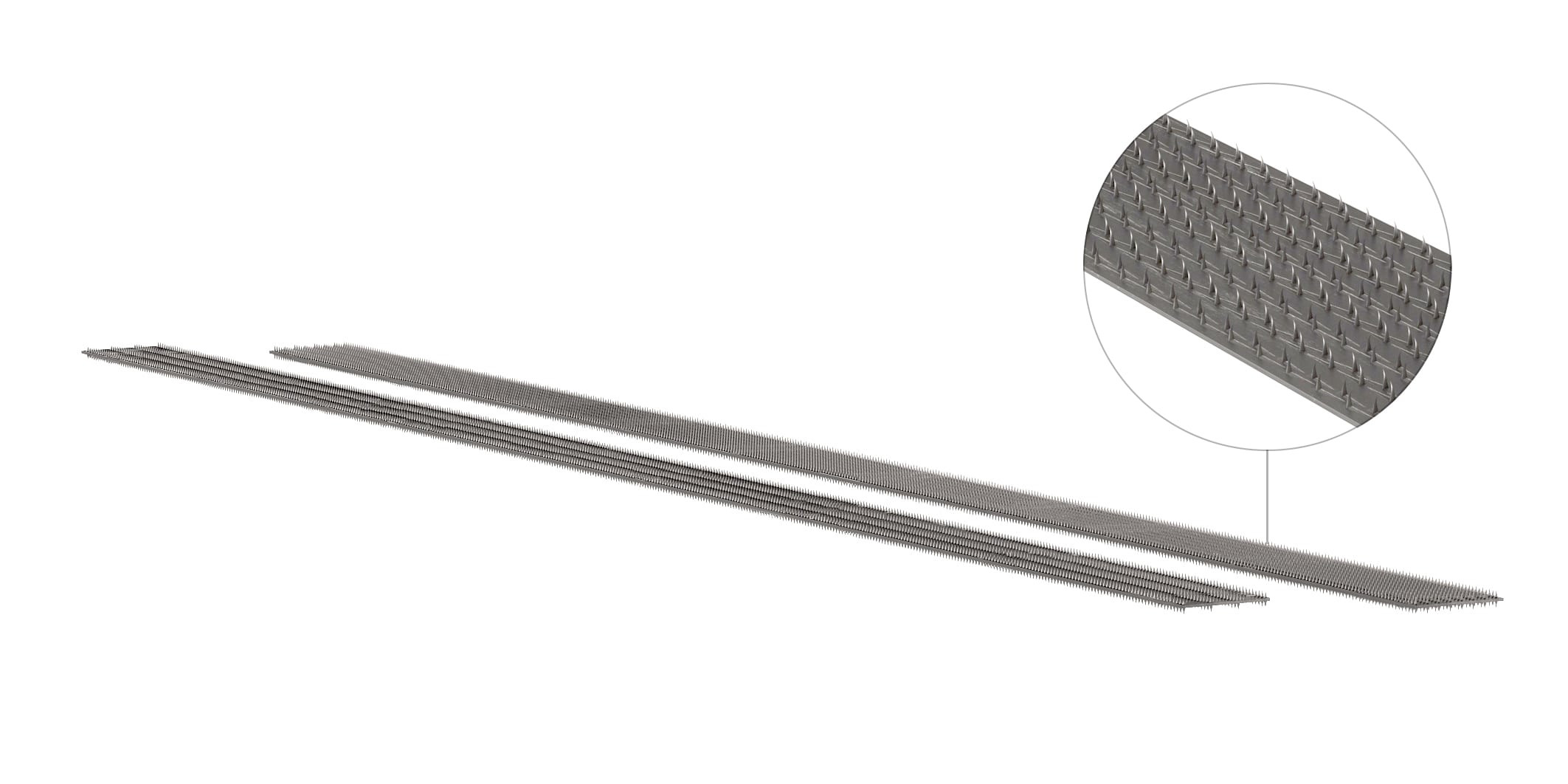

RIPPENDECKEN AUS HOLZ MIT HAKENPLATTEN SHARP METAL
Holz-Holz-Verbindungen mit hoher Steifigkeit, ohne Klebstoffe

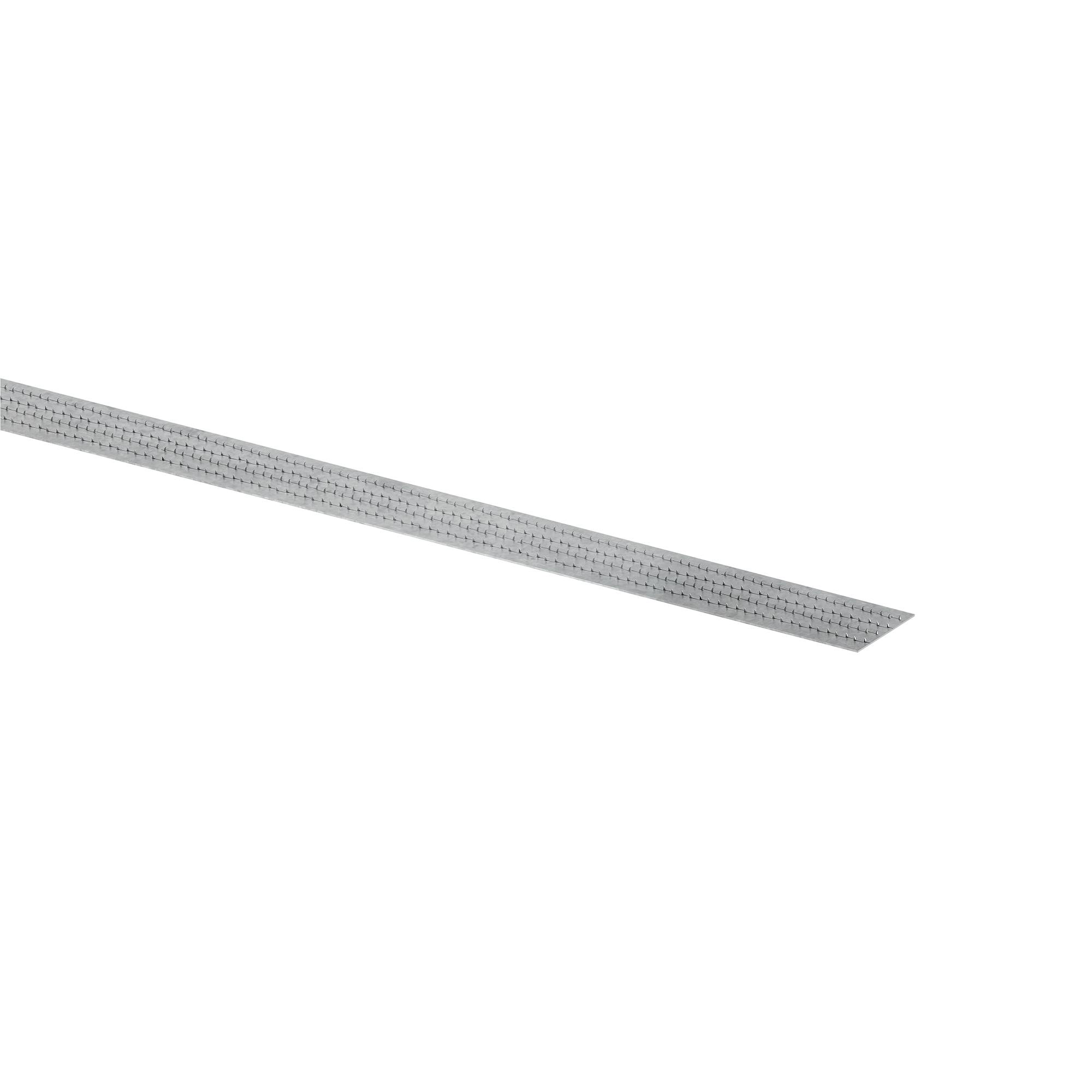

Die Hakenplatten SHARP METAL bieten eine mechanische Lösung, um Holz-Holz-Verbindungen mit hoher Steifigkeit und ohne Baukleber herzustellen.
Das System kombiniert Metallplatten für Holz mit den Bauschrauben TBS MAX, welche die erforderliche Druckkraft zur Aktivierung der Haken im Holz erzeugen.
In den Rippendecken erzeugen sie eine Verbundwirkung, die eine schnelle und saubere Montage gewährleistet. Da die Haken über die gesamte Oberfläche verteilt sind, können die Metallplatten für Holz ebenso bei der Verstärkung von Holzbalken wie auch bei der Versteifung der Verbindungen eingesetzt werden.
Merkmale der Holzverbinder SHARP METAL
SHARP METAL ist ein System aus Holzverbindern. Es wird verwendet, wenn in den Holz-Holz-Verbindungen bei neuen Konstruktionssystemen und an Bestandselementen eine hohe Steifigkeit gefordert wird.

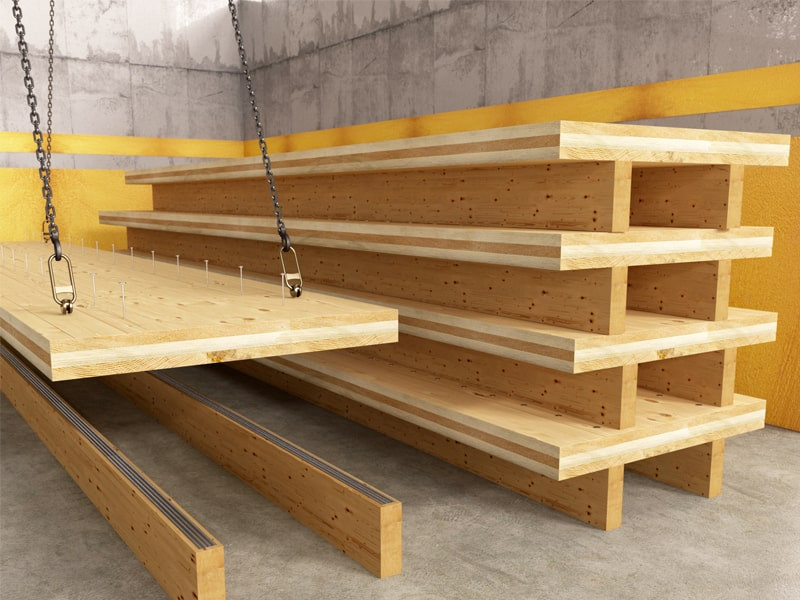

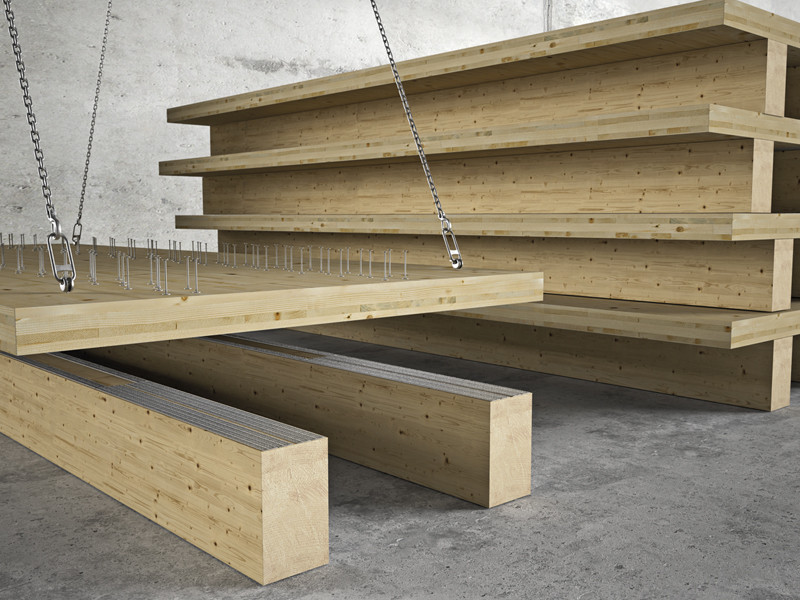

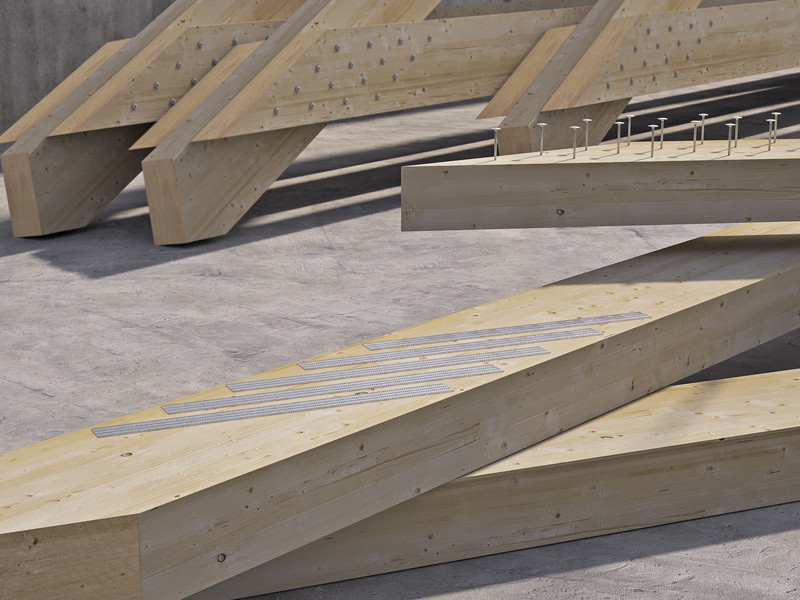

Rippendecken
Mit SHARP METAL erfolgt die Montage schnell und ohne den Einsatz von Klebstoffen und Pressen. Dadurch werden die Produktionszeiten verkürzt und die Steifigkeit der Decke erhöht.

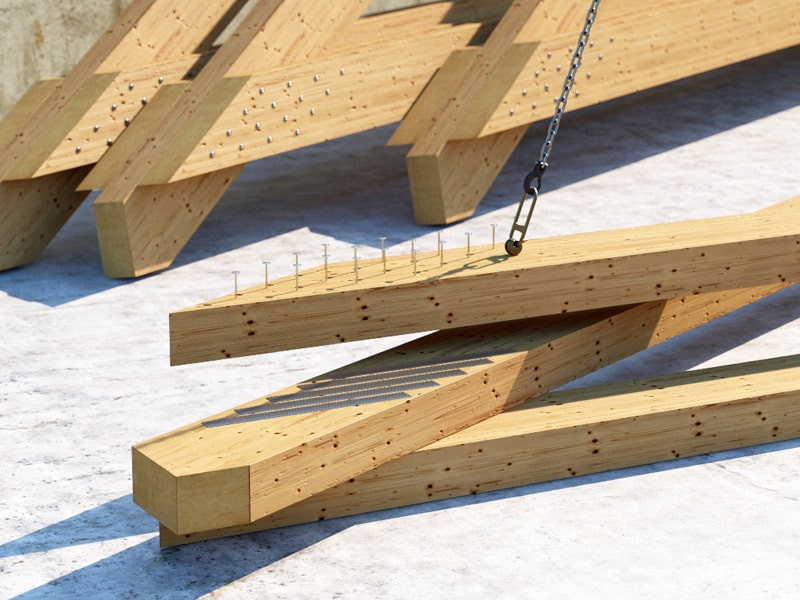

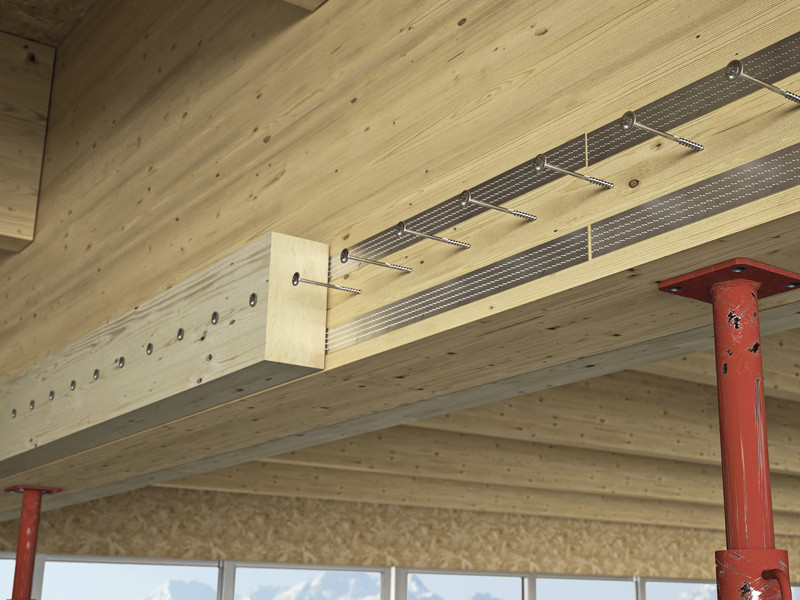

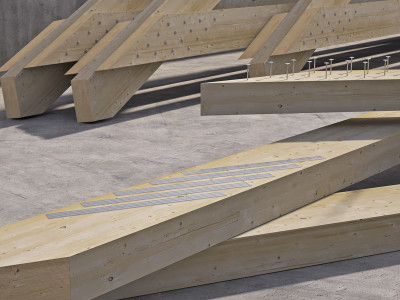

Verstärkung bestehender Balken
Die Hakenbänder erzeugen einen Verbundquerschnitt ohne konstruktive Verklebungen. Die Holz-Holz-Verbindung erreicht eine hohe Steifigkeit pro Meter (bis zu 140 kN/mm), die sich für bauliche Anpassungen und zur Verstärkung von Holzbalken eignet.
Versteifung von Verbindungen
SHARP METAL stabilisiert die Relativverschiebung zwischen den Elementen und verteilt die Kräfte gleichmäßig, auch in Kombination mit anderen Befestigungssystemen.
Technische Daten
• Zertifizierung nach ETA-24/0058

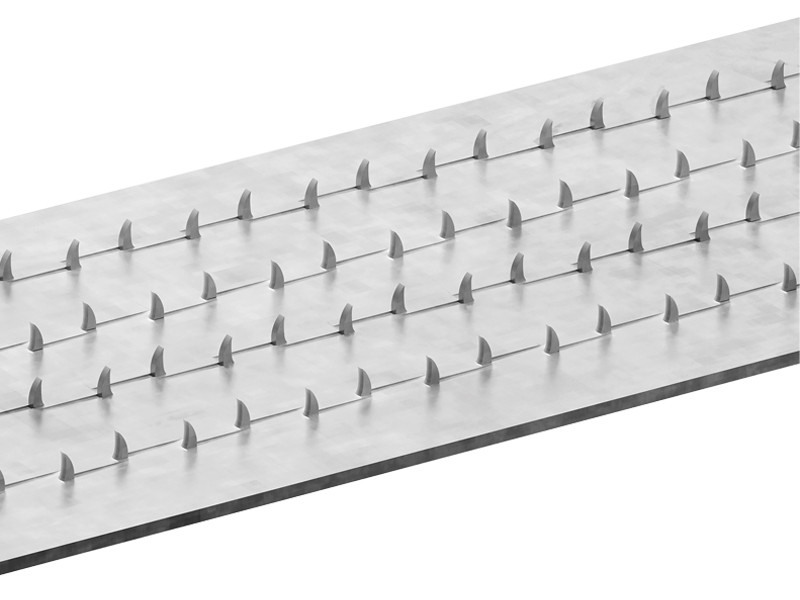

• Geometrie mit über die gesamte Oberfläche verteilten Haken in Kombination mit den Schrauben TBS MAX
• Scherfestigkeit bis 1,72 MPa
• Steifigkeit kser bis 3,05 N/mm³
• Reversibles System, das im Werk und auf der Baustelle montiert werden kann
• Keine Vorbehandlung, Aushärtungszeit oder Kontrolle der Umweltbedingungen erforderlich
Ist es möglich, Klebstoffe in Rippendecken und bei der Verstärkung von Holzbalken zu ersetzen?
Ja, SHARP METAL ist eine mechanische Alternative zu konstruktiven Klebstoffen in den trockenen Holz-Holz-Verbindungen. In den Decken entfallen dadurch Aushärtungszeiten; der Montageablauf wird vereinfacht. In der Verstärkung von Holzbalken bildet das Produkt einen Verbundquerschnitt ohne Nassarbeiten oder Einschränkungen durch Umgebungsbedingungen.
Was ändert sich auf der Baustelle?
Mit den Hakenbändern SHARP METAL erübrigen sich die Zwischenschritte des Auftragens und Aushärtens des Klebstoffs. Weder Wartezeiten noch kontrollierte Temperatur- oder Feuchtigkeitsbedingungen wie auch Pressen sind erforderlich.
Sind Vorarbeiten notwendig?
Nein. Aufgrund der Stärke von 0,75 mm können die Schrauben TBS MAX direkt und ohne Vorbohrung eingedreht werden. Die Platte kann ohne Umstände auf der Baustelle auf Maß zugeschnitten werden.
