UNIVERSELLER WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE

NINO

Die Winkelverbinder NINO erweitern das Sortiment von Rothoblaas durch das neue Konzept des universellen Winkelverbinders. Sie bilden eine Kombination der einfachen Anwendung von WBR-Winkelverbindern für den Hausbau mit der technischen Qualität der Winkelverbinder TITAN.

NINO, die universelle Befestigungslösung für Holzwände.

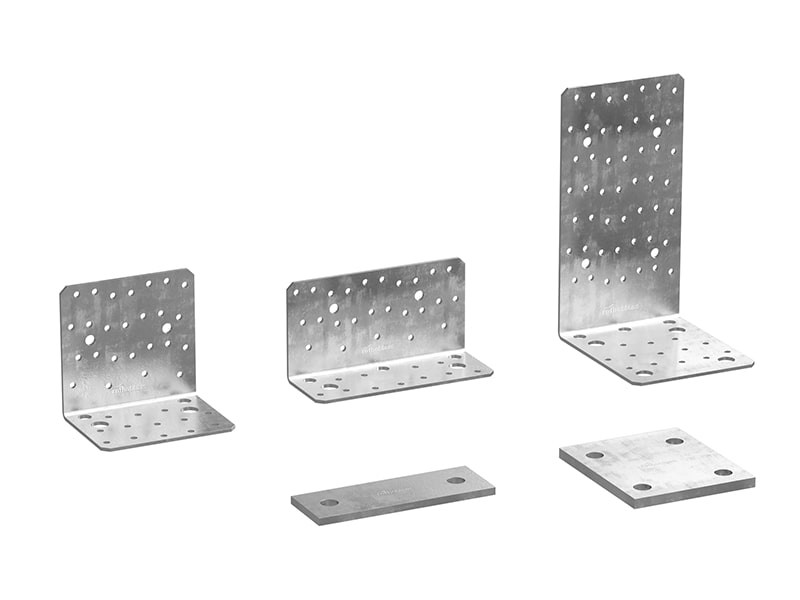

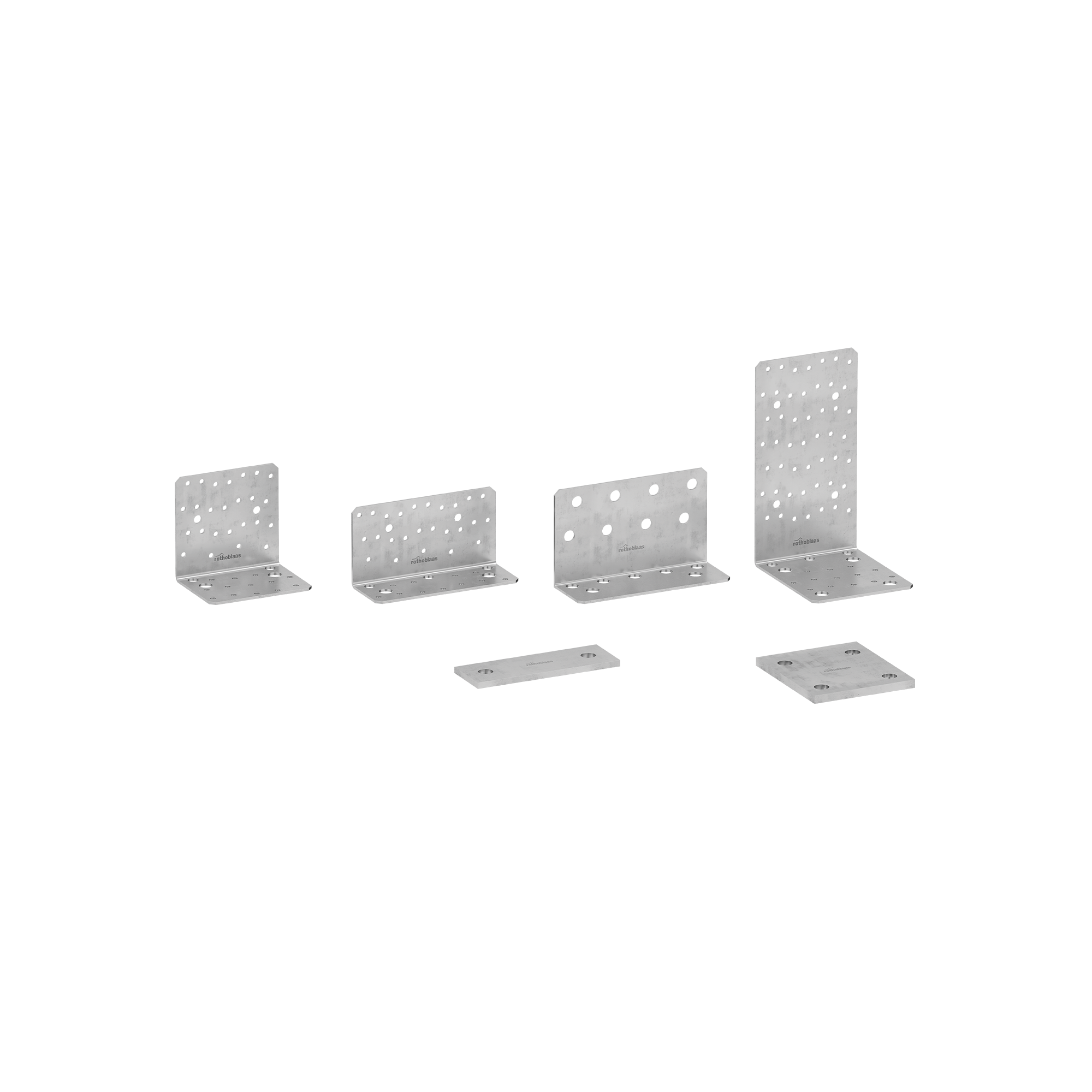

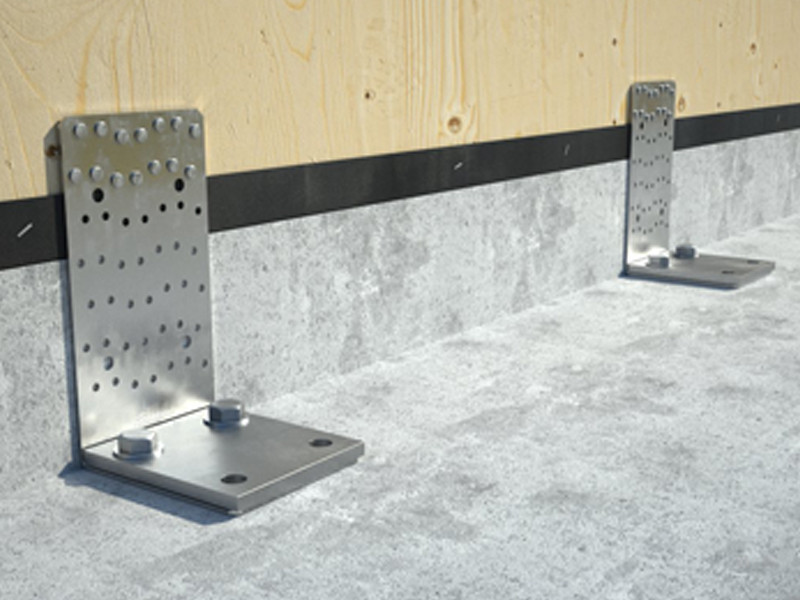

Erhältlich in drei Größen für eine Vielzahl von Befestigungsanforderungen, die sich z. B. durch eine erhöhte Montage der Wand auf Betonaufkantung oder eine Gipskartongegenwand ergeben.

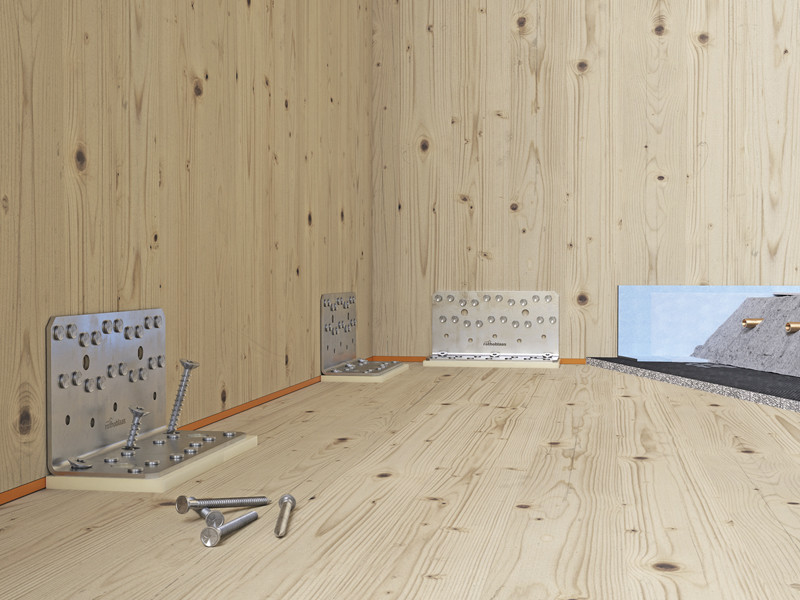

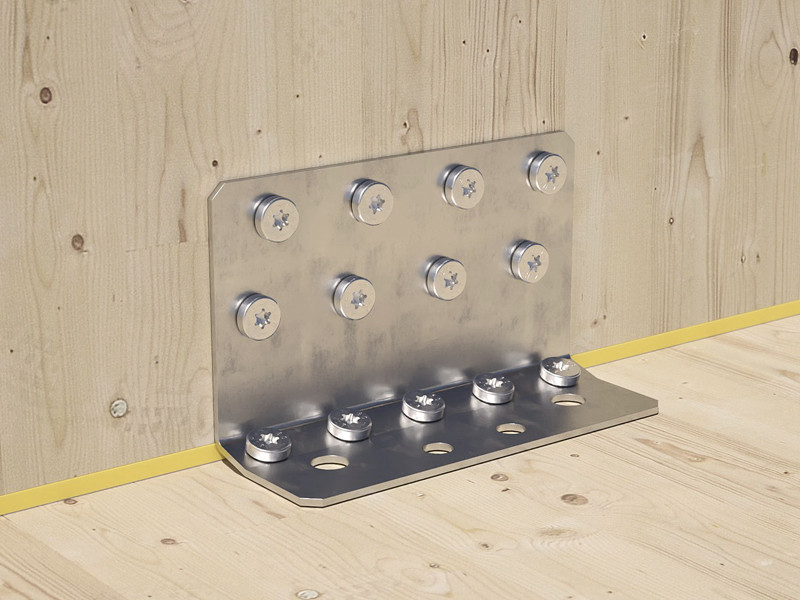

Die Befestigung an den Holzelementen kann auf traditionelle Weise – nur mit LBA-Nagelschrauben oder LBS-Schrauben für Bleche – erfolgen. Bei einer optionalen Ergänzung durch VGS-Vollgewindeschrauben werden überraschende Festigkeitswerte für kleine Verbinder erzielt. Durch die gleichzeitige Nutzung des Entkopplungsprofils XYLOFON PLATE mit außerordentlicher, ETA-zertifizierter Beständigkeit*, werden nicht nur die baulichen Anforderungen erfüllt, sondern dank Entkopplungsprofil Schallbrücken aufgrund der Verbindungen eingedämmt.

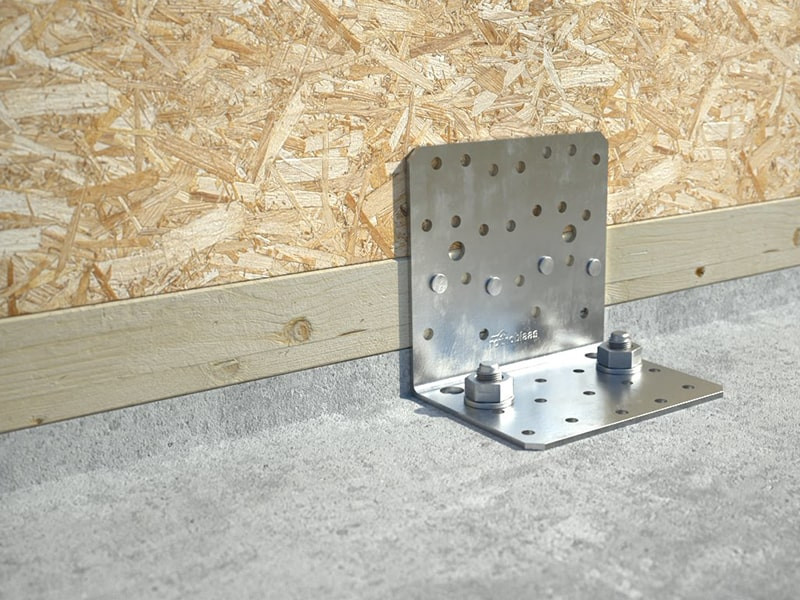

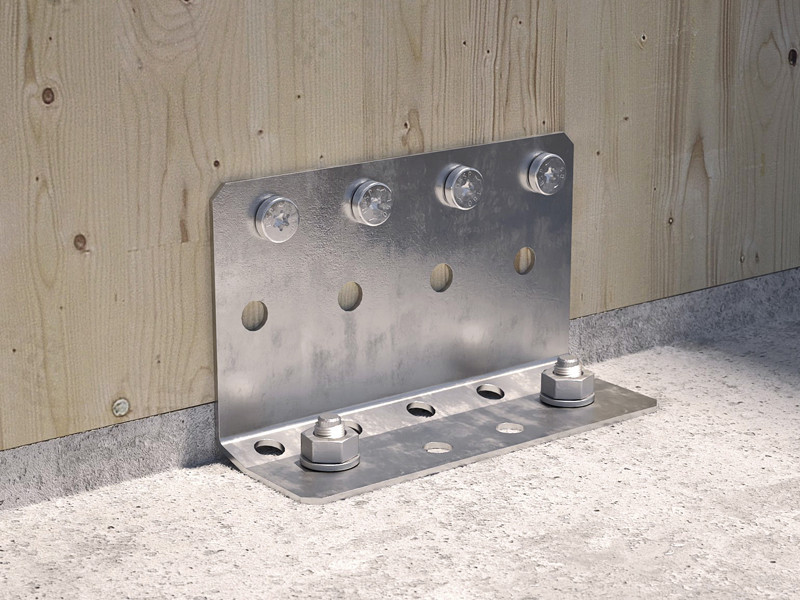

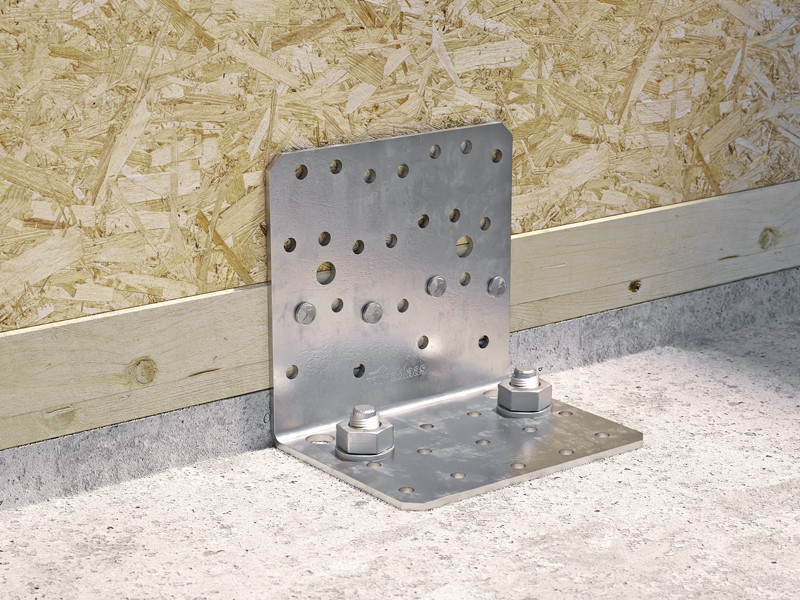

Die von ETA-22/0089 zertifizierten Festigkeitswerte gegen Beanspruchungen in alle Richtungen machen sie zu einer Komplettlösung für die Befestigung von BSP- oder Timber-Frame-Wänden. Dank der geringen Abmessungen sind sie auch bei nichttragenden Anwendungen oder kleinen Befestigungsanforderungen eine ideale Lösung. Der gleiche Winkelverbinder kann in der Holz-Holz- bzw. Holz-Beton-Konfiguration angewendet werden. Die zusätzliche Unterlegscheibe bietet auf Beton eine überraschende Festigkeit.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
CAD File

NINO

ART.-NR. B
[mm]
P
[mm]
H
[mm]
s
[mm]
Stk.
NINO100100 104 78 100 2.5 10
NINO15080 146 55 77 2.5 10
NINO100200 104 122 197 3 10

NINO WASHER

ART.-NR. B
[mm]
P
[mm]
s
[mm]
Stk.
NINOW15080 146 50 6 10
NINOW100200 104 120 8 10
