SCHERPLATTEN

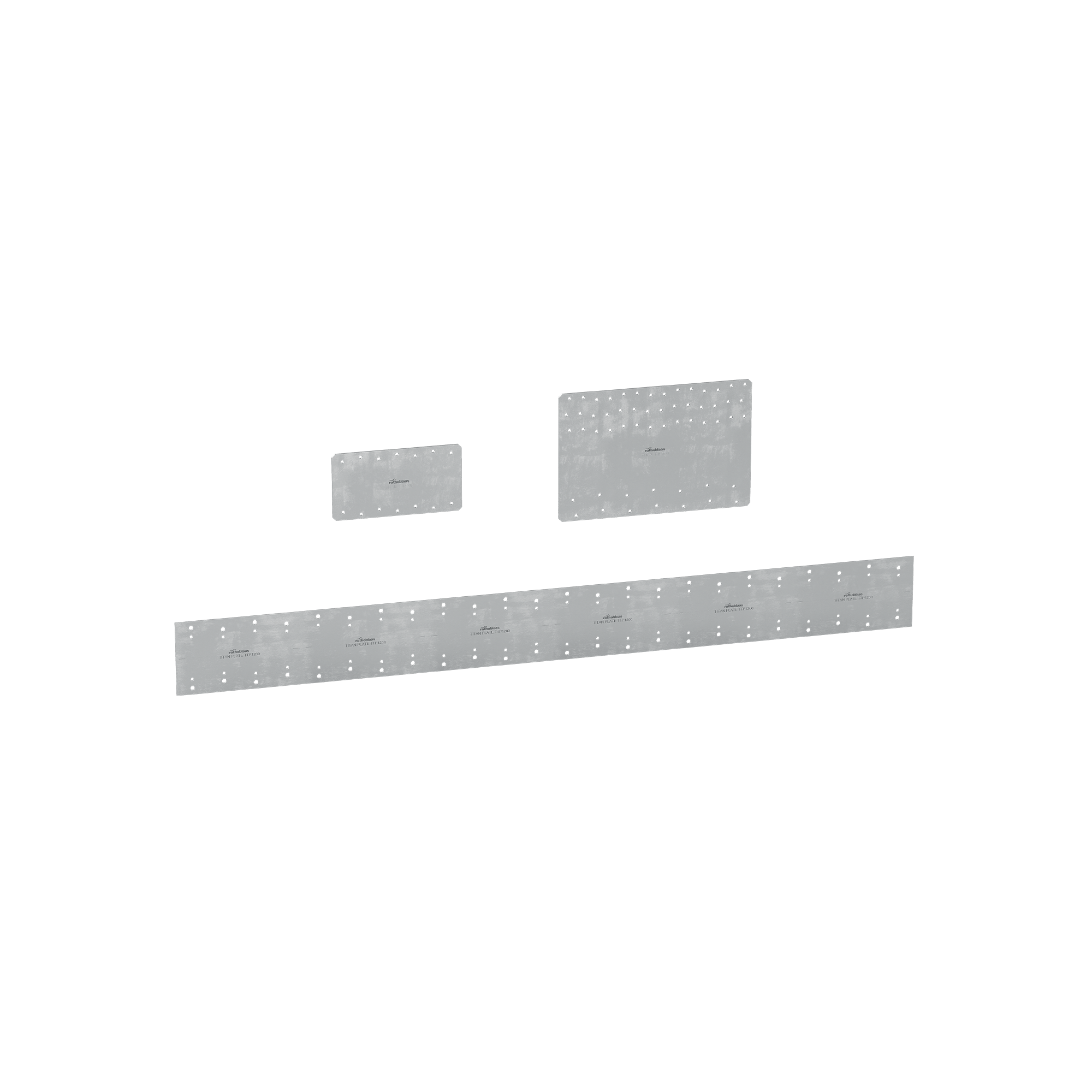

TITAN PLATE T
TITAN PLATE T ist die Serie Scherplatten aus Metall, die sich perfekt zur Fertigung von Holz-Holz-Verbindungen eignet, wie z. B. die flache Verbindung der hölzernen Randbalken mit den hölzernen Tragplatten.
Metallplatten TITAN PLATE T, die Kraft eines Titans im Dienste von Holz

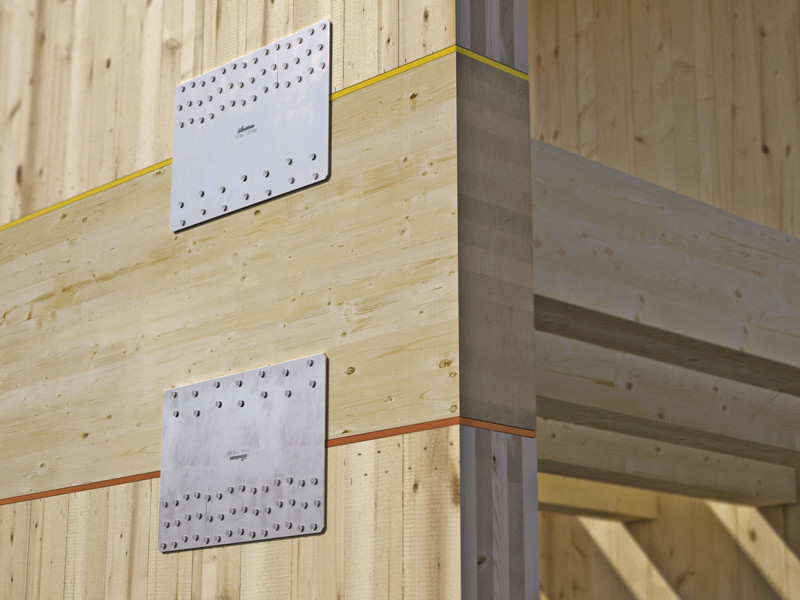

Die Scherfestigkeiten der Platten TITAN PLATE T werden sowohl mit teilweiser als auch vollständiger Befestigung für Massivholz, Brettschichtholz und BSP berechnet. CE-Kennzeichnung nach der europäischen Norm EN 14545. Erhältlich in zwei Versionen: Die 200-mm-Version ermöglicht auch die
Befestigung der Richtschwelle (Höhe über 8 cm) an der oberen Tragplatte, sowohl bei BSP- als auch bei TIMBER FRAME-Konstruktionen. Die 300 mm-Version ist speziell für die Maximierung der **Scherfestigkeit in BSP-Konstruktionen ausgelegt.

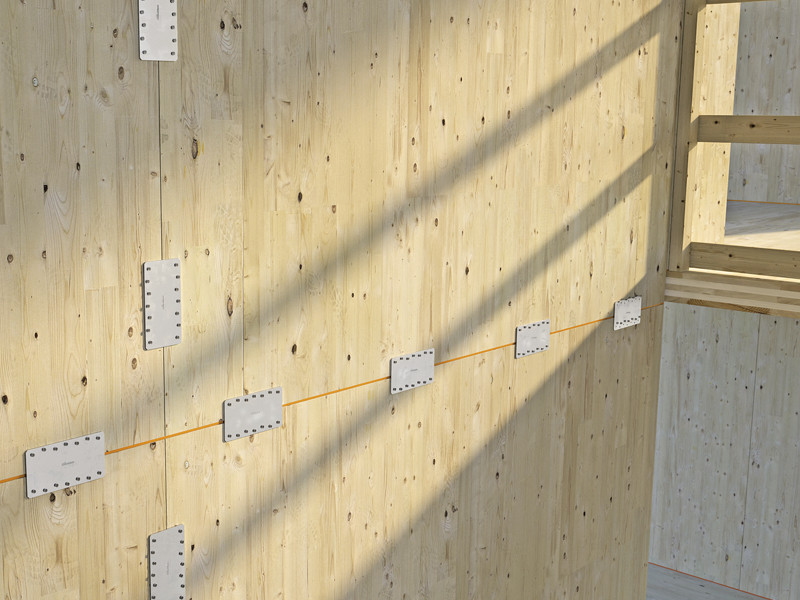

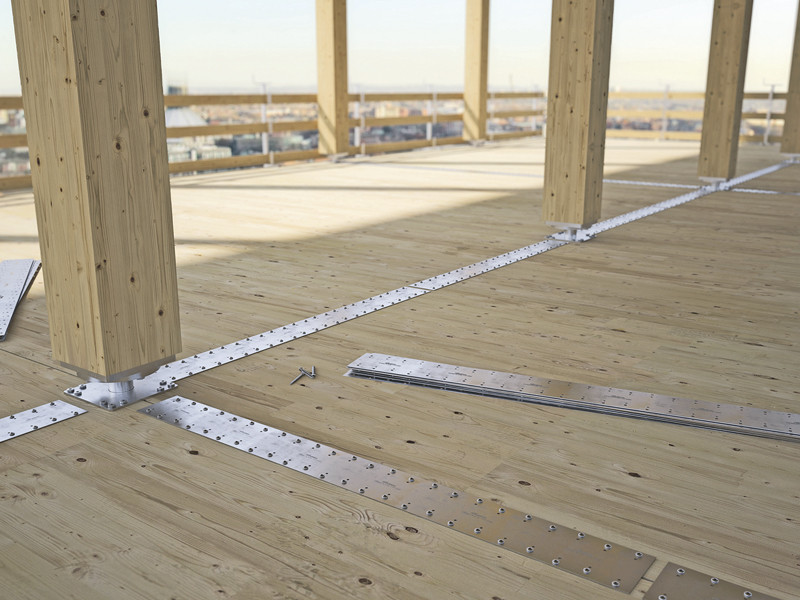

Das zweidimensionale Lochblech TITAN PLATE T** aus Kohlenstoffstahl mit galvanischer Verzinkung ist ideal für Holz-Holz-Scherverbindungen mit Holzplatten und -balken sowie für den Einsatz an BSP, LVL, Massiv- und Brettschichtholz und für die Holzrahmenbauweise (Platform Frame).
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
TITAN PLATE TTP
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |
Specifications
Lieferung und Installation von Scherplatte für Holzbauten, Typologie TITAN PLATE.
CE-Kennzeichnung nach EN 14545
Anwendungsbereiche:
- Verbindungen Holz-Beton, Holz-Stahl
Material:
- Zweidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Z275
Geometrie:
- B (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
