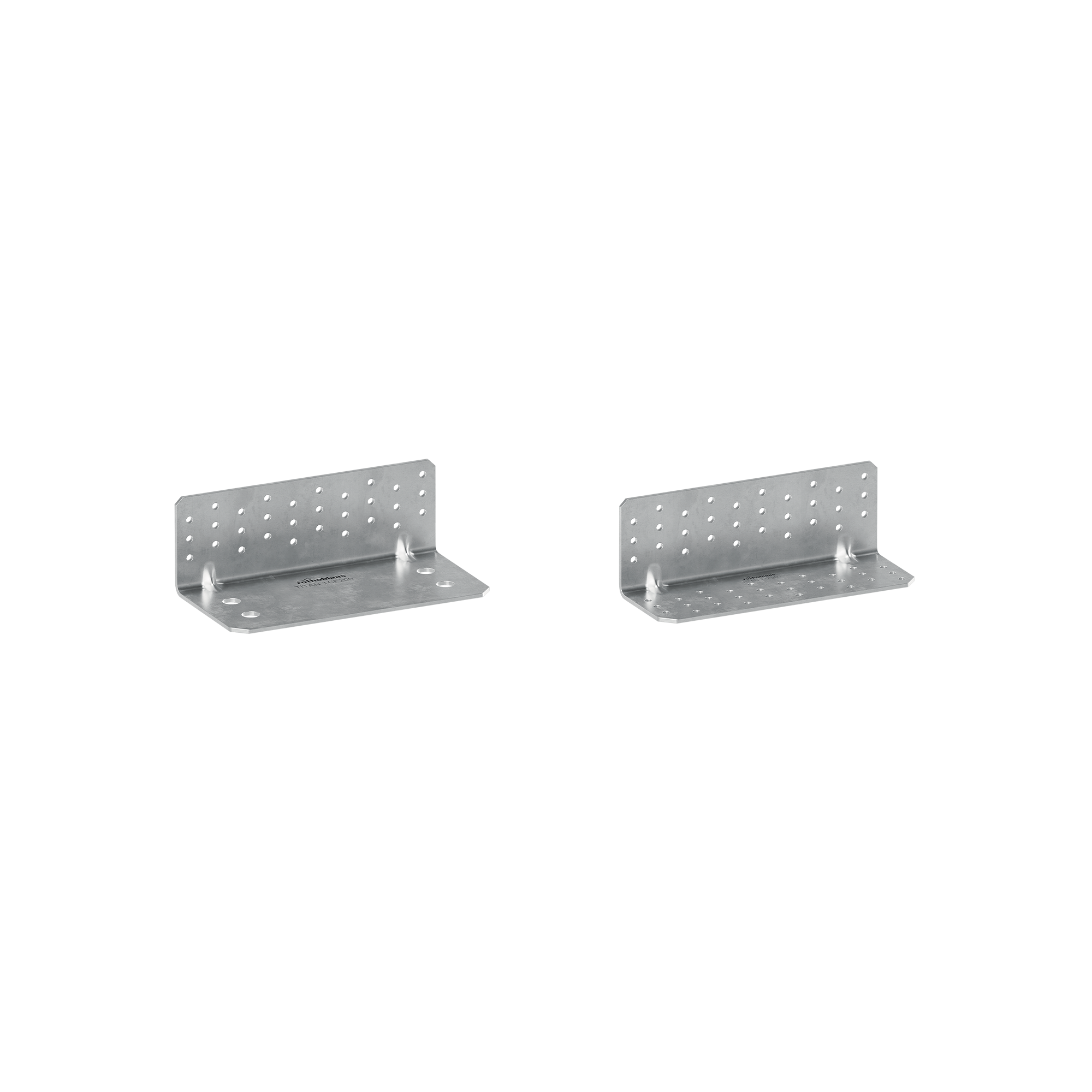

WINKELVERBINDER FÜR HOLZ UND BETON
TITAN S
Der Winkelverbinder für Holz und Beton TITAN S für Scher- und Zugkräfte liefert hervorragende Scherfestigkeitswerte R2/3,k: über 85 kN auf Beton (mit Unterlegscheibe TCW) und bis 60,0 kN auf Holz.
Winkelverbinder für Scher- und Zugkräfte

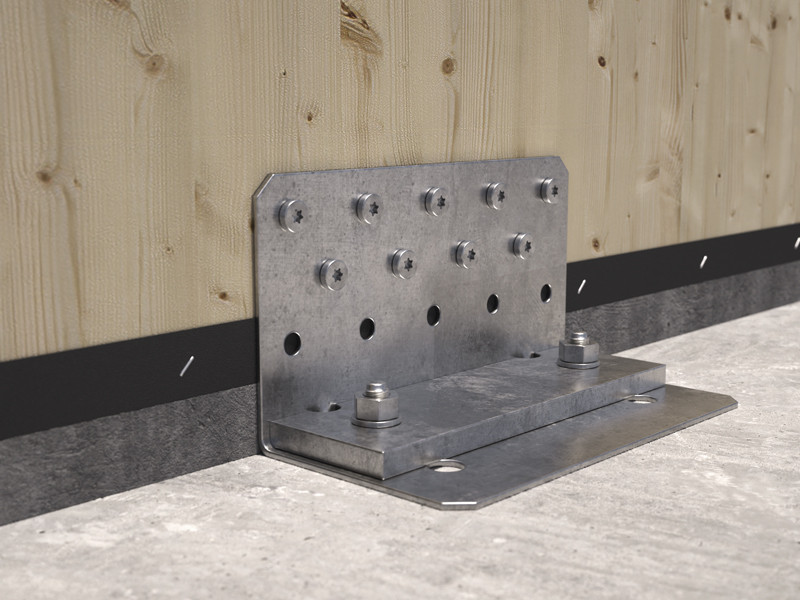

Auf Beton garantiert der Winkelverbinder TCS (TITAN S für Beton) mit Unterlegscheibe TCW (TITAN Washer) eine ebenso ausgezeichnete Zugfestigkeit: R1,k über 75 kN. Diese außerordentlichen Werte erlauben eine Optimierung hinsichtlich der Anzahl der benötigten Winkelverbinder und somit auch eine Reduzierung der Montagezeiten. Zertifizierte Scher- (F2,3), Zug- (F1) und Kippfestigkeit (F4,5).

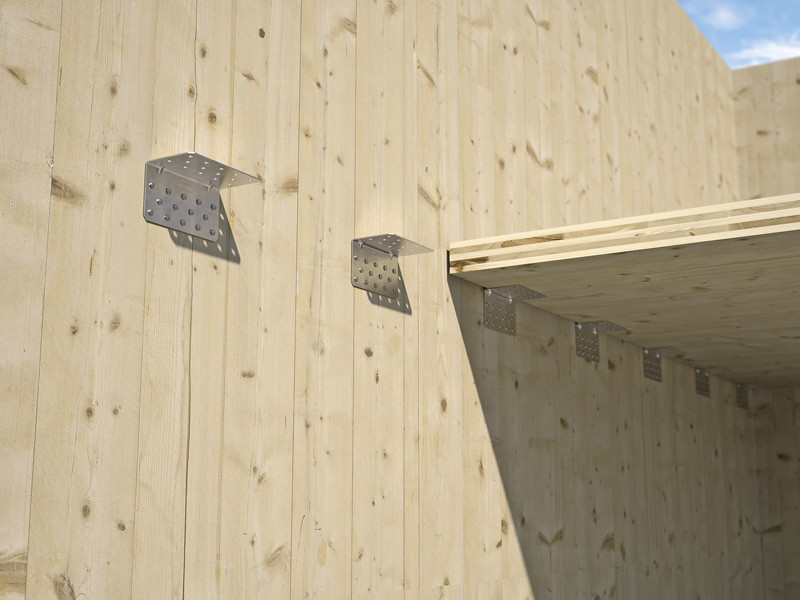

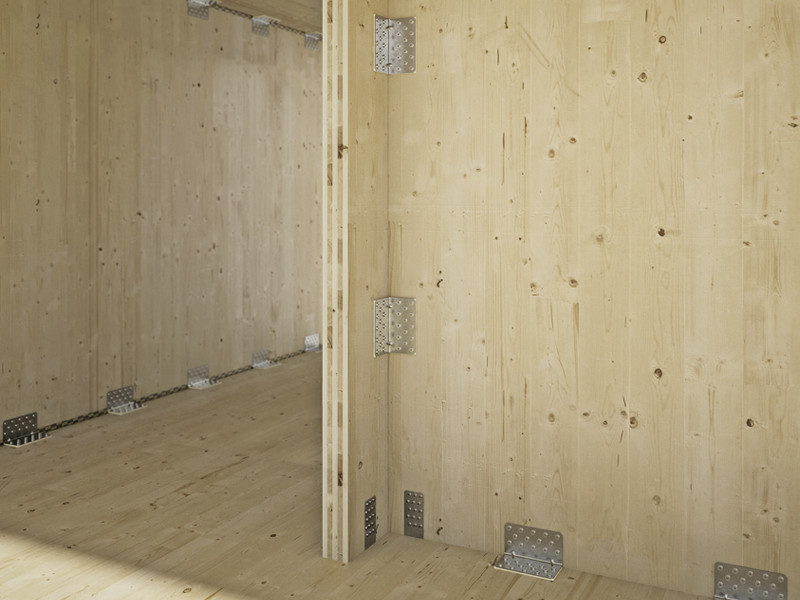

Die Werte dieser Winkelverbinder für Holz sind ebenfalls mit zwischengelegten Schalldämmprofilen zertifiziert. Die Befestigung mit Schrauben HBS PLATE Ø8 mittels eines Schraubers erleichtert die Montage, sodass unter sicheren und komfortablen Bedingungen gearbeitet werden kann. Der Winkel kann durch Entfernen der Schrauben mühelos ausgebaut werden. TITAN S, die dreidimensionale Platte für Holz aus Kohlenstoffstahl mit galvanischer Verzinkung, ist optimal für eine Anwendung auf BSP, Furnierschichtholz, Massiv- und Brettschichtholz und Holzwerkstoffplatten.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
TITAN S - TCS
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TCS240 | 240 | 123 | 130 | 3 | 10 |

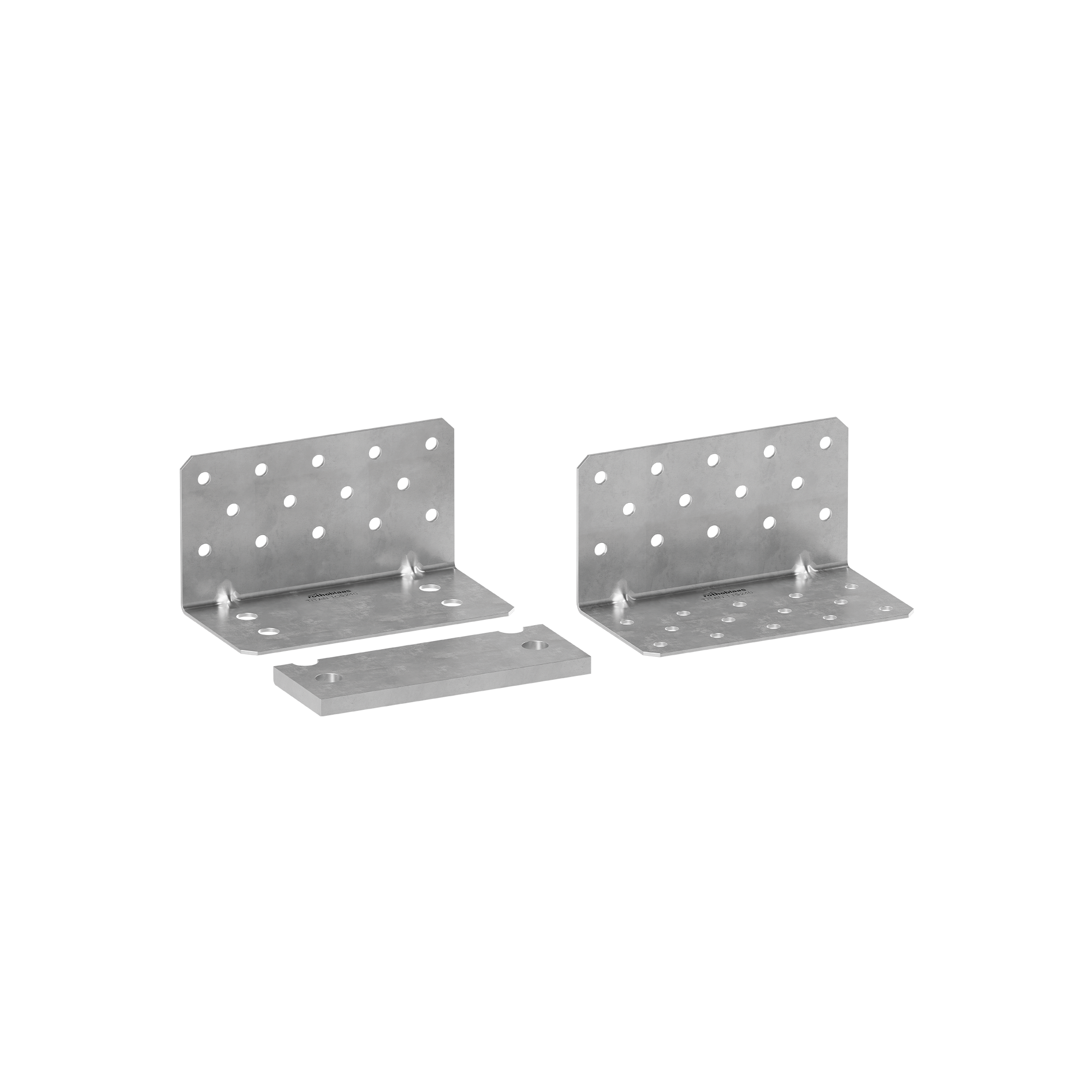

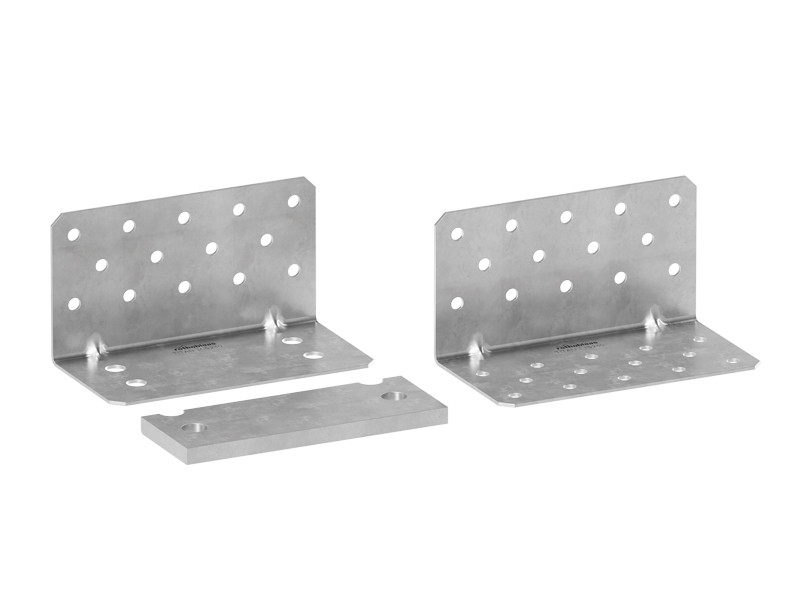

TITAN WASHER - TCW240
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| TCW240 | 230 | 73 | 12 | 1 |
TITAN S - TTS
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TTS240 | 240 | 130 | 130 | 3 | 10 |
XYLOFON PLATE - TITAN S
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| XYL35120240 | 240 | 120 | 6 | 10 |
