WINKELVERBINDER FÜR ZUGKRÄFTE
WHT

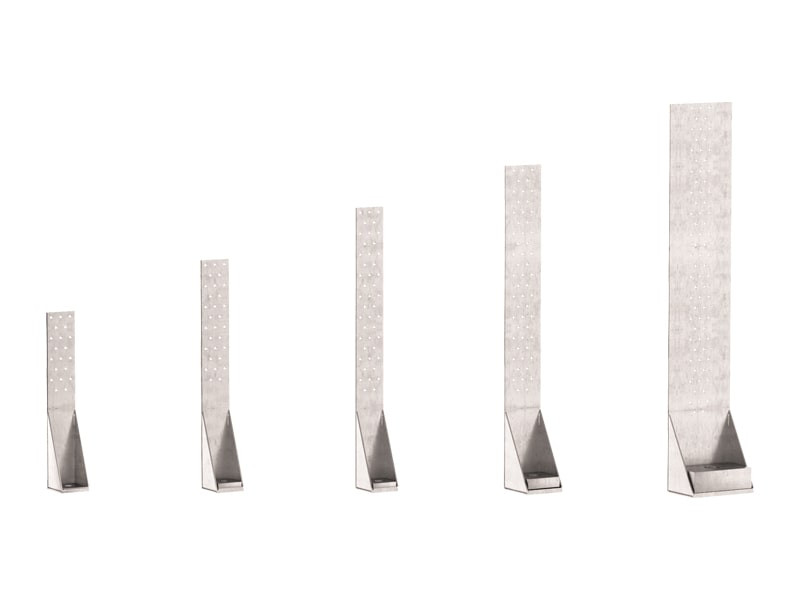

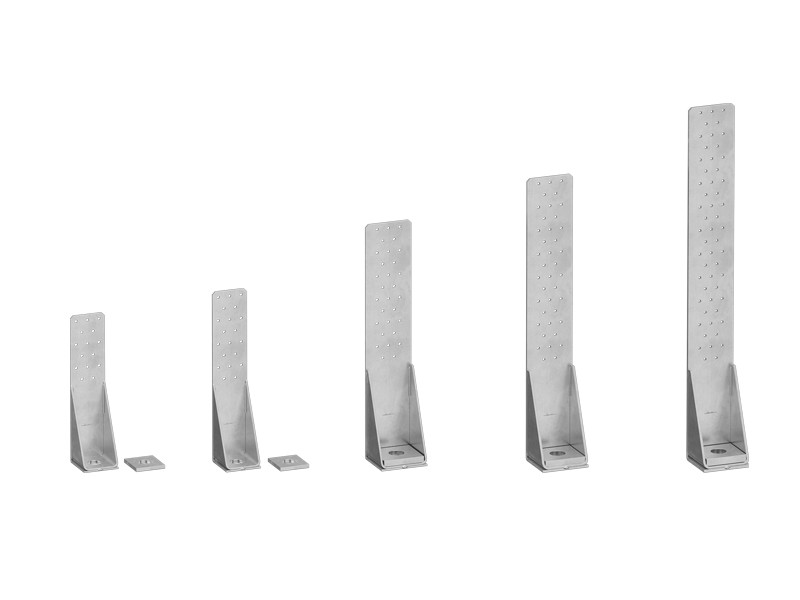

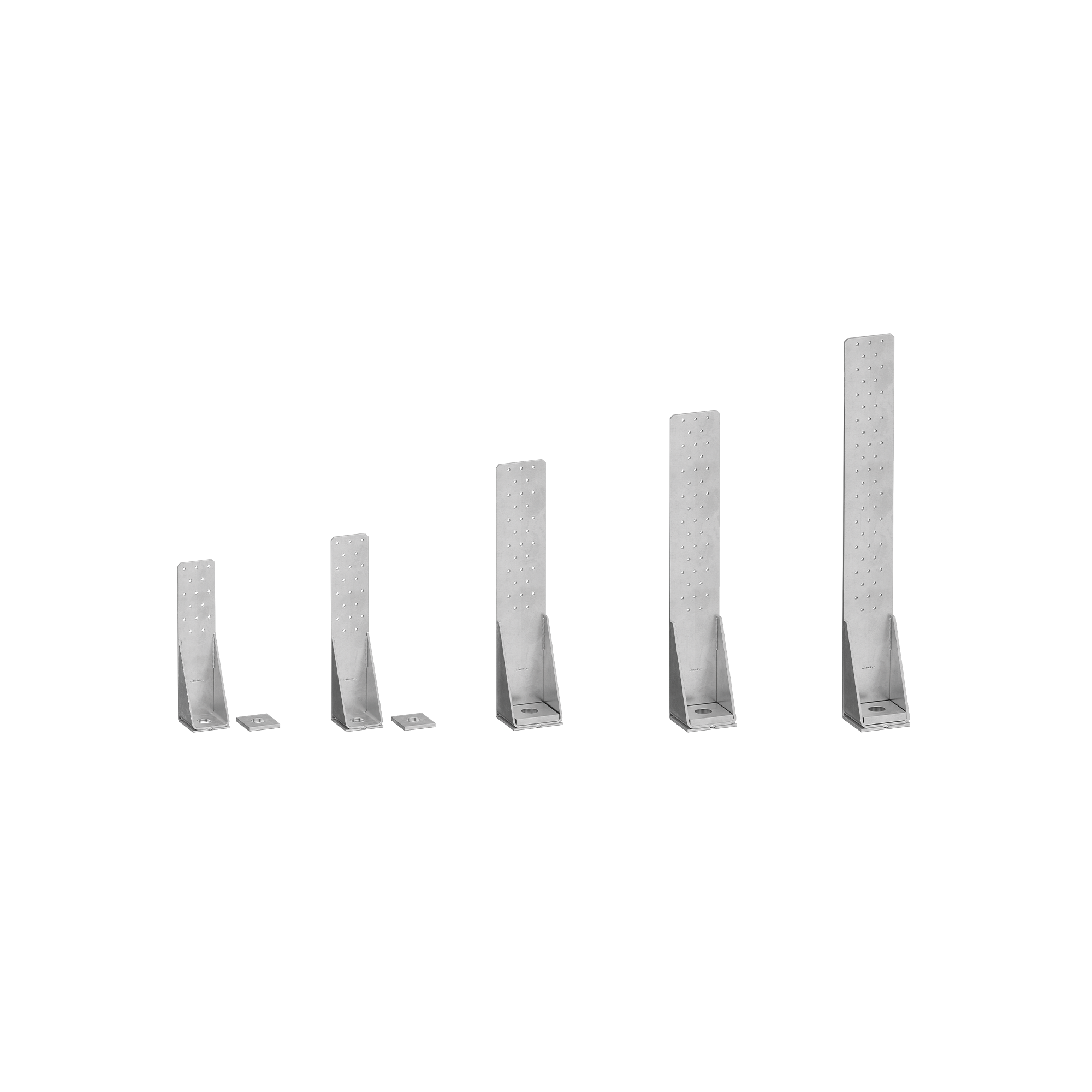

WHT ist der Winkelverbinder für Holz in 5 Größen, der in Kombination mit den 5 erhältlichen Unterlegscheiben 10 Konfigurationsmöglichkeiten bietet, die jede statische Leistungsanforderung erfüllen.
WINKELPLATTEN FÜR HOLZ WHT; EINE DRUCKPLATTE FÜR JEDE STATISCHE ANFORDERUNG

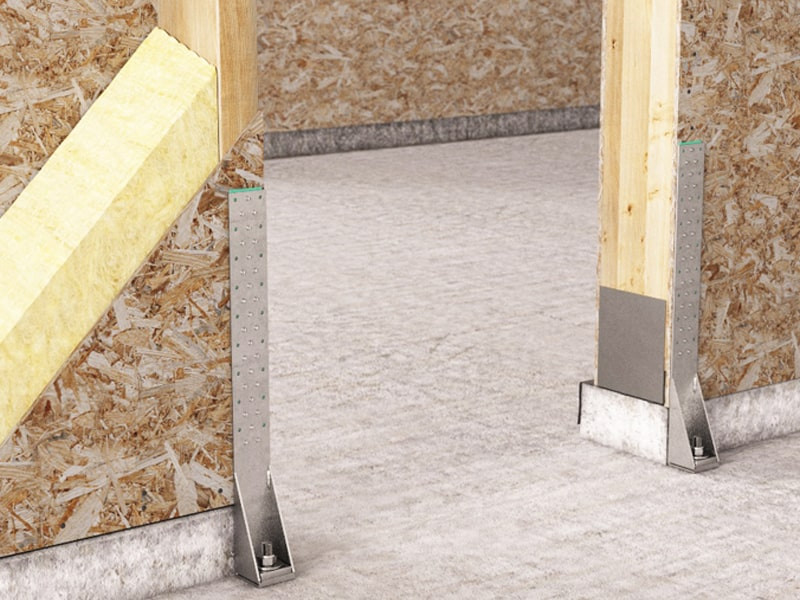

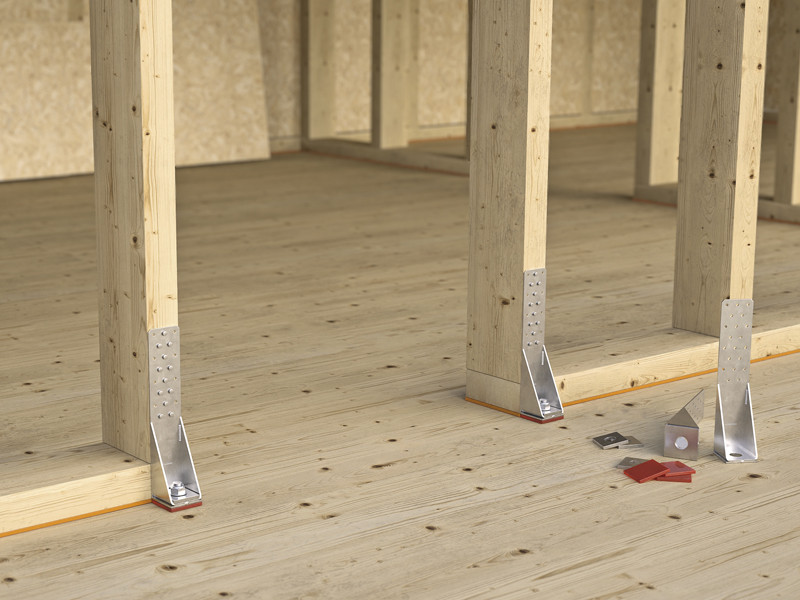

Die 5 Winkel-Versionen können mit mehreren Unterlegscheiben kombiniert werden, um dem Planer und Zimmerer die Wahl der richtigen Anwendung sowohl auf Massivholzplatten (Brettsperrholz - Cross Laminated Timber) als auch in Rahmenbauweise (Platform Frame) zu erleichtern.
Der Stahl S355, die seitlichen Verstärkungsflansche und das Loch mit vergrößertem Durchmesser garantieren hohe Festigkeitswerte auch bei Anwendungen mit Teilausnagelung. Die Qualität der WHT-Platten wird durch verschiedene am Produkt und den entsprechenden Befestigungen (Nägel, Schrauben, Gewindestange und chemische Dübel) vorgenommene Prüfungen belegt.
Im Rahmen des Forschungsprojektes Seismic-rev wurden die Verbindung und die entsprechenden Befestigungselemente zahlreichen statischen und zyklischen Prüfungen unterzogen, durch welche Festigkeitsparameter (Kser) und Duktilitätswerte geliefert wurden.

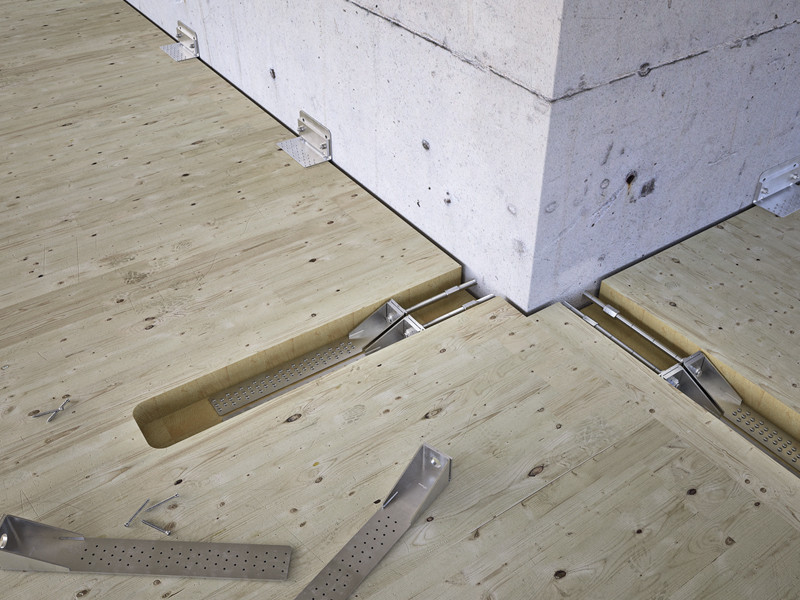

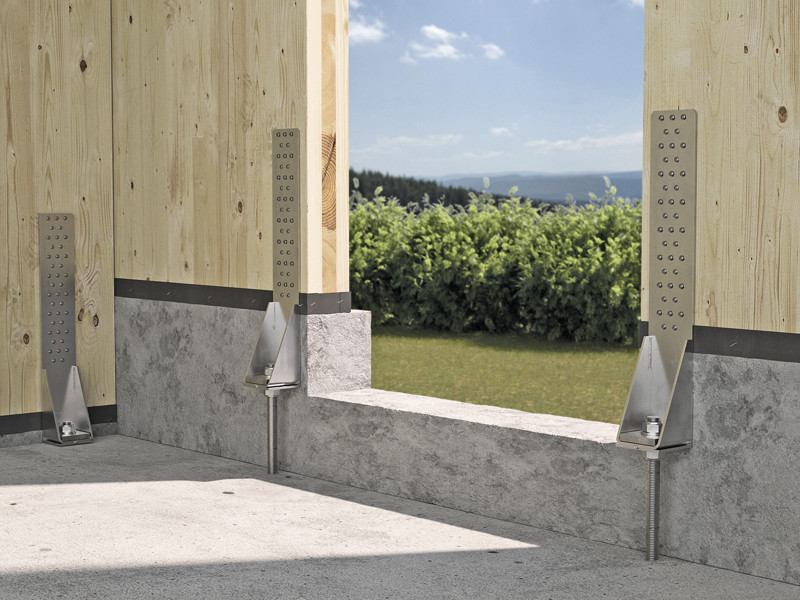

Der Winkelverbinder WHT ist ideal zur Fertigung von Holz-Beton- und Holz-Holz-Zugverbindungen für Platten und Balken aus Brettsperrholz, Rahmenkonstruktionen, Holzwerkstoffplatten, Furnierschichtholz, Massivholz und Brettschichtholz.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Technisches Datenblatt USA | |
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
WINKEL WHT
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WHT340 | 60 | 63 | 340 | 10 |
| WHT440 | 60 | 63 | 440 | 10 |
| WHT540 | 60 | 63 | 540 | 10 |
| WHT620 | 80 | 83 | 620 | 10 |
| WHT740 | 140 | 83 | 740 | 1 |
UNTERLEGSCHEIBE WHTW
| ART.-NR. | d₁
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| WHTW50 | 18 | 50 | 56 | 10 | 80 |
| WHTW50L | 22 | 50 | 56 | 10 | 80 |
| WHTW70 | 22 | 70 | 77 | 20 | 20 |
| WHTW70L | 26 | 70 | 77 | 20 | 20 |
| WHTW130 | 29 | 130 | 77 | 40 | 1 |
Specifications
WHT
Lieferung und Installation von Zuganker für Holzkonstruktionen, Typologie WHT.
CE-Kennzeichnung nach ETA 11/0086
Anwendungsbereiche:
- Verbindungen Holz-Beton, OSB-Beton, Holz-Holz, Holz-OSB und Holz-Stahl
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- H (mm) = :
- Loch unten (mm) = : Ø
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WHT + WASHER
Lieferung und Installation von Zuganker für Holzkonstruktionen, Typologie WHT + washer.
CE-Kennzeichnung nach ETA 11/0086
Anwendungsbereiche:
- Verbindungen Holz-Beton, OSB-Beton, Holz-Holz, Holz-OSB und Holz-Stahl
Material:
-Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
Winkelverbinder:
– H (mm) = :
– Loch unten (mm) = : Ø
Unterlegscheibe: :
- Stärke s (mm) = :
- Löcher (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WHT XXL + WASHER
Lieferung und Installation von Zuganker für hohe Zugkräfte für Holzkonstruktionen, Typologie WHT XXL + washer.
CE-Kennzeichnung nach ETA 11/0086
Anwendungsbereiche:
- Verbindungen Holz-Beton, OSB-Beton, Holz-Holz, Holz-OSB und Holz-Stahl
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
Winkelverbinder: :
– H (mm) = :
– Loch unten (mm) = : Ø
Unterlegscheibe:
- Stärke s (mm) = :
- Löcher (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
