PLATTEN FÜR HOLZ-BETON-ZUGKRÄFTE

WHT PLATE C

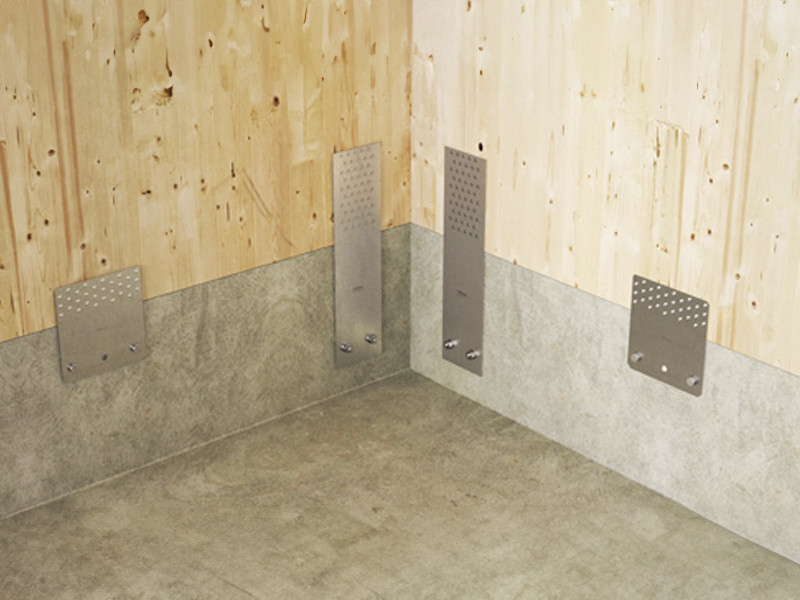

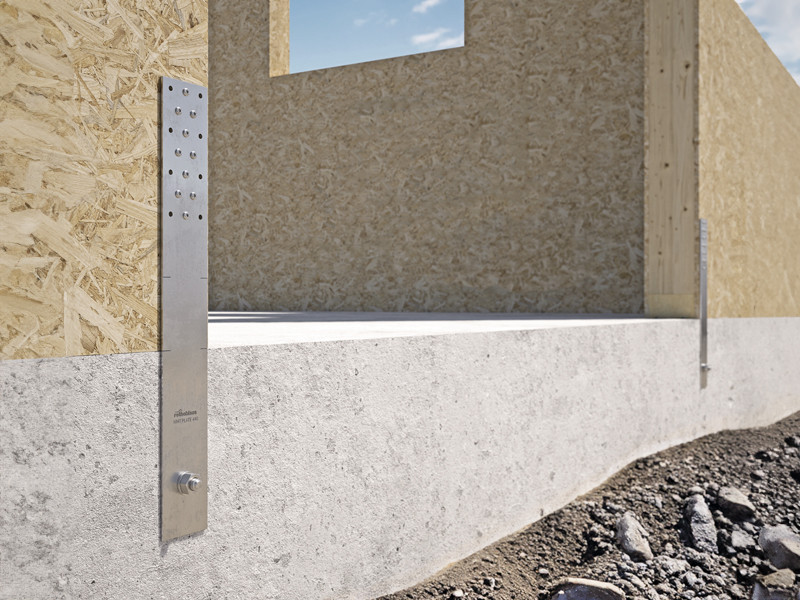

Die Platte für Holz WHT PLATE C eignet sich ganz besonders für kontinuierliche Zugverbindungen von Brettsperrholzplatten und Rahmenkonstruktionen an Unterkonstruktionen aus Stahlbeton.

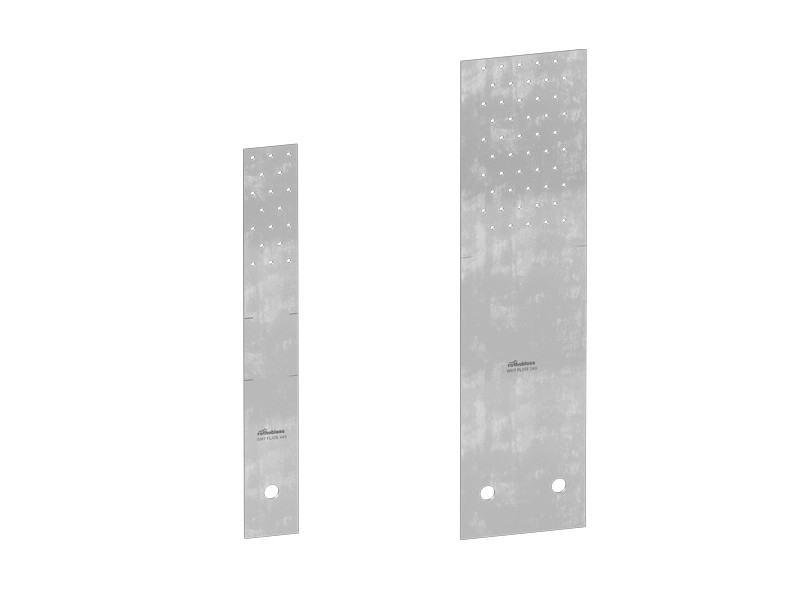

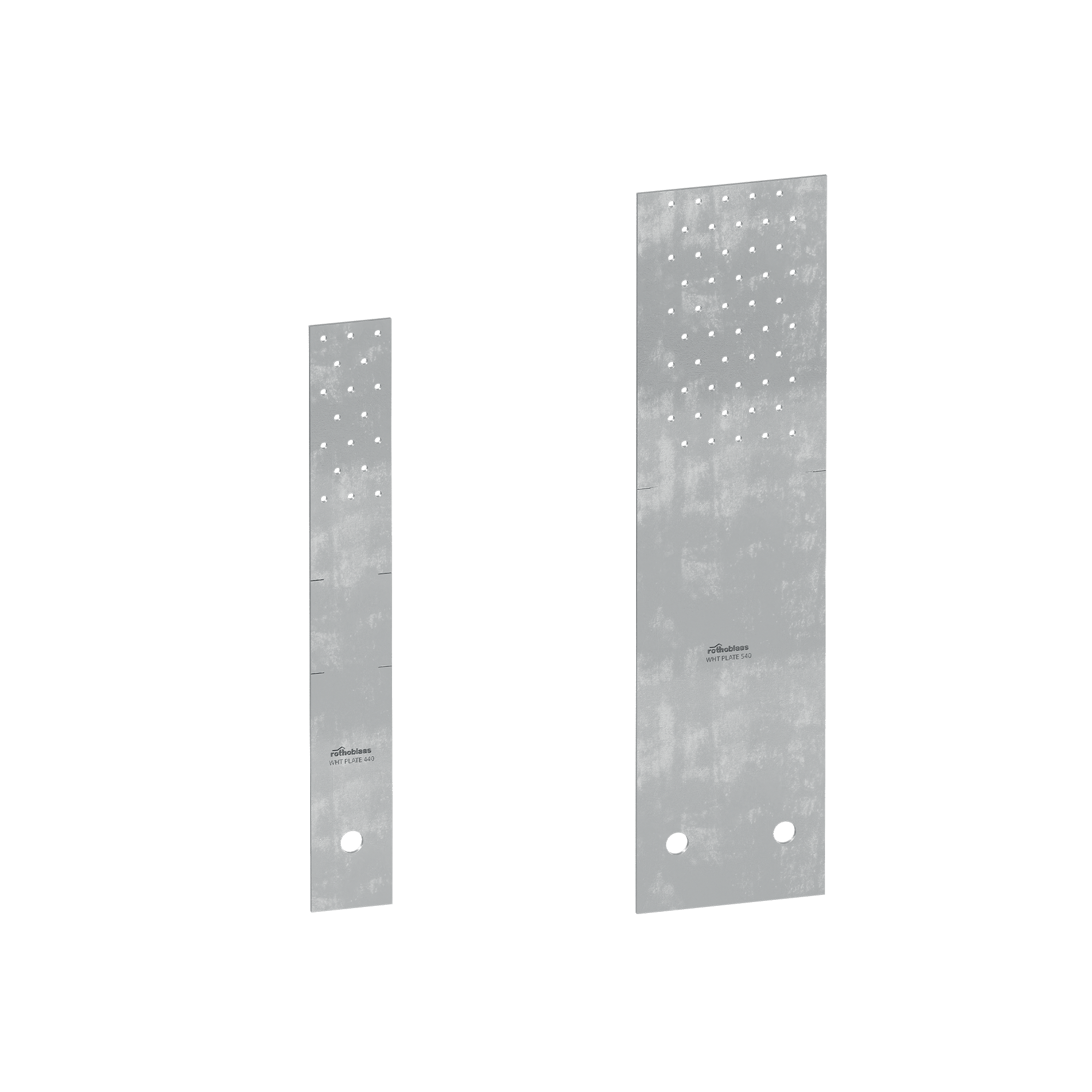

In zwei Ausführungen erhältlich: WHT PLATE 440 für Holzrahmenbauweise und WHT PLATE 540 für Konstruktionen mit Brettsperrholz.

WHT PLATE C, DIE METALLPLATTE FÜR HOLZ-BETON-ZUGVERBINDUNGEN

Aufgrund der hohen Zugfestigkeit kann die Menge der eingesetzten Platten angepasst und eine deutliche Zeitersparnis garantiert werden. Produkte mit CE-Kennzeichnung und vorberechneten/direkt nutzbaren Festigkeitswerten auch bei verschiedenen Aufkantungsstärken.

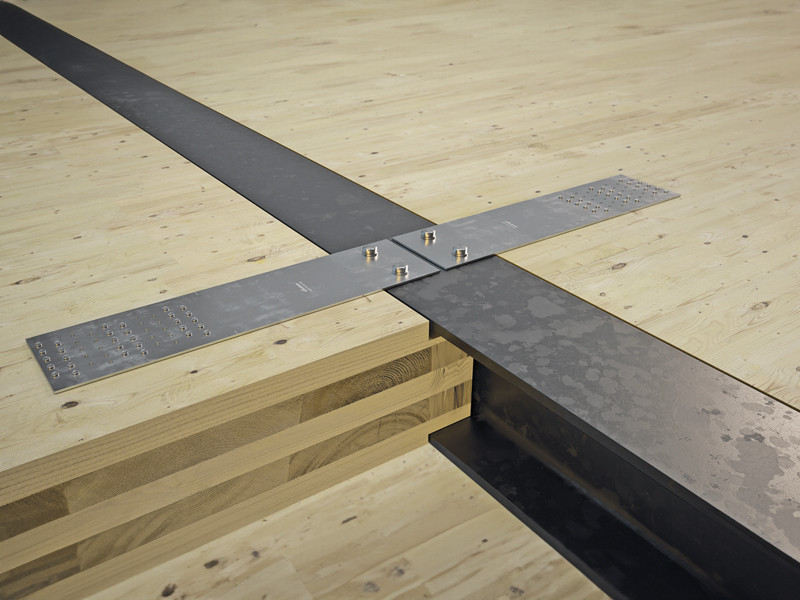

Abgesehen von seiner natürlichen Funktion ist dieser Verbinder ideal, um auch schwierige Situationen zu lösen, bei denen Zugkräfte von Holz auf Beton übertragen werden müssen. Vorberechnete teilweise Ausnagelungen können bei unterschiedlich starker Beanspruchung oder einer Ausgleichsschicht verwendet werden.

Hergestellt aus Kohlenstoffstahl mit galvanischer Verzinkung und optimal für eine Anwendung auf Brettsperrholz, Furnierschichtholz, Massiv- und Brettschichtholz, Rahmenkonstruktionen und Holzwerkstoffplatten.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
CAD File
BIM.ifc File
BIM.rfa File

WHT PLATE C

ART.-NR. B
[mm]
H
[mm]
s
[mm]
Stk.
WHTPLATE440 60 440 3 10
WHTPLATE540 140 540 3 10

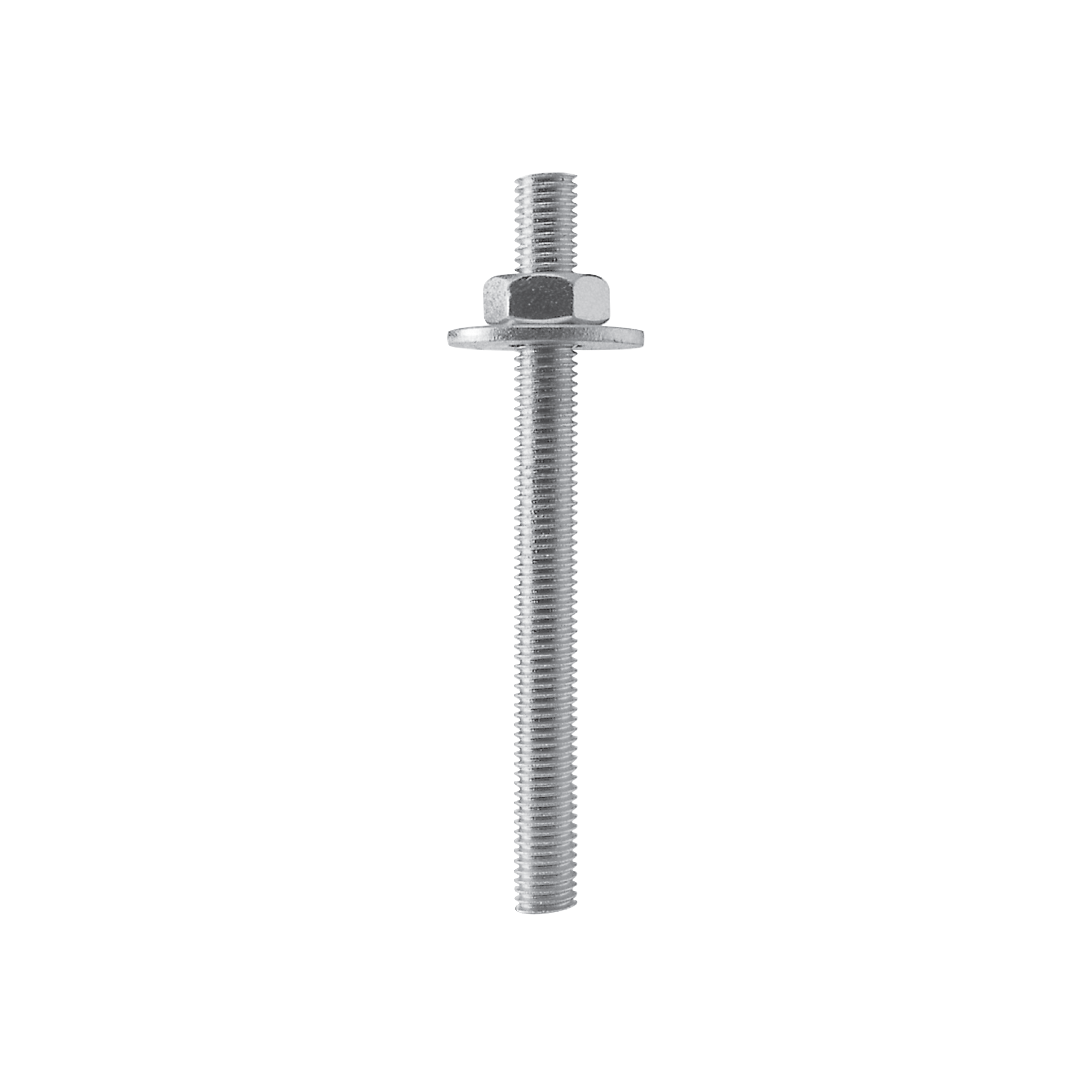

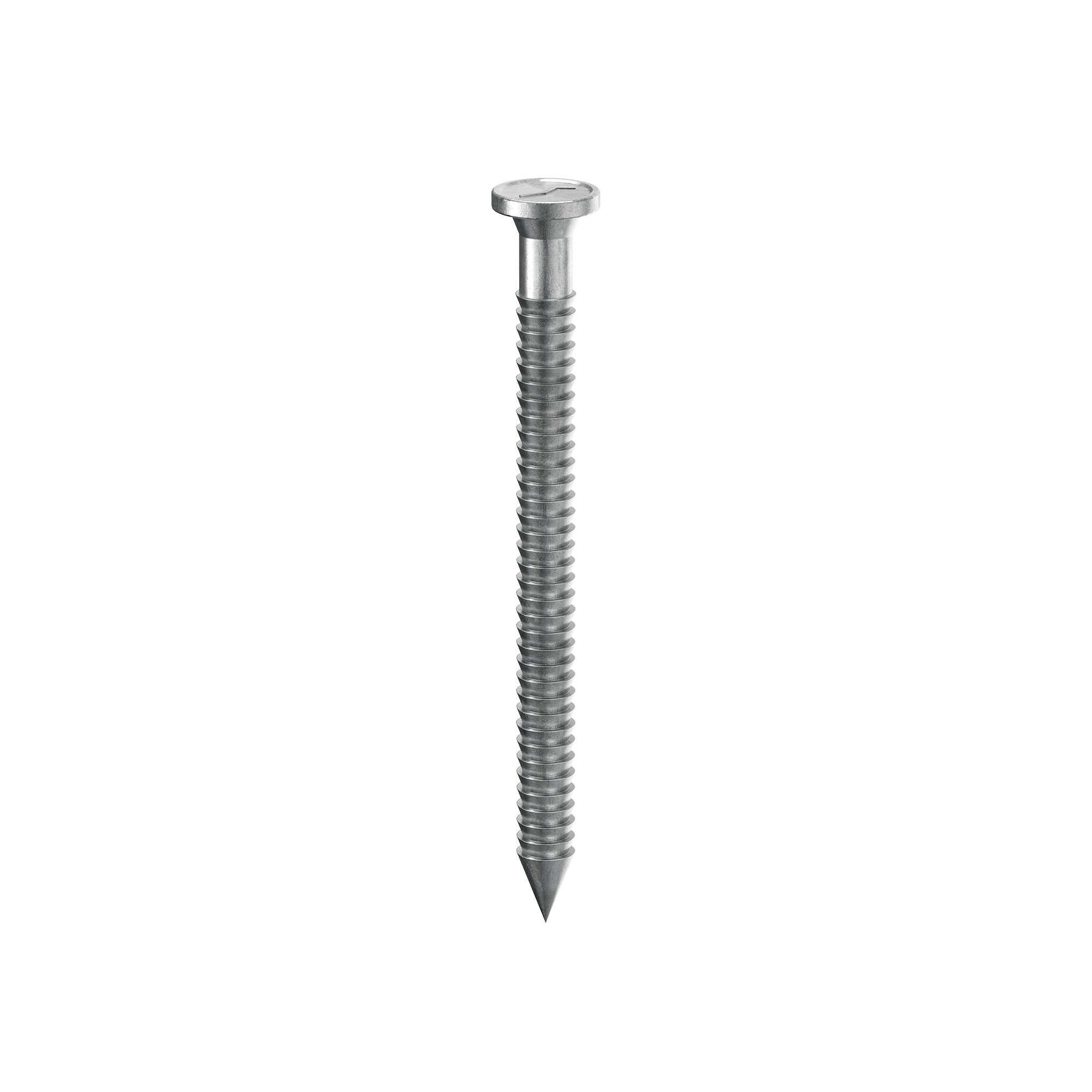

Zugehörige Produkte
