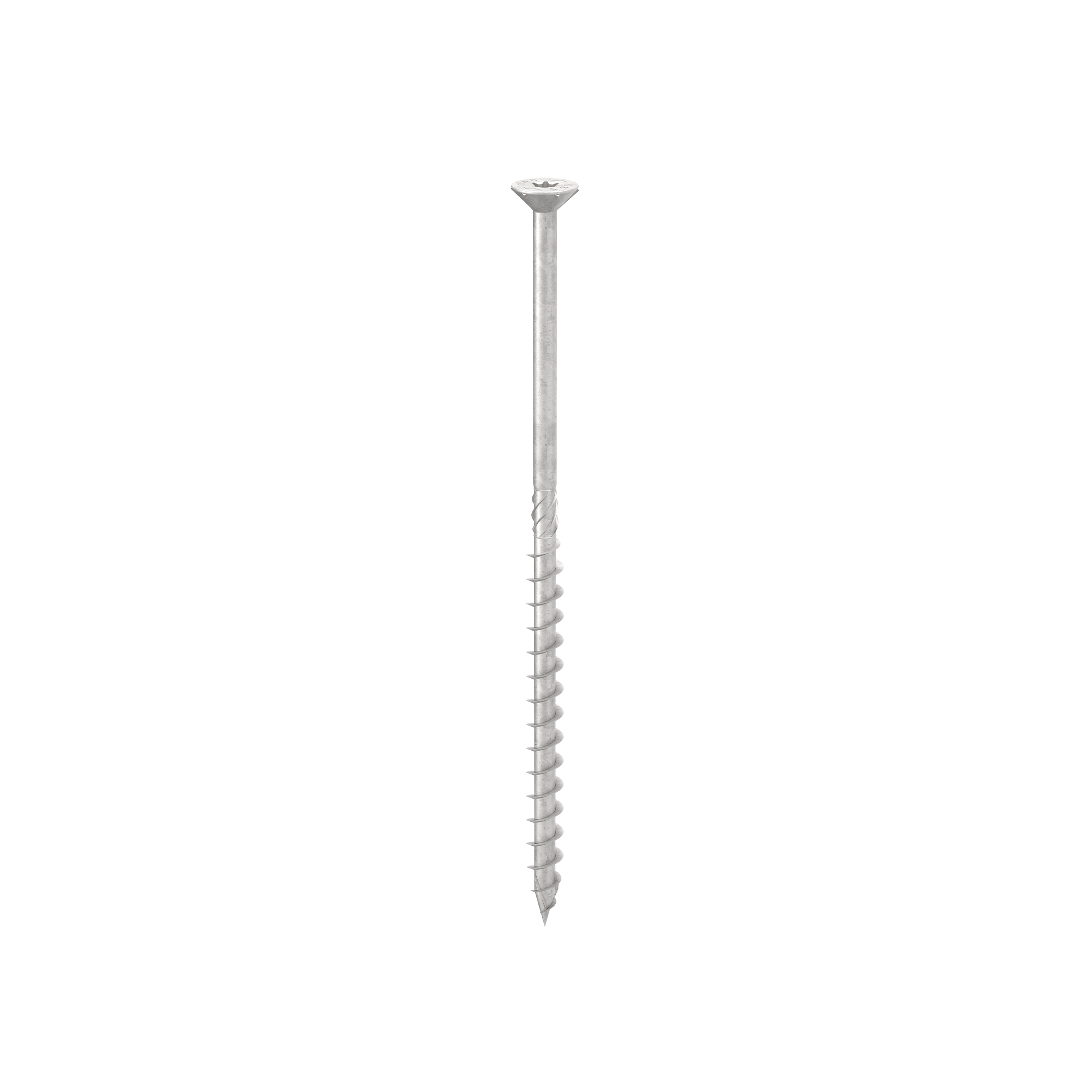

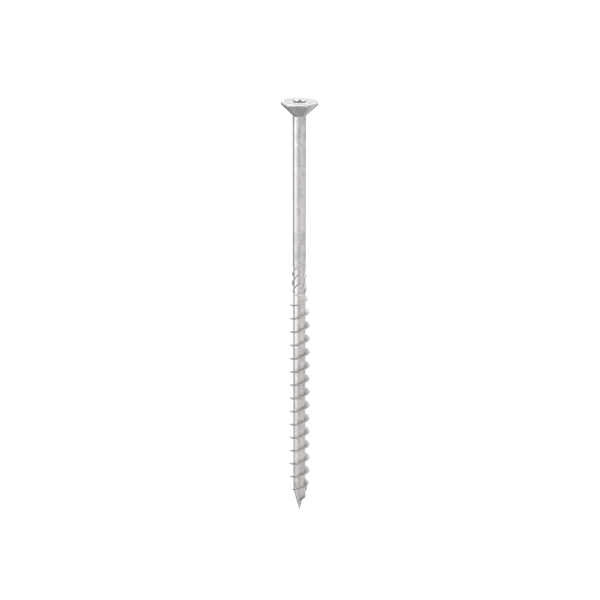

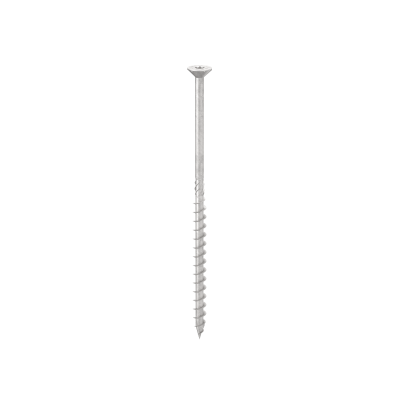

HBS EVO

SENKKOPFSCHRAUBE

HBS EVO ist eine der widerstandsfähigsten Holzbauschrauben für den Außenbereich. Dank der speziellen Oberflächenbehandlung kann sie in Nutzungsklasse 3 und in Korrosionskategorie C4verwendet werden.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

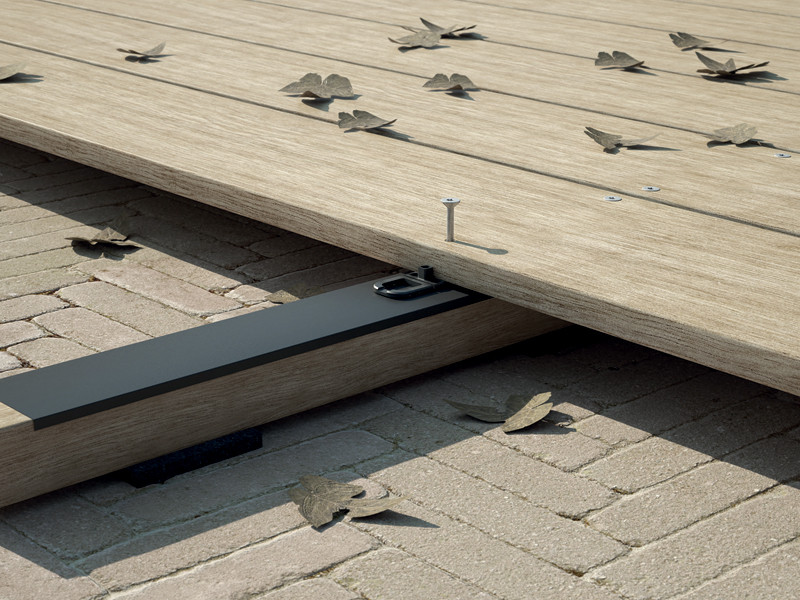

Holzbauschrauben für tragende Konstruktionen im Außenbereich und in aggressiven Umgebungen: Mit HBS EVO treffen Sie die beste Wahl.

Die spezielle C4 EVO-Mehrfachbeschichtung von 20 μm und einer Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes macht HBS EVO zur perfekten Schraube für die Verwendung im Außenbereich und in aggressiven Umgebungen.

Zugelassen für die Verwendung bei statisch tragenden Verbindungen, bei denen die Schraube in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°). Das asymmetrische „Schirm“-Gewinde gewährleistet einen hervorragenden Einzug in das Holz. HBS EVO zeichnet sich durch hervorragende Festigkeit aus: Die durchgeführten Tests ergaben eine ausgezeichnete Bruchfestigkeit, ein hohes Fließmoment des Stahls (fy,k = 1000 N/mm2) und die sehr hohe Torsionsfestigkeit ftor,k für sicheres Einschrauben.

Zertifizierung für die Verwendung im Außenbereich bei Nutzungsklasse 3 und Korrosionskategorie C4.

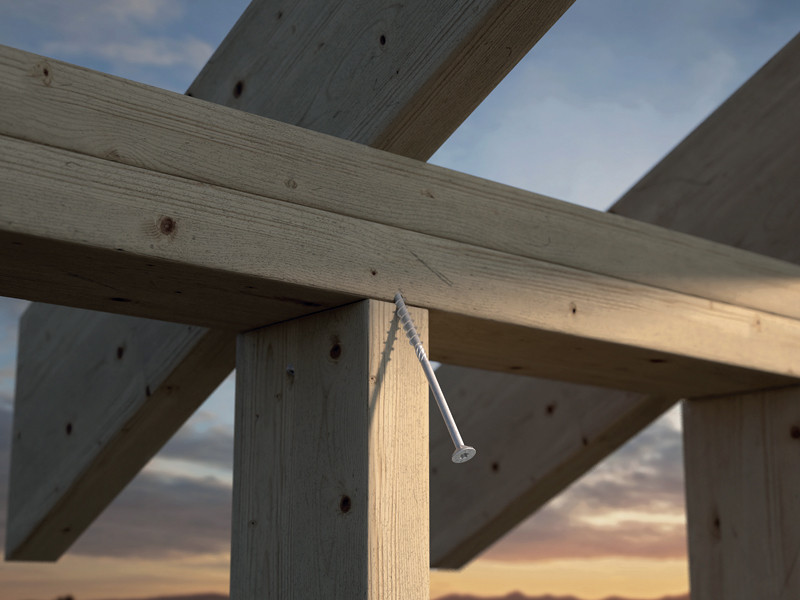

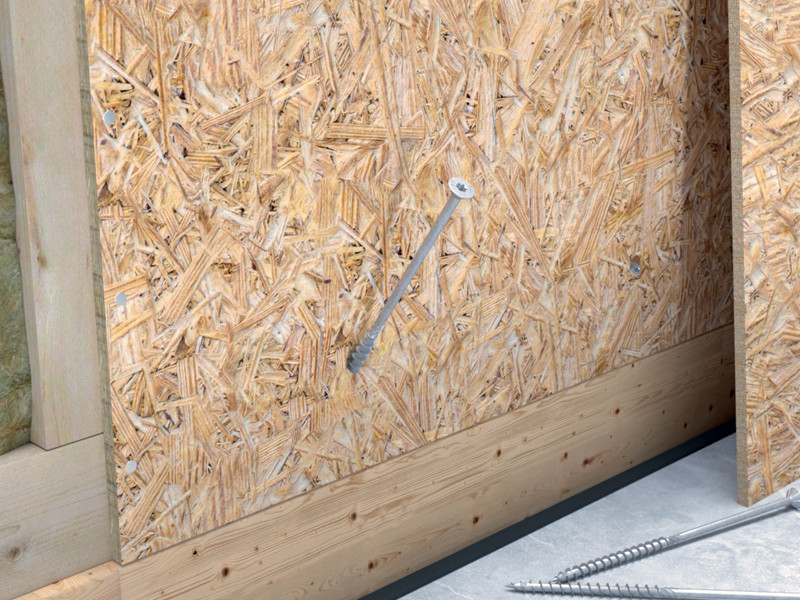

Hervorragend geeignet zur Befestigung von Rahmenpaneelen und Fachwerkträgern (Rafter, Truss), bietet ausgezeichnete Leistungen bei der Befestigung auf Massiv- und Schichtholz, BSP, Furnierschichtholz (LVL) und Harthölzern.
Die Werte von HBS EVO sind auch für Harthölzer geprüft, zertifiziert und berechnet.

Technische Dokumentation

Technisches Datenblatt
Sprache wählen
Leitfaden Mindestabstände
Sprache wählen
ICC-ES Evaluation report USA

Sprache wählen
ICC-ES Listing report CANADA

Sprache wählen
ETA-Zertifizierung

Sprache wählen
CAD File

Sprache wählen
BIM.ifc File

Sprache wählen
BIM.rfa File

Sprache wählen

HBS EVO

ART.-NR.		info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	Stk.	DOP
HBSEVO440		-	4	40	24	0.16	1 9/16''	15/16''	TX20	500
HBSEVO450		-	4	50	30	0.16	1 15/16''	1 3/16''	TX20	400
HBSEVO460		-	4	60	35	0.16	2 3/8''	1 3/8''	TX20	200
HBSEVO4545		-	4.5	45	30	0.18	1 3/4''	1 3/16''	TX20	400
HBSEVO4550		-	4.5	50	30	0.18	1 15/16''	1 3/16''	TX20	200
HBSEVO4560		-	4.5	60	35	0.18	2 3/8''	1 3/8''	TX20	200
HBSEVO4570		-	4.5	70	40	0.18	2 3/4''	1 9/16''	TX20	200
HBSEVO4580	New	-	4.5	80	40	0.18	3 1/8''	1 9/16''	TX20	200	-
HBSEVO550		-	5	50	24	0.2	1 15/16''	15/16''	TX25	200
HBSEVO560		-	5	60	30	0.2	2 3/8''	1 3/16''	TX25	200
HBSEVO570		-	5	70	35	0.2	2 3/4''	1 3/8''	TX25	100
HBSEVO580		-	5	80	40	0.2	3 1/8''	1 9/16''	TX25	100
HBSEVO590		-	5	90	45	0.2	3 1/2''	1 3/4''	TX25	100
HBSEVO5100		-	5	100	50	0.2	4''	1 15/16''	TX25	100
HBSEVO660		-	6	60	30	0.24	2 3/8''	1 3/16''	TX30	100
HBSEVO670		-	6	70	40	0.24	2 3/4''	1 9/16''	TX30	100
HBSEVO680		-	6	80	40	0.24	3 1/8''	1 9/16''	TX30	100
HBSEVO6100		-	6	100	50	0.24	4''	1 15/16''	TX30	100
HBSEVO6120		-	6	120	60	0.24	4 3/4''	2 3/8''	TX30	100
HBSEVO6140		-	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
HBSEVO6160		-	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
HBSEVO6180		-	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
HBSEVO6200		-	6	200	75	0.24	8''	2 15/16''	TX30	100
HBSEVO8100		-	8	100	52	0.32	4''	2 1/16''	TX40	100
HBSEVO8120		-	8	120	60	0.32	4 3/4''	2 3/8''	TX40	100
HBSEVO8140		-	8	140	60	0.32	5 1/2''	2 3/8''	TX40	100
HBSEVO8160		-	8	160	80	0.32	6 1/4''	3 1/8''	TX40	100
HBSEVO8180		-	8	180	80	0.32	7 1/8''	3 1/8''	TX40	100
HBSEVO8200		-	8	200	80	0.32	8''	3 1/8''	TX40	100
HBSEVO8220		-	8	220	80	0.32	8 5/8''	3 1/8''	TX40	100
HBSEVO8240		-	8	240	80	0.32	9 1/2''	3 1/8''	TX40	100
HBSEVO8260		-	8	260	80	0.32	10 1/4''	3 1/8''	TX40	100
HBSEVO8280		-	8	280	80	0.32	11''	3 1/8''	TX40	100
HBSEVO8300		-	8	300	100	0.32	11 3/4''	4''	TX40	100
HBSEVO8320		-	8	320	100	0.32	12 5/8''	4''	TX40	100
