DÄMMSTOFFDÜBEL ZUM BEFESTIGEN VON DÄMMSTOFFEN AN MAUERWERK ISULFIX
ISULFIX: Befestigen von Dämmplatten ohne Wärmebrücken mit WDVS-Dübeln
Die ISULFIX-Dämmstoffbefestiger sind speziell zur Befestigung von Dämmplatten an Mauerwerk in Wärmedämmverbundsystemen konzipiert. Die Technologie der Doppelspreizung mit vormontierten Stahlnägeln ermöglicht eine schnelle und flexible Befestigung, dabei gewährleistet sie mechanische Stabilität, ohne die Wärmeleistung des Dämmsystems zu beeinträchtigen.
Die WDVS-Dübel sind in verschiedenen Größen erhältlich, passend für unterschiedliche Dämmstoffstärken . Sie bieten eine zertifizierte Lösung für die Anwendung auf herkömmlichen Dämmplatten sowie, in Kombination mit einer zusätzlichen Unterlegscheibe, auf besonders weichen Dämmungen.
Die thermisch isolierte Befestigung spielt eine grundlegende Rolle bei der Sicherstellung einer durchgängigen Wärmedämmschicht und der Verringerung von Wärmeverlusten, die sich insbesondere an den Verankerungspunkten konzentrieren.

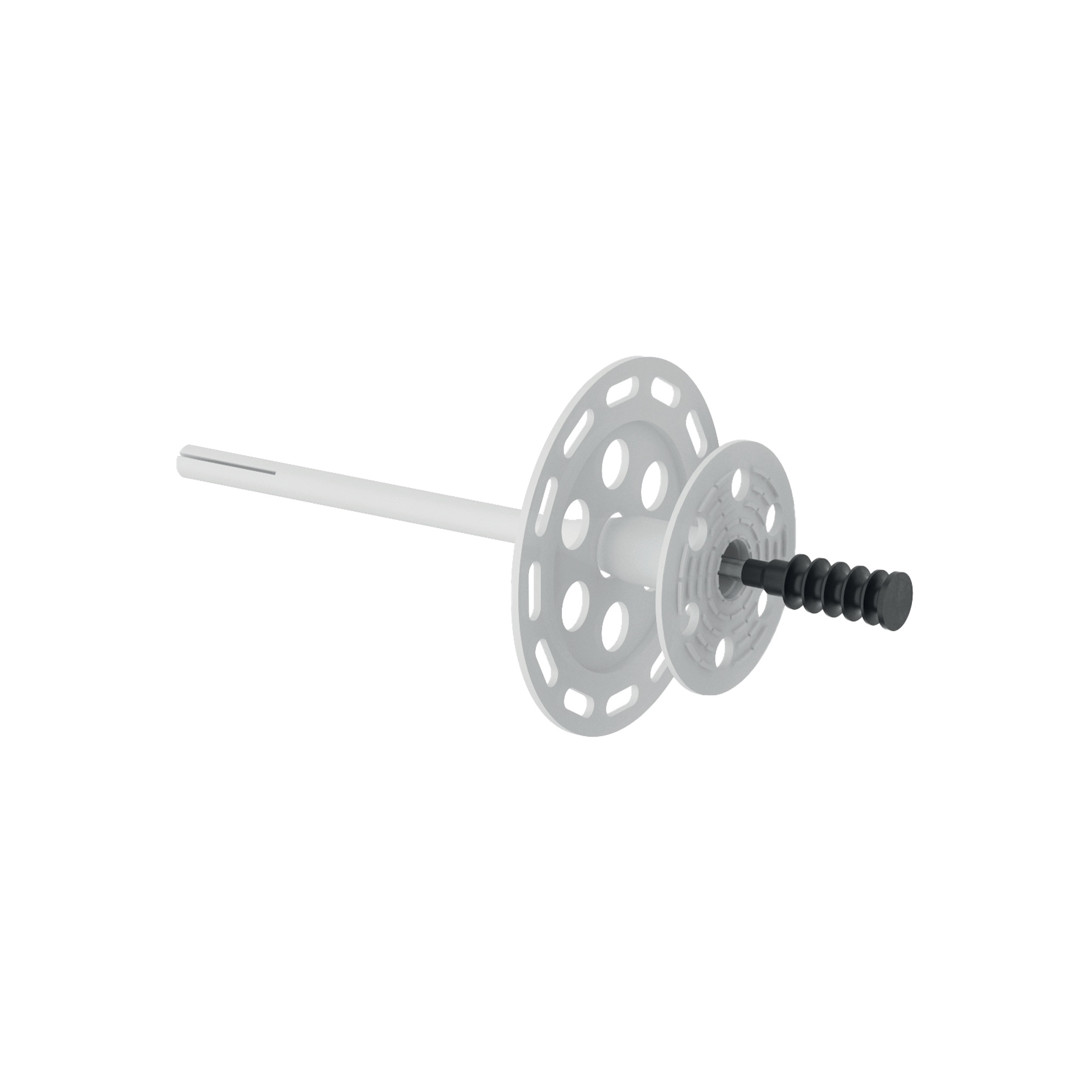

Die doppelte Spreizung gewährleistet eine gleichmäßige Lastverteilung auf der Oberfläche der Dämmplatten. Dadurch wird das Risiko von Beschädigungen reduziert und ein dauerhafter Halt selbst auf unebenen Untergründen aus Mauerwerk oder auf stark verformbaren Dämmstoffen sichergestellt.
Zertifizierung und Leistungen der Befestigungen auf Dämmung ISULFIX

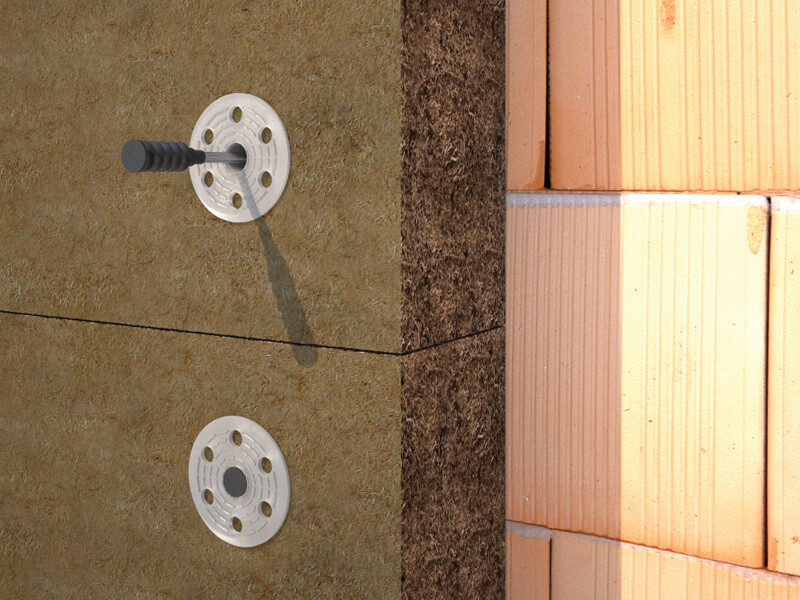

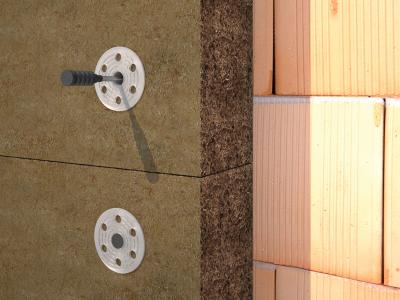

Die WDVS-Dübel ISULFIX mit doppelter Spreizung sind aus PVC Ø8 hergestellt. Diese Technologie garantiert eine sichere Befestigung auf Beton, Vollmauerwerk und Lochmauerwerk. Die CE-Zertifizierung nach ETA mit ausgewiesenen Festigkeitswerten gewährleistet eine nachweisbare Zuverlässigkeit sowie die Einhaltung der europäischen Normen. Dies stellt ein entscheidendes Kriterium für die vorschriftsmäßige Anwendung von Wärmedämmverbundsystemen an öffentlichen und Wohngebäuden dar.
Die vormontierten Stahlnägel erlauben eine direkte schnelle Montage ohne zusätzliche Komponenten, wodurch Bauzeiten und Fehlermargen reduziert werden.
ISULFIX weist in den Nutzungsklassen SC1 und SC2 eine herausragende Leistungsfähigkeit auf und gewährleistet mechanische Stabilität sowie Langlebigkeit sowohl in Innenräumen als auch in überdachten Außenbereichen, die vor Schlagregen geschützt sind.

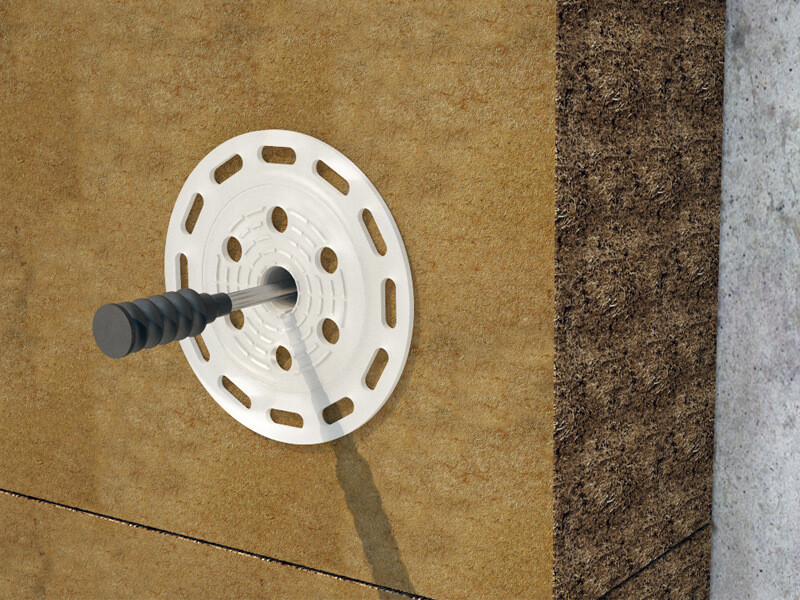

Die Dämmstoffbefestiger können mit der zusätzlichen Unterlegscheibe THERMOWASHER für Anwendungen auf besonders weichen oder verformbaren Wärmeisolierungen verwendet werden und garantieren eine gleichmäßige Lastverteilung sowie den Schutz der Dämmplatte.
Die Technologie der thermisch isolierten Befestigung ist die ideale Wahl für Wärmedämmverbundsysteme, bei denen die unterbrechungsfreie Wärmedämmung ein entscheidendes Planungselement für die Energieeffizienz der Gebäudehülle ist.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Korean
- Technisches Datenblatt Latvia
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
ISULFIX
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|
| ISULFIX8110 | 8 | 110 | 250 |
| ISULFIX8150 | 8 | 150 | 150 |
| ISULFIX8190 | 8 | 190 | 100 |
| ISULFIX90 | 90 | - | 250 |
Specifications
Wann wird die zusätzliche Unterlegscheibe für Dämmstoffdübel benötigt?
Die zusätzliche Unterlegscheibe ist erforderlich, wenn ISULFIX auf besonders weichen oder verformbaren Dämmstoffen verwendet wird, um die Last gleichmäßig zu verteilen und die Dämmplatte vor einer punktuellen Druckbelastung an der Dübelverankerung zu schützen. Die Unterlegscheibe vergrößert die Kontaktfläche und verringert das Risiko, dass das Dämmmaterial mit der Zeit reißt oder sich verschiebt.
Dämmstoffe mit niedriger Dichte (expandiertes Polystyrol, Mineralwolle, weiche Polyurethanschaumstoffe) verformen sich unter konzentrierter Belastung. Die zusätzliche Unterlegscheibe verteilt die Punktbelastung des Dämmstoffdübels auf eine gleichmäßige Druckfläche und bewahrt so den einwandfreien Zustand des Dämmstoffs.
