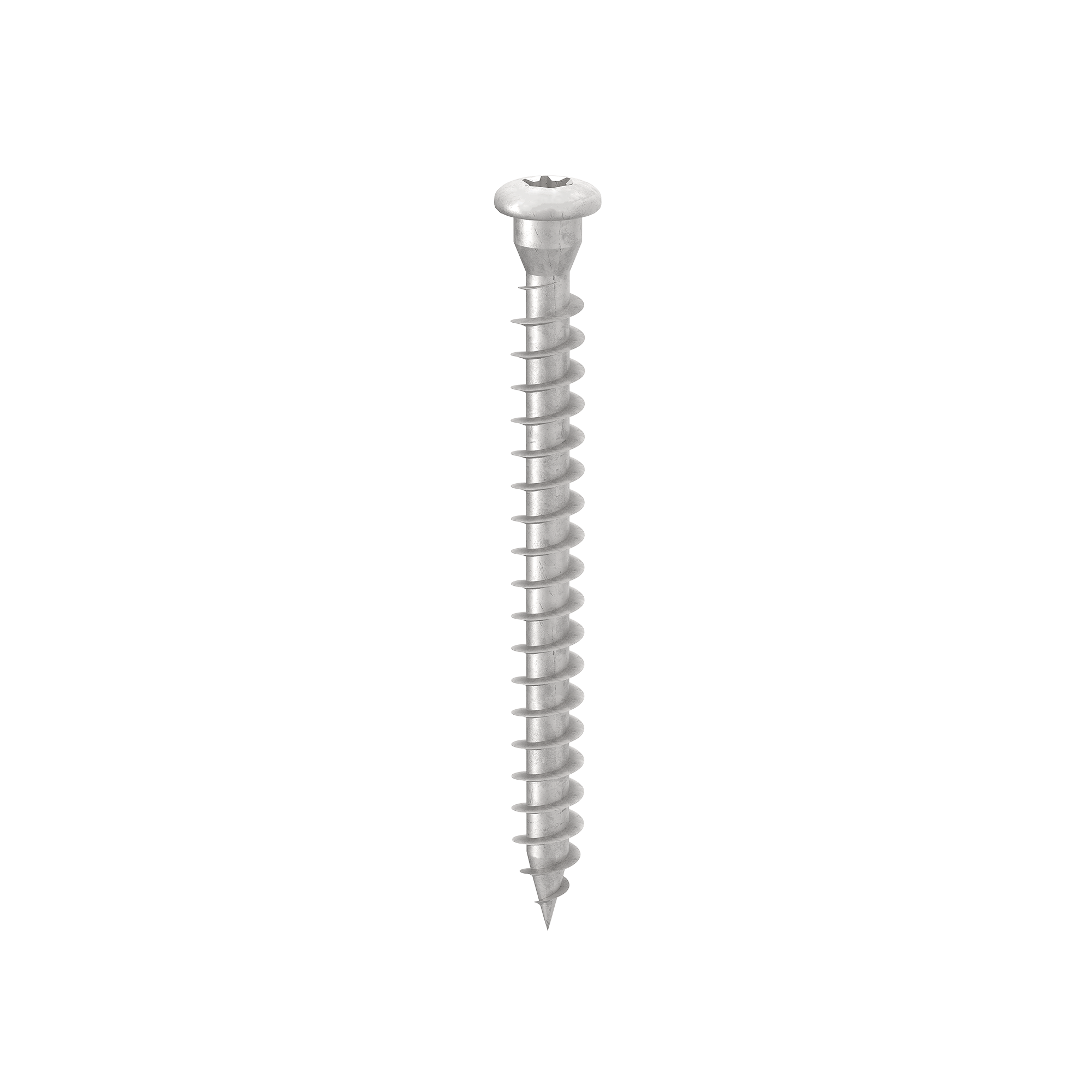

RUNDKOPFSCHRAUBE FÜR PLATTEN
LBS EVO

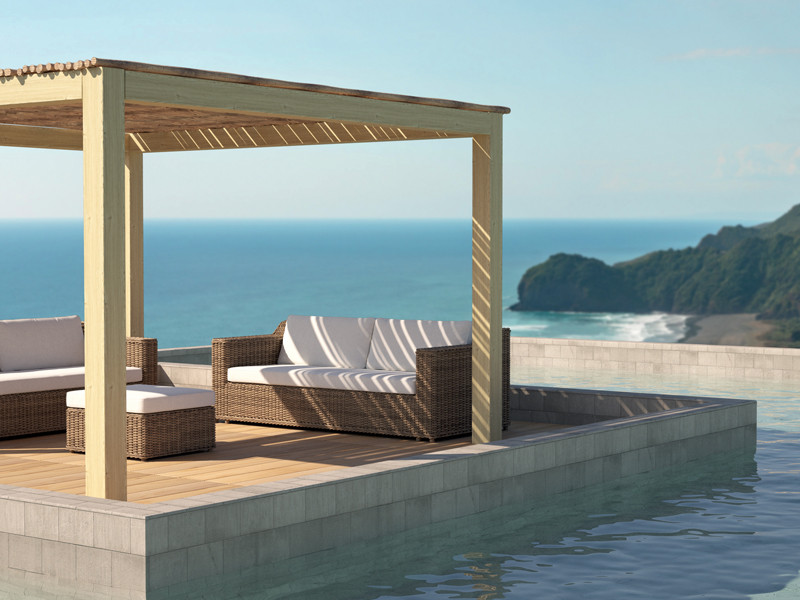

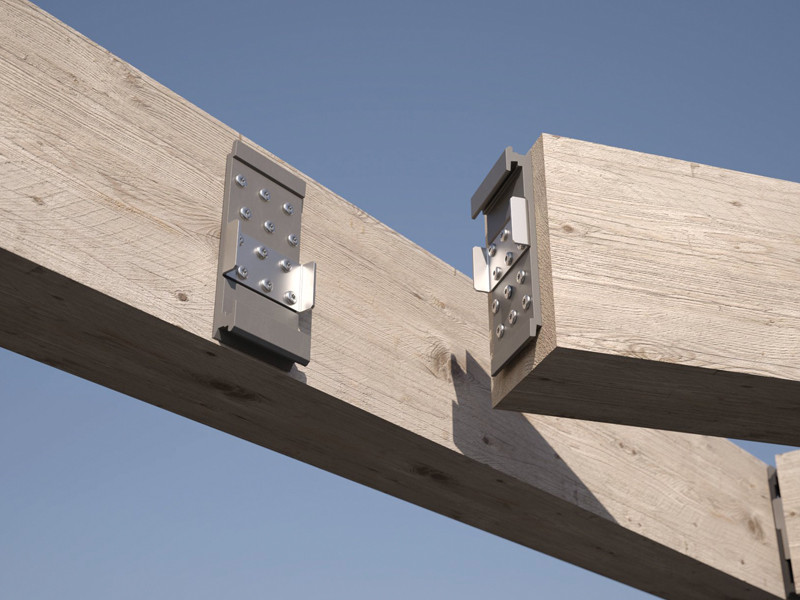

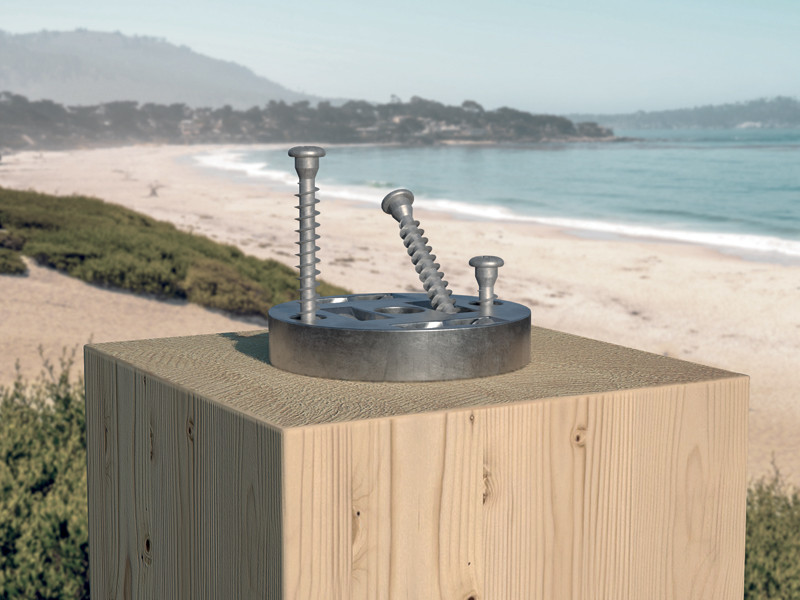

LBS Ausführung EVO für Stahl-Holz-Verbindungen im Außenbereich. Der Steckverbindungseffekt mit der Plattenbohrung garantiert ausgezeichnete statische Leistungen.
Die Korrosivitätskategorie (C4) der Beschichtung C4 EVO wurde vom Research Institutes of Sweden - RISE geprüft. Für Anwendungen auf Hölzern mit einem Säuregehalt (pH-Wert) über 4, wie Tanne, Lärche und Kiefer, geeignete Beschichtung (siehe S. 314).
Berechenbar gemäß Eurocode 5 bei Stahl-Holz-Verbindungen mit dickem Blech auch mit dünnen Metallelementen. Ausgezeichnete Scherfestigkeitswerte.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ICC-ES Evaluation report | |
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |

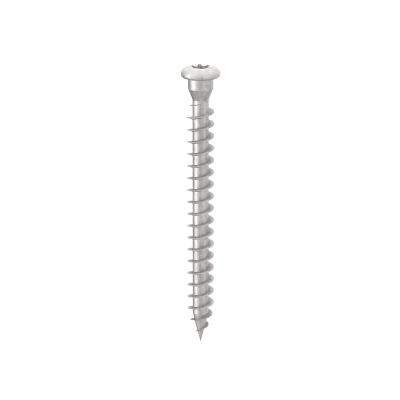

LBS EVO
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
TX | Stk. |
|---|---|---|---|---|
| LBSEVO540 | 5 | 40 | TX20 | 500 |
| LBSEVO550 | 5 | 50 | TX20 | 200 |
| LBSEVO560 | 5 | 60 | TX20 | 200 |
| LBSEVO570 | 5 | 70 | TX20 | 200 |
| LBSEVO780 | 7 | 80 | TX30 | 100 |
| LBSEVO7100 | 7 | 100 | TX30 | 100 |
