SHS

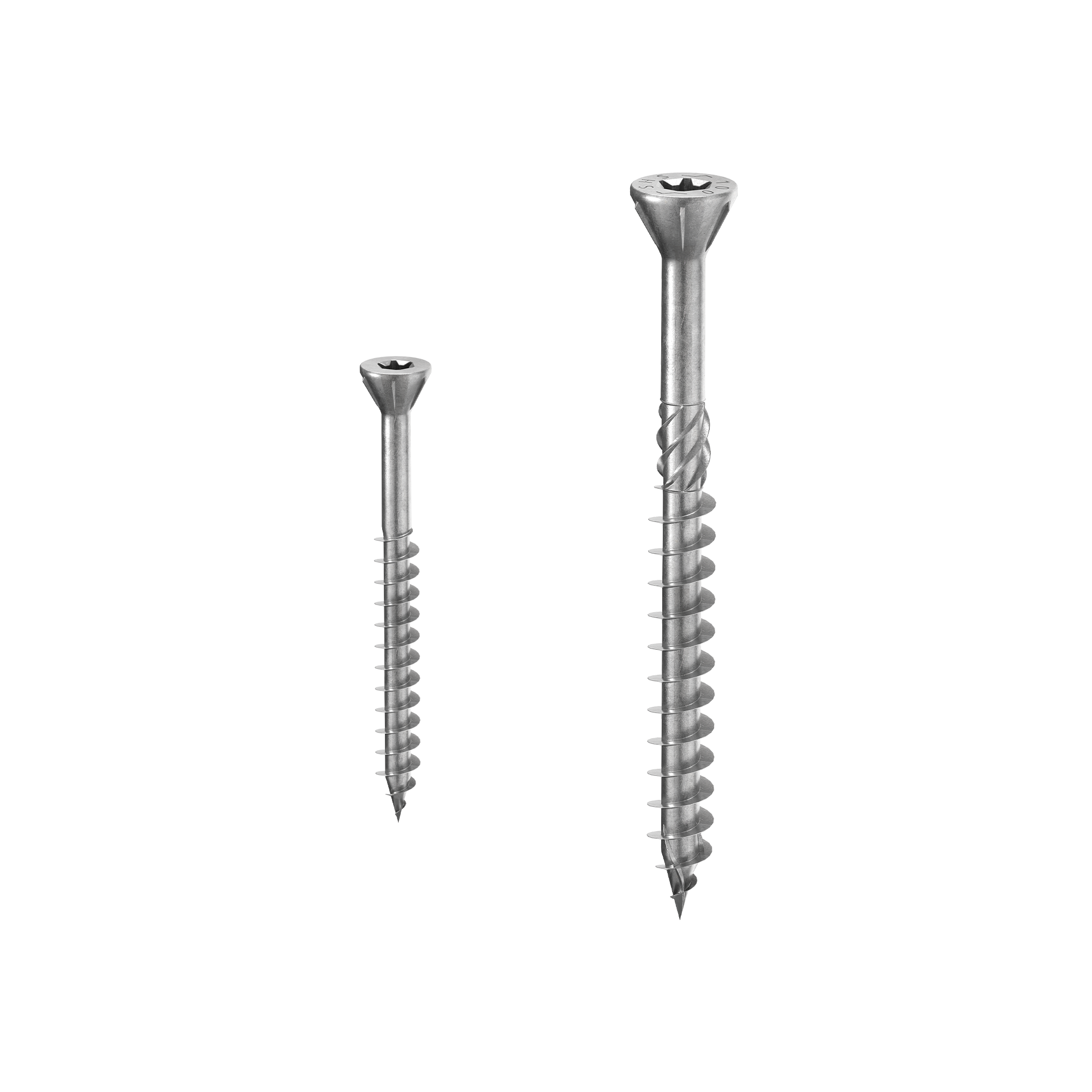

TERRASSENSCHRAUBEN UND DIELENSCHRAUBEN MIT SENKKOPF 60° SHS

Terrassenschrauben SHS: kleiner Kopf 60° und Spitze 3 THORNS für präzises Einschrauben ohne Rissbildung im Holz

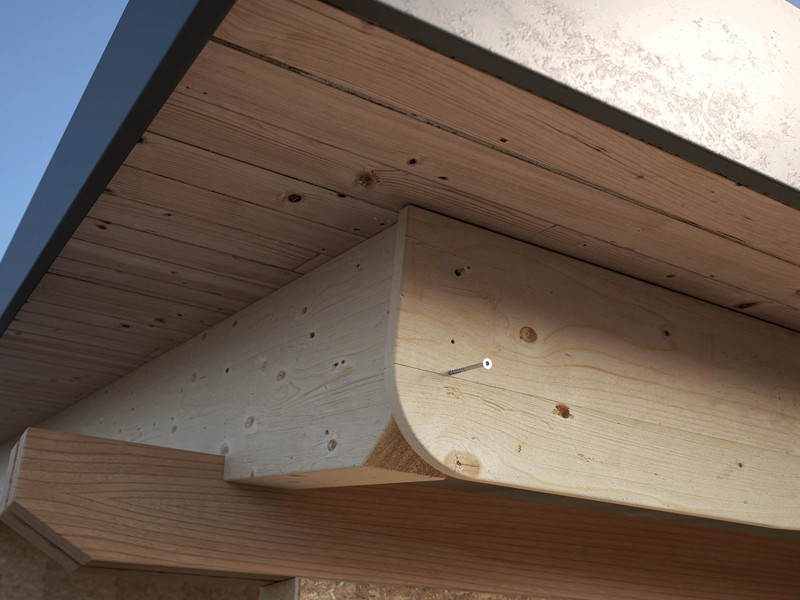

Die Terrassenschrauben SHS sind für die Befestigung von Nut-Feder-Brettern, Nut-und-Feder-Schalungen und kleinen Holzelementen konzipiert, bei denen Präzision und eine unsichtbare Befestigung gefragt sind. Der 60°-Senkkopf ist kleiner als bei Standardschrauben und senkt sich sauber ein, ohne Risse oder Verformungen im Holz zu verursachen. Dies garantiert eine perfekt saubere Verlegefläche.
Die Ausführung mit Ø 3,5 mm und Spitze 3 THORNS ist ideal für die direkte Anwendung in den Fugen zwischen den Nut-Feder-Brettern und ermöglicht eine unsichtbare Befestigung. Auch erhältlich in den Durchmessern 4, 4,5 und 5 mm bei größeren Stärken, z. B. von Holzwerkstoffplatten, MDF, HDF, LDF, Massivholz, Brettschichtholz, BSP und LVL.
Die Schraube SHS ist aus galvanisch verzinktem Kohlenstoffstahl gefertigt und gewährleistet Langlebigkeit in den Nutzungsklassen SC1 und SC2 mit einer Korrosionsbeständigkeit bis zur Kategorie C2. Der vergrößerte Torx-Antrieb (TX10 für Ø 3,5 – TX25 für Ø 4/4,5 – TX30 für Ø 5) ermöglicht die Verwendung größerer BITs im Vergleich zu den Standardschrauben und sorgt so für einen höheren Montagekomfort, selbst in schwer zugänglichen Positionen. Bit im Lieferumfang enthalten.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

SHS: vergrößerter Torx-Antrieb und Spitze 3 THORNS für Präzision und Robustheit bei den Endbearbeitungen

Im Gegensatz zu handelsüblichen Holzbauschrauben verfügt die verdeckte Schraube SHS über einen vergrößerten Torx-Antrieb: TX25 für Durchmesser 4 und 4,5 mm, TX30 für Durchmesser 5 mm. Dies ermöglicht die Übertragung eines höheren Drehmoments, ohne dass das Bit abrutscht, und garantiert Robustheit sowie Präzision selbst bei schwierigen Montagebedingungen oder eingeschränktem Zugang.
Die Spitze 3 THORNS reduziert die Einschraubkraft und verhindert Risse oder das Aufspalten des Holzes – ein kritischer Faktor bei dünnen Brettern sowie beschichteten und Furnierplatten. Die charakteristischen Werte für den Ausziehwiderstand erreichen bis zu 3,79 kN bei der Version Ø 5×120 mm in Nadelholz (ε=90°), was der ETA-11/0030 entspricht.

Die CE ETA-11/0030 und UKTA-0836 22/6195, zertifizierte verdeckte Schraube SHS für Terrassendielen erfüllt die Norm EN 1995:2014 hinsichtlich der statischen Scher- und Zugwerte. Erhältlich in Längen von 30 bis 120 mm (bis zu 1000 mm für Sonderanwendungen), deckt sie ein vollständiges Anwendungsspektrum für Befestigungen auf allen gängigen Holzwerkstoffplatten ab.

Wie werden Nut-Feder-Bretter befestigt, ohne dass die Schrauben sichtbar sind?

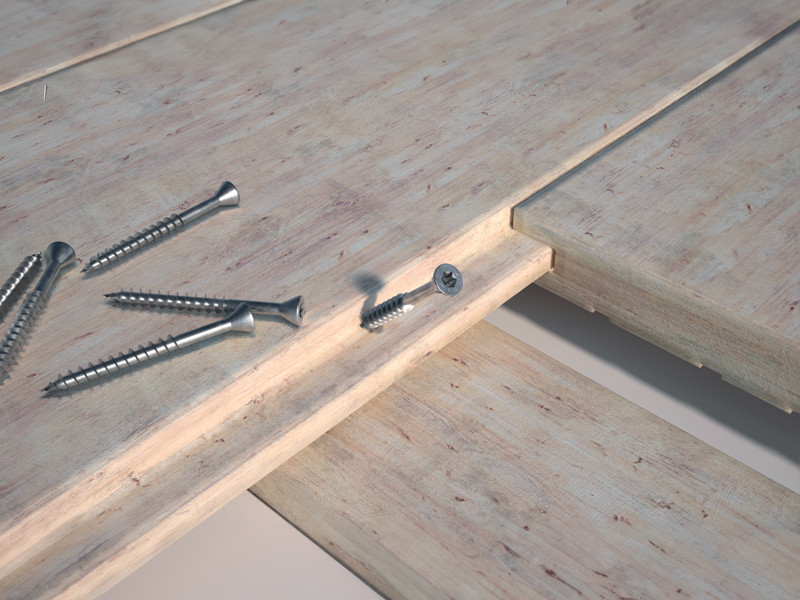

Die SHS Ø3,5 mm wird dank des kleinen 60°-Senkkopfes direkt in der Fuge zwischen den Nut-Feder-Brettern verschraubt. Der Kopf gleitet sauber in das Holz, ohne sichtbare Risse oder Spuren auf der freiliegenden Fläche zu hinterlassen.
Die 60°-Kopfgeometrie ist schmaler als bei Standardschrauben (82°-90°) und ermöglicht das Einsenken direkt in den Verbindungspunkten, ohne die sichtbare Fläche zu beschädigen. Die Spitze 3 THORNS erleichtert das Einschrauben auch bei geringen Stärken und verringert das Risiko eines Aufspaltens an der Brettkante.

Technische Dokumentation

Technisches Datenblatt
Sprache wählen
Leitfaden Mindestabstände
Sprache wählen
ETA-Zertifizierung

Sprache wählen
CAD File

Sprache wählen

SHS Ø3,5

ART.-NR.	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	Stk.
SHS3530	-	3.5	30	20	0.14	1 3/16''	13/16''	TX10	500
SHS3540	-	3.5	40	26	0.14	1 9/16''	1 1/32''	TX10	500
SHS3550	-	3.5	50	34	0.14	1 15/16''	1 5/16''	TX10	500
SHS3560	-	3.5	60	40	0.14	2 3/8''	1 9/16''	TX10	500

SHS Ø4 - Ø4,5 - Ø5

ART.-NR.	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	Stk.
SHS440	-	4	40	24	0.16	1 9/16''	15/16''	TX25	500
SHS450	-	4	50	30	0.16	1 15/16''	1 3/16''	TX25	400
SHS460	-	4	60	35	0.16	2 3/8''	1 3/8''	TX25	200
SHS470	-	4	70	40	0.16	2 3/4''	1 9/16''	TX25	200
SHS4550	-	4.5	50	30	0.18	1 15/16''	1 3/16''	TX25	200
SHS4560	-	4.5	60	35	0.18	2 3/8''	1 3/8''	TX25	200
SHS4570	-	4.5	70	40	0.18	2 3/4''	1 9/16''	TX25	200
SHS550	-	5	50	24	0.2	1 15/16''	15/16''	TX30	200
SHS560	-	5	60	30	0.2	2 3/8''	1 3/16''	TX30	200
SHS570	-	5	70	35	0.2	2 3/4''	1 3/8''	TX30	200
SHS580	-	5	80	40	0.2	3 1/8''	1 9/16''	TX30	200
SHS590	-	5	90	45	0.2	3 1/2''	1 3/4''	TX30	200
SHS5100	-	5	100	50	0.2	4''	1 15/16''	TX30	200
SHS5120	-	5	120	60	0.2	4 3/4''	2 3/8''	TX30	200
