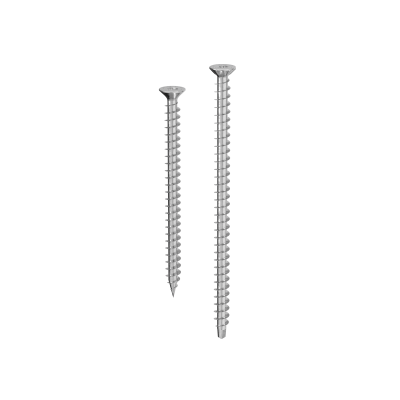

VGS A4
SENKKOPFSCHRAUBE MIT VOLLGEWINDE

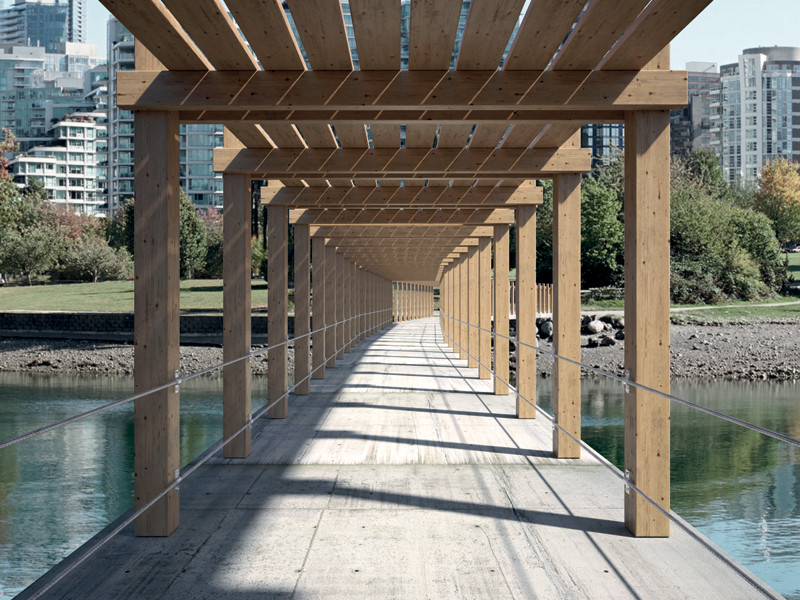

Austenitischer Edelstahl A4 | AISI316 mit ausgezeichneter Korrosionsfestigkeit. Ideal für Meeresklima; Korrosivitätskategorie C5, und zum Einschrauben in die aggressivsten Hölzer der Klasse T5.
Für Anwendungen auf aggressiven Hölzern mit einem Säuregehalt (pHWert) unter 4, wie Eiche, Douglasie und Kastanie, und bei einer Holzfeuchtigkeit über 20 %.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Korean
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
ICC-ES Evaluation report USA
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-
Verlegeanleitung
VGS A4 Ø9
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGS9120A4 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 25 |
| VGS9160A4 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 25 |
| VGS9200A4 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 25 |
| VGS9240A4 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGS9280A4 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 25 |
| VGS9320A4 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGS9360A4 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGS A4 Ø11
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGS11100A4 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGS11150A4 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
| VGS11200A4 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGS11250A4 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGS11300A4 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGS11350A4 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGS11400A4 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGS11500A4 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGS11600A4 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
